Фонарь подсветки проема передней двери

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите обивку передней двери. (

См. с. 47-23

)

4.  Снимите фонарь подсветки проема передней двери.

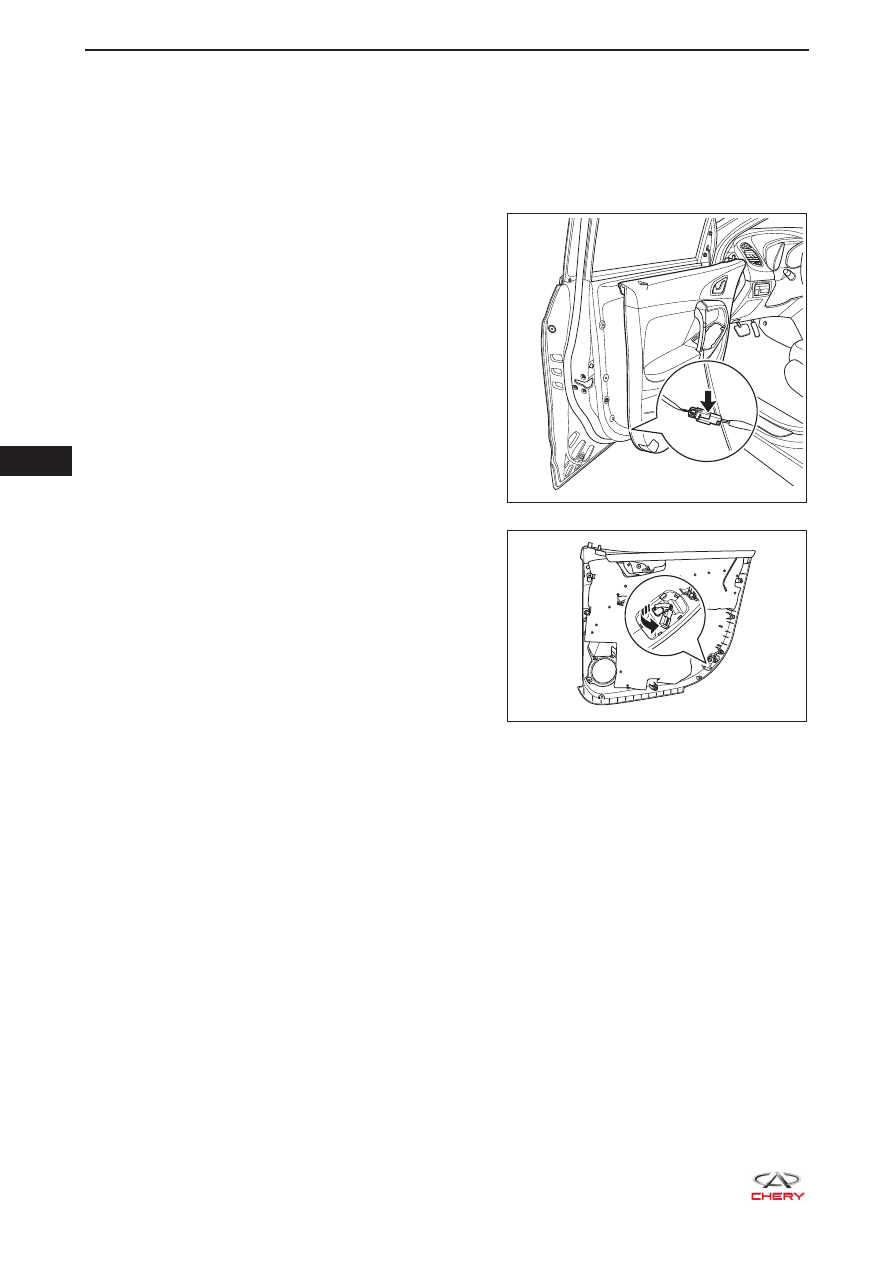

a.  Отсоедините разъем жгута проводов фонаря

подсветки проема передней двери (указан
стрелкой).

b.  Поверните фонарь подсветки проема передней

двери против часовой стрелки и снимите его с
обивки передней двери.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350360

RT21470311

  35

35-85

Верхний стоп-сигнал

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите обивку двери багажного отделения (

см. с. 47-47

).

4.  Снимите верхний стоп-сигнал.

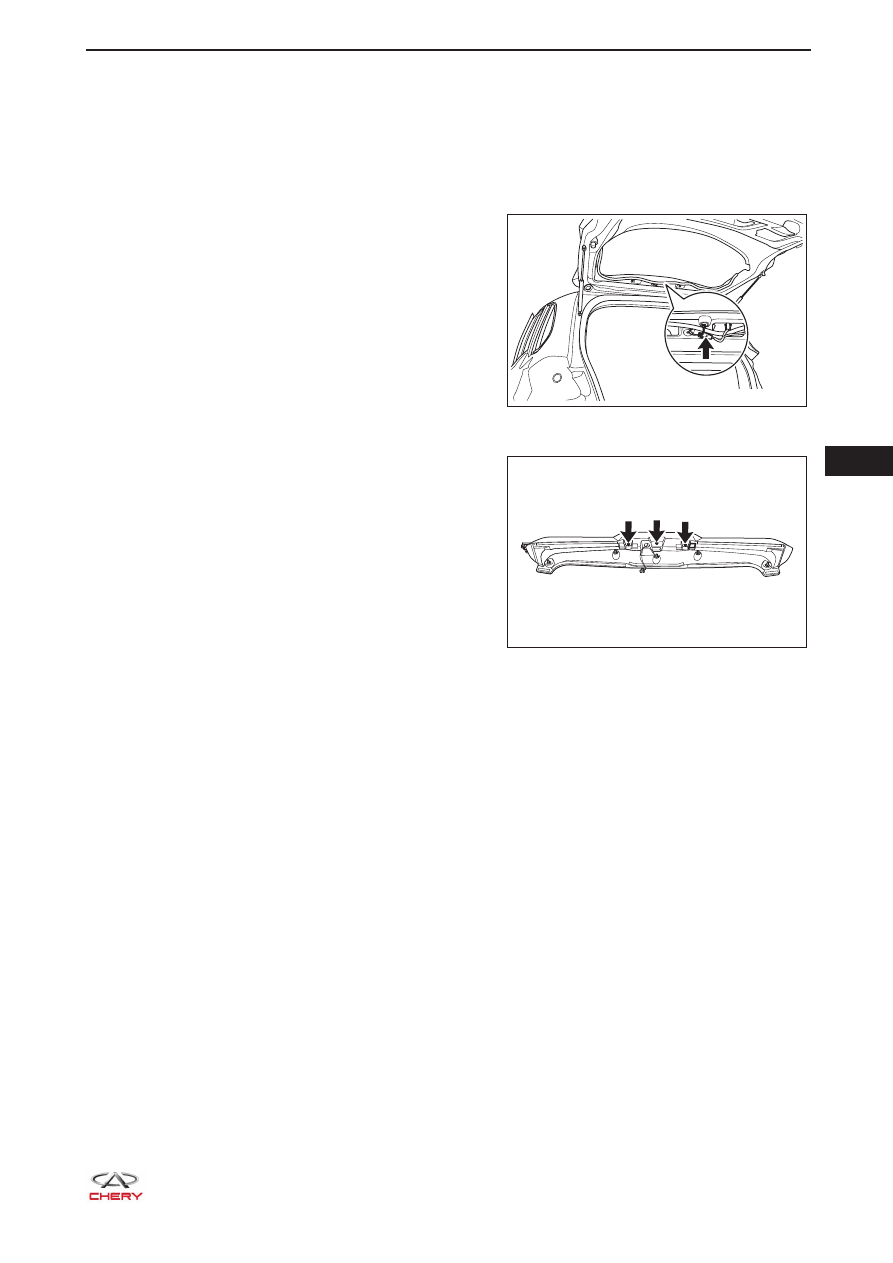

a.  Отсоедините разъем жгута проводов верхнего

стоп-сигнала (указан стрелкой).

b.  Снимите задний спойлер (

см. с. 48-43

).

c.  Отверните 3 гайки крепления (указаны

стрелкой) верхнего стоп-сигнала.



(Момент затяжки: 3,5 ± 0,5 Н·м)

d.  Снимите верхний стоп-сигнал с заднего спойлера.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350370

RT21480542

       35

35-86

Фонарь освещения регистрационного знака

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите фонарь освещения регистрационного знака.

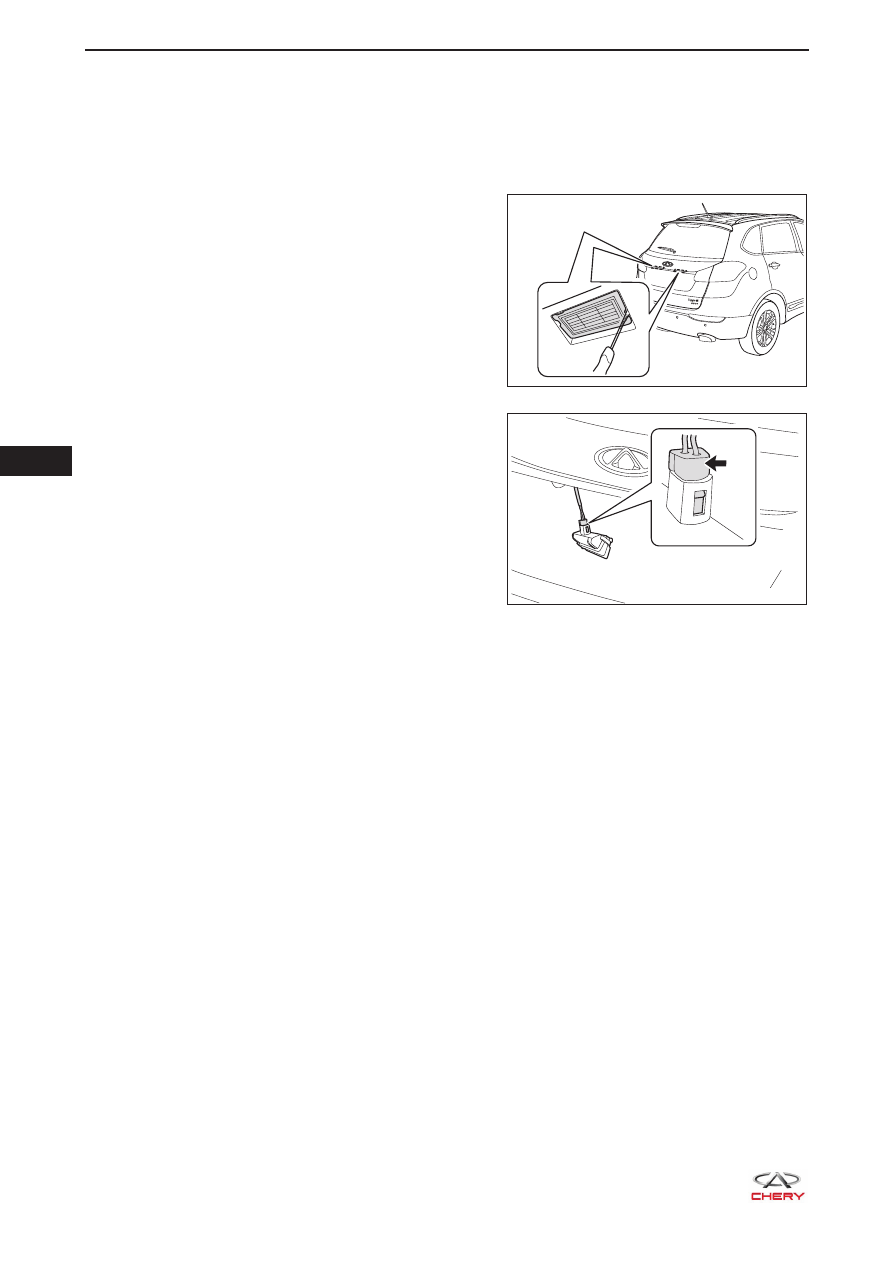

a.  С помощью плоской отвертки, обернутой

защитной лентой, осторожно снимите фонарь
освещения регистрационного знака.

b.  Отсоедините разъем жгута проводов фонаря

освещения регистрационного знака (указан
стрелкой).

c.  Снимите фонарь освещения регистрационного знака.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350380

RT21350390

  35

35-87

Плафон освещения багажного отделения

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите плафон освещения багажного отделения.

a.  С помощью плоской отвертки, обернутой

защитной лентой, осторожно снимите
рассеиватель плафона освещения багажного

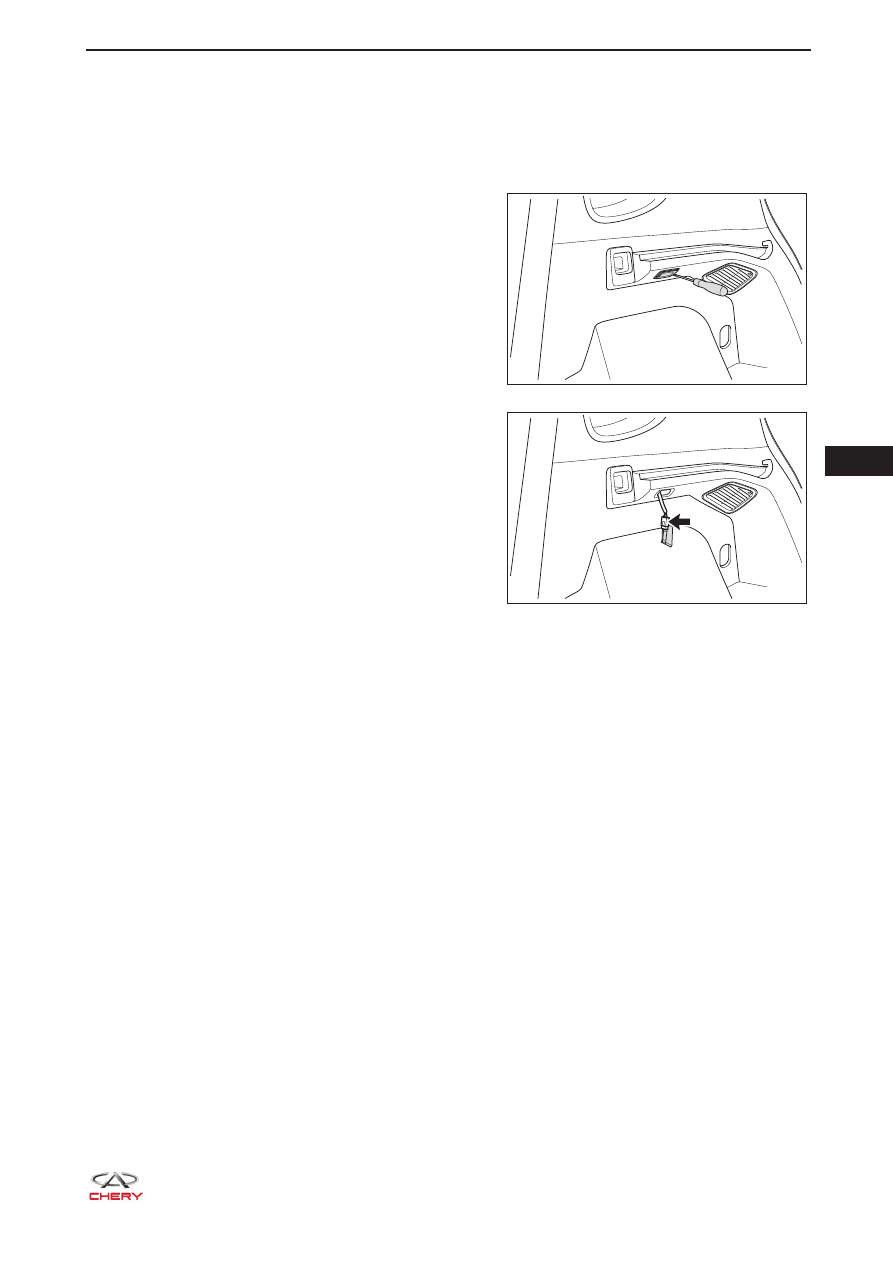

отделения (правая сторона).

b.  Отсоедините разъем жгута проводов плафона

освещения багажного отделения (указан
стрелкой).

c.  Снимите плафон освещения багажного отделения.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21490162

RT21490163
