Проверка

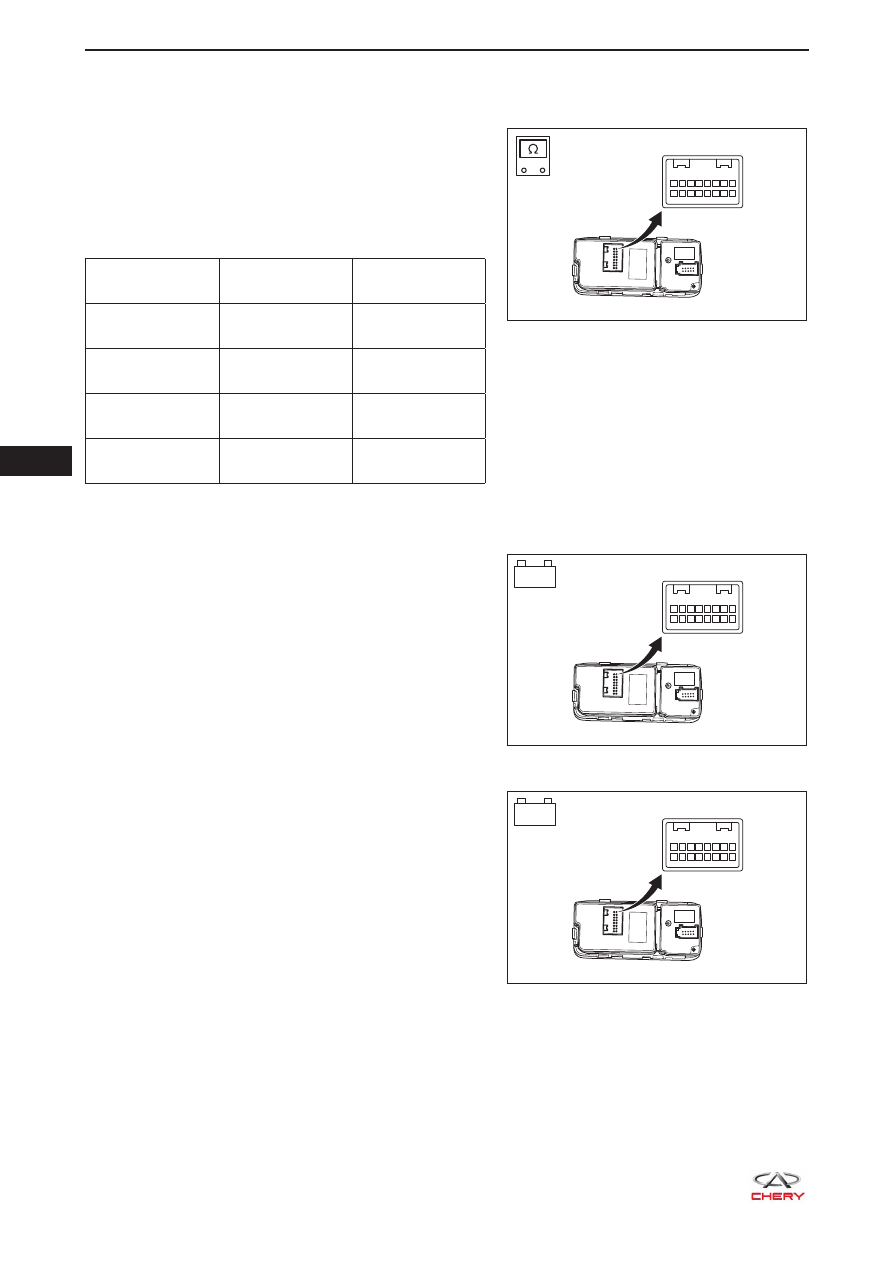

1.  Проверьте переключатель наружных осветительных приборов (переключатель корректора угла

наклона фар).
a.  Включите шкалу сопротивления цифрового

мультиметра и подключите красный пробник к
контакту 1, а черный пробник к контакту 2.



Проверьте изменение сопротивления по
показаниям цифрового мультиметра, переводя
переключатель корректора угла наклона фар в
каждое положение.

Подключение

мультиметра

Положение

переключателя

Номинальная

величина (кОм)

Контакт 1 - кон-

такт 2

0

1,297

Контакт 1 - кон-

такт 2

1

1,808

Контакт 1 - кон-

такт 2

2

2,735

Контакт 1 - кон-

такт 2

3

3,945



Если результат не соответствует требуемому, замените переключатель наружных освети-
тельных приборов.

2.  Проверьте переключатель наружных осветительных приборов (регулятор яркости подсветки).

a.  Соедините «положительный» вывод

аккумуляторной батареи с контактом 6, а
«отрицательный» вывод аккумуляторной
батареи с контактом 8 переключателя
наружных осветительных приборов. Проверьте,
включается ли подсветка. Проверьте, меняется
ли яркость подсветки постепенно при вращении
регулятора яркости подсветки.



OK: Включите подсветку и меняйте ее
постепенно.

b.  Соедините «положительный» вывод

аккумуляторной батареи с контактом 7, а
«отрицательный» вывод аккумуляторной
батареи с контактом 8 переключателя
наружных осветительных приборов. Проверьте,
включается ли подсветка.

 OK:

Включается.



Если результат не соответствует требуемому,
замените переключатель наружных
осветительных приборов.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350110

1 2 3 4 5 6 7 8

9

10 11 12 13 14 15 16

-

+

RT21350110

1 2 3 4 5 6 7 8

9

10 11 12 13 14 15 16

-

+

RT21350100

1 2 3 4 5 6 7 8

9

10 11 12 13 14 15 16

-

+

  35

35-69

Блок-фара

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова. Ниже изложена
последовательность выполнения работы на левой стороне.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите решетку радиатора (

см. с. 48-8

).

4.  Снимите отделку верхней поперечины рамки радиатора (

см. с. 48-10

).

5. Снимите

блок-фару.

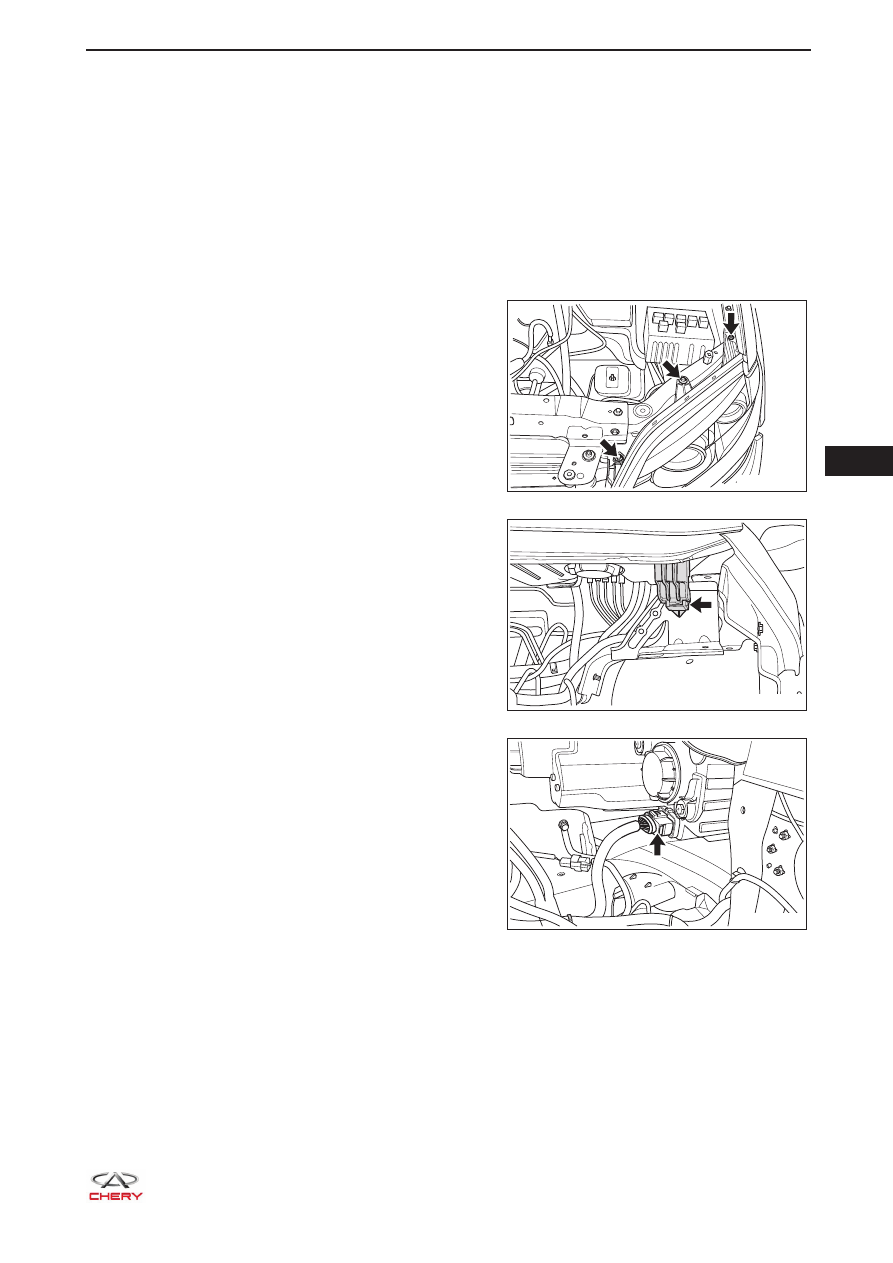

a.  Отверните 3 болта (указаны стрелкой)

крепления блок-фары.



(Момент затяжки: 3,5 ± 0,5 Н·м)

b.  Снимайте блок-фару в направлении движения

автомобиля и отсоедините фиксатор (указан
стрелкой) крепления блок-фары к кронштейну.

c.  Отсоедините разъем жгута проводов блок-фары

(указан стрелкой) и снимите блок-фару.

RT21350120

RT21350130

RT21350140

       35

35-70

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке блок-фары убедитесь, что зазор между блок-фарой и капотом, передним кры-

•

лом, передним бампером соответствовал норме. Отрегулируйте при необходимости.

Регулировка

1. Подготовительные

операции:

a.  Давление воздуха в шинах должно соответствовать норме.
b.  Автомобиль без нагрузки (не считая запасного колеса и соответствующего инструмента,

обычно предписывается включать вес водителя).

c.  Остановите автомобиль на горизонтальной площадке с твердым основанием или на

рабочем месте.

d.  Очистите поверхность рассеивателя блок-фары от загрязнений.
e.  Проверьте, нормально ли подается питание и правильно ли установлены лампы.
f.  Пучок света фар может быть поднят вверх или опущен вниз, повернут влево или вправо с

помощью переключателя корректора угла наклона фар или устройства для регулировки
в задней части блок-фары. Всегда выполняйте процедуру регулировки в соответствии с
международным стандартом.

№

Позиция Стандартное

значение

1

Высота контрольной точки для све-
тового пятна фары ближнего света

H = 903 мм

2

Смещение вверх и вниз ближнего
света левой/правой фары

Центр для регулировки: 0,85H = 768 мм
Диапазон регулировки: 0,8H - 0,9H = 722 - 813 мм

3

Смещение влево и вправо ближне-
го света левой фары

Смещение влево не более 170 мм, смещение вправо
не более 350 мм

4

Смещение влево и вправо ближне-
го света правой фары

Смещение влево не более 170 мм, смещение вправо
не более 350 мм

5

Смещение влево и вправо дальнего
света левой фары

Смещение влево не более 170 мм, смещение вправо
не более 350 мм

6

Смещение влево и вправо дальнего
света правой фары

Смещение влево не более 350 мм, смещение вправо
не более 350 мм

7

Яркость дальнего света

≥ 39000 кд

  35

35-71

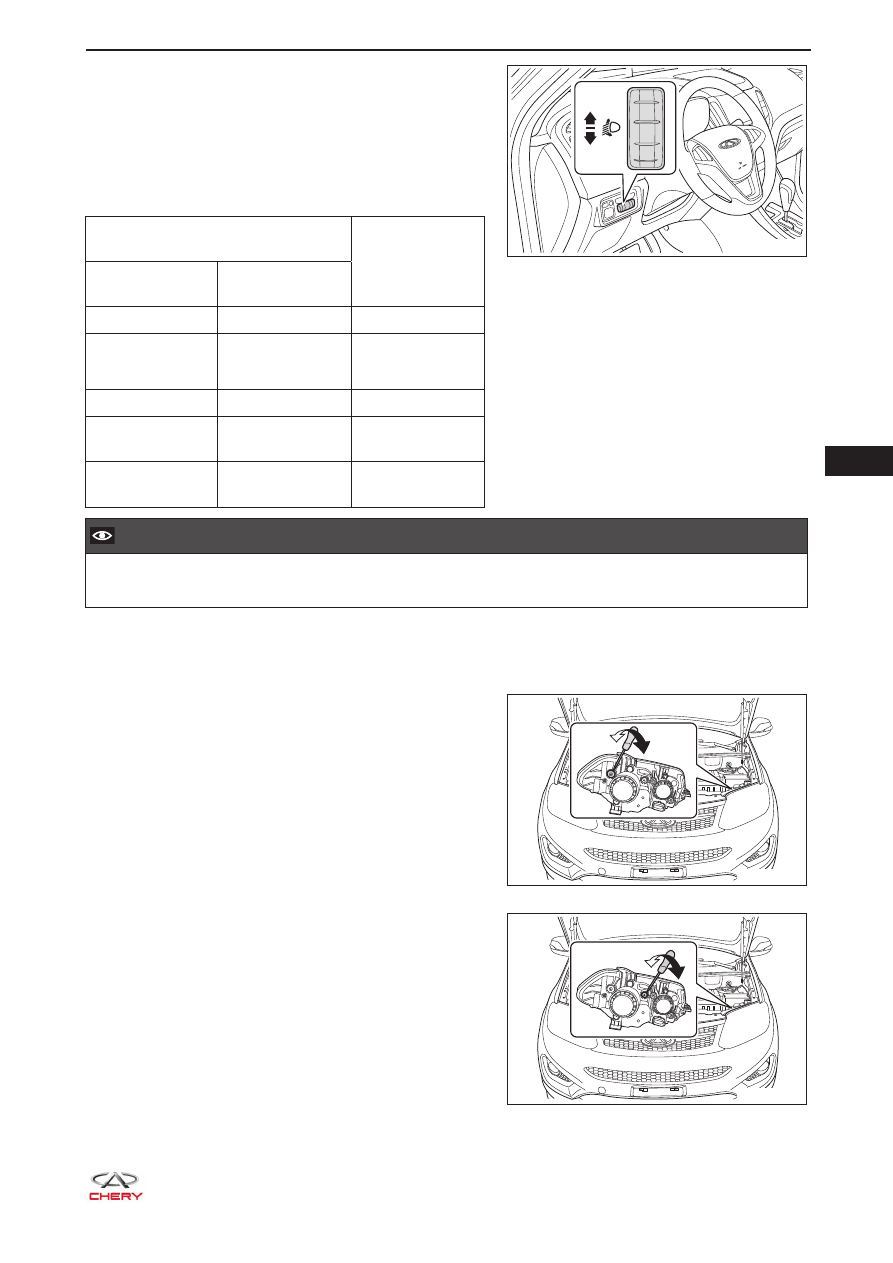

2.  Угол наклона фар можно отрегулировать в соответ-

ствии с количеством пассажиров и распределением
багажа в автомобиле. Имеется 4 положения пере-
ключателя корректора наклона фар: 0, 1, 2 и 3.
Поворот вверх: Поднимание пучка света фары.
Поворот вниз: Опускание пучка света фар.



Отрегулируйте угол наклона фар в соответствии с
приведенной ниже таблицей.

Загрузка автомобиля (число

пассажиров и наличие багажа)

Положение

ручки регуля-

тора

Пассажиры

Багаж

Водитель

Отсутствует

0

Водитель +

передний пасса-

жир

Отсутствует

0

Все пассажиры

Отсутствует

1

Все пассажиры

Полная загрузка

багажом

2

Водитель

Полная загрузка

багажом

3

  ВНИМАНИЕ

Правильная или неправильная корректировка угла наклона фар напрямую влияет на безопас-

•

ность движения. Регулировка должна выполняться в соответствии с техническими условиями.

3.  Ручная регулировка света фар: ее можно обеспечить, регулируя вручную положение следующих

элементов, как показано на рисунке.



Способ регулировки для левой фары
a.  Регулировка фары ближнего света влево/вправо


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается влево;
при вращении отвертки против часовой стрелки
световой пучок этой фары смещается вправо.

b.  Регулировка фары ближнего света вверх/вниз


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается вниз; при
вращении отвертки против часовой стрелки
световой пучок этой фары смещается вверх.

O

1

2

3
