1 -  Блок-фара (фара ближнего света, фара

дальнего света, габаритный фонарь, указа-
тель поворота)

2 -  Передний потолочный плафон освещения

салона

3 -  Боковой повторитель указателя поворота

4 -  Фонарь подсветки проема передней двери

5 -  Противотуманные фары

6 -  Верхний стоп-сигнал

7 -  Задний потолочный плафон освещения са-

лона

8 -  Плафон освещения багажника

9 -  Задний комбинированный фонарь (непод-

вижная часть) (указатель поворота, габарит-
ный фонарь, стоп-сигнал)

10 -  Задний комбинированный фонарь (подвиж-

ная часть) (фонарь заднего хода)

11 -  Задний противотуманный фонарь

12 -  Фонарь освещения регистрационного зна-

ка

  35

35-5

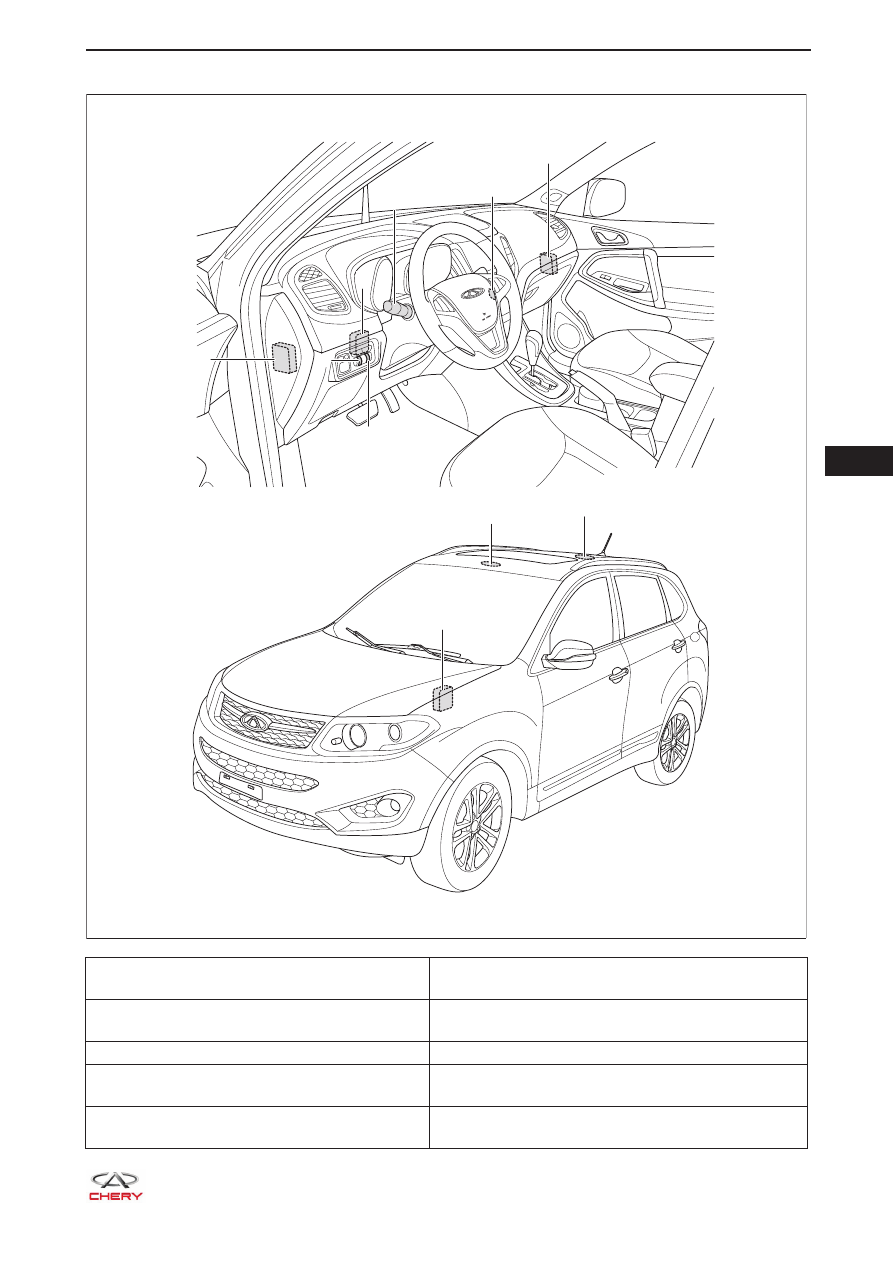

Схема расположения компонентов системы

RT21350020

1

7

3

2

4

5

9

10

8

6

1 -  Блок A предохранителей и реле в салоне

2 - Блок управления электрооборудованием кузо-

ва (BCM)

3 -  Переключатель корректора угла наклона

фар

4 - Выключатель аварийной световой сигнализа-

ции

5 -  Блок B предохранителей и реле в салоне

6 -  Переключатель корректора угла наклона фар

7 -  Регулятор яркости подсветки

8

- Выключатель заднего потолочного плафона

освещения салона

9 -  Выключатель переднего потолочного пла-

фона освещения салона

10 -  Блок предохранителей и реле в моторном от-

секе

       35

35-6

Описание

К осветительным приборам данного автомобиля относятся сами приборы освещения и сигнальные
световые устройства, которые используются при нормальной эксплуатации автомобиля для обе-
спечения безопасности при движении в темное время суток или в тумане.

К осветительным приборам относятся блок-фара (включая фару ближнего света, фару дальнего
света, габаритный фонарь и указатель поворота), противотуманная фара, боковой повторитель ука-
зателя поворота, передний плафон освещения салона, фонарь подсветки проема передней двери,
подсветка панели приборов, задний комбинированный фонарь (включая указатель поворота, габа-
ритный фонарь, стоп-сигнал и фонарь заднего хода), задний противотуманный фонарь (задний про-
тивотуманный фонарь и отражатель), фонарь освещение регистрационного знака, верхний стоп-
сигнал, задний плафон освещения салона и плафон освещения багажного отделения). Блок-фара
и задний комбинированный фонарь имеют полузакрытую конструкцию для упрощения проверки и
ремонта.

Технические характеристики

Параметры ламп

Назначение лампы

Тип и модель лампы

Фара (дальний/ближний свет)

H1/H7

Передний габаритный фонарь

Светодиодный

Передний указатель поворота

PY21W

Стоп-сигнал

Светодиодный

Противотуманные фары

H7

Задний противотуманный фонарь

P21W

Фонарь освещения регистрационного знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя поворота

Светодиодный

Передний потолочный плафон

C10W

Задний потолочный плафон

10W

Плафон освещения багажного отделения

C5W

Фонарь подсветки проема передней двери

3W

  35

35-7

Значения моментов затяжки

Описание

Крутящий момент (Н·м)

Болт крепления фары

3,5 ± 0,5

Винт крепления противотуманной фары

1,5 ± 0,5

Гайка крепления заднего комбинированного
фонаря

4,5 ± 1

Винт крепления заднего комбинированного
фонаря

1,5 ± 0,5

Винт крепления переднего потолочного плафо-
на

1,5 ± 0,5

Винт крепления заднего потолочного плафона

1,5 ± 0,5

Винт крепления заднего противотуманного фо-
наря и отражателя

1,5 ± 0,5

Гайка крепления верхнего стоп-сигнала

3,5 ± 0,5

Выключатель фонаря заднего хода

20 ± 2

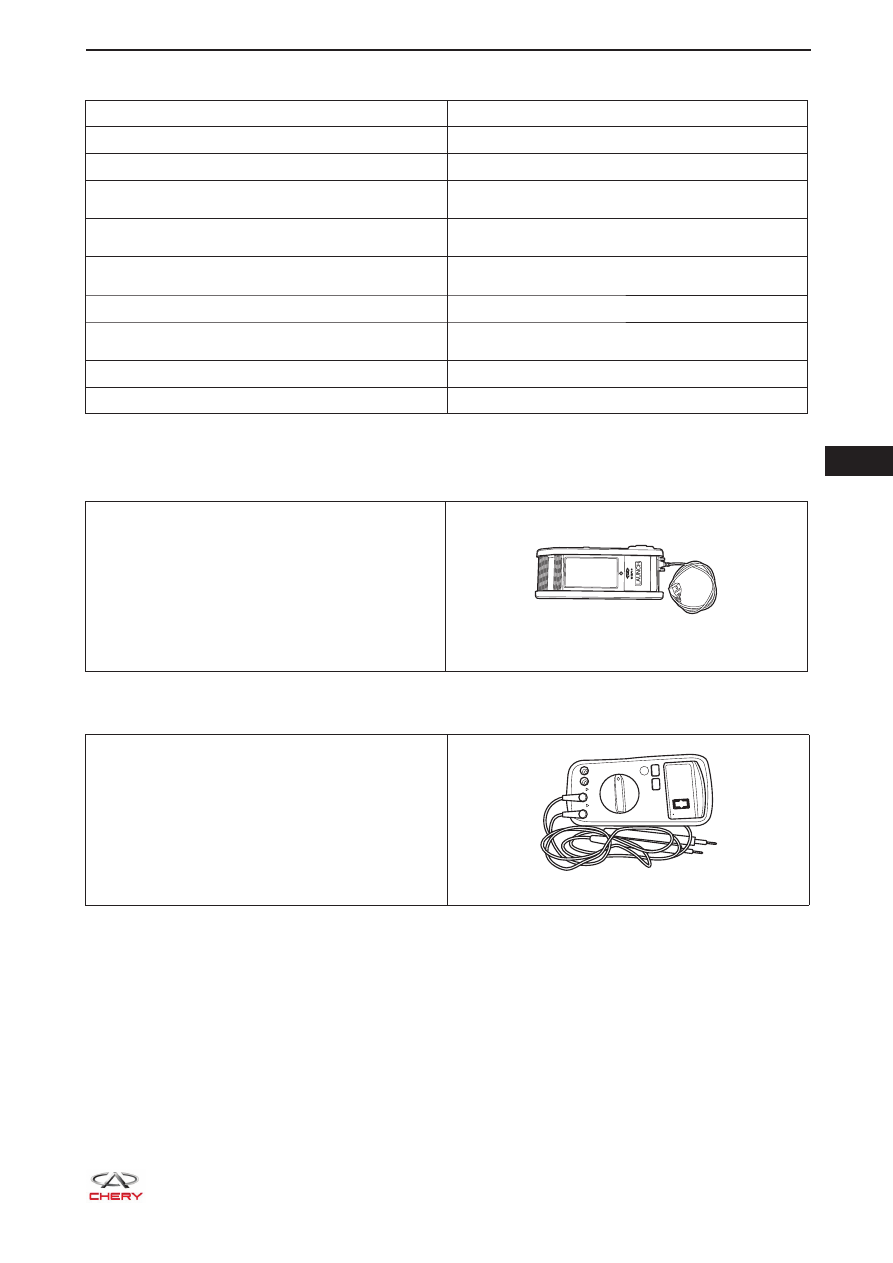

Инструменты

Специальный инструмент

Диагностический тестер X-431 3G

RCH0000001

Инструмент общего назначения

Цифровой мультиметр

RCH0000002
