  ПРЕДУПРЕЖДЕНИЕ

При обращении с разъемом жгута проводов подушки безопасности НЕ повредите жгут прово-

•

дов подушки безопасности.

e.  Снимите подушку безопасности водителя.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке не забывайте вернуть на место пружинные защелки.

•

После установки проверьте, что звуковой сигнал работает нормально.

•

После установки проверьте сигнализатор неисправности системы подушек безопасности и

•

убедитесь, что эта система работает нормально.

Утилизация

Всегда утилизируйте подушки безопасности вместе с автомобилем, который оборудован дополни-
тельной удерживающей системой. В противном случае подушка безопасности будет в опасном хи-
мическом и физическом состоянии. Неправильное обращение с ней приведет к получению травмы.
Не утилизируйте подушку безопасности самостоятельно, для этого всегда обращайтесь к квалифи-
цированным специалистам по ремонту.

  32

32-67

Спиральный кабель

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.



  ПРЕДУПРЕЖДЕНИЕ

Подождите не менее 90 секунд после отсоединения «отрицательного» провода аккумуляторной

•

батареи, чтобы исключить срабатывание дополнительной удерживающей системы.

3.  Установите передние колеса в положение прямолинейного движения.

4.   Снимите рулевое колесо (

см. с. 28-10

).

5.  Снимите крышку комбинированного переключателя (

см. с. 28-13

)

6.  Снимите спиральный кабель.

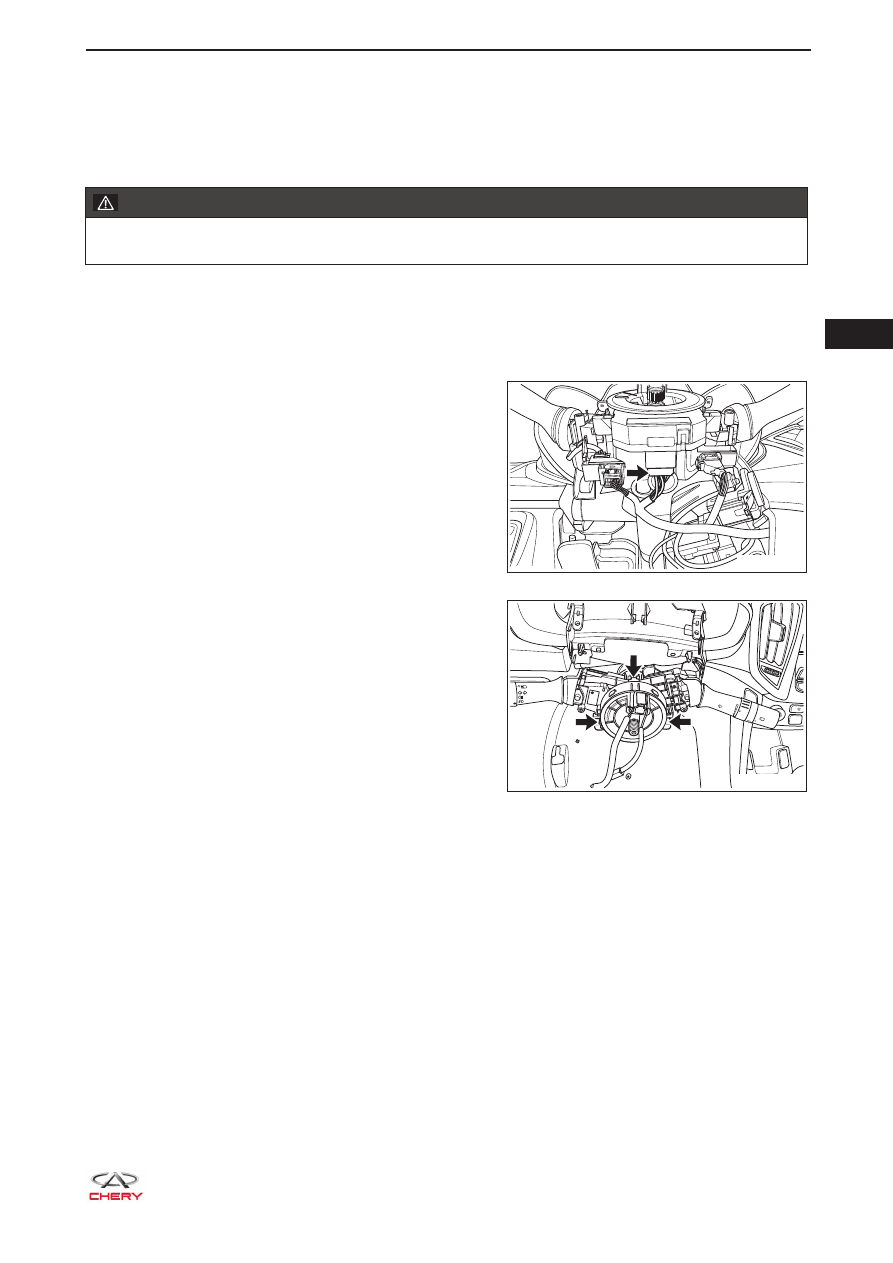

a.  Отсоедините разъем жгута проводов

спирального кабеля (указан стрелкой).

b.  Отсоедините защелки крепления (указаны

стрелкой) спирального кабеля к рулевой
колонке.

c.  Снимите спиральный кабель.

Проверка

1.  Проверьте спиральный кабель.

a.  Проверьте отсутствие царапин или трещин на разъемах и/или отсутствие трещин, вмятин

или надрезов на кабеле.

RT21320060

A/C

PUL

L

rpm

×1000

MIS

T

OFF

OF

F

REA

R

ON

INT

INT

LO

H

I

RT21320080

       32

32-68

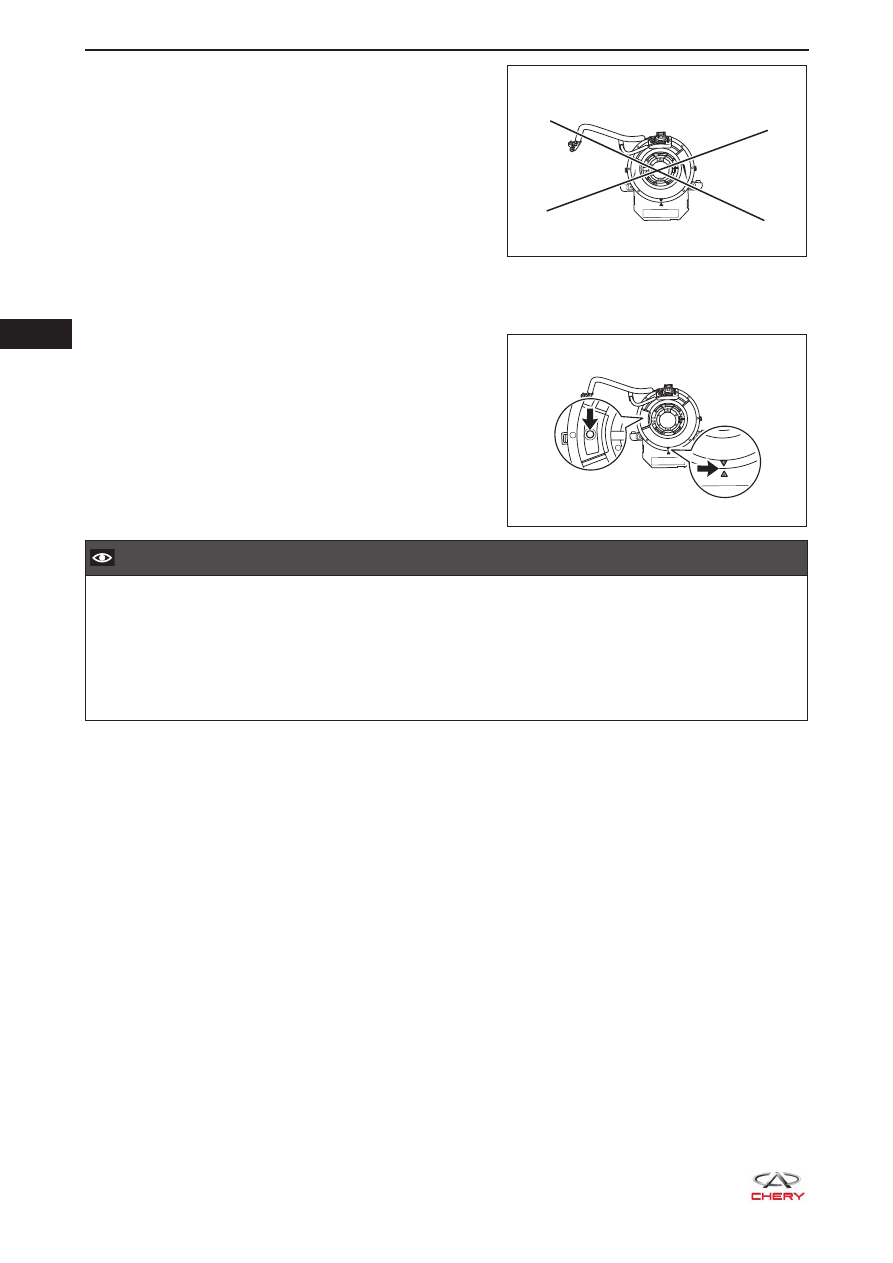

b.  При наличии царапин, трещин, вмятин или

надрезов на разъемах или спиральном кабеле
замените его новым спиральным кабелем.

Установка

Установка должна производиться в порядке, обратном
снятию.

К СВЕДЕНИЮ:

Всегда устанавливайте спиральный кабель в точном со-
ответствии с метками на спиральном кабеле и рулевой
колонке (медленно поверните спиральный кабель по ча-
совой стрелке до упора, а затем поверните его против
часовой стрелки до тех пор, пока в прозрачном бесцвет-
ном окошке не появится желтый шарик и пока не будут
совмещены метки в виде стрелок). В противном случае
спиральный кабель будет поврежден.

  ВНИМАНИЕ

Всегда устанавливайте спиральный кабель в соответствии с приведенными инструкциями.

•

НЕ поворачивайте спиральный кабель более большее число оборотов, чем указано в инструк-

•

ции, чтобы исключить обрыв спирального кабеля.

При установке спирального кабеля не забывайте вернуть на место защелки крепления.

•

После установки проверьте, что звуковой сигнал работает нормально.

•

После установки проверьте сигнализатор неисправности системы подушек безопасности и

•

убедитесь, что эта система работает нормально.

RT21320090

RT21320100

  32

32-69

Подушка безопасности переднего пассажира

Проверка без снятия с автомобиля

1.  Проверьте подушку безопасности переднего пассажира (автомобиль участвовал в столкнове-

нии, но подушка безопасности не сработала).
a.  Выполните проверку систему диагностики.
b.  Выполните визуальную проверку подушки

безопасности переднего пассажира, снятой с
автомобиля.

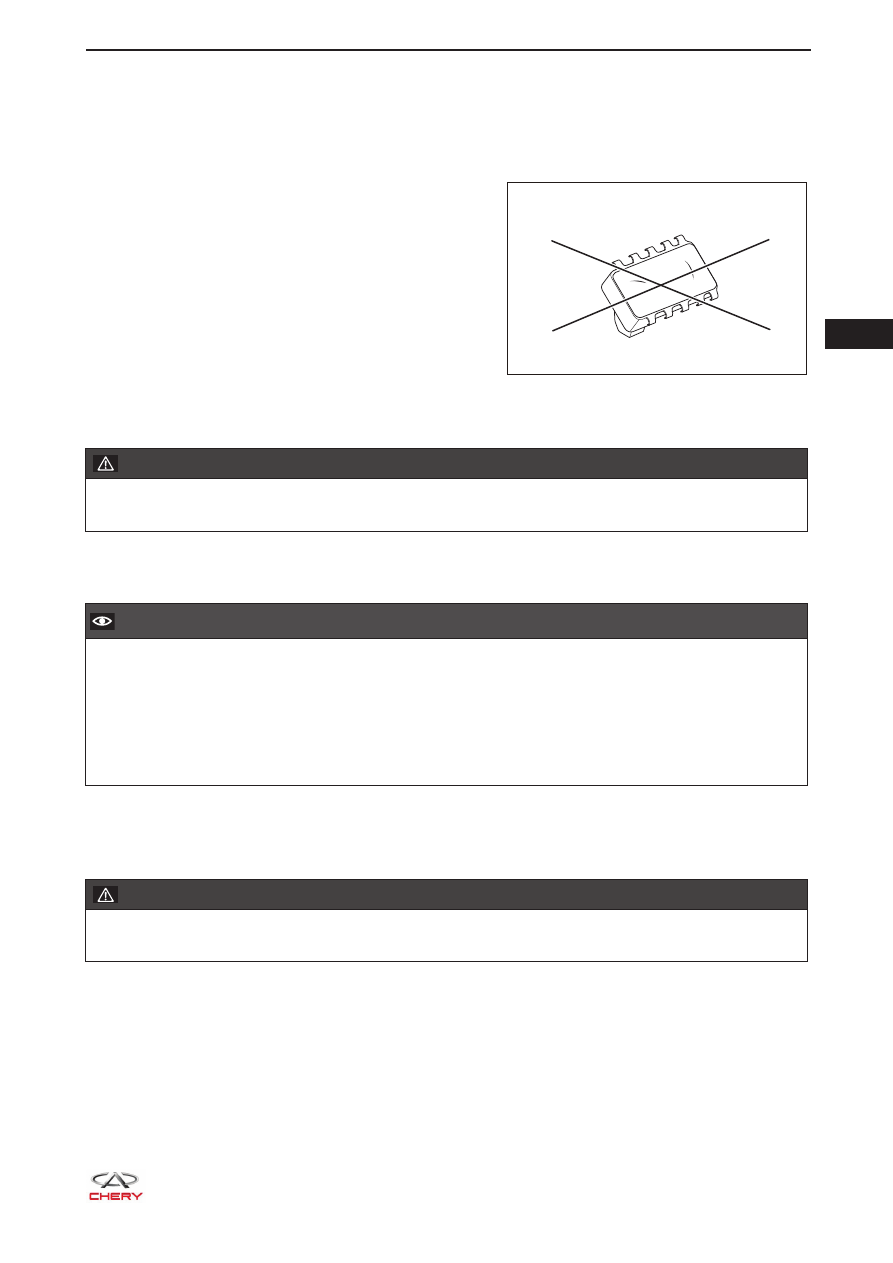

Проверьте, нет ли на подушке безопасности

•

переднего пассажира надрезов, трещин или
зон обесцвечивания.

Проверьте наличие трещин или других по-

•

вреждений разъема.

Проверьте панель приборов или поперечи-

•

ну панели управления на деформацию или
поломку. При обнаружении любого дефекта
замените подушку безопасности переднего
пассажира на новую.



  ПРЕДУПРЕЖДЕНИЕ

При снятии и установке подушки безопасности переднего пассажира в точности выполняйте

•

предусмотренные процедуры.

Снятие

  ВНИМАНИЕ

Обращайтесь с осторожностью с подушкой безопасности и блоком управления системой по-

•

душек безопасности, и не стучите по ним и не ударяйте их.

Снятие, проверка и установка системы подушек безопасности должна отвечать соответствую-

•

щим требованиям и техническим условиям и не выполняться небрежно.

Снятую подушку безопасности следует хранить должным образом.  Храните подушку безопас-

•

ности в таком месте, где достаточно свободного пространства для предотвращения случайного
срабатывания подушки безопасности.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.



  ПРЕДУПРЕЖДЕНИЕ

Подождите не менее 90 секунд после отсоединения «отрицательного» провода аккумуляторной

•

батареи, чтобы исключить срабатывание дополнительной удерживающей системы.

3.   Снимите перчаточный ящик (

см. с. 45-17

).

4.  Снимите подушку безопасности переднего пассажира.
