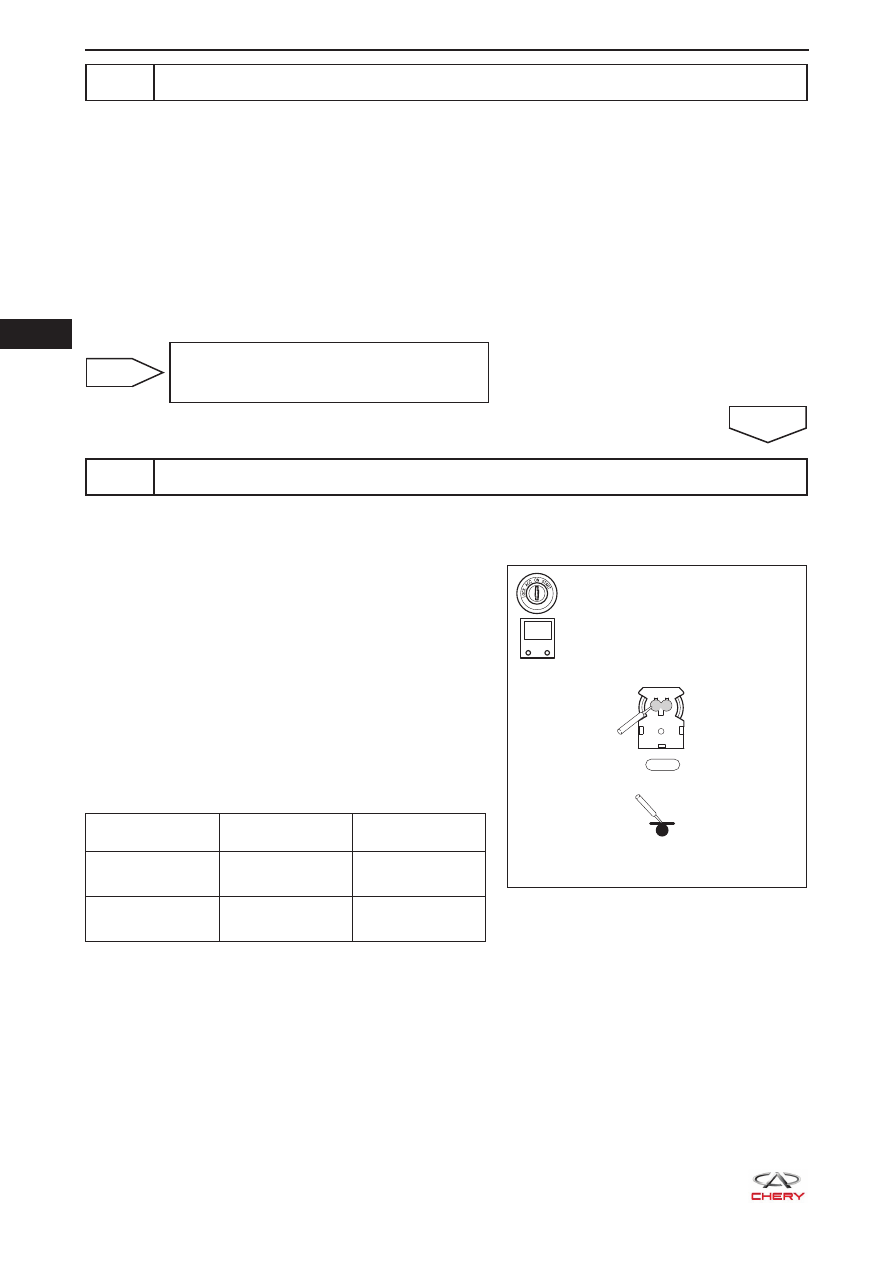

       32

32-26

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-028 подушки безопасности переднего пассажира и разъем I-046/B-072

блока управления системой SRS.

c.  Отсоедините разъем B-055 жгута проводов кузова и разъем I-036 (*2) жгута проводов панели

управления.

d.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

e.  Проверьте, имеются ли сломанные, погнутые, выступающие или корродированные контакты.

f.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем панели управле-
ния/кузова

OK

3

Проверьте цепь управления подушкой безопасности переднего пассажира

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-046/B-072 блока управления системой SRS.

c.  Отсоедините разъем I-028 подушки безопасности

переднего пассажира.

d.  Подключите «отрицательный» провод аккумулятор-

ной батареи и подождите несколько секунд.

e.  Поверните замок зажигания в положение ON.

f.  С помощью цифрового мультиметра измерьте на-

пряжение между разъемом I-028 подушки безопас-
ности переднего пассажира и «массой» кузова, что-
бы проверить, нет ли короткого замыкания на цепь
питания, как указано в приведенной ниже таблице.





Номинальное напряжение

Подключение

мультиметра

Условия

Условия

проверки

I-028 (1) - «мас-

са» кузова

Замок зажигания

в положении ON

Менее 1 В

I-028 (2) - «мас-

са» кузова

Замок зажигания

в положении ON

Менее 1 В

RT21320200

-

+

V

1 2

I-028

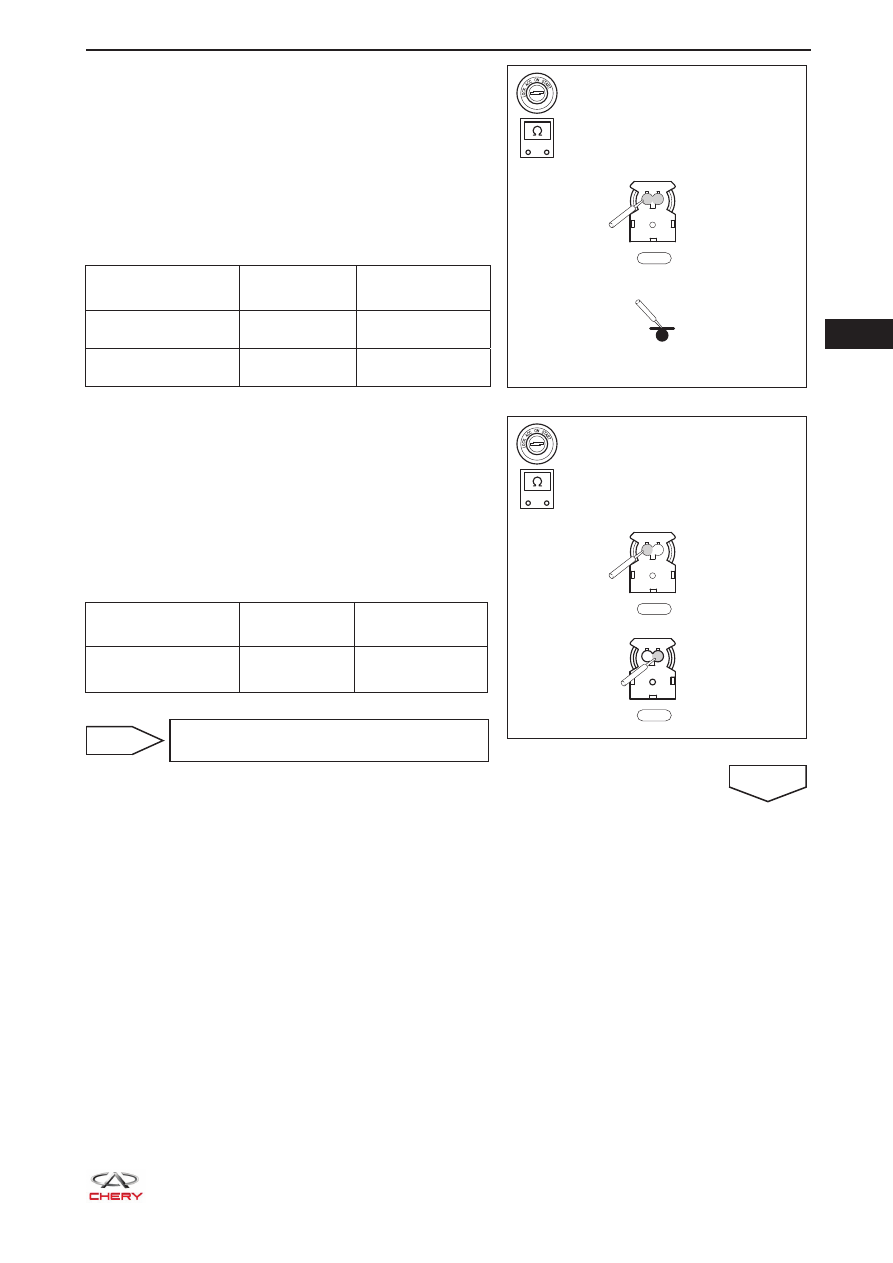

  32

32-27

g.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

h.    С помощью цифрового мультиметра проверьте нали-

чие электрической проводимости между разъемом
I-028 подушки безопасности переднего пассажира и
«массой» кузова, чтобы проверить, нет ли короткого
замыкания на «массу», как указано в приведенной
ниже таблице.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

I-028 (1) - кузов

Всегда

Отсутствие про-

водимости

I-028 (2) - «масса»

кузова

Всегда

Отсутствие про-

водимости

i.   Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

j.   С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-028 подушки безопасности перед-
него пассажира в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

I-028 (1) - I-028 (2)

Всегда

Отсутствие про-

водимости

OK



Замените блок управления системой
SRS

НЕИСПРАВНОСТЬ

-

+

RT21320210

1 2

I-028

-

+

RT21320220

1 2

I-028

1 2

I-028

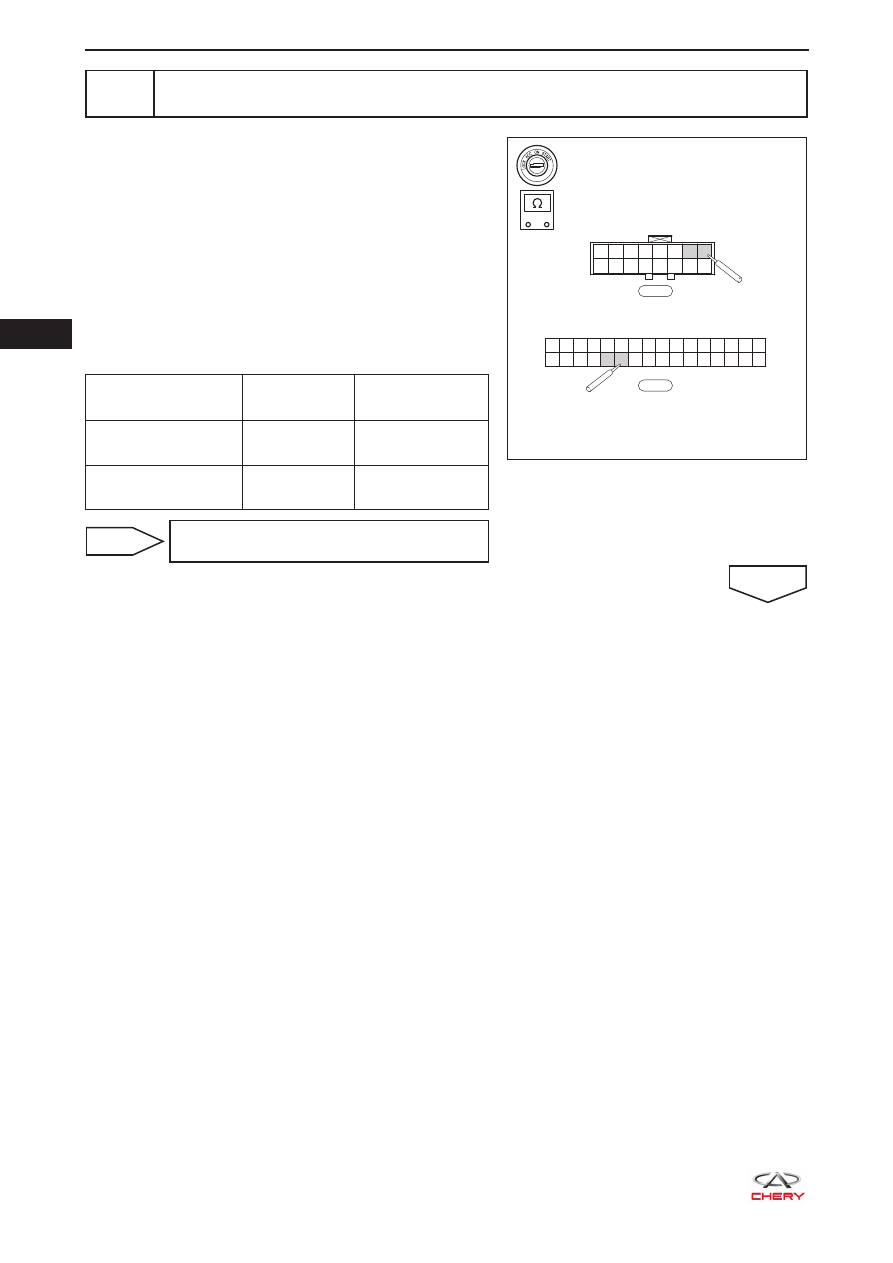

       32

32-28

4

Проверьте жгут проводов и разъем подушки безопасности (блок управления си-
стемой SRS - разъем жгута проводов кузова)

a.  Поверните замок зажигания в положение

LOCK, отсоедините «отрицательный» провод
аккумуляторной батареи и подождите не менее
90 секунд.

b.  Отсоедините разъем B-055 жгута проводов

кузова и разъем B-072 блока управления
системой SRS (*2).

c.  С помощью цифрового мультиметра проверьте

наличие электрической проводимости между
контактами разъема B-055 и разъемом B-072 в
соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-055 (7) - B-072 (5)

Всегда

Проводимость

имеется

B-055 (8) - B-072 (6)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Замените жгут проводов кузова и разъ-
ем

OK

-

+

RT21320221

1

2

3

4

5

6

7

8

9 10 11 12 13 14 15 16

B-055

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

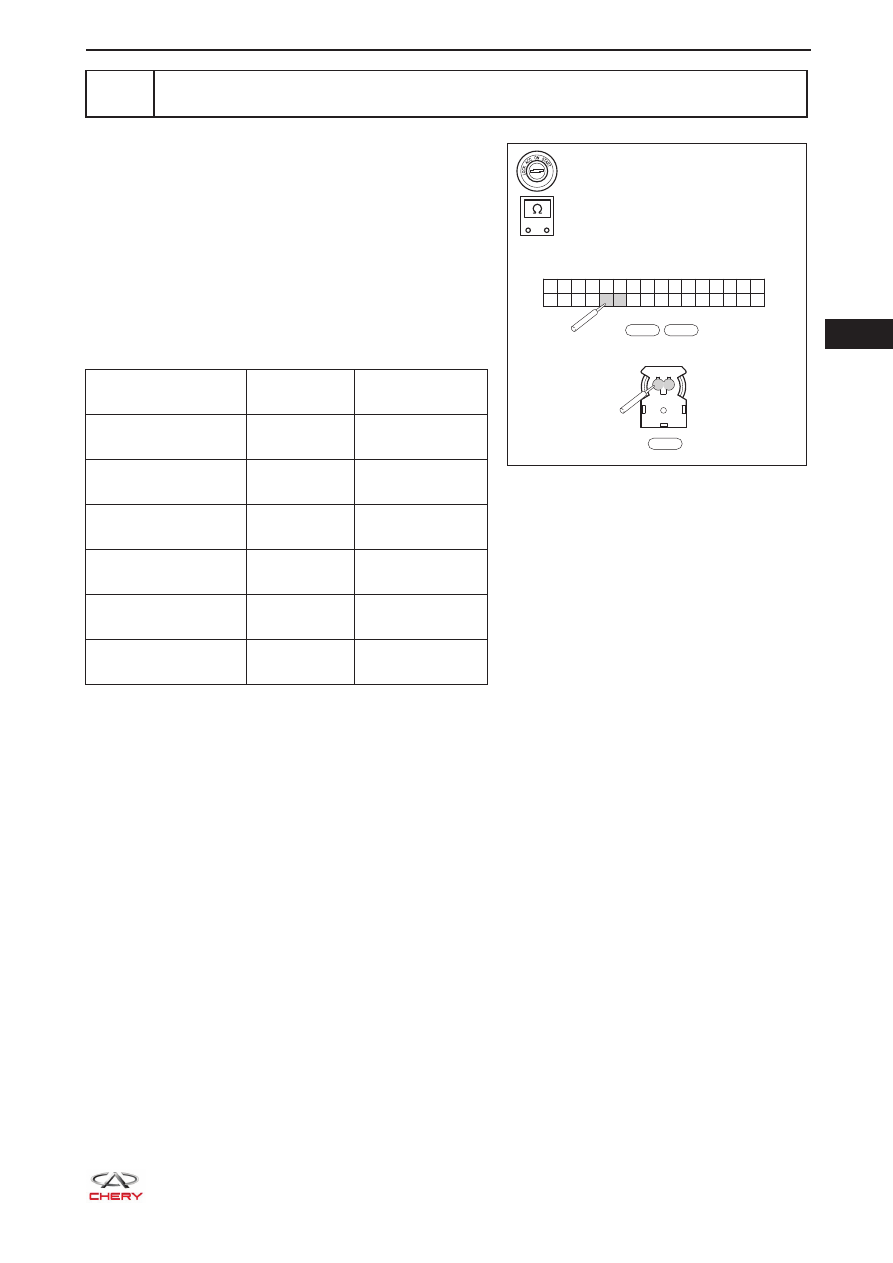

  32

32-29

5

Проверьте жгут проводов и разъем подушки безопасности (блок управления си-
стемой SRS - разъем подушки безопасности переднего пассажира)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-046/B-072 блока управления

системой SRS и разъем I-028 подушки безопасности
переднего пассажира.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-046/B-072 и разъемом I-028 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-046/B-

072 (5) -I-028 (1)

Всегда

Проводимость

имеется

I-046/B-

072 (6) -I-028 (2)

Всегда

Проводимость

имеется

I-046/B-

072 (6) -I-028 (1)

Всегда

Проводимость

имеется

I-046/B-

072 (5) -I-028 (2)

Всегда

Проводимость

имеется

I-046/B-072 (5) -

I-046/B-072 (6)

Всегда

Проводимость

имеется

I-028 (1) - I-028 (2)

Всегда

Проводимость

имеется

-

+

RT21320230

1 2

I-028

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-046

B-072
