Chery Tiggo 5 (T21). Руководство по ремонту - часть 204

17-

58

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

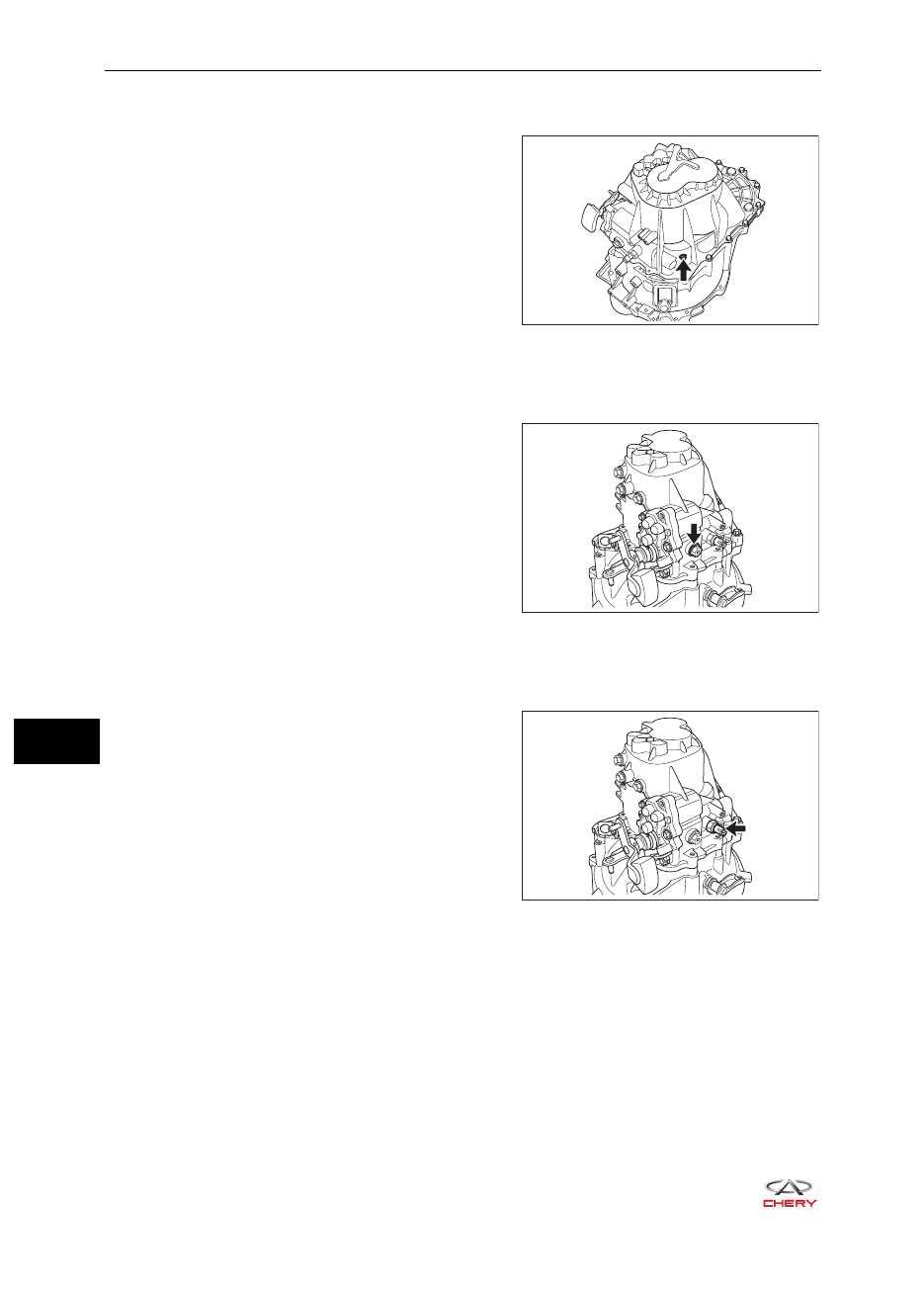

Установка

1.   Заверните установочный болт оси промежуточной шестерни заднего хода.

a.   Вверните и затяните установочный болт (ука-

зан стрелкой) оси промежуточной шестерни
заднего хода.
(Момент затяжки: 40 ± 4 Н·м)

2.   Заверните установочный болт механизма переключения передач.

К СВЕДЕНИЮ:
Перед установкой нанесите на него фиксатор резьбовых соединений.

a.   Вверните в картер коробки передач и затяните

установочный болт (указан стрелкой) механиз-
ма переключения передач.
(Момент затяжки: 35 ± 5,25 Н·м)

3.   Установите на место выключатель фонаря заднего хода.

К СВЕДЕНИЮ:
Перед установкой нанесите на него фиксатор резьбовых соединений.

a.   Вверните в картер коробки передач и затяни-

те выключатель фонаря заднего хода (указан
стрелкой).
(Момент затяжки: 20 ± 2 Н·м)

RT21171080

RT21170180

RT21170190

17-

59

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

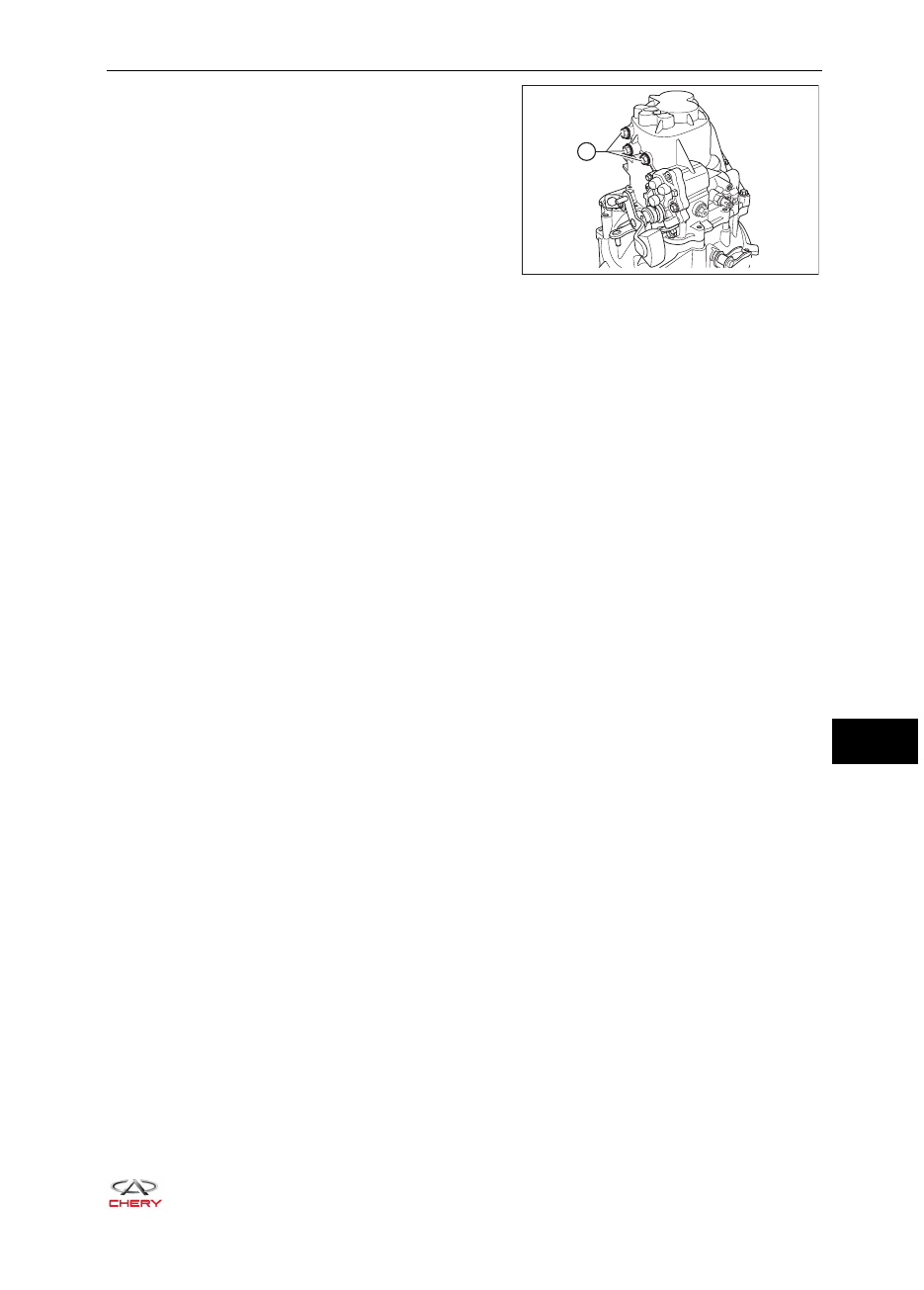

4.   Вверните установочные болты штоков вилок пере-

ключения передач.
К СВЕДЕНИЮ:
Перед установкой нанесите на него фиксатор резь-
бовых соединений.

a.   Вверните в картер коробки передач и затяните

установочные болты (1) штоков вилок пере-
ключения передач.
(Момент затяжки: 35 ± 5,25 Н·м)

1

RT21171070

17-

60

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

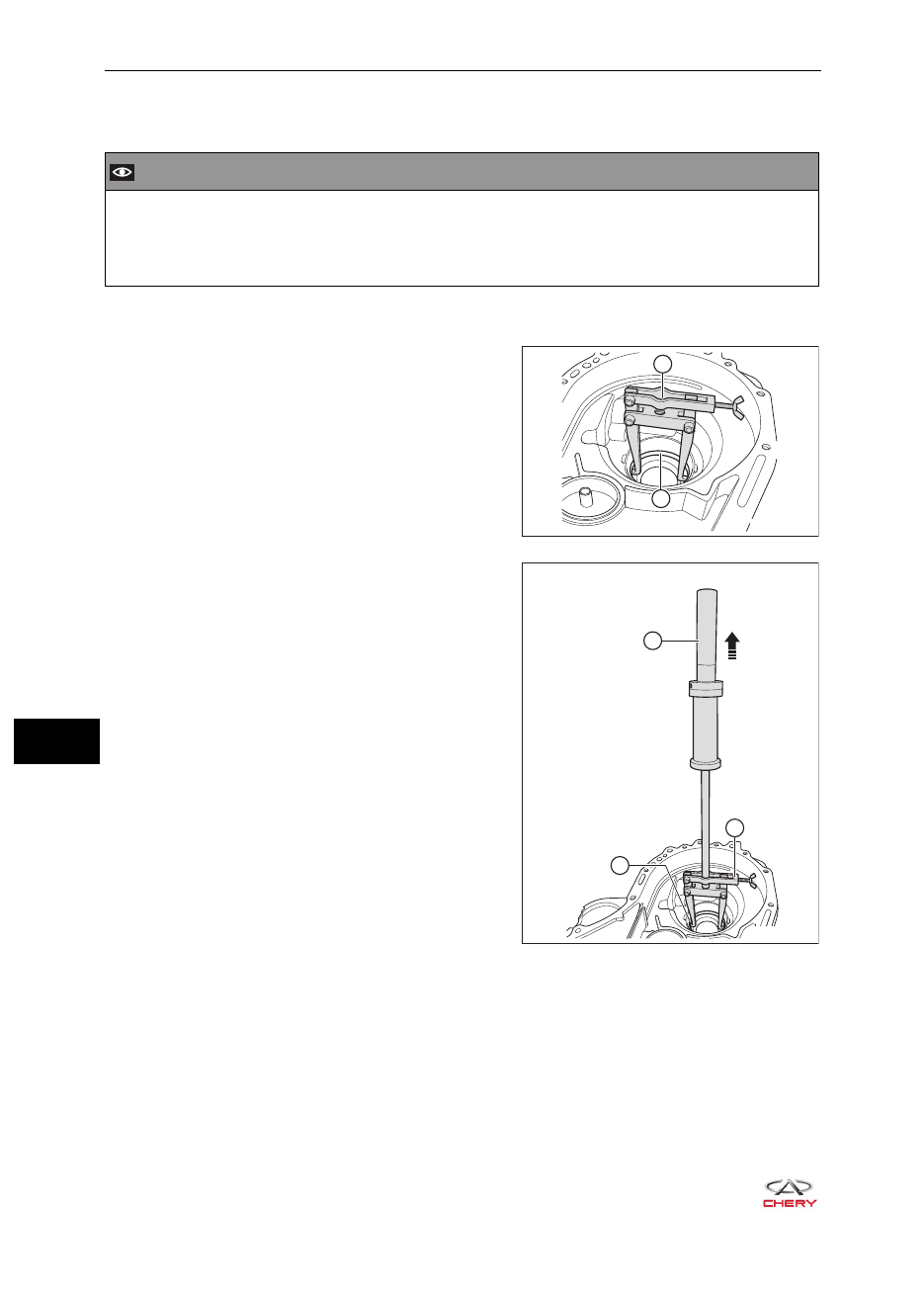

Картер коробки передач

Разборка

 ВНИМАНИЕ

Для снятия наружных колец подшипников главной передачи и манжетных уплотнений из карте-



•

ра коробки передач и картера сцепления используется одинаковая процедура.
Манжетные уплотнения не подлежат повторному использованию. После снятия манжетные



•

уплотнения необходимо заменить новыми.

1.   Снимите наружное кольцо подшипника главной передачи.

a.   Установите лапы съемника (1) на наружное

кольцо подшипника (2).

b.   Присоедините ударный съемник (1) к съемни-

ку наружных колец подшипника (2) и извлеките
наружное кольцо подшипника (3) из картера
коробки передач.

RT21171090

2

1

1

3

2

RT21172000

17-

61

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

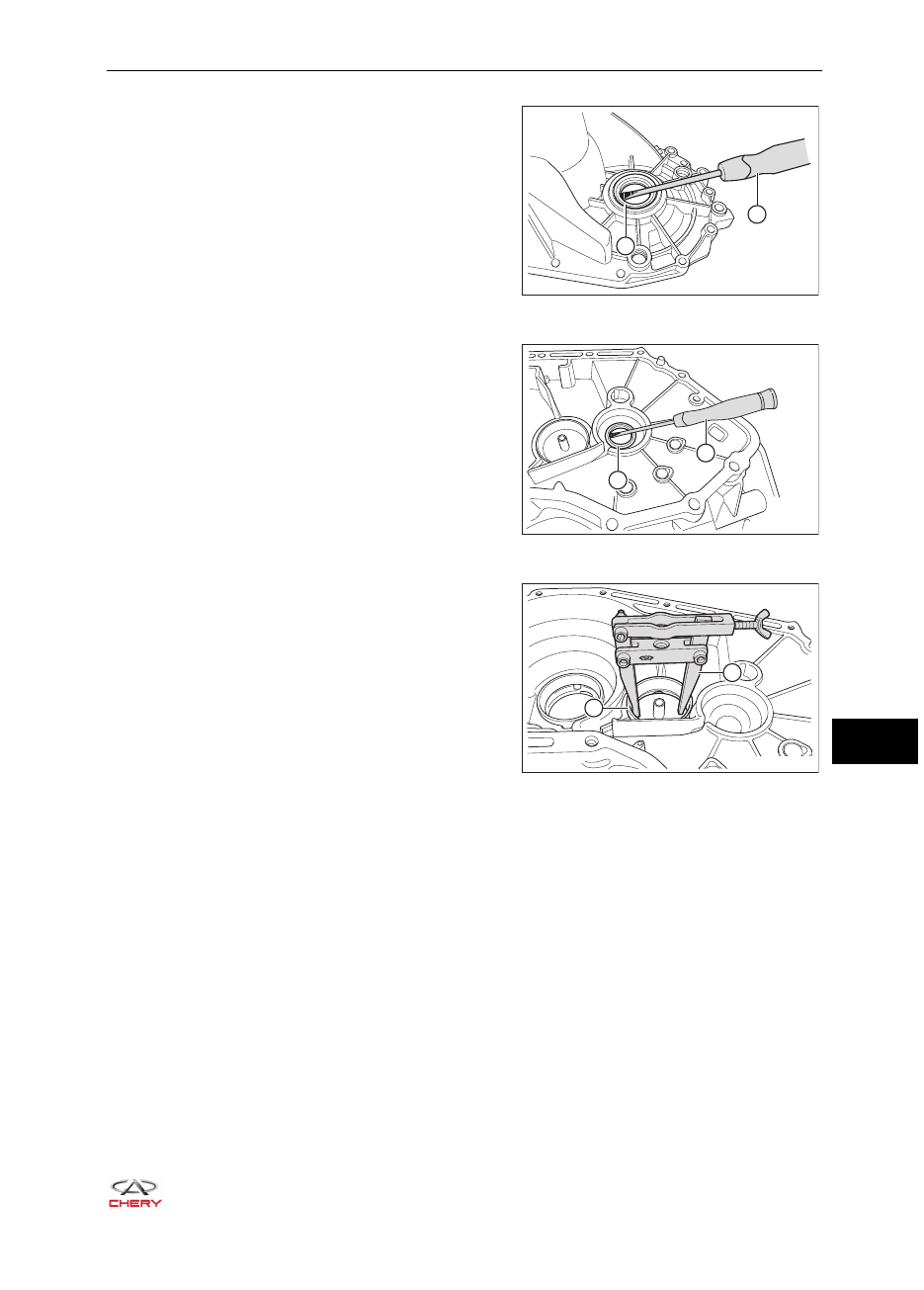

2.   Снимите манжетное уплотнение приводного вала.

a.   Используя плоскую отвертку (1) в качестве

рычага, выньте манжетное уплотнение приво-
дного вала (2).

3.   Снимите манжетное уплотнение первичного вала.

a.   Используя плоскую отвертку (1) в качестве

рычага, выньте манжетное уплотнение первич-
ного вала (2).

4.   Снимите наружное кольцо подшипника вторичного

вала.

a.   Установите лапы съемника (1) на наружное

кольцо подшипника вторичного вала (2).

1

2

RT21172010

1

2

RT21172020

1

2

RT21172030
