Chery Tiggo 5 (T21). Руководство по ремонту - часть 201

17-

46

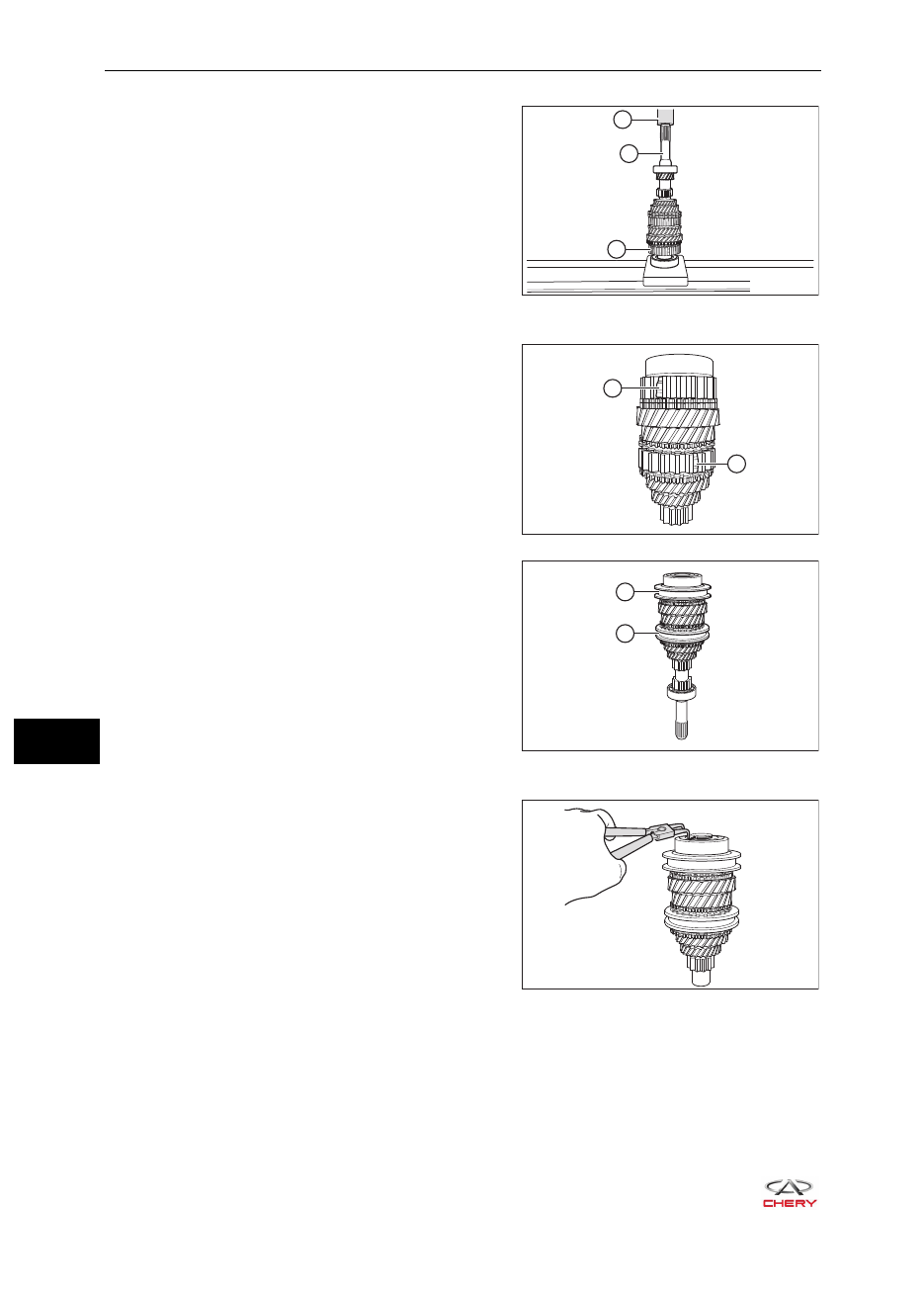

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

13.  Установите задний подшипник первичного вала.

a.   С помощью гидравлического пресса (1) на-

прессуйте задний подшипник (3) на первичный
вал (2).

14.  Установите муфту синхронизатора 5-й передачи и

муфту синхронизатора 3-й и 4-й передач.

a.   Смажьте сухари и пружины (1) синхронизатора

5-й передачи и сухари и пружины (2) синхро-
низатора 3-й и 4-й передач маслом для короб-
ки передач, а затем установите их в ступицы
синхронизаторов.

b.   Смажьте муфту синхронизатора 5-й пере-

дачи (1) и муфту синхронизатора 3-й и 4-й
передач (2) маслом для коробки передач и
установите их на первичный вал.

15.  Установите стопорное кольцо заднего подшипника

первичного вала.

a.   С помощью съемника колец установите заднее

стопорное кольцо.

3

2

1

RT21170760

1

2

RT21170770

1

2

RT21170780

RT21170790

17-

47

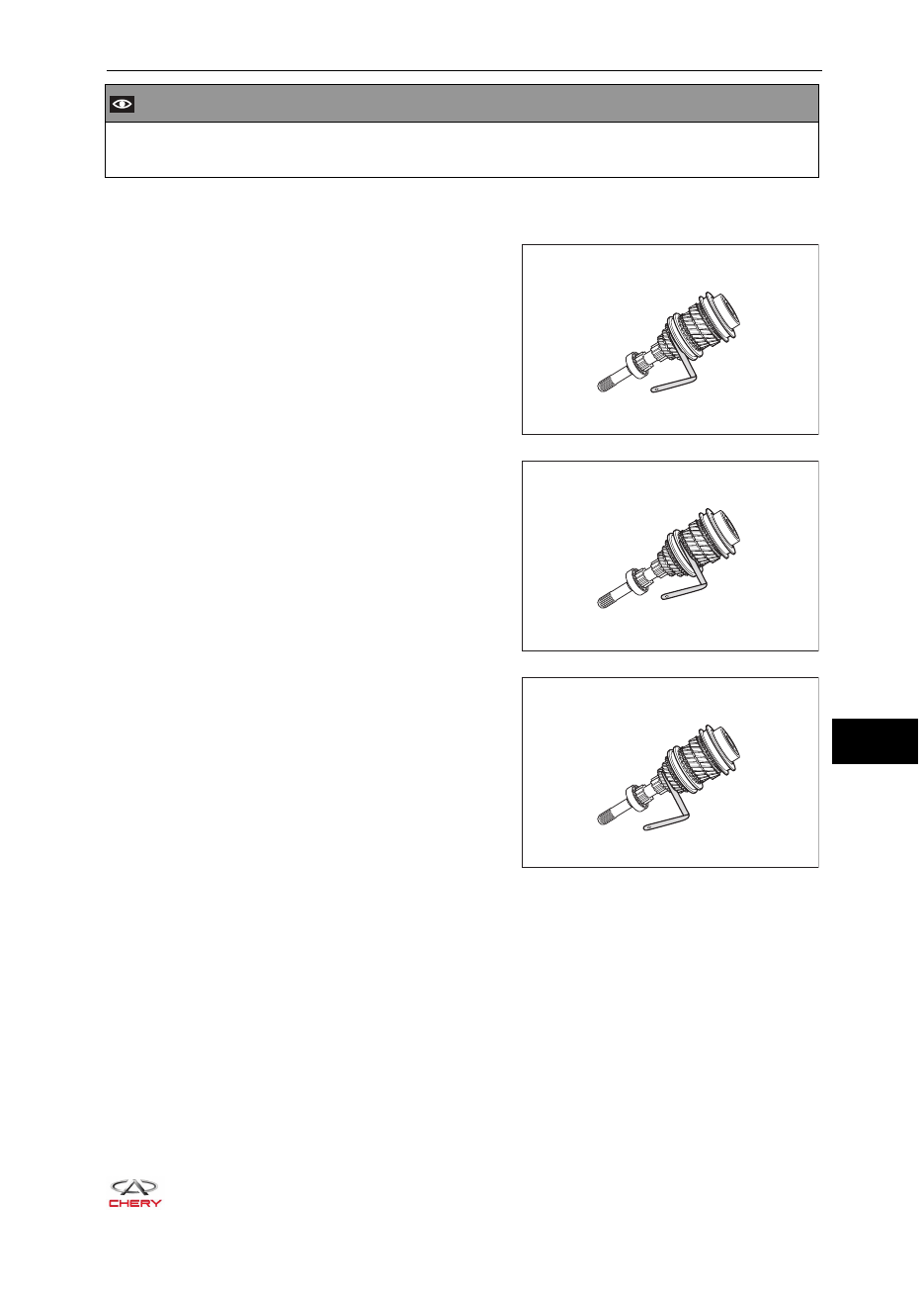

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

 ВНИМАНИЕ

Проверьте свободное и плавное вращение шестерен после установки их на первичный вал.



•

Проверьте зацепление шестерен на первичном валу на наличие люфта или заедания.



•

Проверка

1.   С помощью плоского щупа измерьте зазор между

ведущей шестерней и блокирующим кольцом син-
хронизатора 3-й передачи.
Стандартное значение: 1,35 мм
Предельная величина: 1,100-1,600 мм

2.   С помощью плоского щупа измерьте зазор между

ведущей шестерней и блокирующим кольцом син-
хронизатора 4-й передачи.
Стандартное значение: 1,35 мм
Предельная величина: 1,100-1,600 мм

3.   С помощью плоского щупа измерьте зазор между

ведущей шестерней 2-й передачи и ведущей ше-
стерней 3-й передачи.
Стандартное значение: 0,65 мм
Предельная величина: 0,45-0,85 мм

RT21173040

RT21173041

RT21173042

17-

48

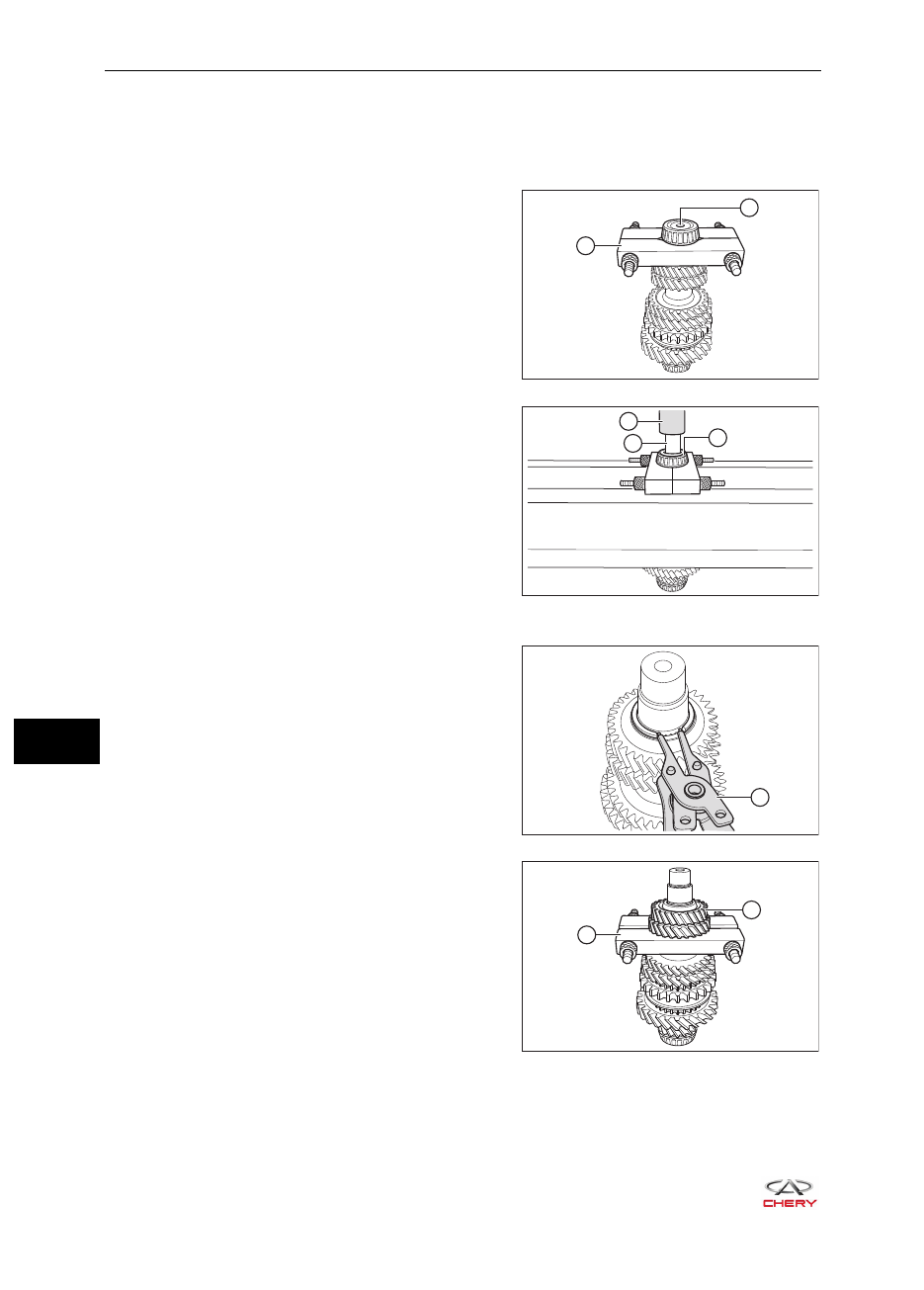

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Вторичный вал

Разборка

1.   Снимите вторичный вал (см. с. 17-22).
2.   Снимите задний подшипник со вторичного вала.

a.   С помощью специального приспособления (1)

закрепите задний подшипник вторичного
вала (2).

b.   С помощью гидравлического пресса (1) спрес-

суйте задний подшипник вторичного вала (3)
со вторичного вала (2) и снимите этот подшип-
ник.

3.   Снимите ведомую шестерню 5-й передачи и ведо-

мую шестерню 4-й передачи.

a.   Снимите стопорное кольцо с помощью съем-

ника колец (1).

b.   Закрепите ведомые шестерни 4-й и 5-й пере-

дач (2) с помощью специального приспосо-
бления (1).

1

2

RT21170800

3

1

2

RT21170810

1

RT21170820

2

1

RT21170830

17-

49

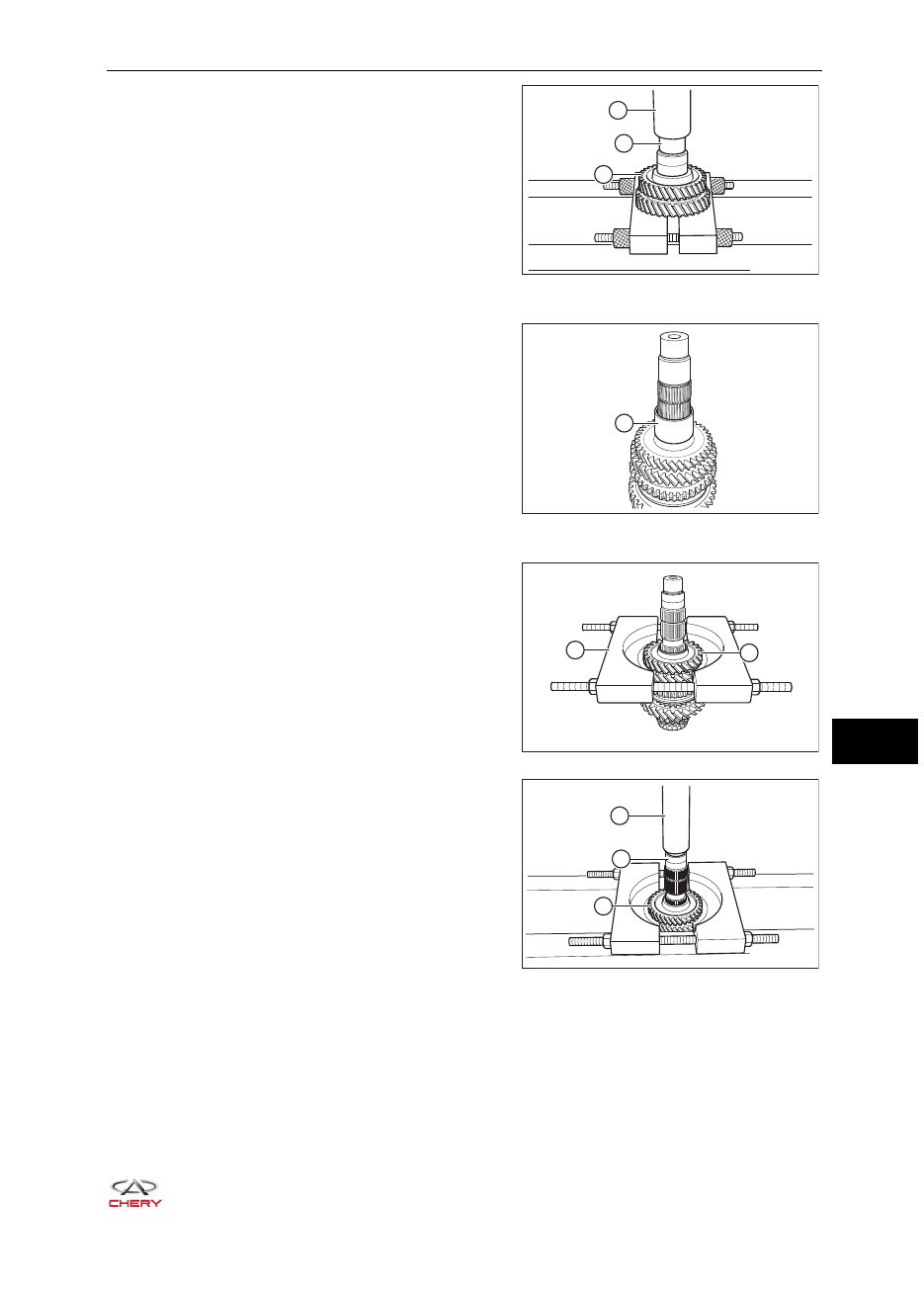

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

c.   С помощью гидравлического пресса (1) спрес-

суйте ведомые шестерни 4-й и 5-й передач (3)
со вторичного вала (2) и снимите их.

4.   Снимите дистанционную втулку.

a.   Снимите дистанционную втулку (1) с вторично-

го вала.

5.   Снимите ведущую шестерню 2-й передачи и веду-

щую шестерню 3-й передачи.

a.   Закрепите ведущую шестерню 2-й передачи (2)

с помощью специального приспособления (1).

b.   С помощью гидравлического пресса (1) спрес-

суйте ведомые шестерни 2-й и 3-й передач (3)
со вторичного вала (2) и снимите их.

RT21170840

1

2

3

1

RT21170850

1

2

RT21170860

1

3

2

RT21170870
