Chery Tiggo 5 (T21). Руководство по ремонту - часть 196

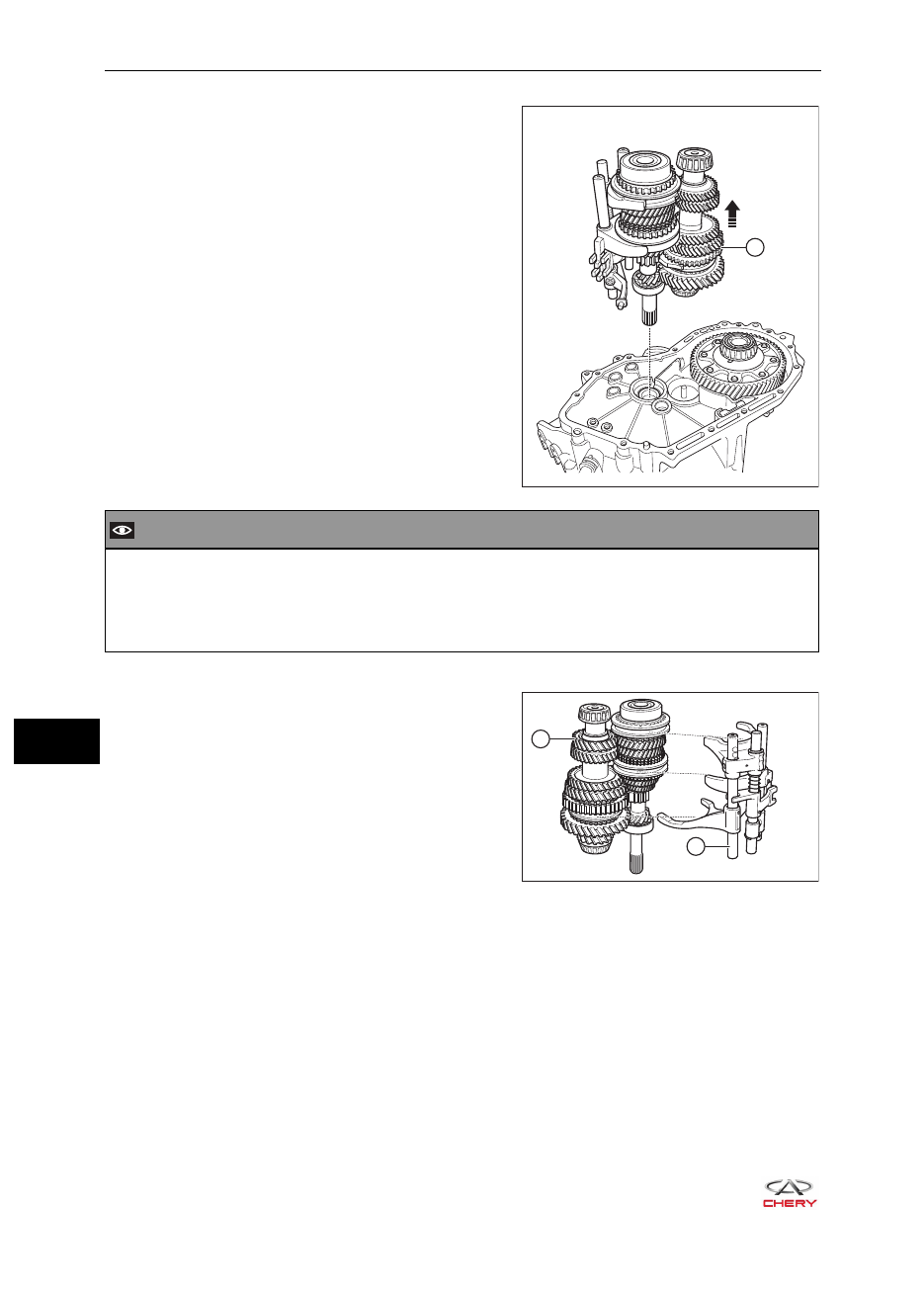

17-

26

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

1

RT21170310

RT21170320

2

1

11.  Снимите первичный вал, вторичный вал и вилки механизма переключения передач.

a.   Одновременно снимите с картера сцепления

первичный вал, вторичный вал и вилки меха-
низма переключения передач (1).

К СВЕДЕНИЮ:
Осторожно покачивайте валы в процессе де-
монтажа.

 ВНИМАНИЕ

Будьте осторожны, чтобы при снятии не повредить шлицами первичного вала переднее ман-



•

жетное уплотнение первичного вала.
Во избежание повреждения обоймы подшипника при снятии вторичного вала будьте осторож-



•

ны и избегайте контакта обоймы подшипника вторичного вала с ведомой шестерней главной
передачи.

12.  Снимите вилки механизма переключения.

a.   Снимите вилки механизма переключения (1) с

первичного и вторичного валов (2).

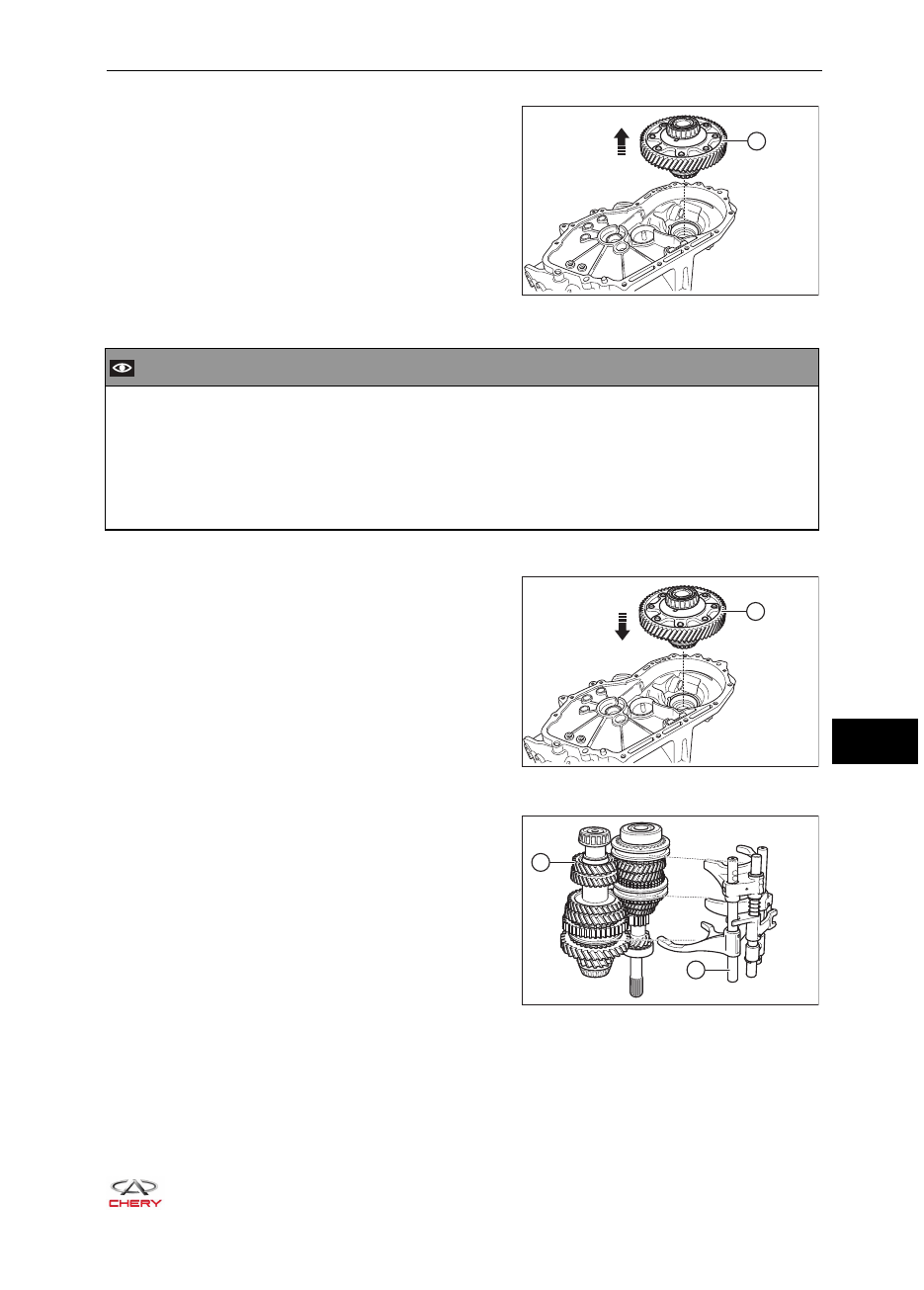

17-

27

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

RT21170330

1

RT21170340

1

RT21170320

2

1

13.  Снимите ведомую шестерню главной передачи с дифференциалом в сборе.

a.   Снимите ведомую шестерню главной передачи

с дифференциалом в сборе (1) с картера сце-
пления.

Сборка

 ВНИМАНИЕ

Перед сборкой необходимо промыть все компоненты.



•

Полностью удалите с картеров остатки герметика.



•

Убедитесь в отсутствии масла на сопрягаемых поверхностях картеров и нанесите герметик



•

равномерным слоем.
Убедитесь в отсутствии масла на сопрягаемых поверхностях картера и механизма переключе-



•

ния передач и нанесите герметик равномерным слоем.
Затяните болты крепления заданным моментом.



•

1.   Установите ведомую шестерню главной передачи с дифференциалом в сборе.

a.   Смажьте маслом для коробки передач все

подвижные детали и установите ведомую ше-
стерню главной передачи с дифференциалом
в сборе (1) в картер сцепления, как указано
стрелкой на рисунке.

2.   Установите вилки механизма переключения.

a.   Установите вилки механизма переключения (1)

на первичный и вторичный валы (2).

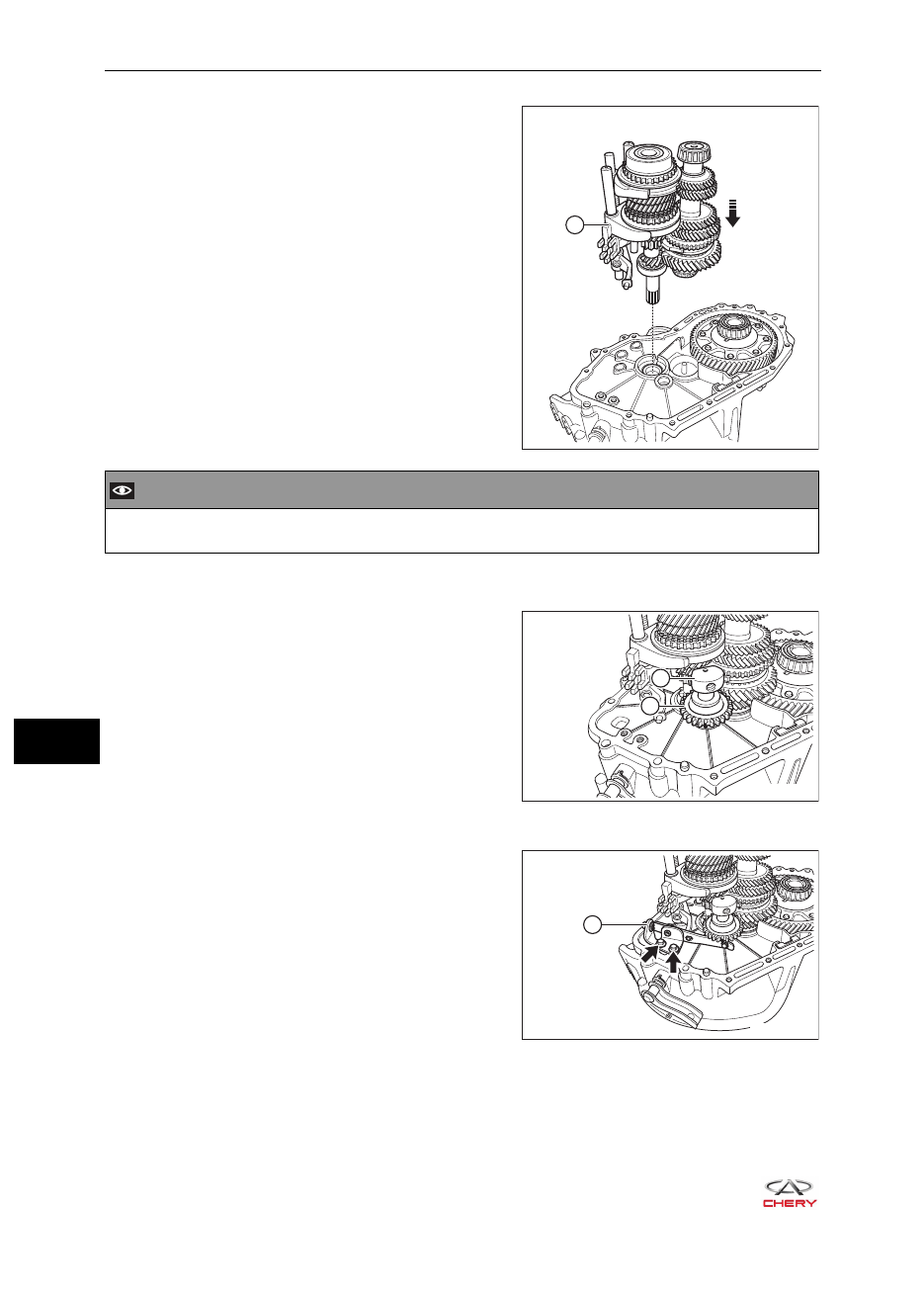

17-

28

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

1

RT21170350

1

2

RT21170280

1

RT21170270

3.   Установите первичный вал, вторичный вал и вилки механизма переключения.

a.   Смажьте маслом для коробки передач все под-

вижные детали первичного и вторичного валов
и установите первичный вал, вторичный вал и
вилки механизма переключения (1) в картер
сцепления, как указано стрелкой на рисунке.

 ВНИМАНИЕ

Будьте осторожны, чтобы при установке не повредить шлицами первичного вала переднее ман-



•

жетное уплотнение первичного вала.

4.   Установите промежуточную шестерню заднего

хода и шестерню заднего хода.

a.   Смажьте маслом для коробки передач все

подвижные детали шестерни заднего хода и
ее оси и установите промежуточную шестерню
заднего хода (1) и шестерню заднего хода (2) в
картер сцепления.

5.   Установите вилку шестерни передачи заднего

хода.

a.   Установите вилку шестерни передачи заднего

хода (1) в картер сцепления, вверните и за-
тяните болты крепления этой вилки (указаны
стрелками).
(Момент затяжки: 25 ± 2 Н·м)

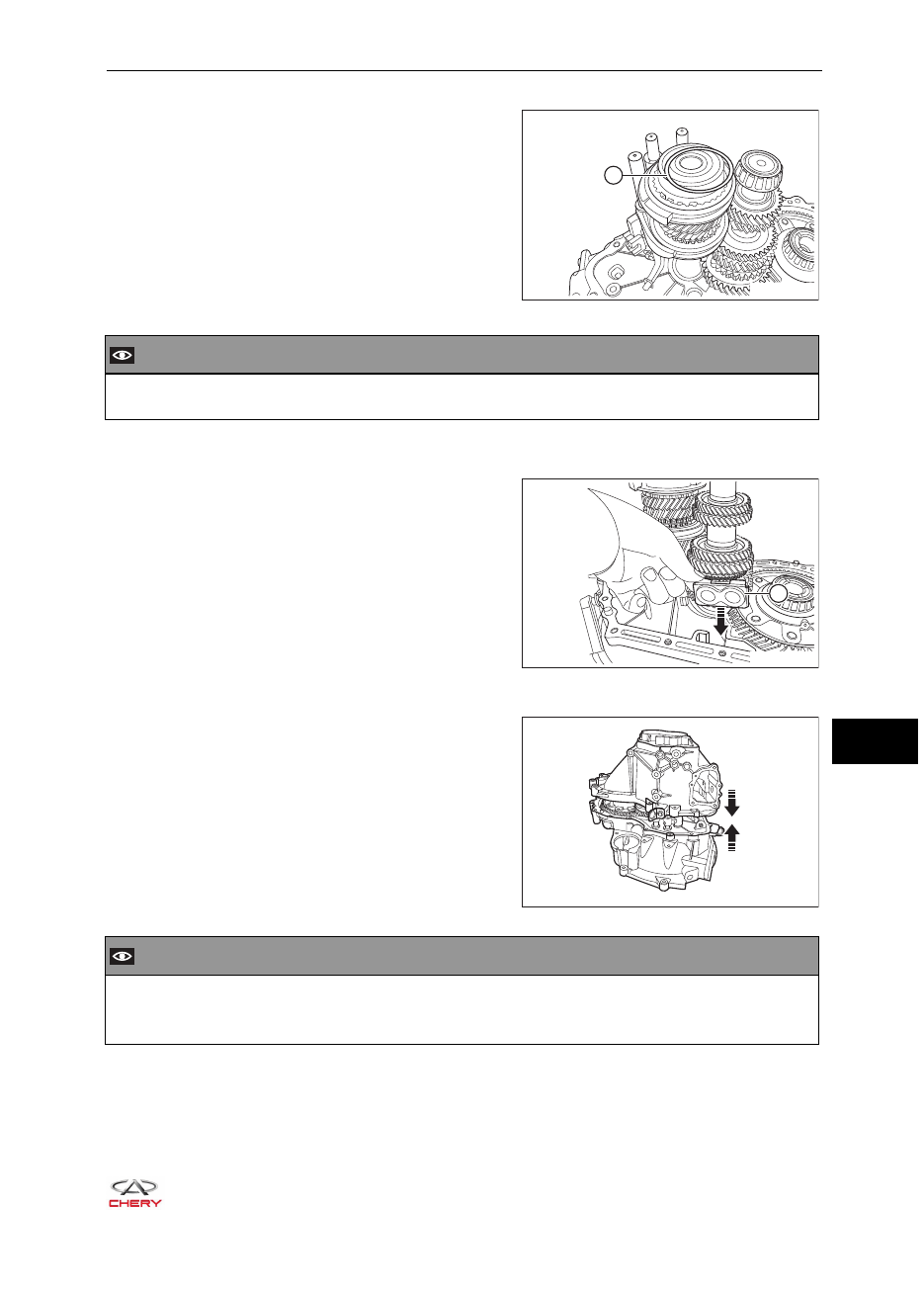

17-

29

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

1

RT21170290

1

RT21170360

RT21170370

6.   Установите заднюю шайбу первичного вала коробки передач.

a.   Смажьте маслом для коробки передач и уста-

новите заднюю шайбу первичного вала короб-
ки передач (1) на задний подшипник первично-
го вала.

 ВНИМАНИЕ

Отцентрируйте заднюю шайбу первичного вала коробки передач относительно заднего под-



•

шипника так, чтобы края шайбы не выступали за наружный габарит подшипника.

7.   Установите магнит.

a.   Установите магнит (1) в картер сцепления, как

указано стрелкой на рисунке.

8.   Установите картер коробки передач.

a.   Установите картер коробки передач на картер

сцепления.

 ВНИМАНИЕ

Полностью удалите с картеров остатки герметика.



•

Убедитесь в отсутствии масла на сопрягаемых поверхностях картеров и нанесите герметик



•

равномерным слоем.
