Chery Tiggo 5 (T21). Руководство по ремонту - часть 135

       09

09-2

  09

09-3

ОБЩИЕ СВЕДЕНИЯ

Описание

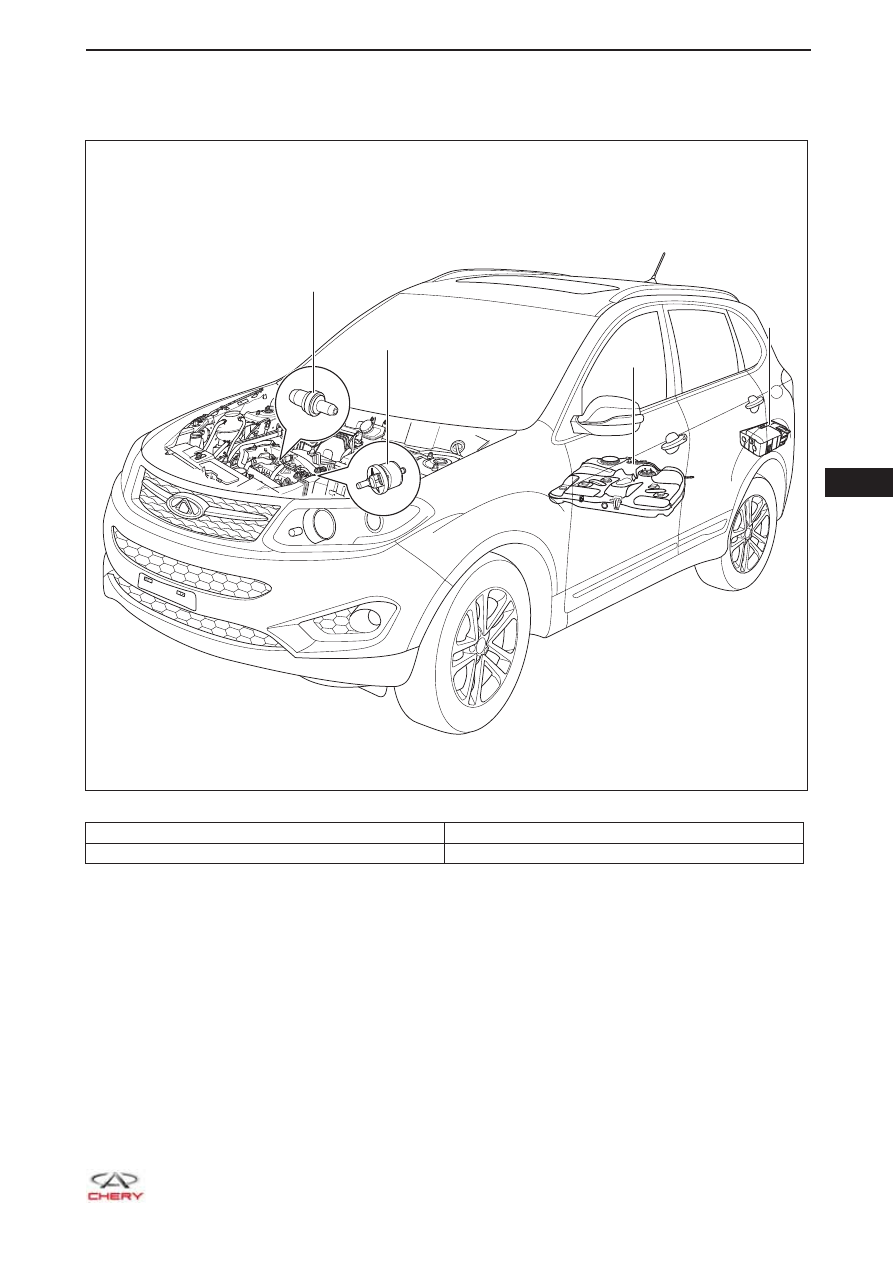

RT21090010

MAX

MAX

MIN

MIN

1

2

3

4

1 -  Топливный бак в сборе

2 -  Электромагнитный клапан адсорбера

3 -  Клапан принудительной вентиляции картера 4 -  Адсорбер

Система понижения токсичности предназначена для улавливания и обеспечения сгорания паров
топлива, чтобы исключить их попадание в атмосферу. Она контролирует содержание кислорода в
отработавших газах, чтобы гарантировать максимальную эффективность каталитического нейтра-
лизатора по преобразованию HC, CO и NOx в нейтральные газы.

Адсорбер выполняет важную роль в системе понижения токсичности. Адсорбер может использо-
ваться для поглощения и фильтрации влаги и паров топлива. Свежий воздух поступает в нижнюю
часть адсорбера, при этом пары топлива поступают в верхнюю часть адсорбера по трубке. Если ра-
бота двигателя прекращается, то пары топлива и свежий воздух будут находиться в адсорбере. При
открытом электромагнитном клапане адсорбера пары топлива будут проходить во впускной коллек-
тор, чтобы сгореть в цилиндрах двигателя.

       09

09-4

В состав системы входят передний и задний кислородные датчики. Передний кислородный датчик
установлен на верхней части предварительного каталитического нейтрализатора, а задний кисло-
родный датчик - на нижней части предварительного каталитического нейтрализатора. Кислородный
датчик определяет содержание кислорода в отработавших газах и решает, полностью или нет сго-
рела топливовоздушная смесь, тем самым обеспечивая максимальную эффективность каталитиче-
ского нейтрализатора по преобразованию HC, CO и NOx в нейтральные газы.

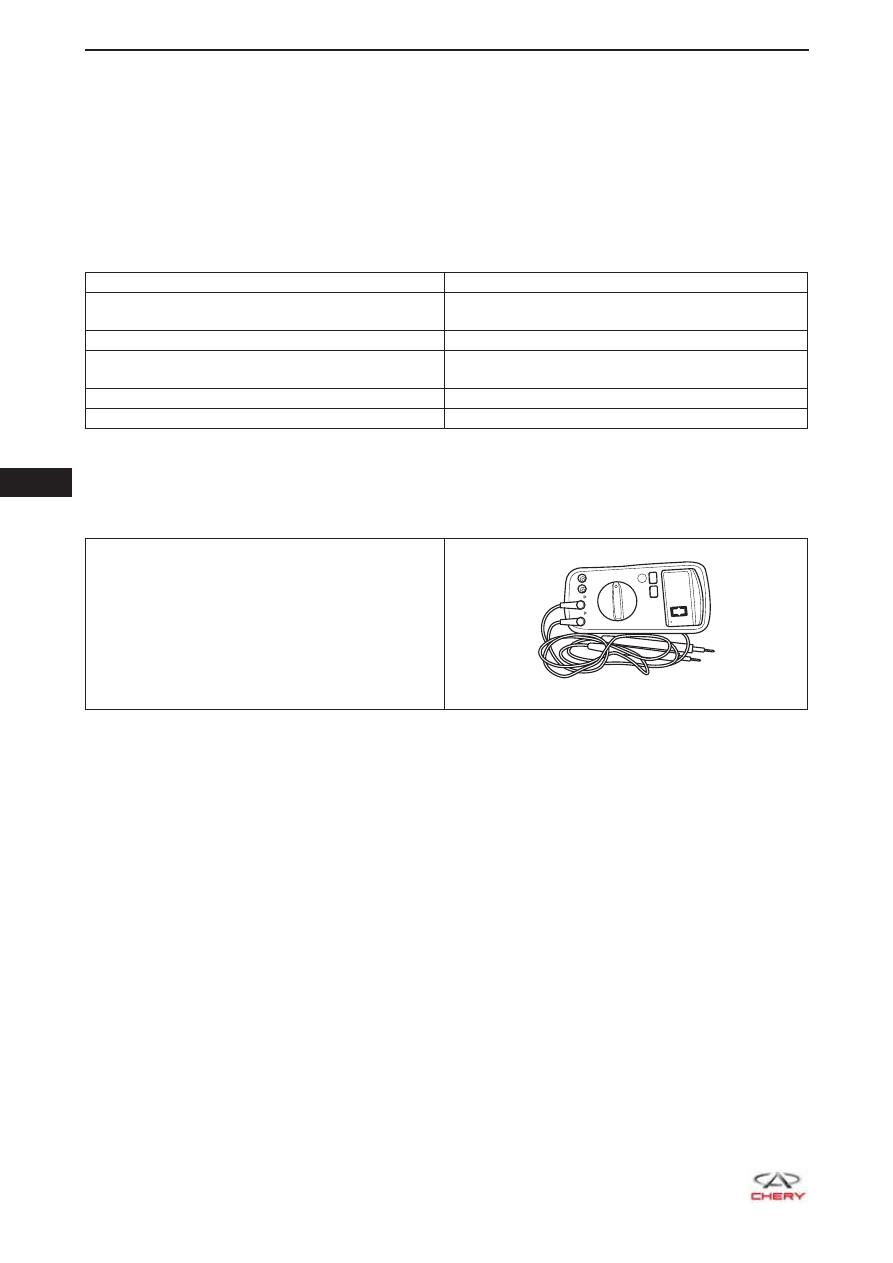

Технические характеристики

Значения моментов затяжки

Описание

Момент затяжки (Н·м)

Болт крепления кронштейна электромагнитного
клапана адсорбера

7 ± 1

Болт крепления адсорбера к кузову

7 ± 1

Болт крепления теплозащитного экрана выпуск-
ного коллектора

23 ± 2

Передний кислородный датчик

40 - 60

Задний кислородный датчик

40 - 60

Инструмент

Инструмент общего назначения

Цифровой мультиметр

RCH0000002

  09

09-5

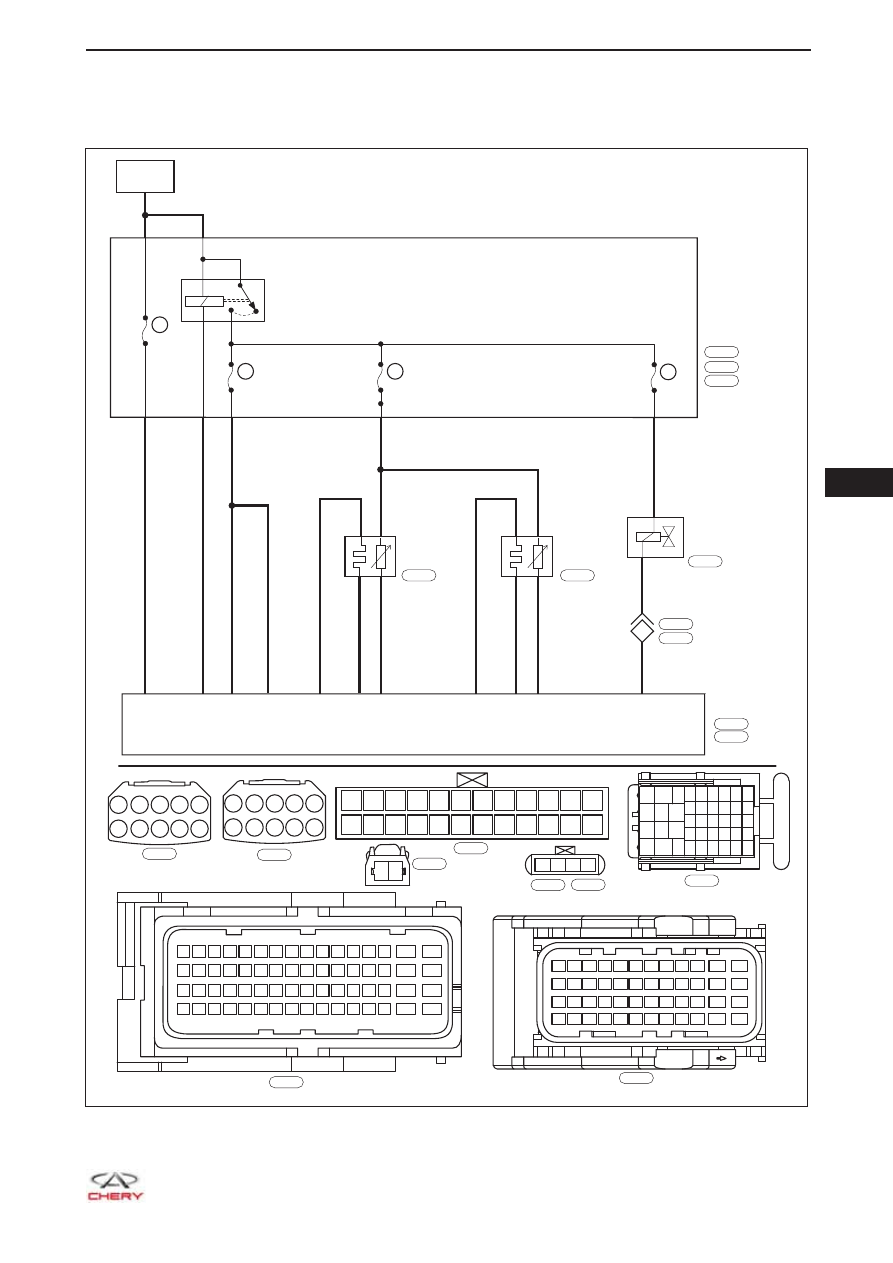

Электрическая схема

Система понижения токсичности

ET21090010

A1

A2

A3

A4

A5

A6

A7

A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

1

2

3

4

Gr

E-076

W

E-069

B

E-043

B

E-084

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

10A

EF19

10A

EF40

10A

EF39

A2

F14

2-20

RL

2-5

Br

A6

A7

2-15

2-16

2-21

RR

R

R

R

R

WG

YL

GW

RL

YL

GL

86

30

85

87

2-48

1-40

2-43

1-9

3

1-16

1

4

2

3

4

2

1

E-043

E-084

E-076

E-069

E-023

E-033
E-035

RL

C9

L

L

1-30

2

1

11

E-007
E-038

E-024

10A

EF27

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

9

3

5

3

40

41

42

32

33

36

37

38 34

27

28

29

30

C1

C2

C3 C4

C5

C6

C7

C8 C9 C10

L

E-023

B

E-007

1

2

B

E-024

37 38 39 40 41 42 43 44 45 46

47

48

25 26 27 28 29 30 31 32 33 34

35

36

13 14 15 16 17 18 19 20 21 22

23

24

1

2

3

4

5

6

7

8

9 10

11

12

B

E-035

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ
РЕЛЕ
БЛОКА
ECM

БЛОК ПРЕДОХРА
НИТЕЛЕЙ И РЕЛЕ В
МОТОРНОМ ОТСЕКЕ

ЗАДНИЙ
КИСЛОРОДНЫЙ
ДАТЧИК

ПЕРЕДНИЙ
КИСЛОРОДНЫЙ
ДАТЧИК

ЭЛЕКТРОМАГ
НИТНЫЙ КЛАПАН
АДСОРБЕРА

Блок ECM
