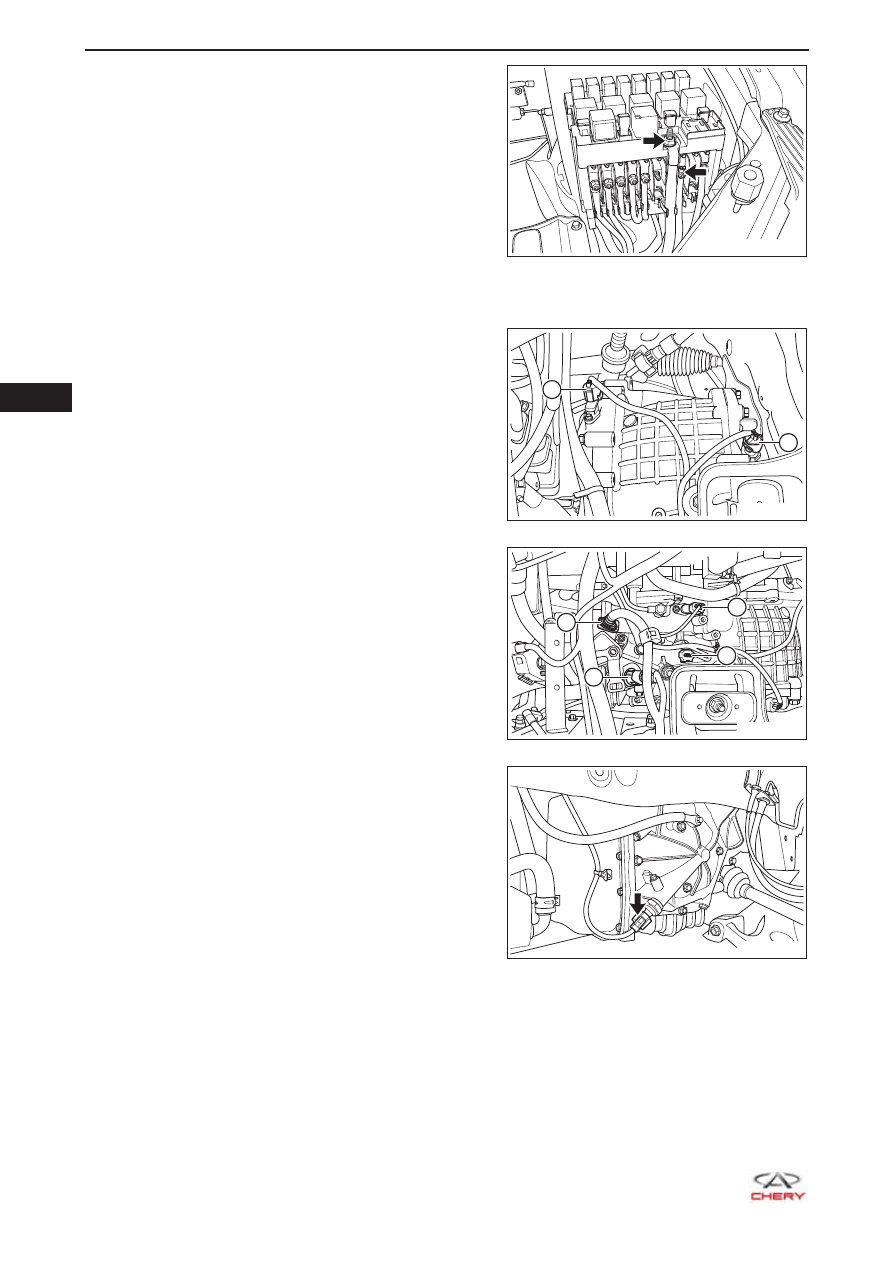

c.   Откройте крышку блока предохранителей и

реле, отверните гайку крепления провода
аккумуляторной батареи (указана стрелкой),
а затем отсоедините этот провод от блока
предохранителей и реле.



(Момент затяжки: 7 ± 1 Н·м)

d.   Снимите блок предохранителей и реле и

отсоедините 2 разъема жгута проводов
двигателя.

37. Отсоедините разъем вариатора (автомобиль с ва-

риатором).
a.  Отсоедините датчик давления для вторичного

вала (1).

b.  Отсоедините датчик частоты вращения

вторичного вала (2).

c.   Отсоедините разъем B (1).
d.   Отсоедините разъем A (2).
e.   Отсоедините датчик частоты вращения

сцепления (3).

f.   Отсоедините датчик частоты вращения

первичного вала (4).

g.   Отсоедините датчик давления для первичного

вала (4).

38. Для вывешивания двигателя воспользуйтесь устрой-

ством для выравнивания двигателя.

39. Снимите заднюю опору двигателя (

см. стр. 07-64

).

40. Снимите переднюю опору двигателя (

см. стр. 07-66

).

41. Отсоедините устройство для выравнивания двигателя и присоедините устройство для подъема

двигателя к подъемным проушинам с обеих сторон двигателя.

42. Снимите подушку левой опоры двигателя в сборе (

см. с. 07-67

).

RT21070820

2

1

RT21070830

4

3

2

1

RT21070840

RT21070850

  07

07-77

43. Снимите подушку правой опоры двигателя в сборе (

см. с. 07-68

).

44. Убедитесь в том, что от двигателя отсоединены все компоненты.

45. Извлеките двигатель с коробкой передач из моторного отсека.

46. Снимите с двигателя жгут проводов двигателя и провод аккумуляторной батареи.

47. Отделите двигатель и коробку передач.

48. Установите двигатель на тележку для обслуживания двигателя.

Установка

Установка должна производиться в порядке, обратном снятию.

       07

07-78

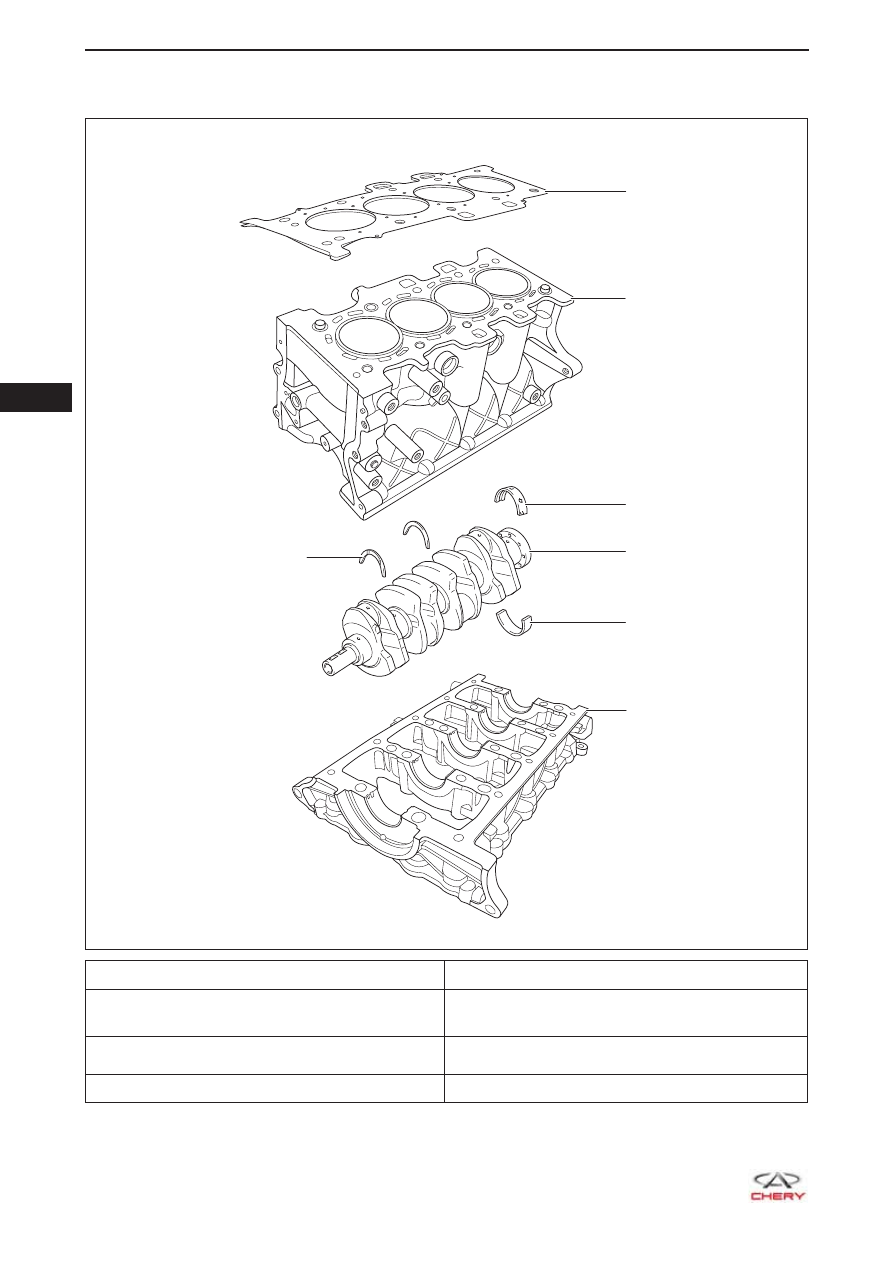

Блок цилиндров

Описание

RT21070860

3

5

6

7

2

1

4

1 -  Прокладка головки блока цилиндров

2 -  Блок цилиндров

3 -  Верхний вкладыш коренного подшипника

коленчатого вала

4 -  Вкладыш упорного подшипника

5 -  Коленчатый вал

6 -  Нижний вкладыш коренного подшипника

коленчатого вала

7 -  Нижняя плита коленчатого вала

  07

07-79

RT21070870

3

4

5

6

7

8

9

10

11

12

2

1

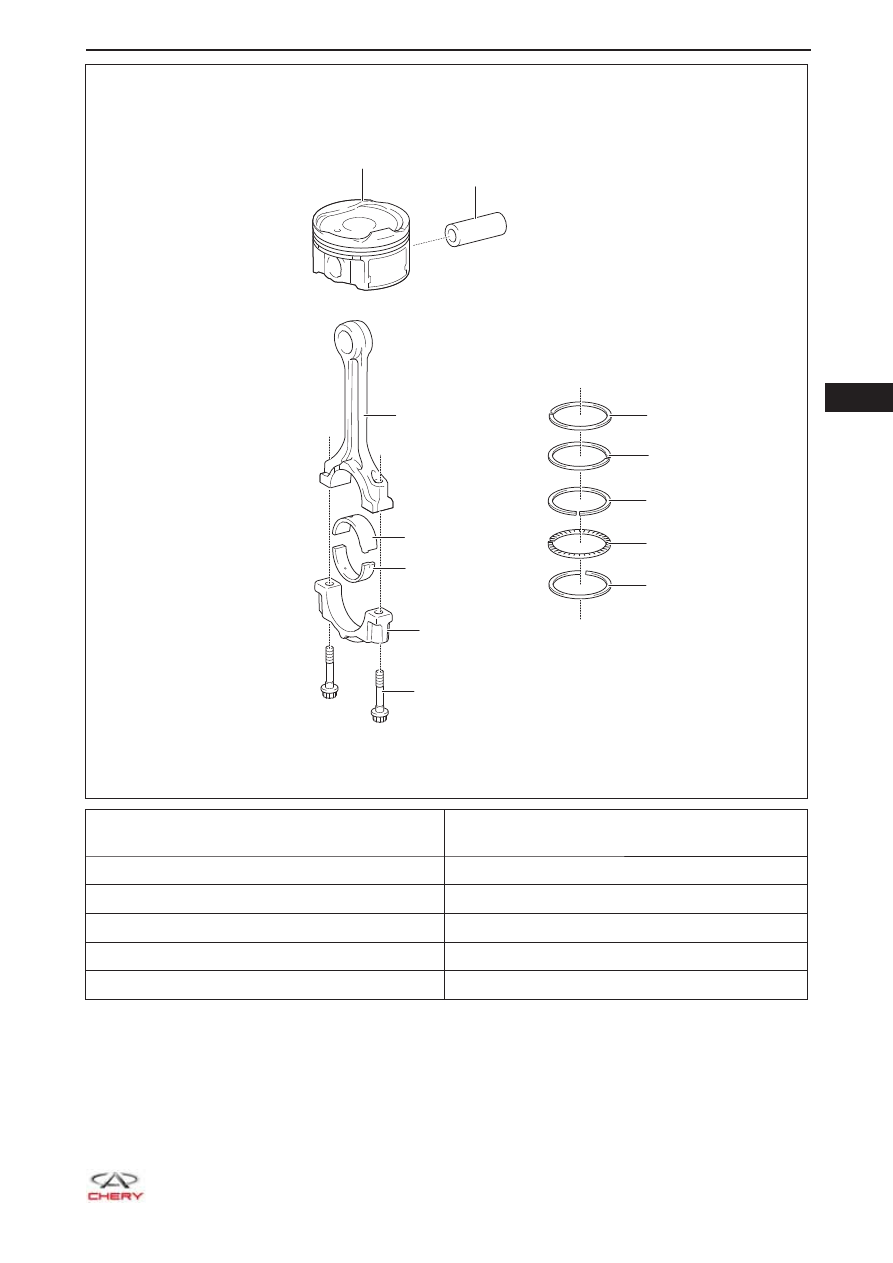

1 -   Поршень

2 -   Поршневой палец, плавающий в бобышках

поршня

3 -   Шатун

4 -   Верхний вкладыш шатунного подшипника

5 -   Нижний вкладыш шатунного подшипника

6 -   Крышка шатунного подшипника

7 -   Шатунный болт

8 -   Первое компрессионное кольцо

9 -   Второе компрессионное кольцо

10 -  Верхнее плоское кольцо

11 -  Расширитель маслосъемного кольца

12 -  Нижнее плоское кольцо
