Chery Tiggo 5 (T21). Руководство по ремонту - часть 118

       07

07-60

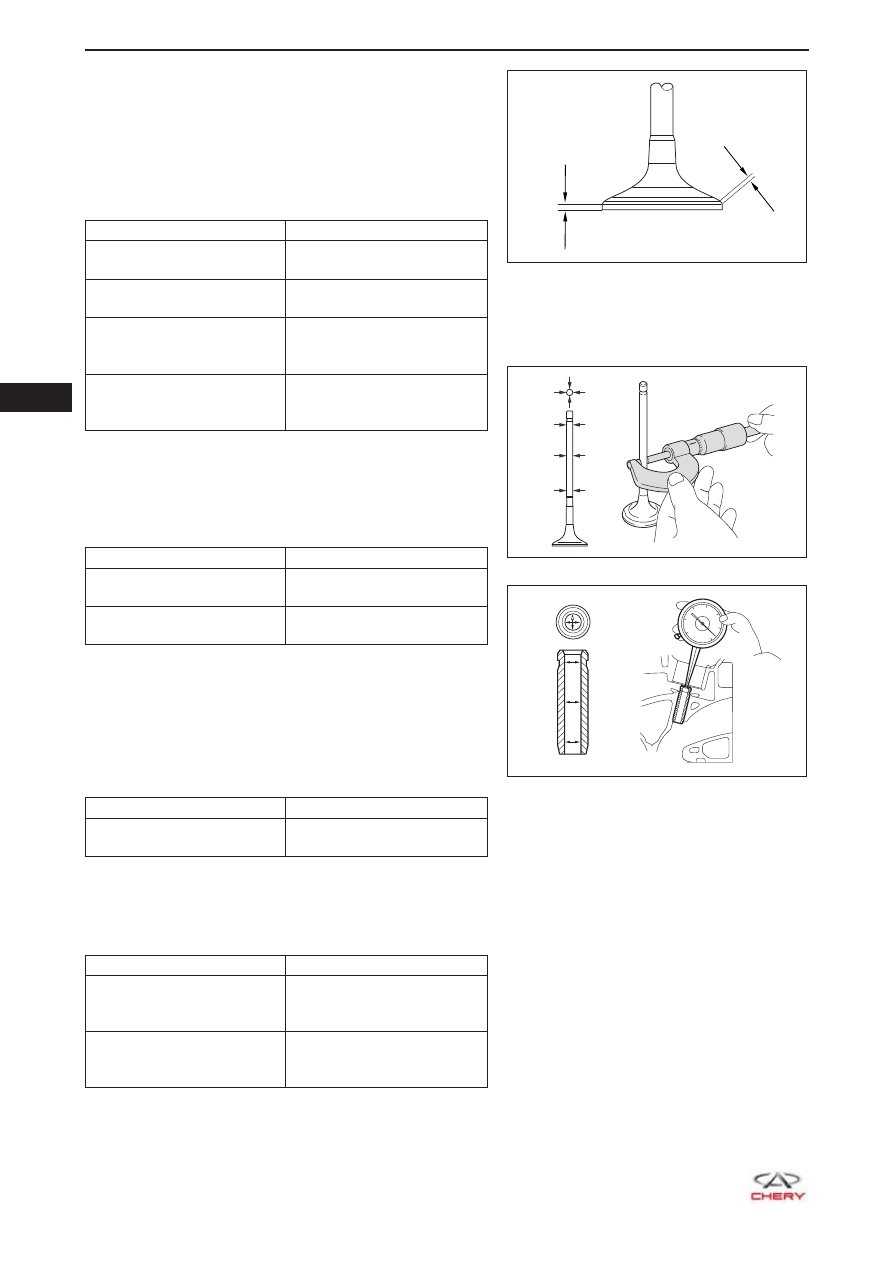

c.   Проверка тарелки клапана.

 Измерьте толщину «a» тарелки клапана и за-

•

пишите ее значение.

 Проверьте, ровная ли контактная поверхность

•

тарелки клапана с седлом и осуществляется
ли контакт с седлом по центру наклонной по-
верхности тарелки клапана, а также измерьте
ширину поверхности «b».

Замеряемый параметр

Значение (мм)

Толщина тарелки впускно-

го клапана

0,9

Толщина тарелки выпуск-

ного клапана

0,7

Ширина контактной по-

верхности тарелки впуск-

ного клапана

2,263

Ширина контактной по-

верхности тарелки вы-

пускного клапана

2,828



Если измеренные величины не соответствуют
указанным значениям, замените клапан.

d.   Проверка диаметр стержня клапана.


Измерьте микрометром диаметр стержня
клапана.

Замеряемый параметр

Значение (мм)

Диаметр стержня впуск-

ного клапана

5,98 ± 0,008

Диаметр стержня выпуск-

ного клапана

5,96 ± 0,008



Если диаметр стержня клапана не соответствует
указанным значениям, проверьте зазор между
стержнем и направляющей клапана.

e.   Проверка зазора между стержнем и

направляющей клапана.



Измерьте нутромером диаметр отверстия в
направляющей клапана.

Замеряемый параметр

Значение (мм)

Внутренний диаметр на-

правляющей клапана

6 - 6,015



Зазор между стержнем клапана и
направляющей клапана равен величине
внутреннего диаметра направляющей клапана
минус величина диаметра стержня клапана

Замеряемый параметр

Значение (мм)

Зазор между стержнем

впускного клапана и на-

правляющей

0,012 - 0,043

Зазор между стержнем

выпускного клапана и на-

правляющей

0,032 - 0,063



Если зазор не соответствует указанным
значениям, замените клапан или направляющую
клапана.

RT21070585

b

a

RT21070586

RT21070587

  07

07-61

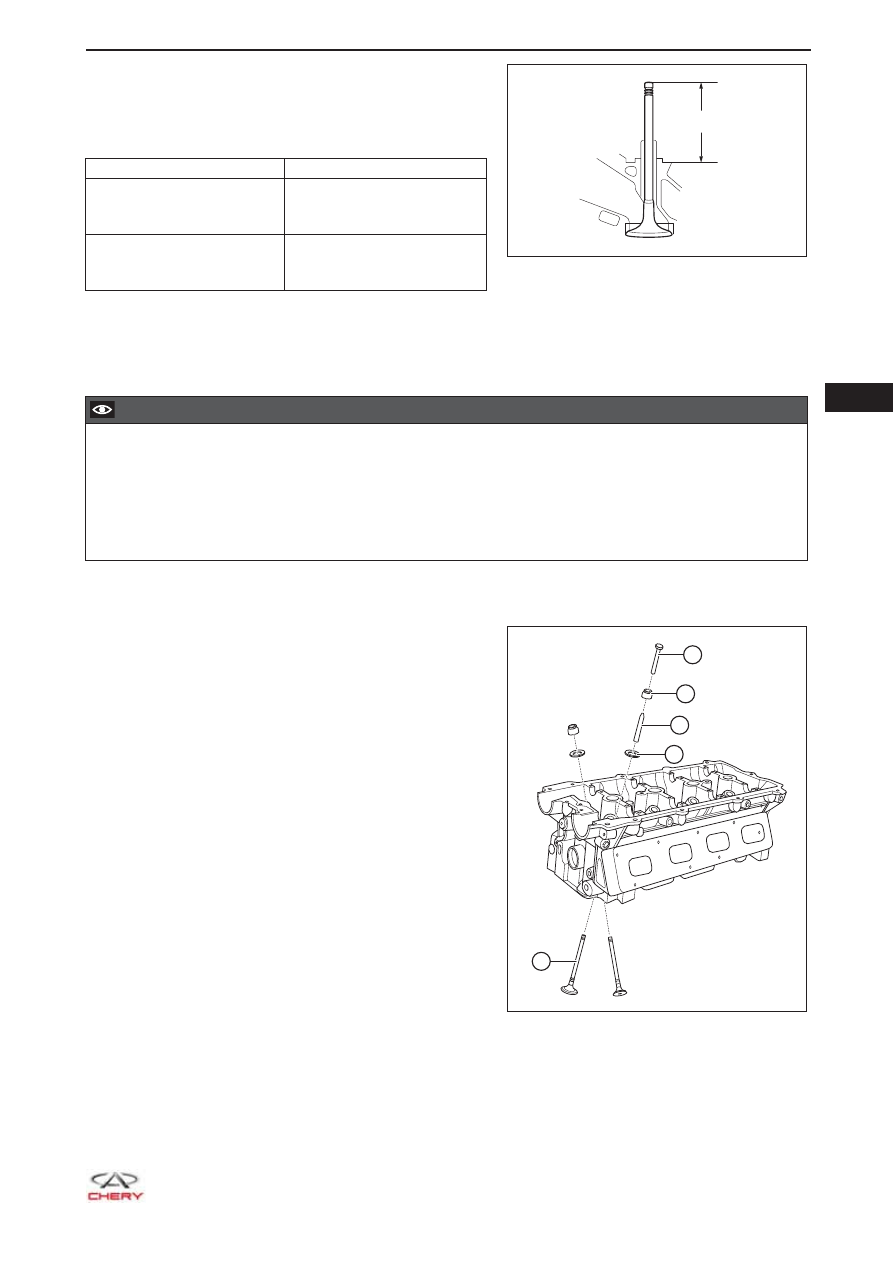

4.  Проверка выступающей части стержня клапана.

a.  При помощи штангенциркуля измерьте

расстояние “a” (выступающая часть стержня
клапана) между торцем стержня клапана и
торцем седла пружины клапана.

Замеряемый параметр

Значение (мм)

Выступающая часть

стержня впускного кла-

пана

31,497 - 31,515

Выступающая часть

стержня выпускного кла-

пана

31,497 - 31,515



Если выступающая часть стержня клапана не соответствует указанным значениям, замените
клапан.

Сборка

  ВНИМАНИЕ

Перед установкой опустите в масло на несколько минут новый маслосъемный колпачок.

•

Перед установкой клапанной пружины проверьте, правильно ли установлена нижняя тарелка

•

клапанной пружины.

Поскольку используется клапанная пружина с переменным шагом витков, то при установке ее

•

следует направлять окрашенной стороной по направлению к нижней тарелке клапанной пружи-
ны.

К СВЕДЕНИЮ:



Перед сборкой следует тщательно очистить все компоненты.

1.  Установите клапан (1) в головку блока цилин-

дров.

 К

СВЕДЕНИЮ:

 Не перепутайте впускные и выпускные клапа-

•

ны при установке.

Перед установкой клапана нанесите тонкий слой

•

моторного масла на торец стержня клапана.

2.  При необходимости установите новую нижнюю

тарелку клапанной пружины (2).

 К

СВЕДЕНИЮ:



Дно нижней тарелки клапанной пружины должно
быть обращено к головке блока цилиндров.

3.  Установите маслосъемный колпачок.

 К

СВЕДЕНИЮ:



Нанесите тонкий слой моторного масла на по-
верхность установки маслосъемного колпачка
перед его установкой.
a.  Установите направляющую втулку для

маслосъемных колпачков (3) на стержень
клапана.

b.  Установите маслосъемный колпачок (4) на

направляющую втулку для маслосъемных
колпачков.

c.   Для установки маслоотражающего

колпачка на место слегка постучите
по приспособлению для установки
маслосъемных колпачков.

a

RT21070588

5

4

3

2

1

RT21070589

       07

07-62

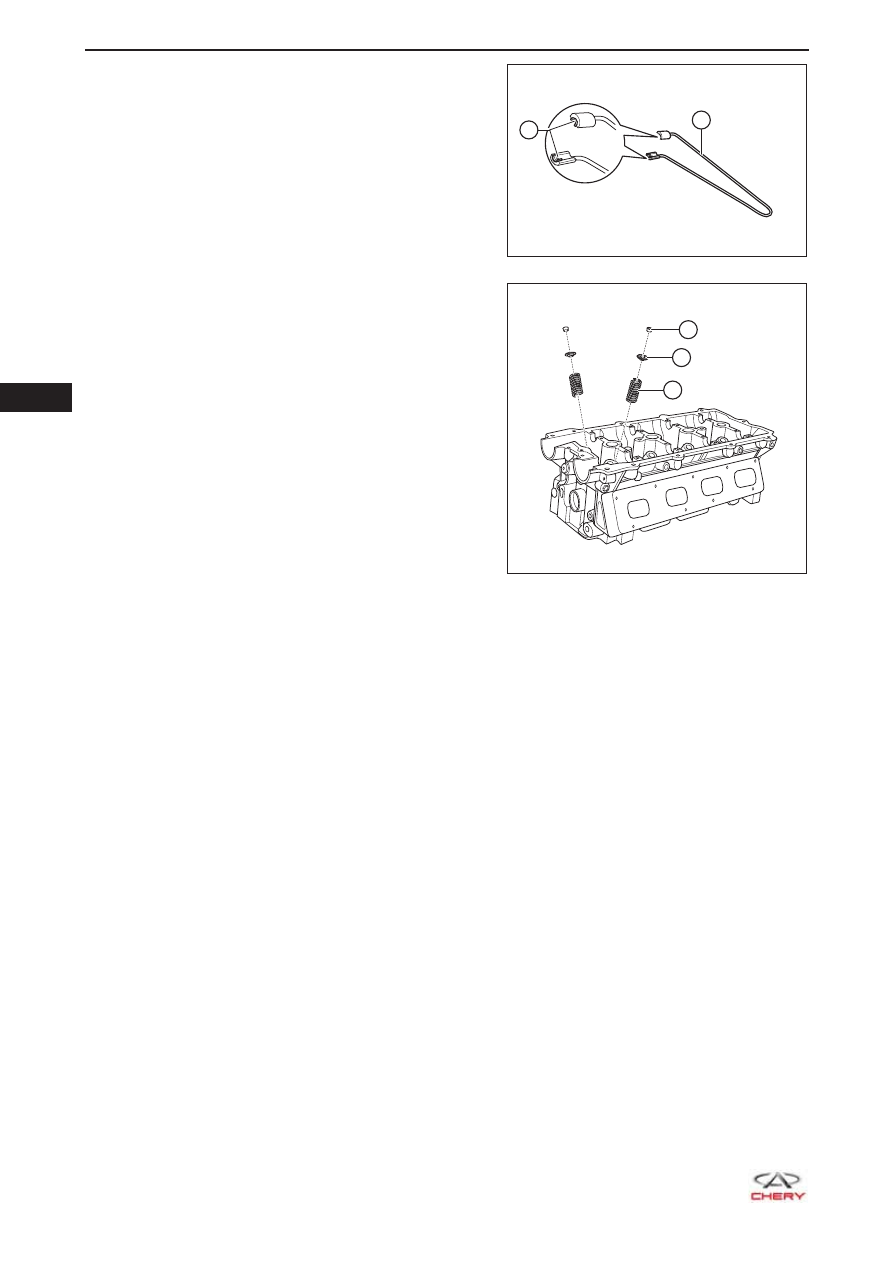

4.  Установите сухарь клапана (1) в приспособление для

установки сухарей клапанов (2).

5.  Установите клапанную пружину (1) и верхнюю тарел-

ку клапанной пружины (2).

6.  Сожмите клапанную пружину с помощью рассухари-

вателя и установите на место сухарь клапана (3).

7.  Слегка ударьте по сухарю клапана резиновым молотком, чтобы гарантировать установку сухаря

на место после сборки.

2

RT21070590

1

RT21070591

2

1

3

  07

07-63

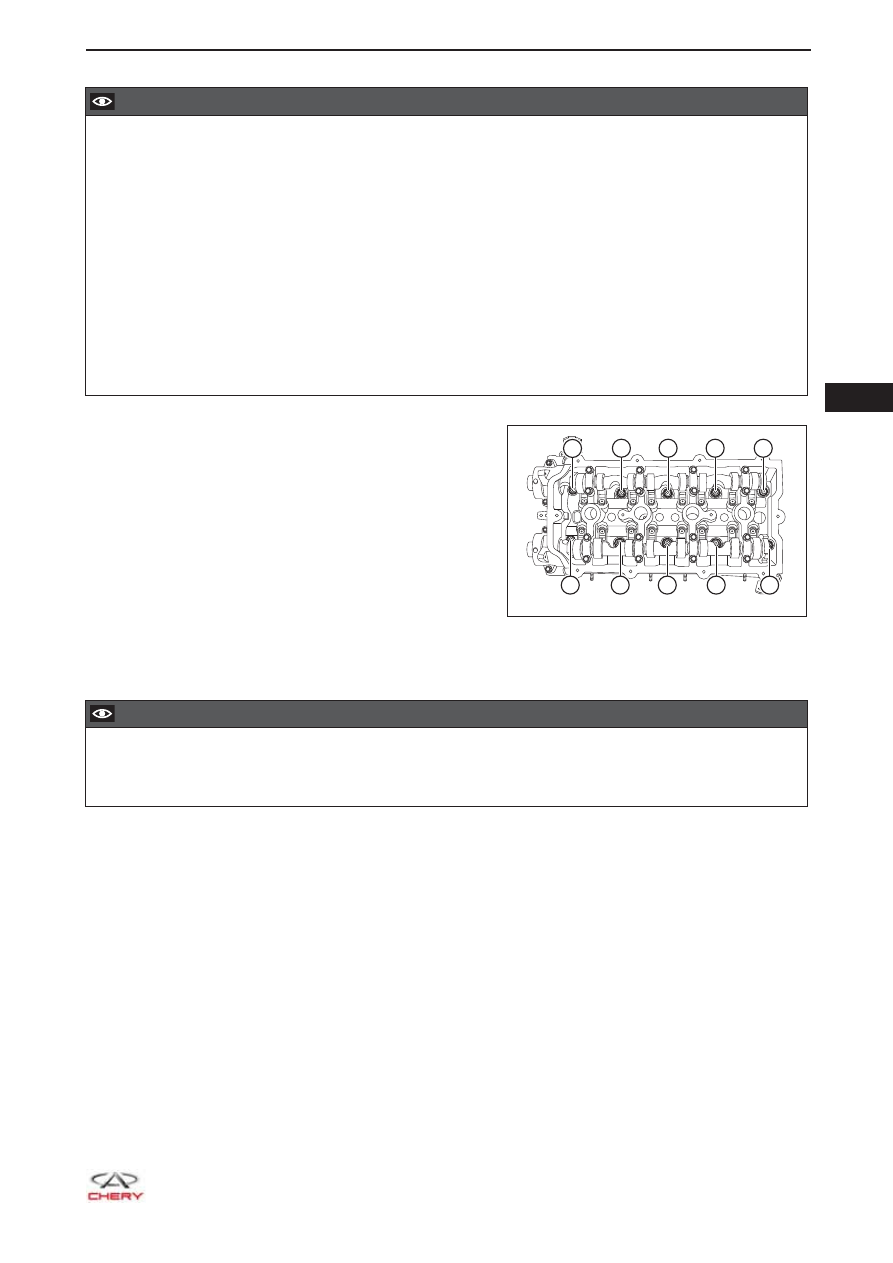

Установка

  ВНИМАНИЕ

Удалите остатки герметика и масла с головки блока цилиндров и блока цилиндров.

•

Замените прокладку головки блока цилиндров.

•

Убедитесь, что прокладка головки блока цилиндров чистая и не имеет повреждений в виде ско-

•

лов и царапин. Прокладка головки блока цилиндров должна устанавливаться вверх стороной с
номером детали.

Установите прокладку головки блока цилиндров на плоскость блока цилиндров с помощью

•

установочного штифта.

Очистите поверхность соприкосновения

•

головки блока цилиндров со стороны камер сгорания и

верхнюю плоскость блока цилиндров, а также резьбовые отверстия. На дне резьбовых отвер-
стий не должно быть скопления моторного масла.

При установке поршни не должны находиться в верхней мертвой точке, чтобы исключить их кон-

•

такт с открытыми клапанами при установке коромысел.

Устанавливайте шайбы болтов крепления головки блока цилиндров вверх стороной с фаской и

•

плоской стороной к головке блока цилиндров.

1.  Затяните болты крепления головки блока цилин-

дров в указанной на рисунке последовательности
(1) - (10):
a.  Нанесите небольшое количество масла на

головку и резьбовую часть болта.

b.  Установите болты на место и затяните их рукой.
c.   При затяжке болтов крепления головки блока

цилиндров следуйте указанной ниже процедуре:



Этап  1: Затяните болты моментом 45±5 Н·м
в последовательности (1) - (10), указанной на
рисунке.



Этап 2: Поверните болты в направлении по
часовой стрелке на 180°±10° в указанной
последовательности.

  ВНИМАНИЕ

Перед установкой проверьте болты крепления головки блока цилиндров. Если они повреждены,

•

немедленно замените их.

Затягивайте болты крепления головки блока цилиндров строго в соответствии с приведенной

•

выше процедурой, чтобы обеспечить технологические нормы эксплуатации автомобиля.

2.  Установка остальных компонентов должна производиться в порядке, обратном снятию.

RT21070592

8

4

5

9

7

3

2

6

10

1
