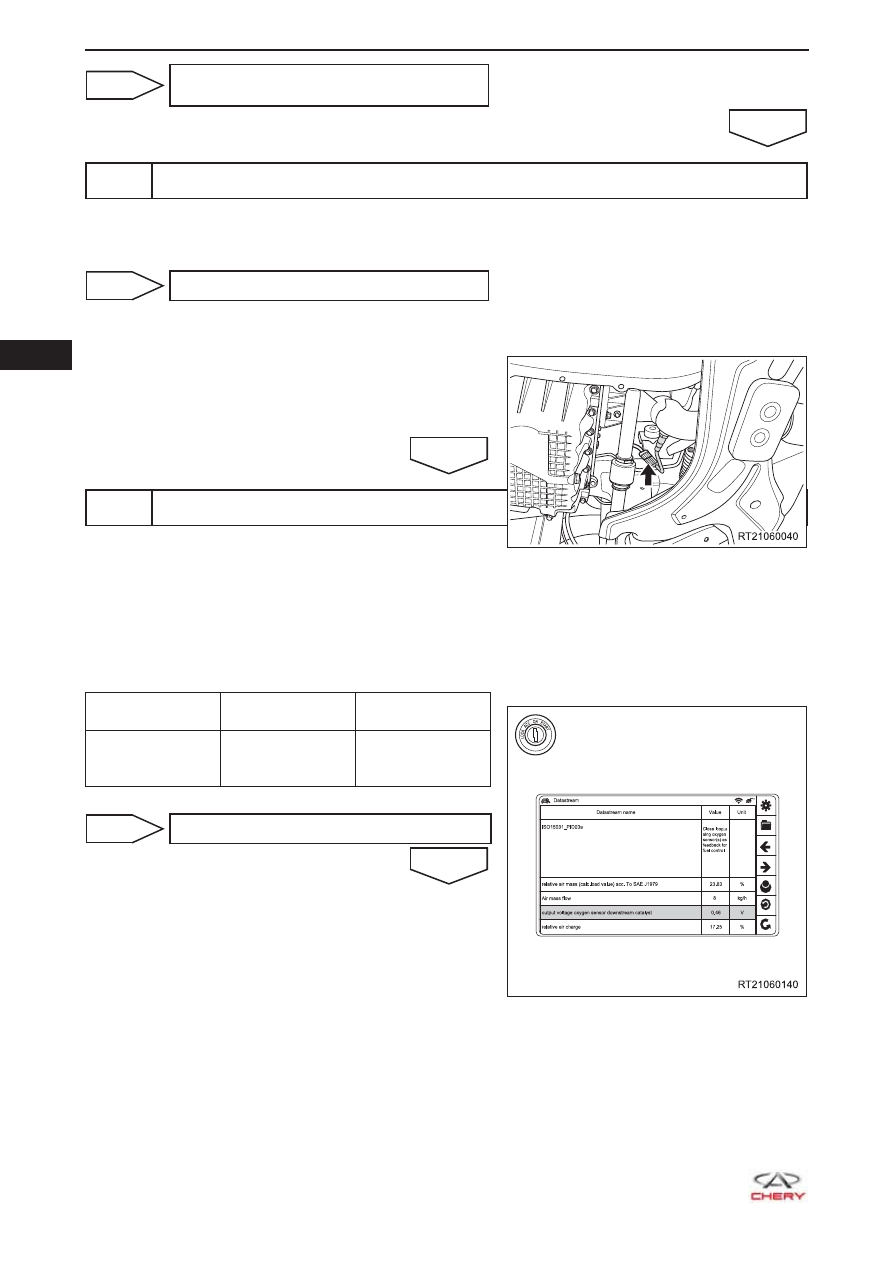

       06

06-78

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверка разъема заднего кислородного датчика

a.  Отсоедините разъем нижнего кислородного датчика.

b.  Проверьте разъем заднего кислородного датчика.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка сигнала заднего кислородного датчика

a.  Присоедините разъем E-043 нижнего кислородного

датчика.

b.  Поверните замок зажигания в положение ON, запустите двигатель и дайте ему поработать 3 ми-

нуты на холостом ходу.

c.  С помощью диагностического тестера измерьте напряжение сигнала заднего кислородного

датчика, либо с помощью мультиметра измерьте напряжение между контактами 2 и 1 разъема
E-043.

Подключение

мультиметра

Условия

Условия

проверки

E-043 (2) -

E-043 (1)

Двигатель рабо-

тает

Незначительно

отклоняется от

примерно 0,45 В

ДА



Переходите к этапу 7

НЕИСПРАВНОСТЬ

  06

06-79

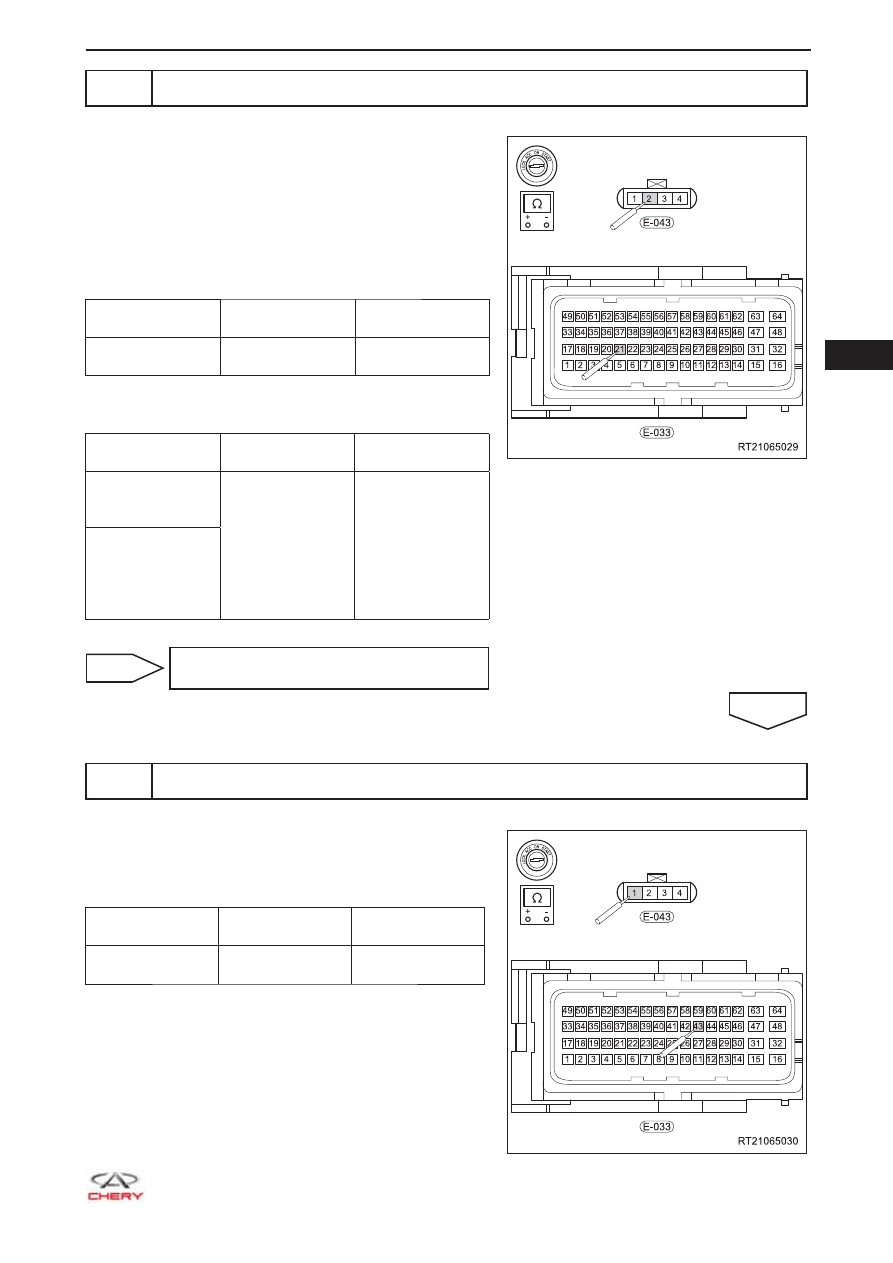

4

Проверка цепи сигнала заднего кислородного датчика

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-033 блока ECM.

c.  Отсоедините разъем E-043 заднего кислородного

датчика.

d.  Проверьте жгут проводов между контактами разъ-

ема заднего кислородного датчика и контактами
разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-043 (2) - E-033

(21)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-043 (2) - E-033

(21) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-043 (2) или

E-033 (21) - «поло-
жительный» вывод

аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем (за-
дний кислородный датчик – блок ECM)

ДА

5

Проверка цепи соединения на «массу» заднего кислородного датчика

a.  Проверьте жгут проводов между контактами разъ-

ема заднего кислородного датчика и контактами
разъема блока ECM.



Проверка на обрыв

Подключение

мультиме тра

Условия

Условия

проверки

E-043 (1) -

E-033 (43)

Всегда

Проводимость

имеется

       06

06-80



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия

проверки

E-043 (1) - E-033 (43) -

«Масса» кузова

Всегда

Отсутствие

проводимо-

сти

E-043 (1) или E-033 (43) - «по-

ложительный» вывод аккуму-

ляторной батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (задний кисло-
родный датчик - блок ECM)

ДА

6

Проверка заднего кислородного датчика

a.  Снимите задний кислородный датчик.

b.  Проверьте задний кислородный датчик на наличие следующих проблем.

Внутрь датчика попала влага, значительно меняется температура и поврежден чувствитель-

•

ный элемент.

Кислородный датчик «отравлен» (свинец, сера, бром, кремний и т.д.)

•

НЕИСПРАВНОСТЬ



Замените задний кислородный датчик

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняются ли диагностические коды P0136-00, P0137-00, P0138-00, P0140-00,

P2270-00 или P2271-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-81

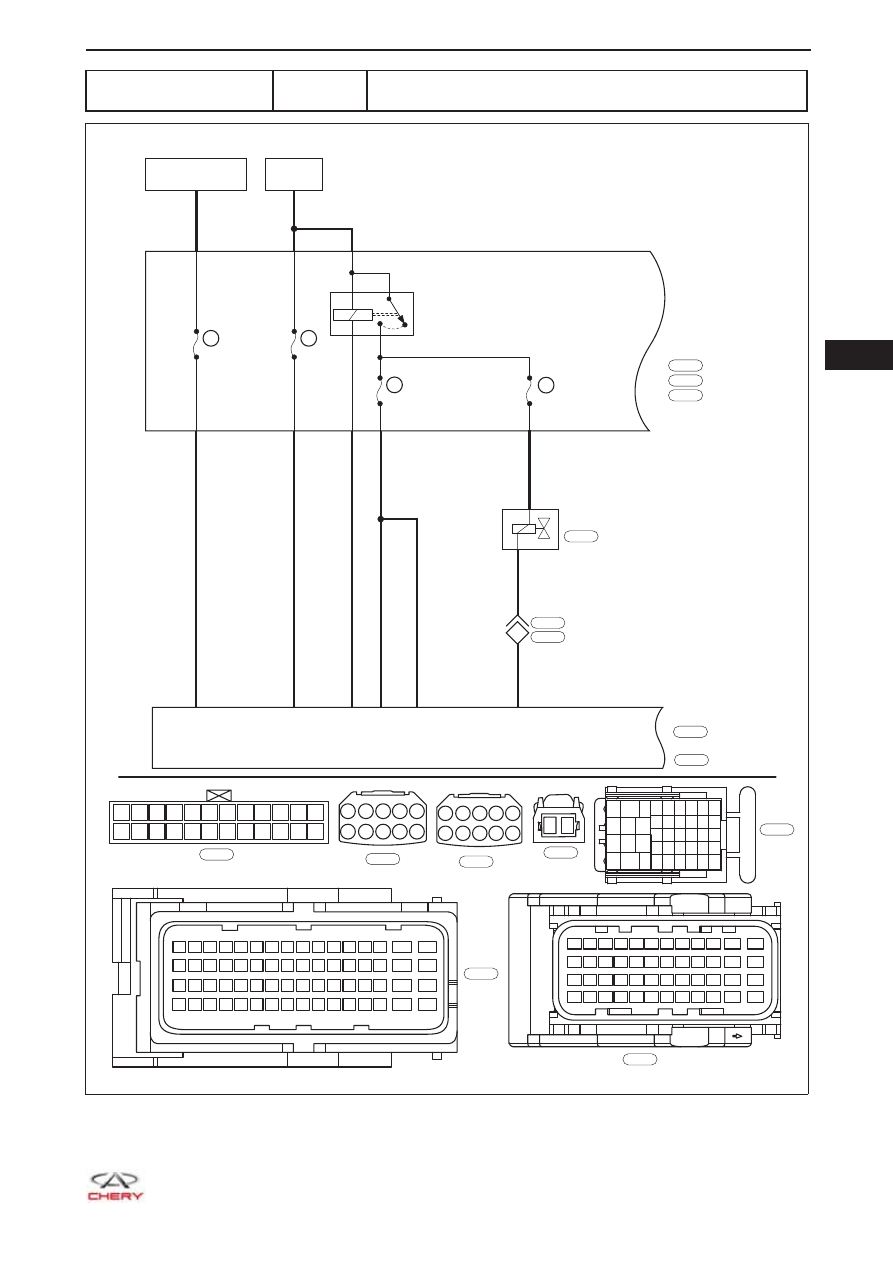

Диагностический код

P0201-00

Цилиндр 1 - цепь форсунки

ET21065007

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

GW

RL

C3

15A

EF08

1-4

2

1

GW

15

E-007
E-038

E-010

1

2

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

L

E-023

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

B

E-010

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

ECM-1

E-035

E-023

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ РЕЛЕ
БЛОКА ECM

ФОРСУНКА 1

БЛОК
ПРЕДОХРАНИ
ТЕЛЕЙ И РЕЛЕ
В МОТОРНОМ
ОТСЕКЕ
