Chery Tiggo 5 (T21). Руководство по ремонту - часть 52

       06

06-54

2

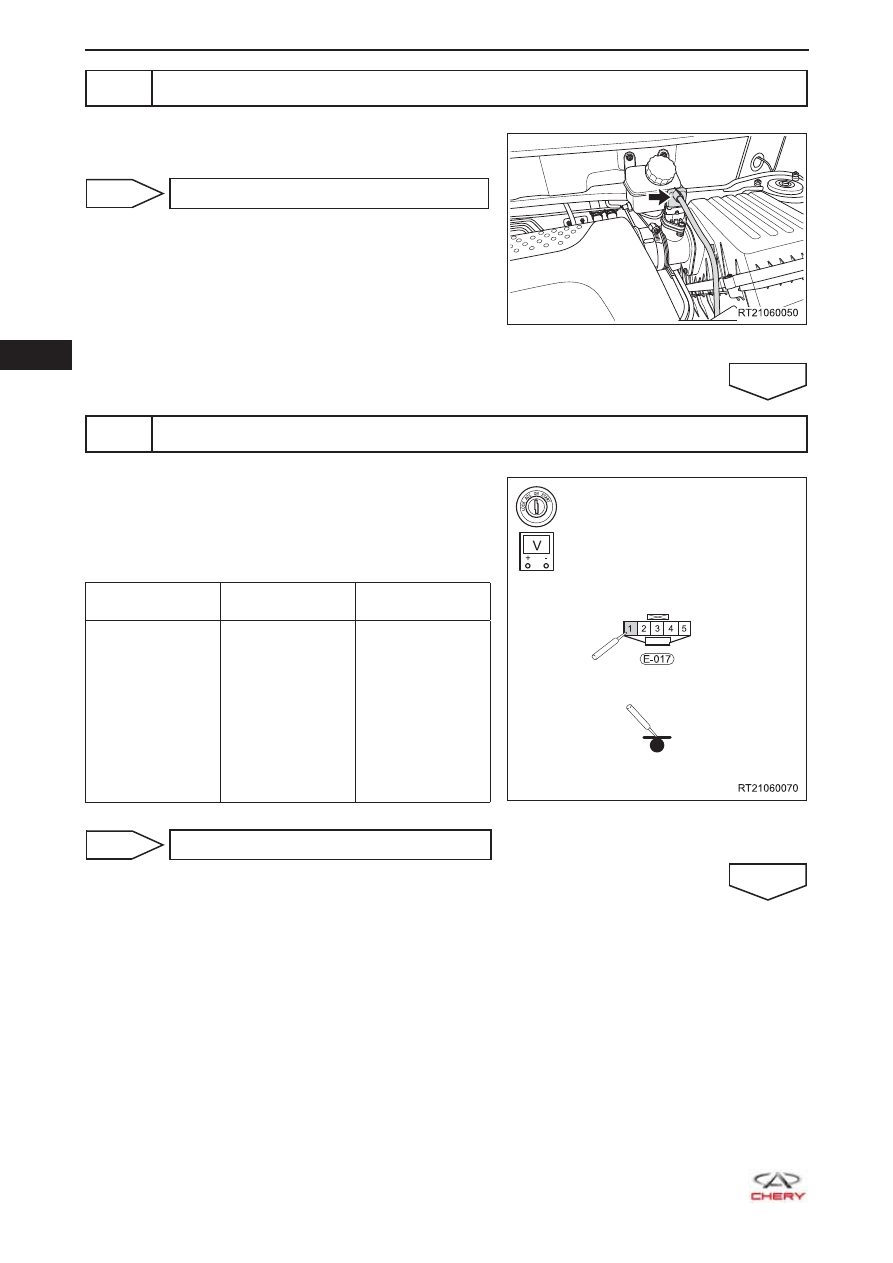

Проверьте разъем расходомера воздуха

a.  Отсоедините разъем E-017 расходомера воздуха.

b.  Проверьте разъем расходомера воздуха.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем



ДА

3

Проверка сигнала датчика температуры воздуха на впуске

a.  Присоедините разъем E-017 расходомера воздуха.

b.  Поверните замок зажигания в положение ON и запу-

стите двигатель.

c.  С помощью мультиметра измерьте напряжение меж-

ду контактом 1 разъема E-017 и «массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-017 (1) - "мас-

са" кузова

Двигатель рабо-

тает после про-

грева

Напряжение

составляет

примерно 1,6 В

(величина изме-

нения зависит от

модели); напря-

жение сигнала

не меняется при
увеличении ско-

рости.

ДА



Переходите к этапу 7

НЕИСПРАВНОСТЬ

  06

06-55

4

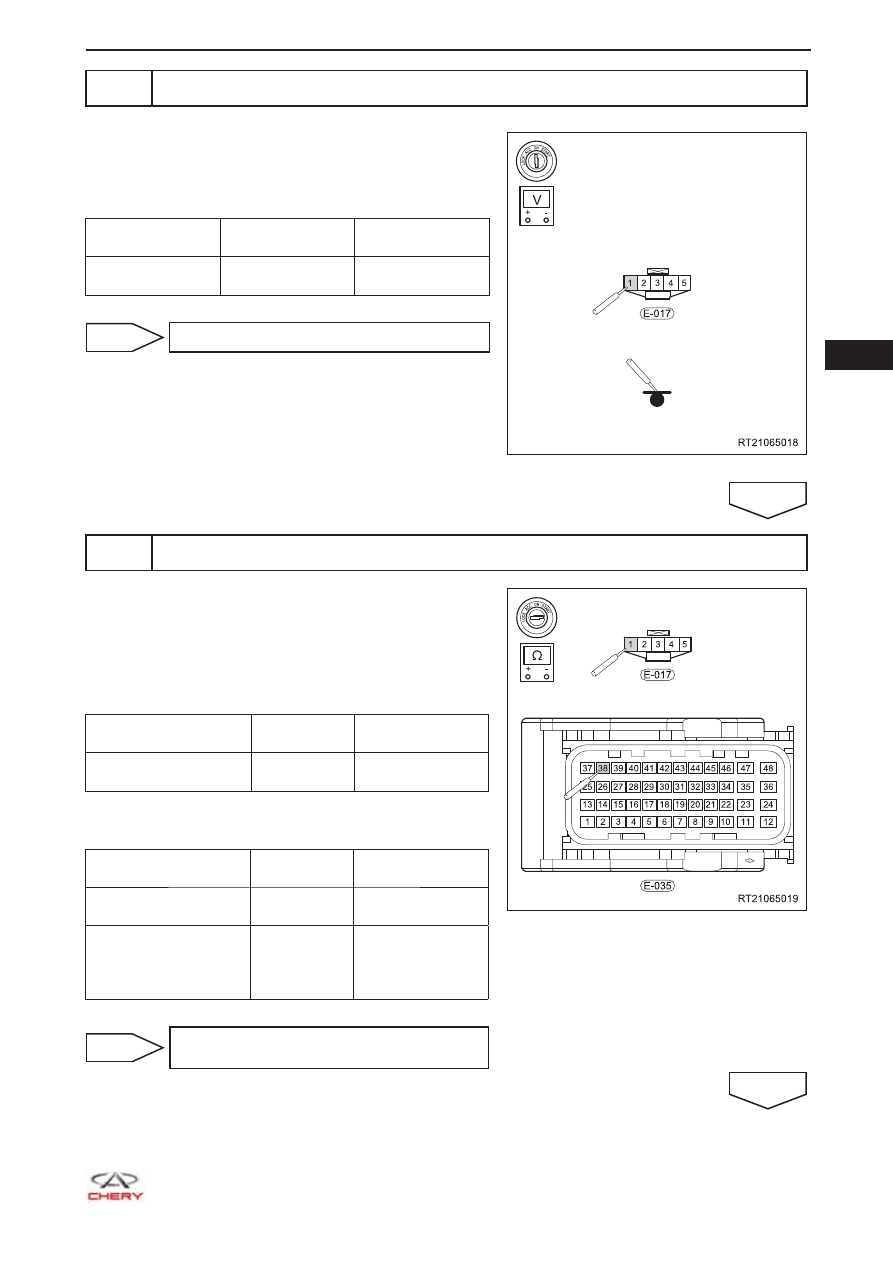

Проверка напряжения датчика температуры воздуха на впуске

a.  Отсоедините разъем E-017 расходомера воздуха.

b.  Поверните замок зажигания в положение ON.

c.  Проверьте величину напряжения между контактом

разъема и «массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-017 (1) - "мас-

са" кузова

Замок зажигания

в положении ON

5 В

ДА



Переходите к этапу 6

НЕИСПРАВНОСТЬ

5

Проверка цепи сигнала датчика температуры воздуха на впуске

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM.

c.  Проверьте жгут проводов между контактами разъе-

ма расходомера воздуха и контактами разъема бло-
ка ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-017 (1) - E-035 (38)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия

проверки

E-017 (1) - E-035 (38)

- «Масса» кузова

Всегда

Отсутствие про-

водимости

E-017 (1) или E-035

(38) - «положитель-

ный» вывод аккуму-

ляторной батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(расходомер воздуха - блок ECM)

ДА

       06

06-56

6

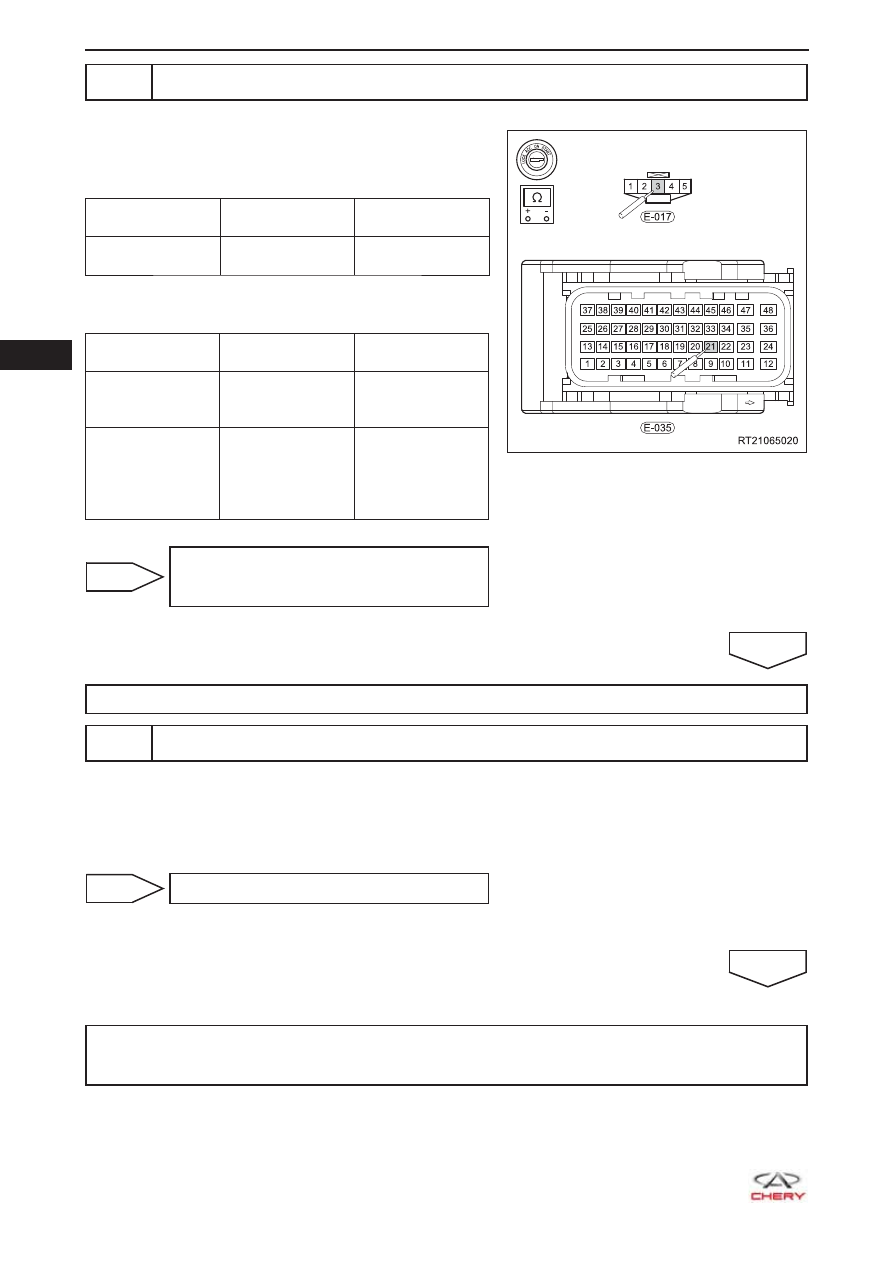

Проверка цепи «массы» датчика давления на впуске

a.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-017 (3) - E-035
(21)

Всегда

Проводимость
имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-017 (3) - E-035

(21) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-017 (3) или

E-035 (21) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (расходомер
воздуха – блок ECM)

ДА

Замените расходомер воздуха и затем переходите к этапу 7.

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0112-00 или P0113-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-57

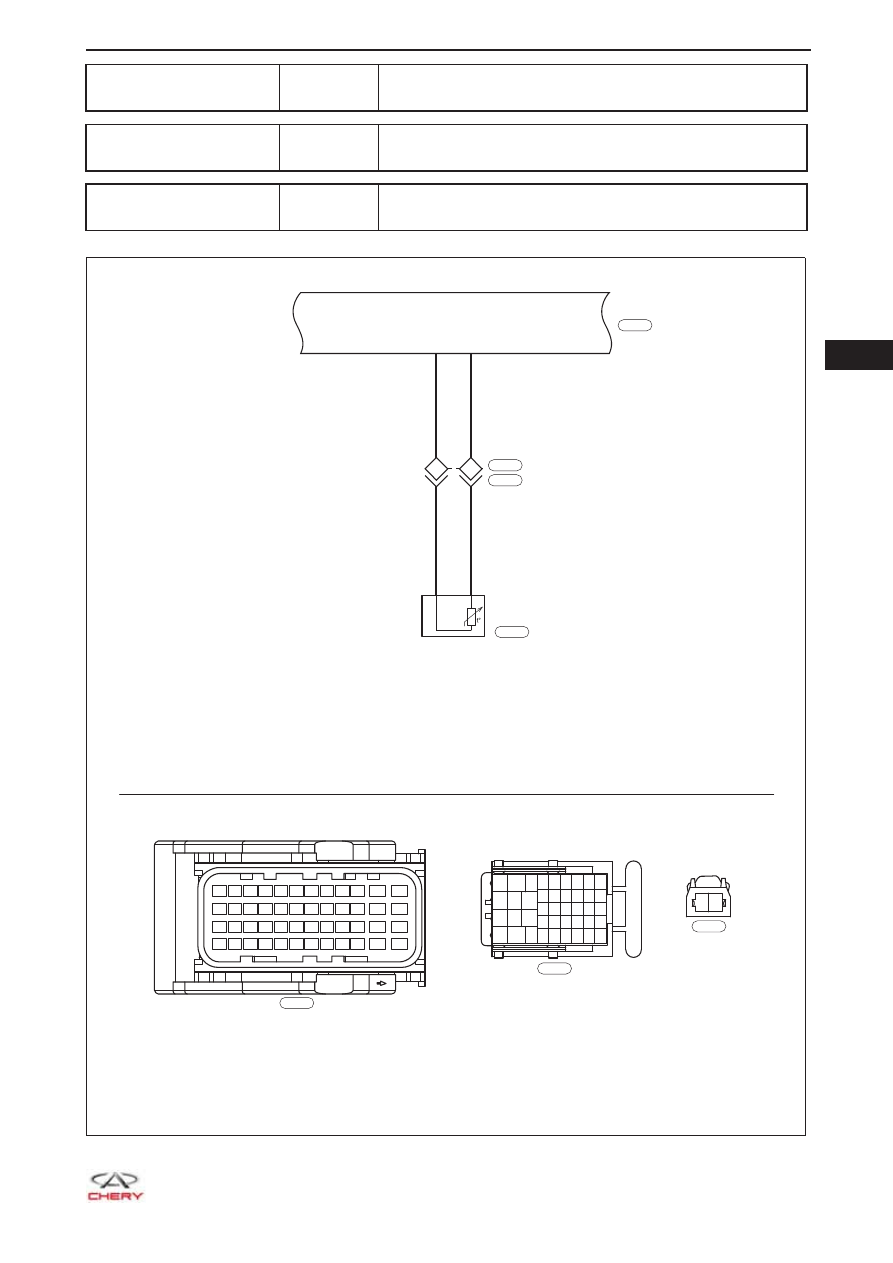

Диагностический код

P0116-00

Диапазон температуры охлаждающей жидкости
двигателя/Характеристики

Диагностический код

P0117-00

Низкий уровень сигнала температуры охлаждаю-
щей жидкости двигателя

Диагностический код

P0118-00

Высокий уровень сигнала температуры охлаждаю-
щей жидкости двигателя

ET21065005

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

2

1

1-37

1-20

Y

LG

Y

LG

1 2

10

9

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

9

3

5

3

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007

E-038

L

E-021

E-021

ECM-1

E-035

ДАТЧИК ТЕМПЕ
РАТУРЫ ОХЛАЖ
ДАЮЩЕЙ
ЖИДКОСТИ
