Electrical Schematics

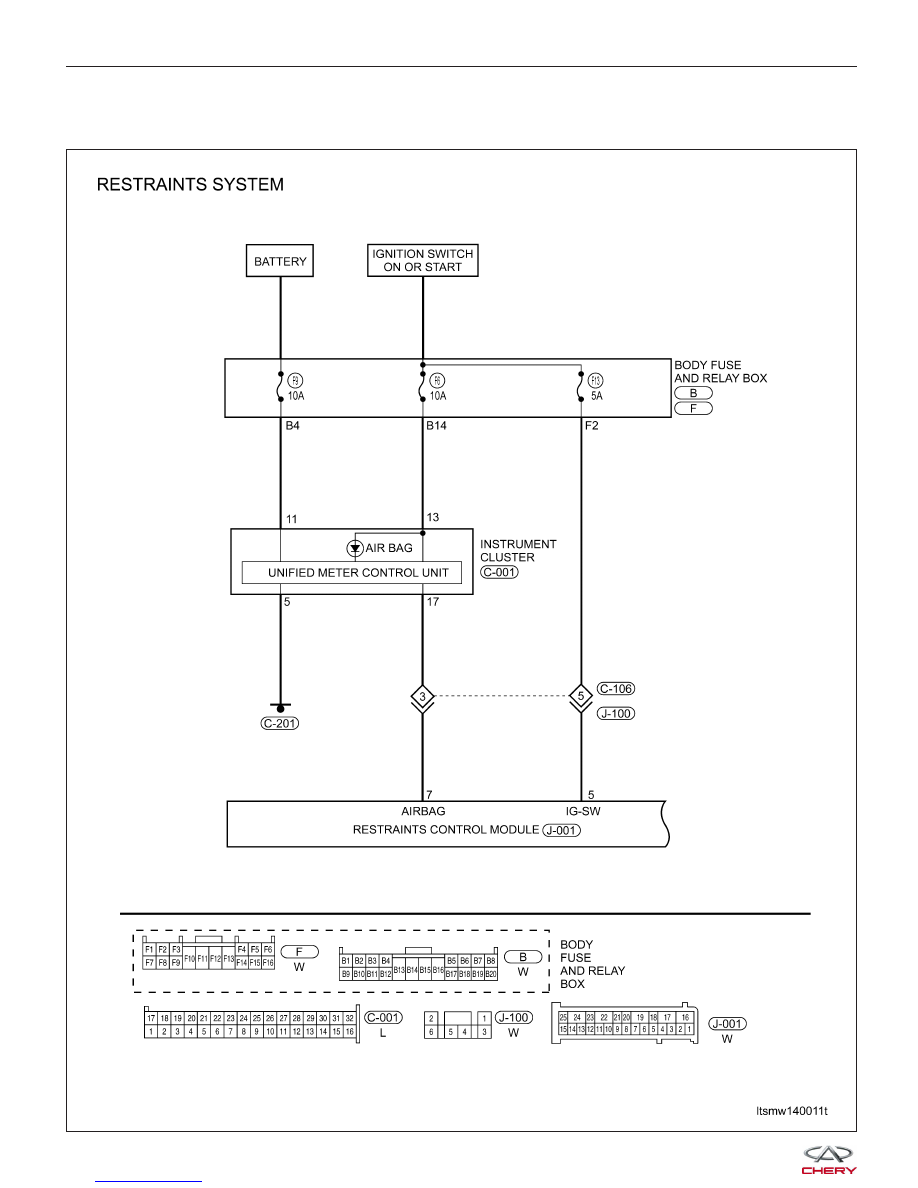

Airbag Control System (Page 1 of 3)

GENERAL INFORMATION

LTSMW140011T

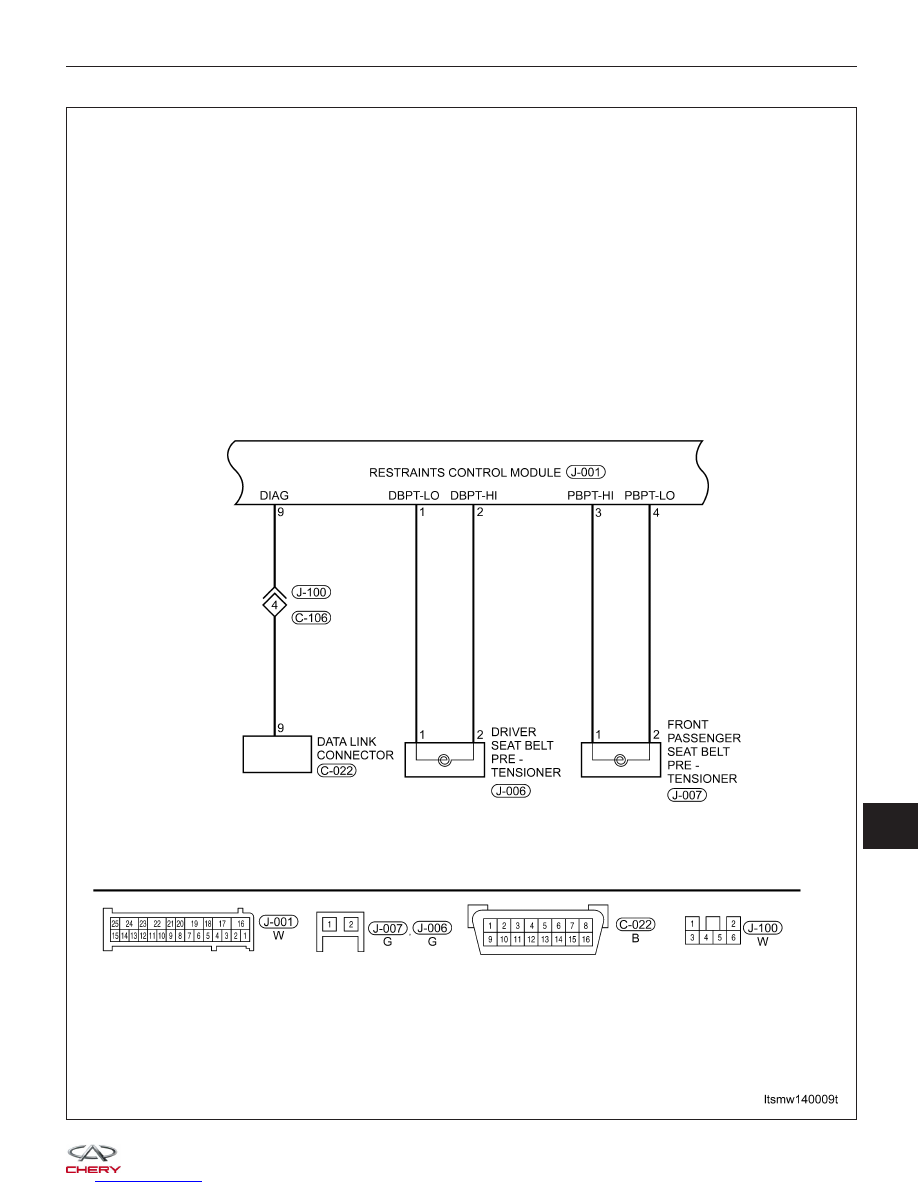

Airbag Control System (Page 2 of 3)

GENERAL INFORMATION

LTSMW140009T

14

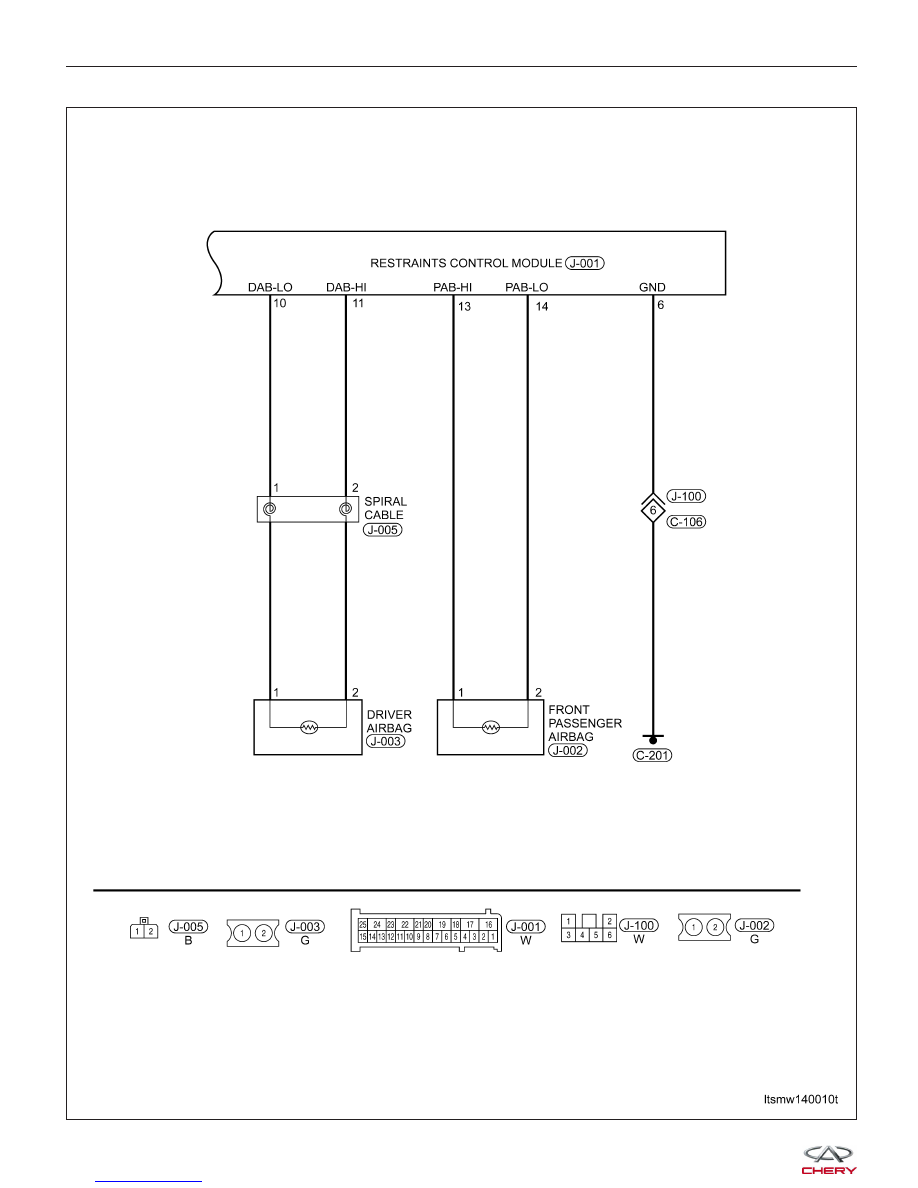

Airbag Control System (Page 3 of 3)

GENERAL INFORMATION

LTSMW140010T



Airbag Control Module Connector Pin-Out Table

PIN

CIRCUIT IDENTIFICATION

PIN

CIRCUIT IDENTIFICATION

1

Driver Seatbelt Pre-tensioner Lo

14

Front Passenger Airbag Lo

2

Driver Seatbelt Pre-tensioner Hi

15

-

3

Front Passenger Seatbelt Pre-tensioner Hi

16

-

4

Front Passenger Seatbelt Pre-tensioner Lo

17

-

5

Ignition Switch

18

-

6

GND

19

-

7

Airbag Lamp

20

-

8

-

21

-

9

Diagnostic Link K

22

-

10

Driver Airbag Lo

23

-

11

Driver Airbag Hi

24

-

12

-

25

-

13

Front Passenger Airbag Hi

GENERAL INFORMATION
