A11-2002                                                                                                                                                    CIRCUIT MANUAL

19



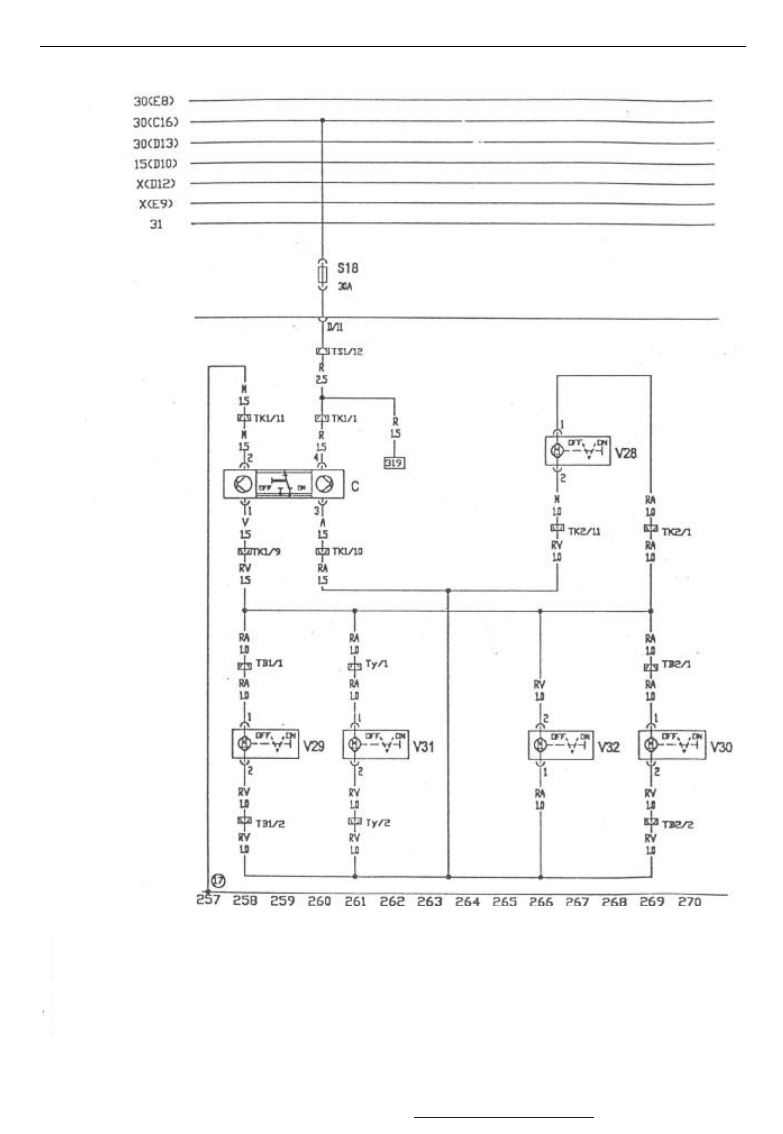

CENTRAL LOCKING



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

C    Central Locking Control Unit ( in left front door)      TB2 4 Holes Connector    (right B pillar side)

V28 Right Front Door Lock Control Motor                      TK1 12 Holes Connector    (left A pillar Side)

V29 Left Rear Door Lock Control Motor                          TK2 12 Holes Connector    (right A pillar Side)

V30 Right Rear Door Lock Control Motor                        Ty 2 Holes Connector (Left C pillar side)

V31 Luggage Compartment Lock Control Motor          (17) Ground Point Beside Central Electrical Box

V32 Fuel Tank Door Control Motor                                TB1 4 Holes Connector    (left B pillar side)

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

20

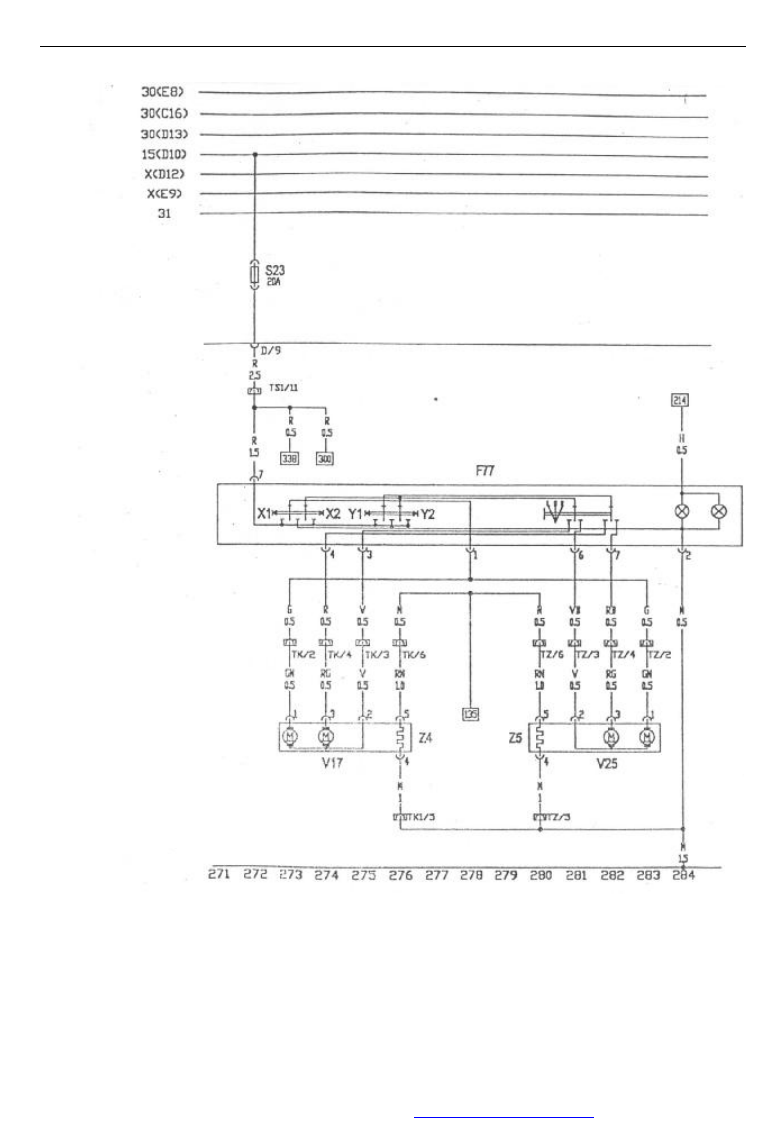

POWER MIRROR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREN

Z=PURPLE

G=YELLOW

F77 Mirror Switch                                                            Z4 Left Mirror Defogger





X1 Left Adjust                                                                  Z5 Right Mirror Defogger

X2 Right Adjust                                                                TK1 12 Holes Connector (left A pillar side )

Y1 Up Adjust                                                                    TK2 12 Holes Connector (right A pillar side)

Y2 Down Adjust                                                              TZ 2 Holes Connector (beside central electrical box)

V17 Left Mirror Control Motor                                        V25 Right Mirror Control Motor



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

21

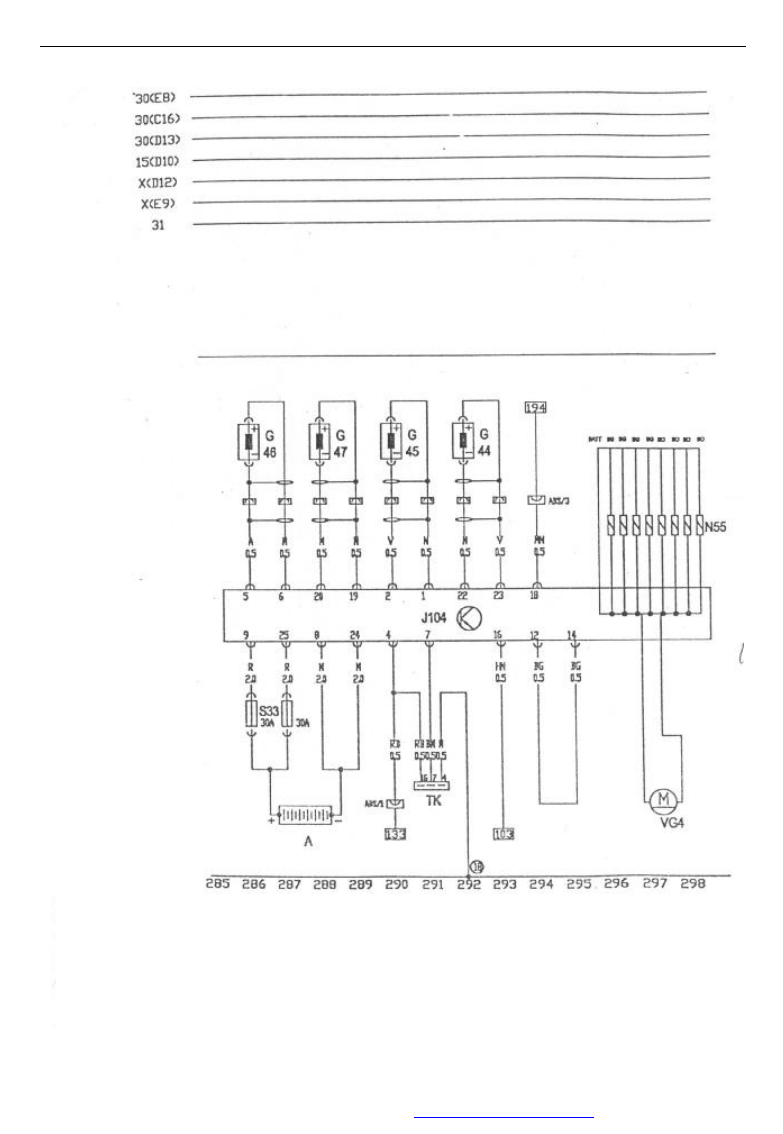

ABS



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

J104        ABS Controller                              G47 Left Front Wheel RPM Sensor

A            Battery                                            S33 ABS Solenoid Valve Power Fuse

N55        ABS Solenoid                                S34 ABS Hydraulic Pump Power Fuse

VG4        ABS Hydraulic Pump

      TK Diagnosis Connector

G44        Right Rear Wheel RPM Sensor      (18) Ground point, at ground carrier on central electrical box

G45        Right Front Wheel RPM Sensor

G46        Left Rear Wheel RPM Sensor

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

22

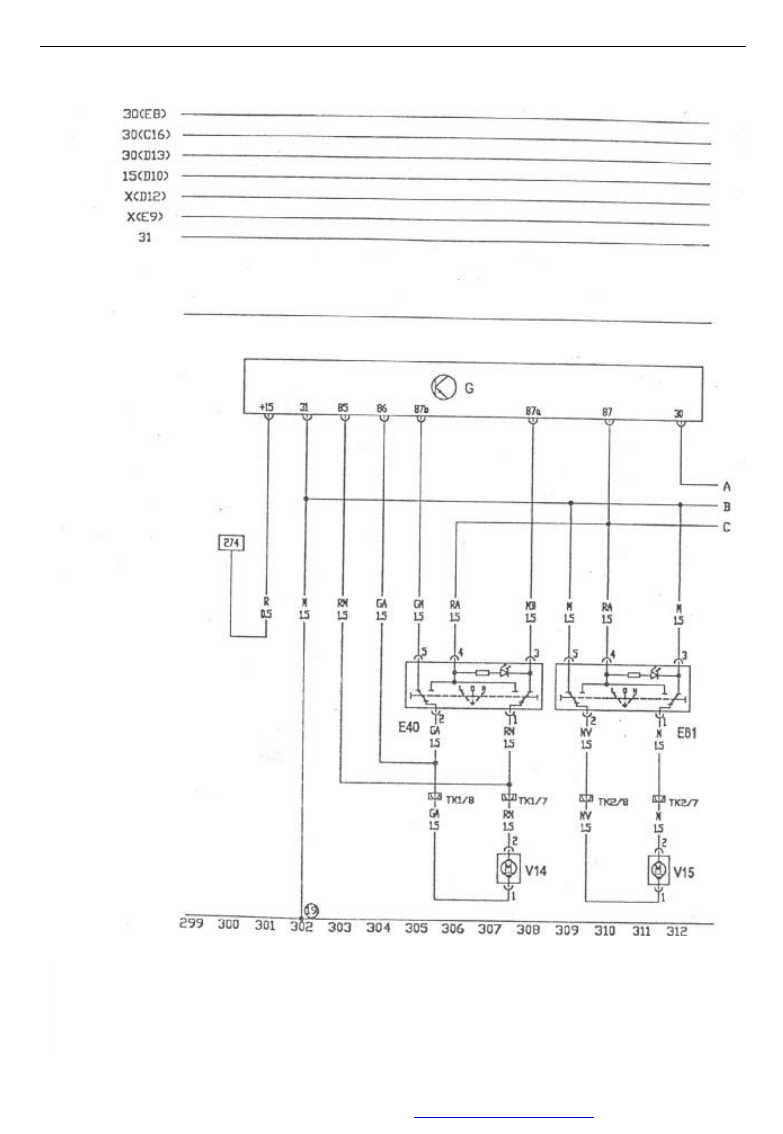

POWER GLASS LIFTER CONTROL UNIT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

G            Window Glass Lifter Module                    (19)        Beside Central Electrical Box

E40        Left Front Window Lifter Switch              TK1        12 Holes Connector (Left B Pillar Side)

E81        Right Front Window Lifter Switch            TK2        12 Holes Connector (Right B Pillar Side)

V14        Left Front Window Lifter Motor

V15        Right Front Window Lifter Motor
