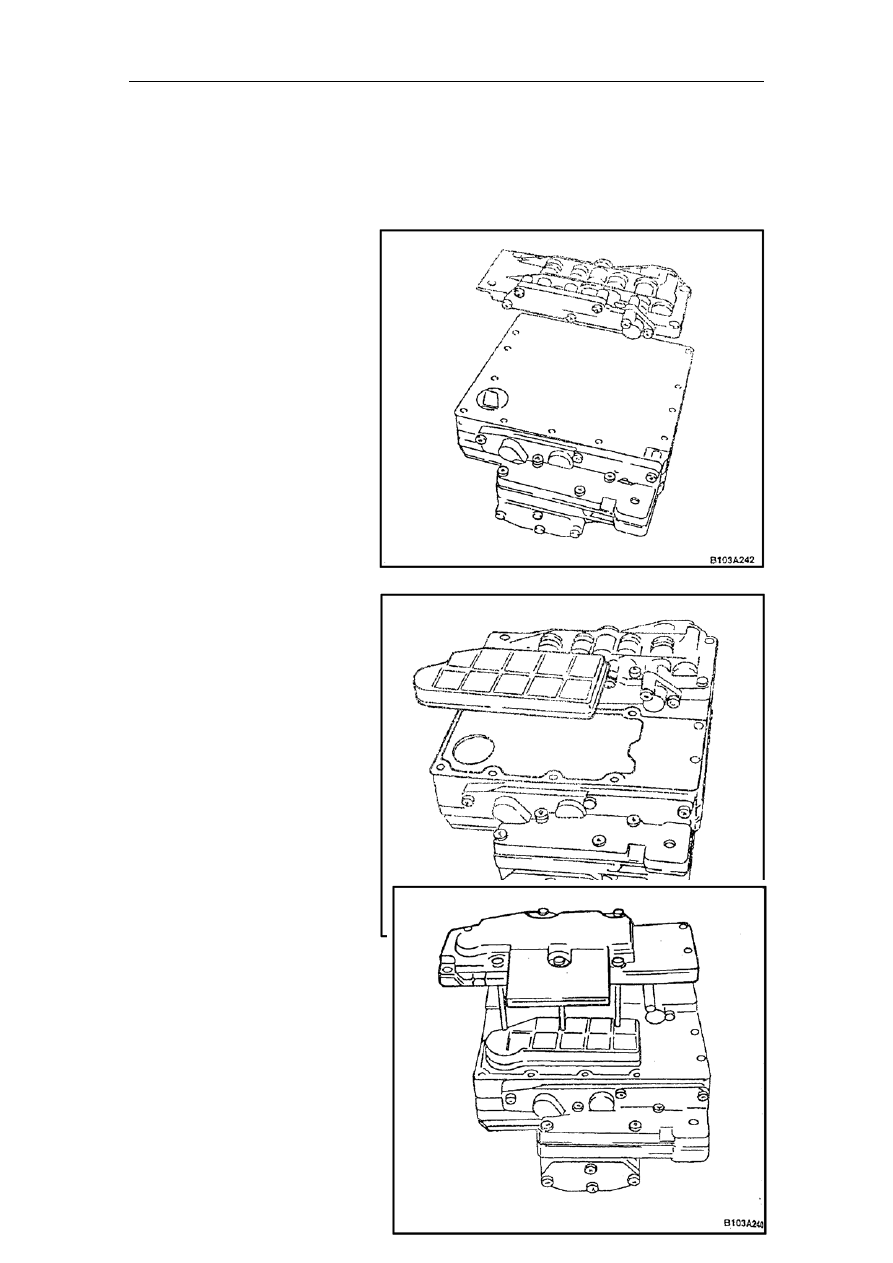

    Turn over the main valve plate;

  Install the shift valve ball and

throttle metal tab on bottom side

of the main valve plate;



    Install the bottom baffle;



. Install the bottom valve cover

and fix it with bolts; tightening

torque: 8Nm





7.

8.













9.











10










130

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

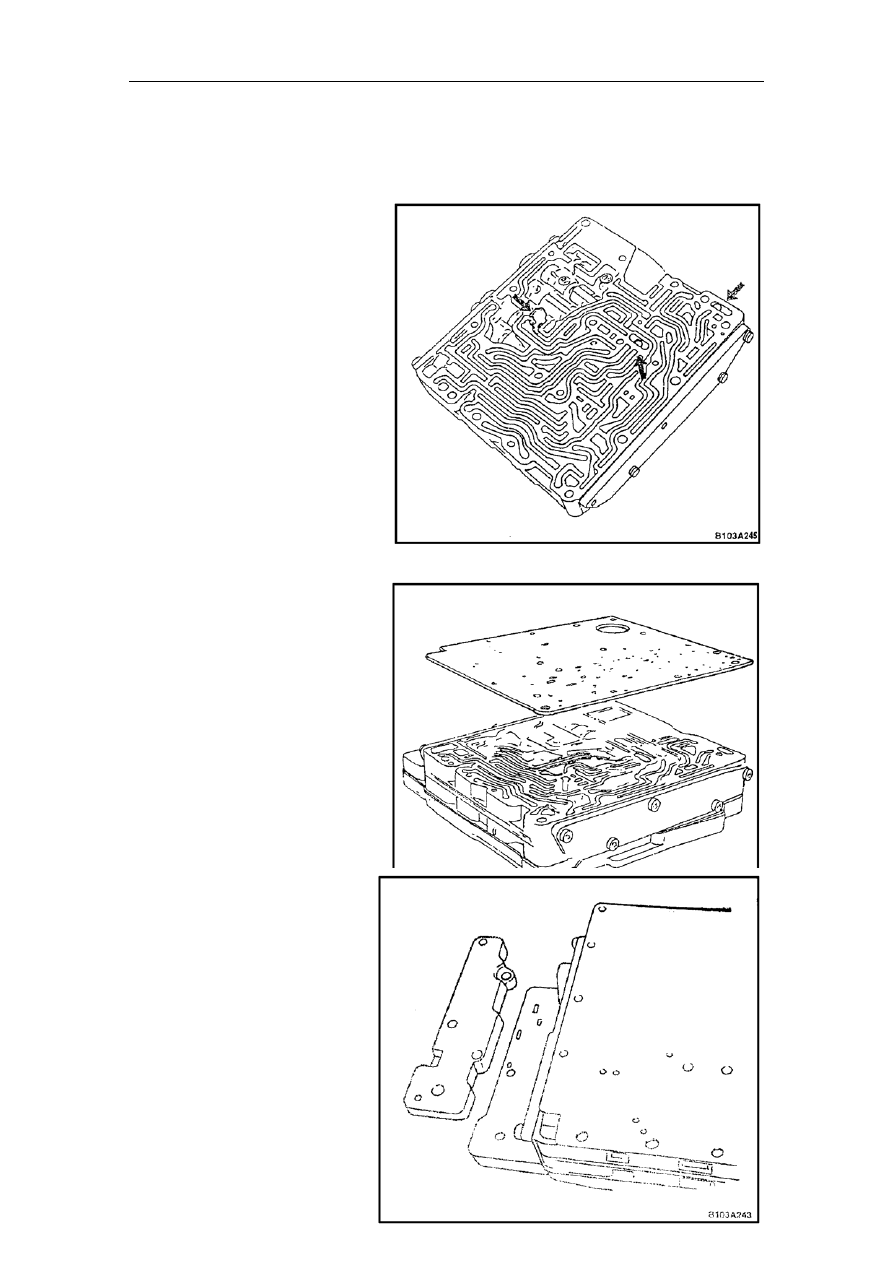

. Install the bottom valve board

and fix it with a bolt; tightening

torque: 8Nm



nstall oil feed filter screen and

gasket;



mission;

;

11















12. I










13. Install oil feed filter screen and

fix it with bolts; tightening

torque: 8Nm

14. Install the control valve plate

assembly on the trans

15. Install the assembled automatic

transmission on the vehicle






131

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual








Clutch A and brake D automatic

trol valve plate

con

1.

utomatic

2.

lve plate

assembly from the transmission;

l valve plate from the valve

plate;

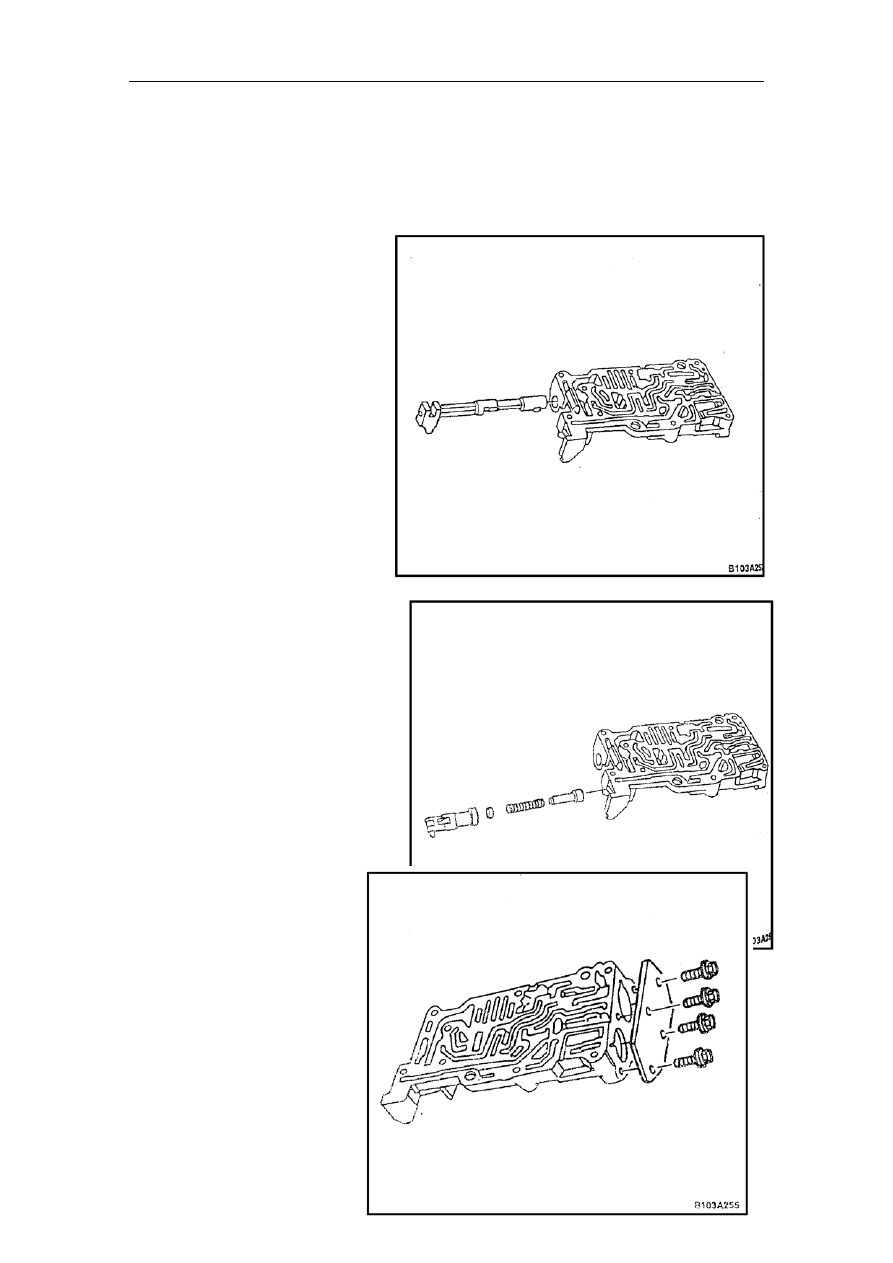

  Remove the manual shift valve;

    Take out the pressure regulator and

spring;



 Remove the side compression

plate on the valve plate;

Disassembly procedure:

Remove the a

transmission assembly from the

vehicle;

Remove the control va

3.  Remove clutch A and brake D’s

contro

4.







5.











6.











132

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

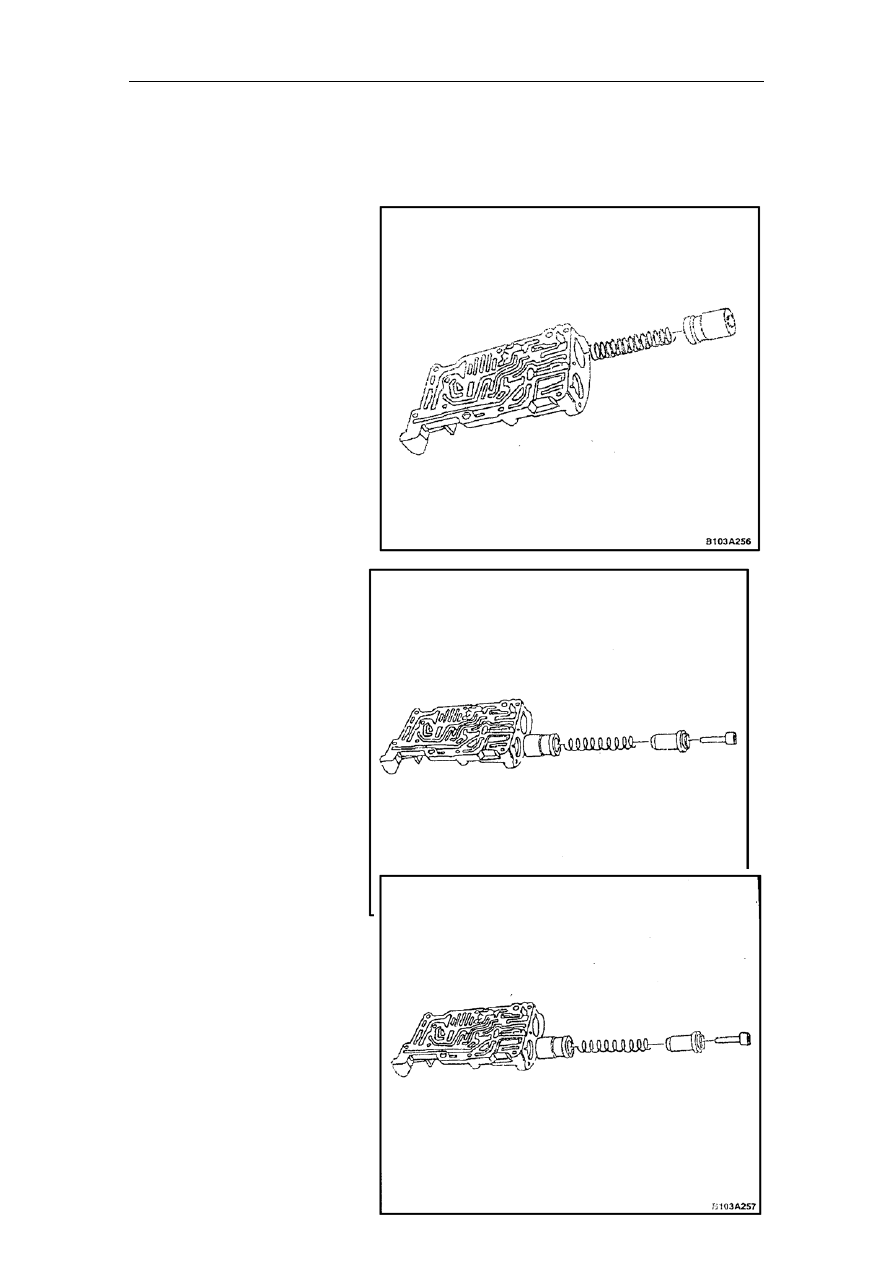

    Take out brake D control valve

spindle and spring;



 Take out clutch A control valve

spindle and spring;



Assembly procedure:

1.    Install clutch A control valve

spindle and spring;



7.
















8.
