Chery SQR 7160 sedan. Manual - part 56

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

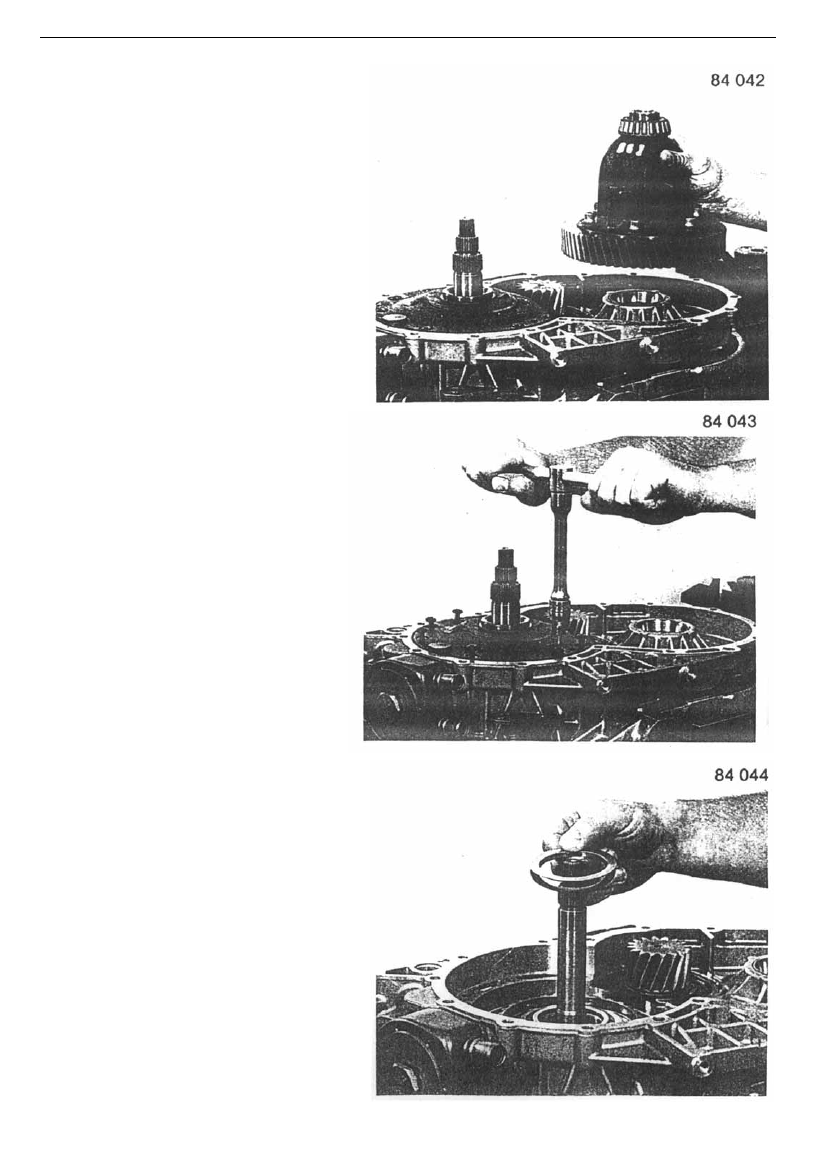

Remove differential and drive gear of the

speedmeter.























Remove central seat, oil pump and brake C

assembly.

Tool: 27# quincunx socket spanner.

NOTE:

During disassembling, hold transmission

firmly.















Remove the thrust washer C (with flang edge)

and adjust washer.



-34-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

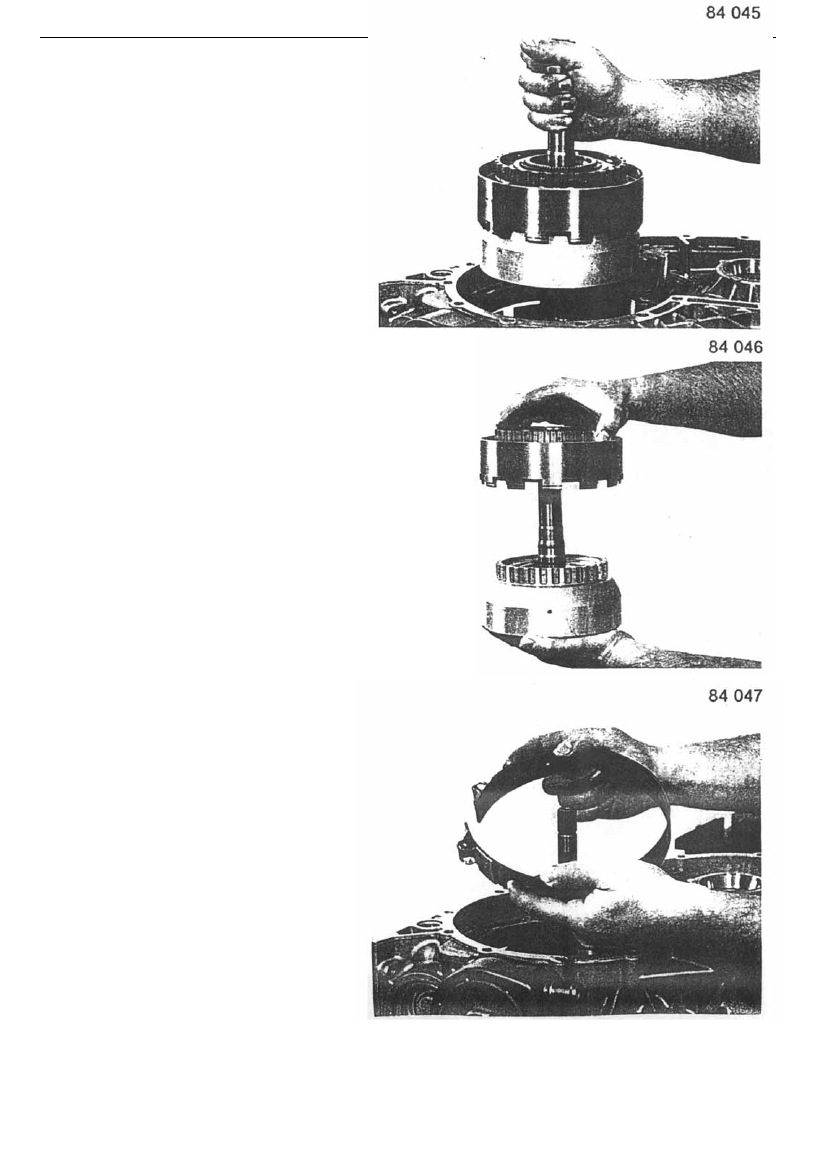

Loosen C-type brake band.

Remove clutch A, clutch B and 2nd gear

one-way overrunning clutch as an assembly.









Separate clutch A, clutch B and one-way

overrunning clutch.

















Slightly remove the tensioned brake band,

USE CARE not to bend brake band.



-35-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

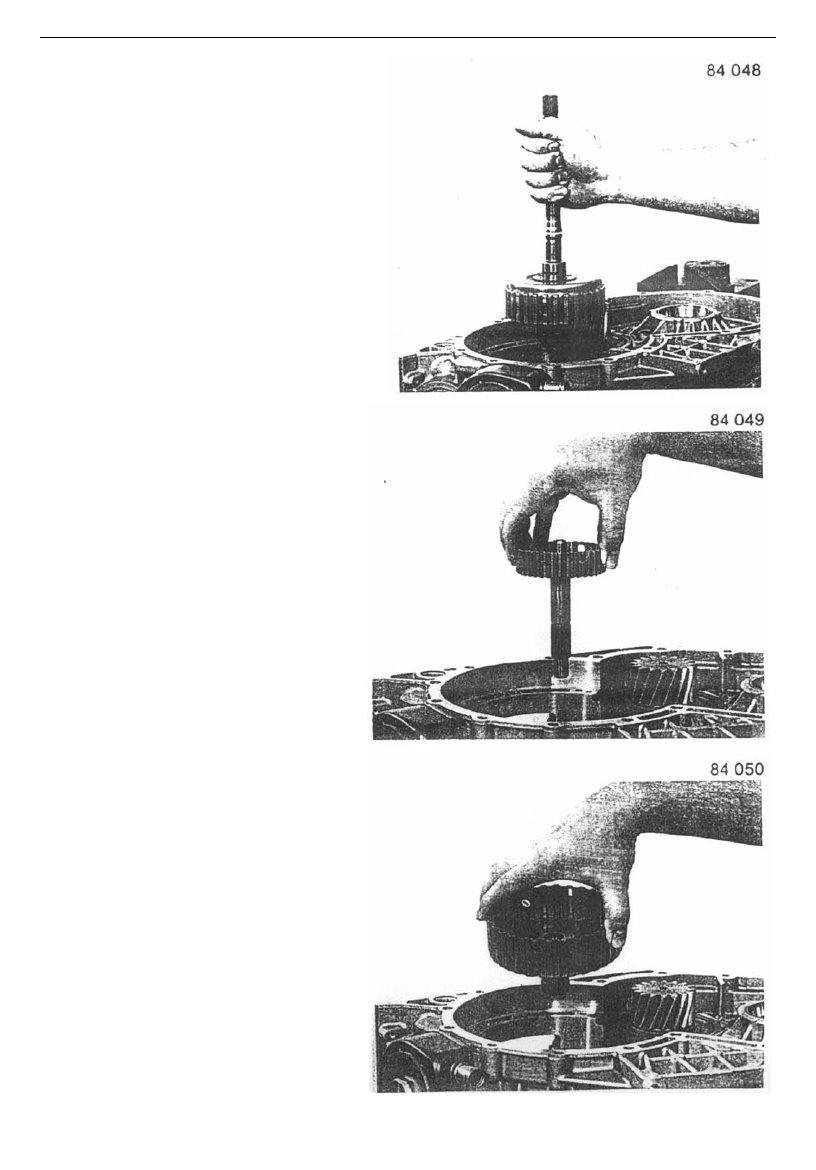

  Remove clutch E and input shaft.



























Remove center shaft, clutch E support and thrust

bearing together.























Remove sun gear shaft, clutch A support and

thrust bearing as an assembly.



-36-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

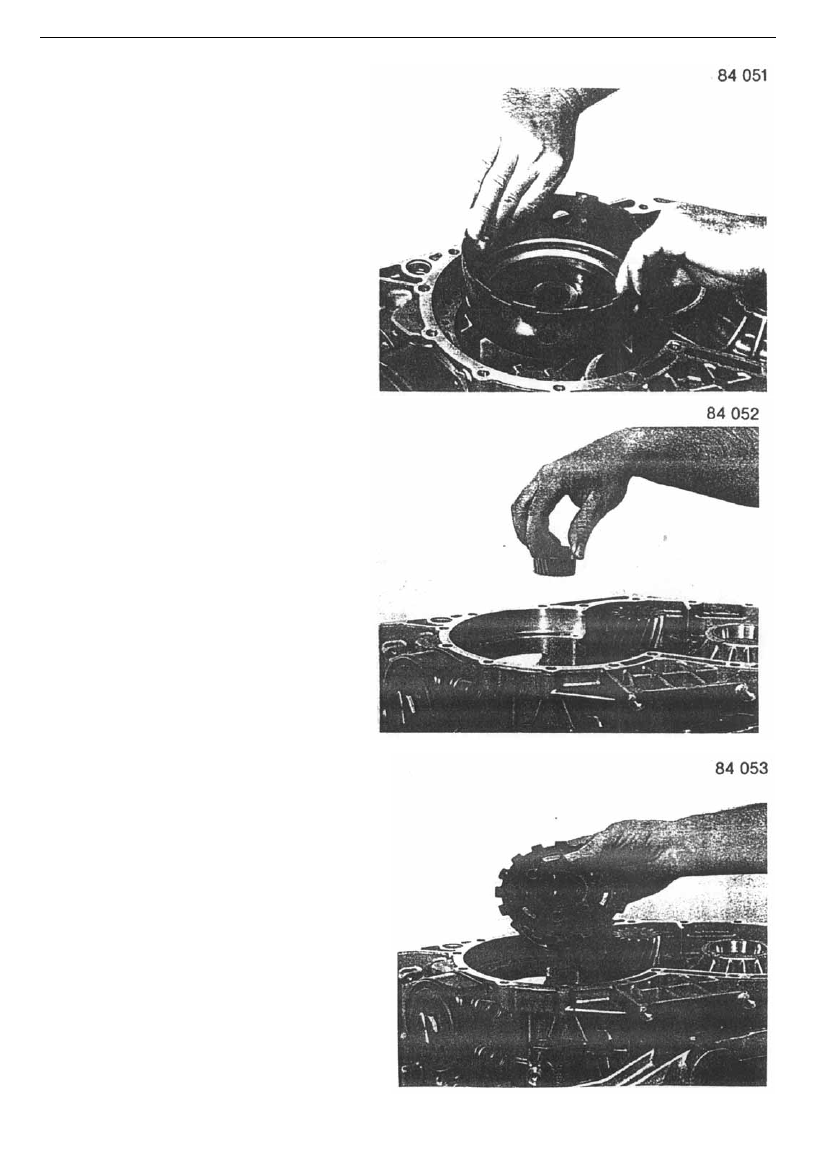

Remove sun gear drive drum and thrust bearing.





















Remove the sun gear.















As shown on fig., remove planetery mechanism





-37-
