Chery SQR 7160 sedan. Manual - part 29

CAC Gasoline Engine Maintenance And Servicing Manual

34



【9】: Removal and installation of the piston and rod assembly.



Removal:
——Remove  the  crankshaft  to  the  bottom  dead  center  of  the
cylinder. Check and make sure that there is a cylinder mark on the
connecting  rod  and  its  cap.  or  make  a  mark  on  each  cylinder
before removal.
——Remove  the  connecting  rod  bolts  and  remove  the  rod  cap.
Take  the  connecting  rod  bushing  out  and  stick  on  cylinder  marks
and labels on the upper or lower halves.
——Push the connecting rod and piston out of the cylinder with a
hammer wood handle. Take the piston and rod out.
——Remove  the  piston  ring  with  a  special  tool  or  the  piece  of
feeler  gauge.  And  make  labels  on  each  cylinder  and  upper  and
lower halves.
——Press the piston pin out of the piston hole and connecting rod
small end with a press . Then put the piston, piston ring and piston
pin together.

Cleaning and inspection:
——Clean and remove the carbon deposits from the piston, piston
ring and piston pin.
——Clean  and  remove  the  carbon  deposits  from  the  upper
cylinder bore.
——Measure the diameter of cylinder bore.                unit: mm

U







——Grind the cylinder bore with the service  gauge and  the

figured

twins angle is 50°—60°.
——Measure  the  diameter  of  each  piston  of  the  carburetor

engine.

Measurement  should  be  taken  at  the  position  10mm  to  the

bottom

skirt. For 480E piston, measurement should be taken at the





478 cylinder bore



480 cylinder bore

1

77.22—77.23

1

79.94—79.95

2

77.23—77.24

2

79.95—79.96

3

77.24—77.25

3

79.96—79.97

Factory

group

4

77.25—77.26

4

79.97—79.98

A

77.51—77.52

A

80.23—80.24

B

77.52—77.53

B

80.24—80.25

Factory

repair

C

77.53—77.54

C

80.25—80.26

standard

77.245—77.255

standard

79.965—77.975

Increase

0.29

77.525—77.535

oversize

0.29

80.245—80.255

For

mainte

nance



Increase

0.5

77.745—77.755

oversize

0.5

80.466—80.475

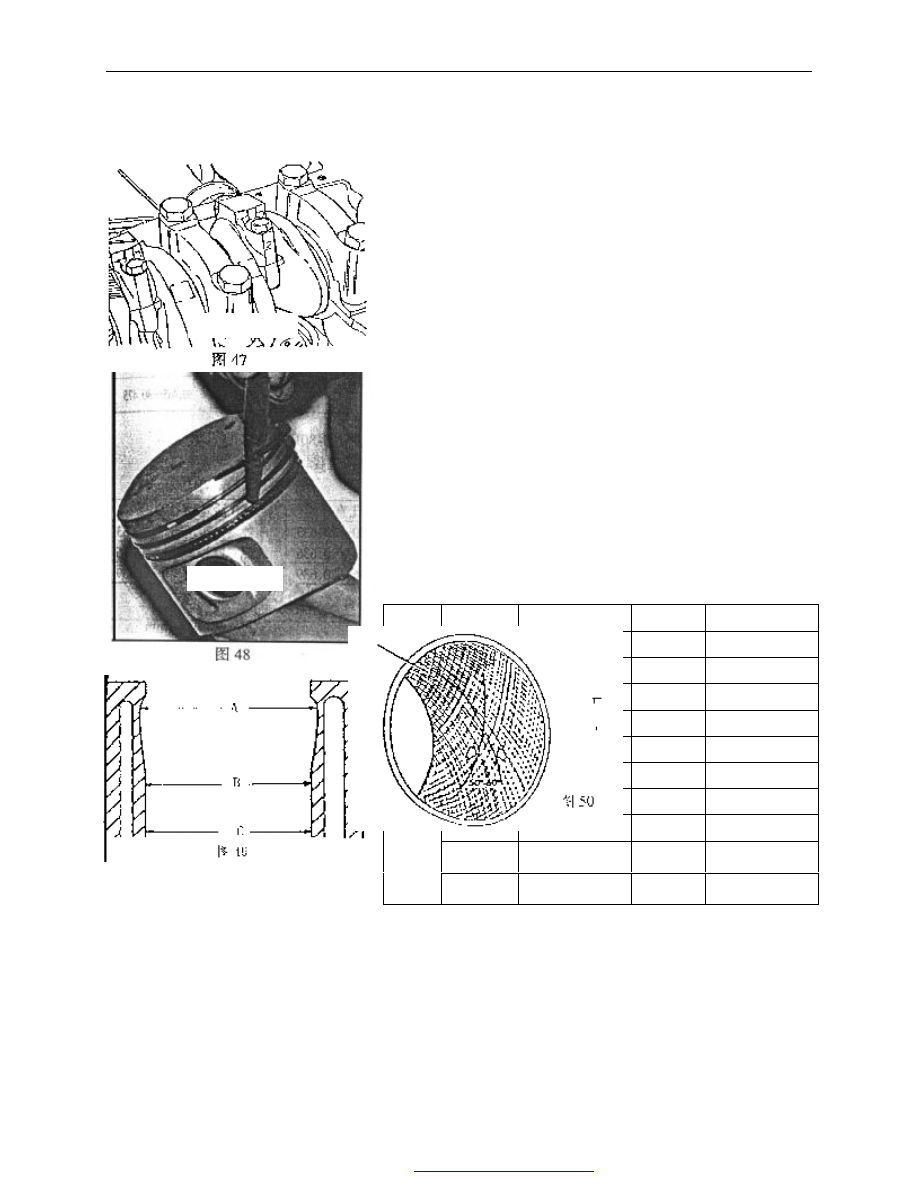

Fig.47

Fig.48

Fig.49

Fig.50

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

35

position 19mm to the bottom skirt.

unit：mm






*

  480M  piston  should  be  applied  on  480E
engine

——Measure the diameter. of the hole of piston pin

                                                                                                                                                  unit：mm

478

 diameter of the piston

pin hole



480

 diameter. of the

piston pin hole



White

20.630—20.633

White

20.630—20.633

Red

20.633—20.636

Red

20.633—20.636

Blue

20.636—20.639

Blue

20.636—20.639

——Measure the diameter. of piston pin

        unit：mm

478

 diameter. of the

piston pin hole



480

 diameter. of the piston

pin hole





White

20.622—20.625

White

20.622—20.625

Red

20.625—20.628

Red

20.625—20.628

Blue

20.628—20.631

Blue

20.628—20.631

——Measure cotter intermission of piston ring
first compression ring            0.30—0.50mm
second compression ring        0.30—0.50mm
Steel combination oil ring      0.40—1.40mm
——Measure the piston ring end play in the piston groove

unit：mm






478 dia. of piston

skirt(mm)

488 dia. of

piston skirt

(mm)

480E *dia. of

piston skirt (mm)

1

77.19—77.20

79.91—79.92

79.915—79.925

2

77.20—77.21

79.92—79.93

79.925—89.935

3

77.21—77.22

79.93—79.94

79.935—79.945

factory
  group

4

77.22—77.23

79.94—79.95

79.945—79.955

A

77.48—77.49

80.20—80.21

80.205—80.215

B

77.49—77.50

80.21—80.22

80.215—80.225

Factory

repair

C

77.50—77.51

80.22—80.23

80.225—80.235

standard

77.21—77.23

5

79.93—79.95

5

79.965—79.975

oversize

0.29

77.49—77.51

5

80.21—80.23

5

80.245—80.255

Spare

parts

oversize

0.5

77.71—77.73

5

80.43—80.45

5

80.465—80.475



piston ring

height

piston ring

groove size

Fit clearance

first compression

ring

1.60

0

                -0.012



1.6

+0.06

      +0.04



0.050—0.082

second track

compression ring

2.0

  0

                -0.012



2.0

+0.06

      +0.04



0.050—0.082

0.61±0.025

Oil control ring

blade

oil control ring

2.68±0.05

4.0

+0.03

        0.01



0.01—0.23

Cast iron oil control

ring

4.0

-0.015

          -0.025



4.0

+0.03

      +0.01



0.025—0.055

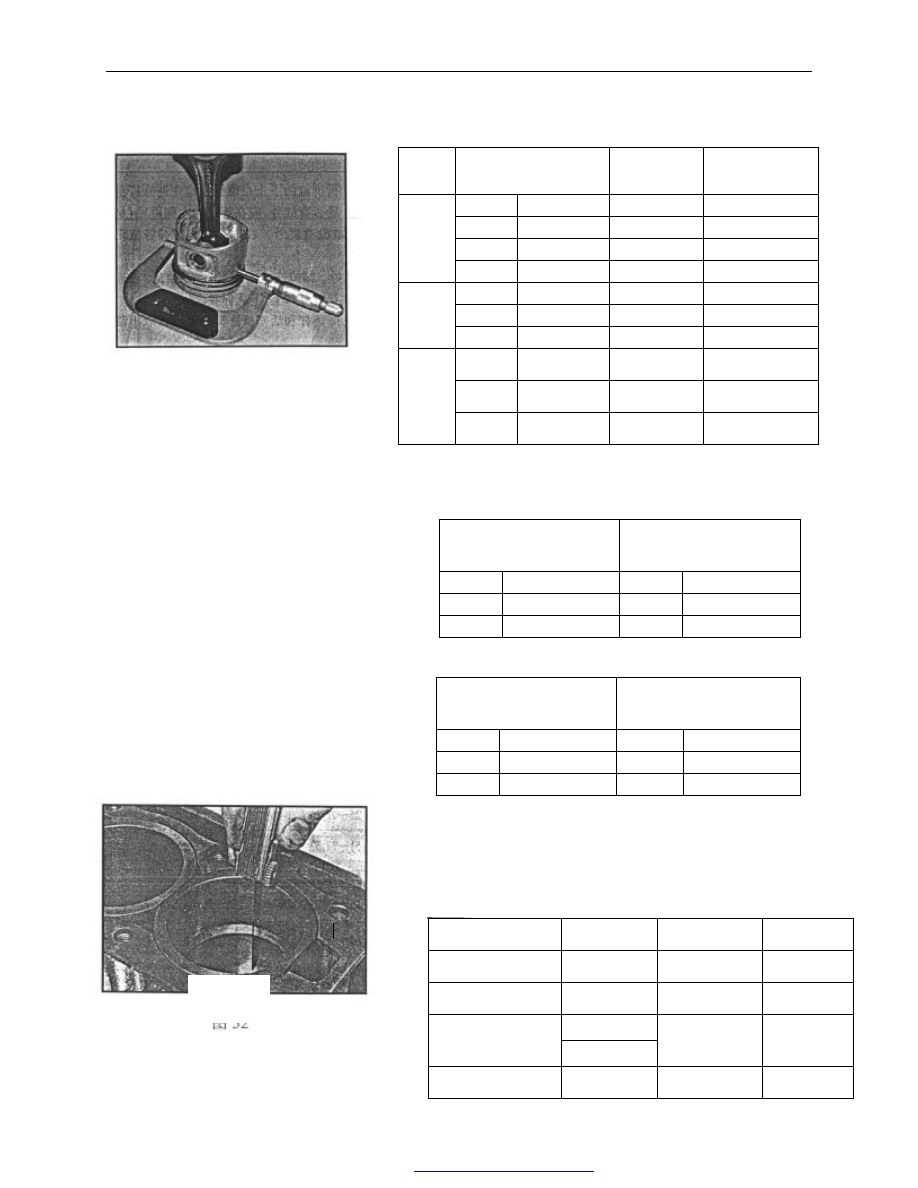

Fig.51

Fig.52

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

36




——Measure the crosshead end bore of the connecting rodФ20.589

+0.02

  0

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

37


——Check  and  make  sure  that  the  oil  injection  hole  of  the
connecting  rod  large  end  is  not  blocked.  The  outside  diameter  is
φ1mm.
Installation:
——Need  not  to  divide  into  groups  for  the  piston  weight,  piston
pin holes and the accessory piston skirt. Before assembling, check
the  piston  head  mark  and  make  sure  that  it  is  in  accord  with
cylinder No.4.
——Heat the small end  of connecting rod to 230°—400℃, and
apply  SAE50  engine  oil  or  graphite  colloid  oil  on  the  outer
circumference  of  the  piston  pin  hole.  Then  press  the  piston  pin
into the hole of connecting rod small end and piston pin. One end
of  the  piston  pin  may  be  0.7mm  mostly  out  of  the  pin  hole  or
0.3mm mostly in the seat. And plug the other end of it into the pin
seat.

The piston head means the front arrow. The outer end of
piston pin means the front lug, which should has a same
direction with “F” near the large end of the connecting
rod.(with ‘480’ mark on some blanks and the mark side
forward.)

——After  the  piston,  piston  pin,  and  the  connecting  rod  are  put
together,  print  and  sculpture  the  cylinder  numbers  with  the  3mm
words on the top of piston, the connecting rod and the left side of
rod cap(viewed from the front). Be sure not to be deformed on the
connecting side during printing.
——The dimension of piston ring.


478 piston ring



480 piston ring



Paint marker (group)



Size

of

gauge



Paint

marker

(group)



Size

of

gauge



Yellow  paint  +no  paint
(standard)



77.22



No

paint

(standard)



79.94



Yellow  paint+  purple
paint (oversize 0.29)



77.51



Purple

paint

(oversize 0.29)



80.23



Yellow

paint

+blue

paint (oversize 0.5)



77.72



Blue

paint

(oversize 0.5)



80.44




——When  installing  the  piston  ring,  the  mark  side  should
be  put  up  and  the  second  compression  ring  outside  cut  section
should be  put  down and remember not to the contrary. Firstly the
oil controlling ring, then the second compression ring, and finally
the  first  compression  ring.  As  assembling  the  ring,  its  maximum
tension  should  be  inferior  to  the  diameter  of  the  cylinder(+1.
65mm),  or  the  ring  would  be  deformed  and  broken.  The  two
cotters  of  the  steel  band  combination  oil  ring  and  oil  control
spacer ring should be parted with a angle of 120°. And the
cotters of cast iron oil ring and screw spacer ring should be parted
with a interval of 180°. The piston should rotate freely in the ring
groove without blocking.

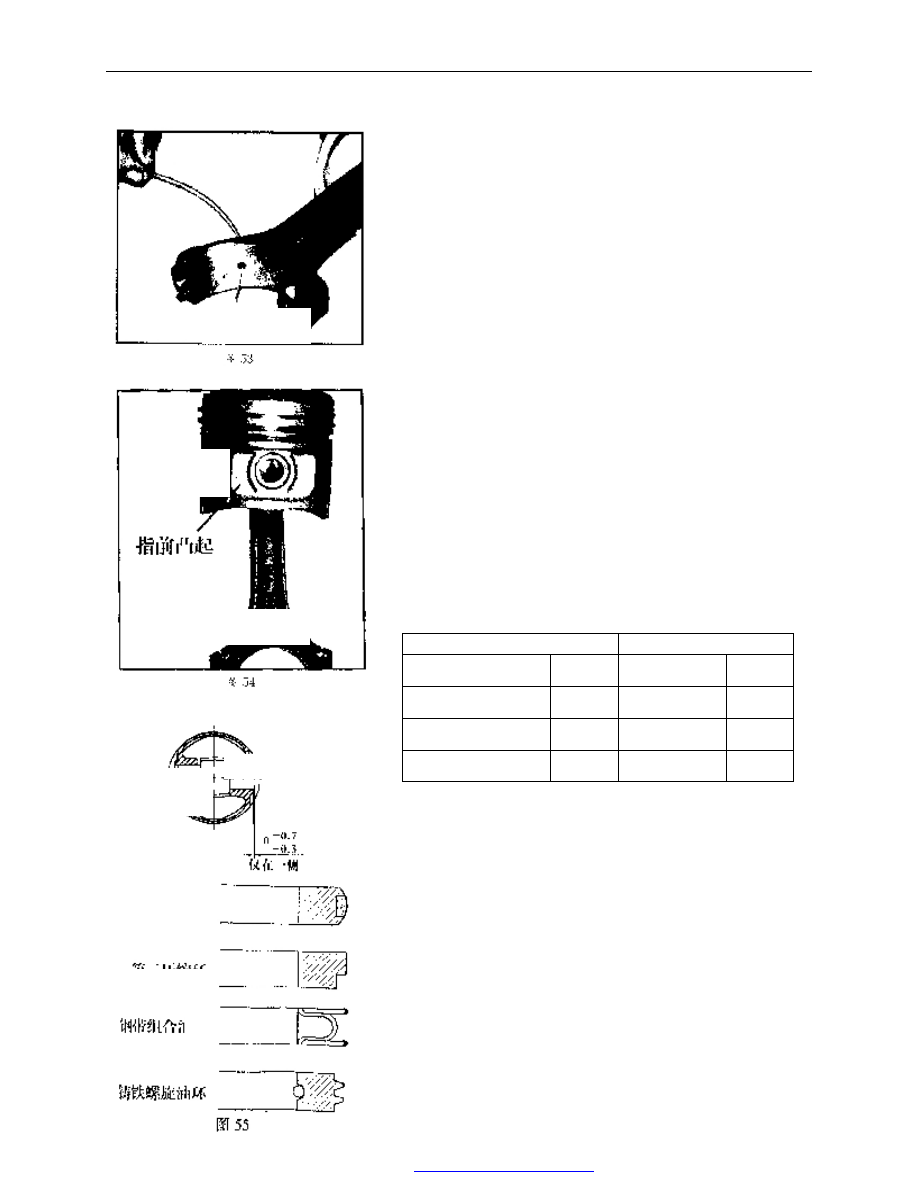

Fig.53

Fig.54

Fig.55

Front

lug

No.1  compressing
ring

No.2

compressing

ring

Steel

band

combination  oil
ring

Cost iron oil ring

Only one
