Chery  QQ  Maintenance Manual         465 Engine Mechanical System

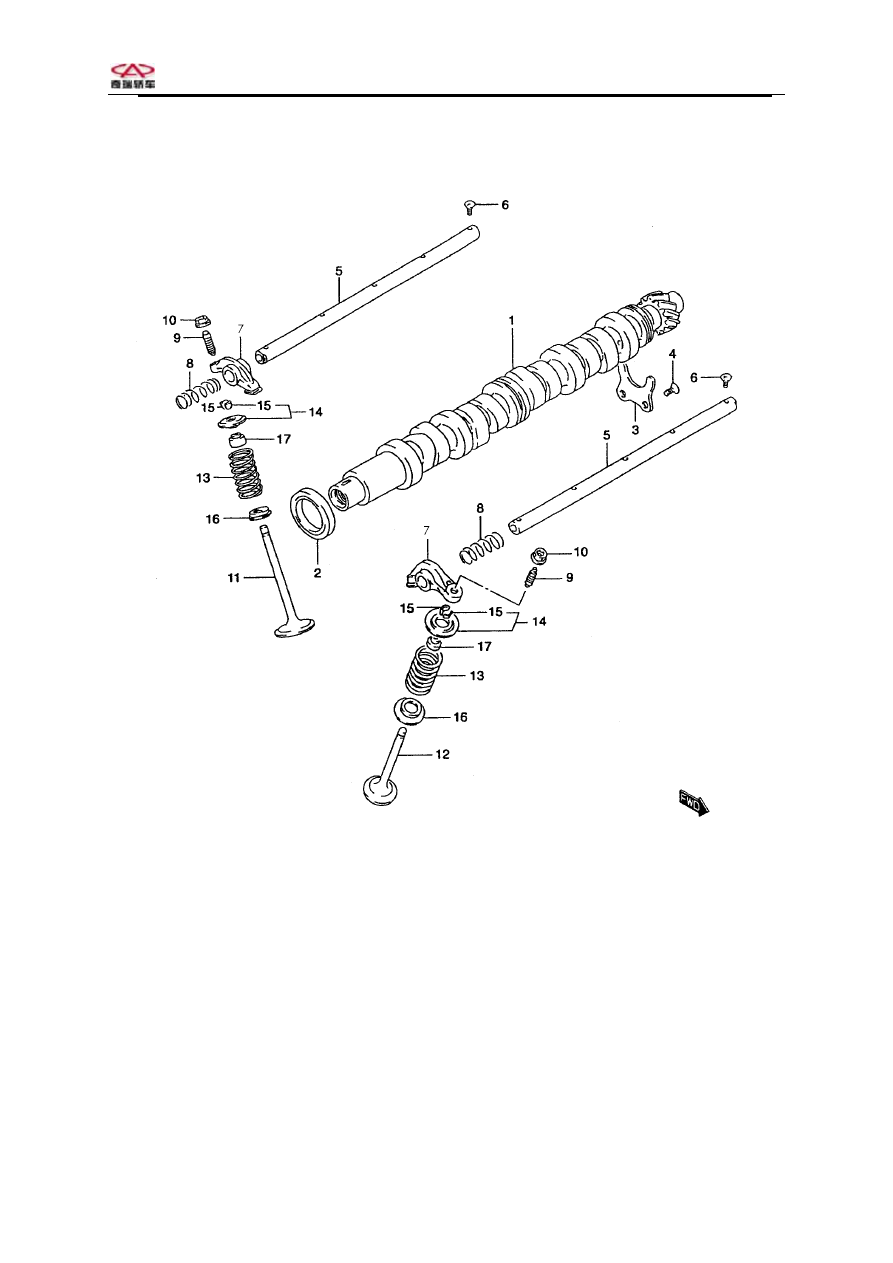

V.Camshaft，valve and rocker


































1 camshaft 2-oil sear 3- aligner      4- screw 5- rocker shaft 6- screw 7- valve rocker 8-

spring 9adjusting screw 10- nut 11- intake valve 12- exhaust 13- valve spring 14-spring
seat    15-keeper 16- gasket 17- oil seal










- 24 –



Chery  QQ  Maintenance Manual         465 Engine Mechanical System

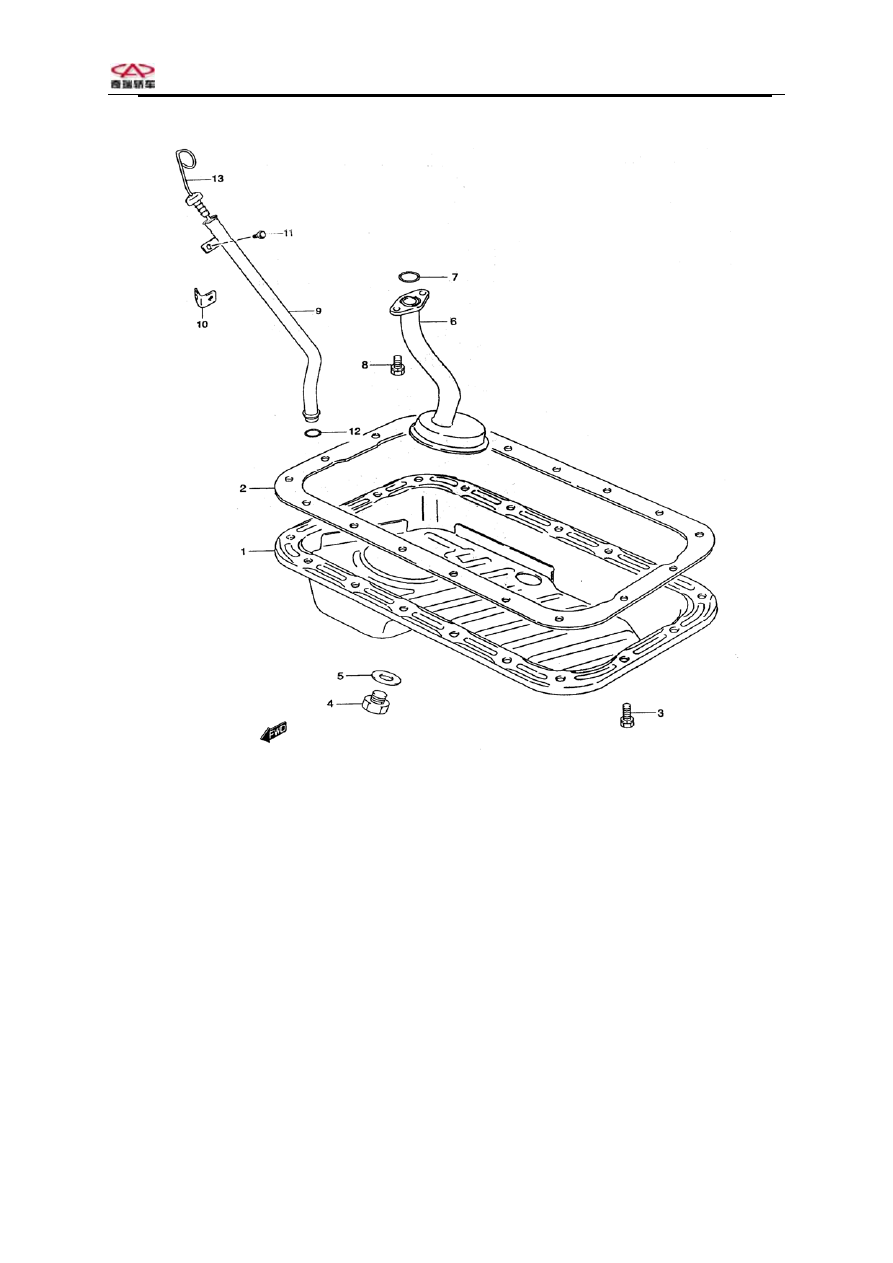

VI.Oil pan




























1.oil pan assembly
2.oil pan gasket
3. screw
4. bleader screw plug
5. gasket
6.oil collector


7.glue coil
8.screw
9 oil dipstick guide
1 oil dipstick guide bracket
11screw
12 “o”ring
13 oil dipstick assembly










- 25 –



Chery  QQ  Maintenance Manual         465 Engine Mechanical System

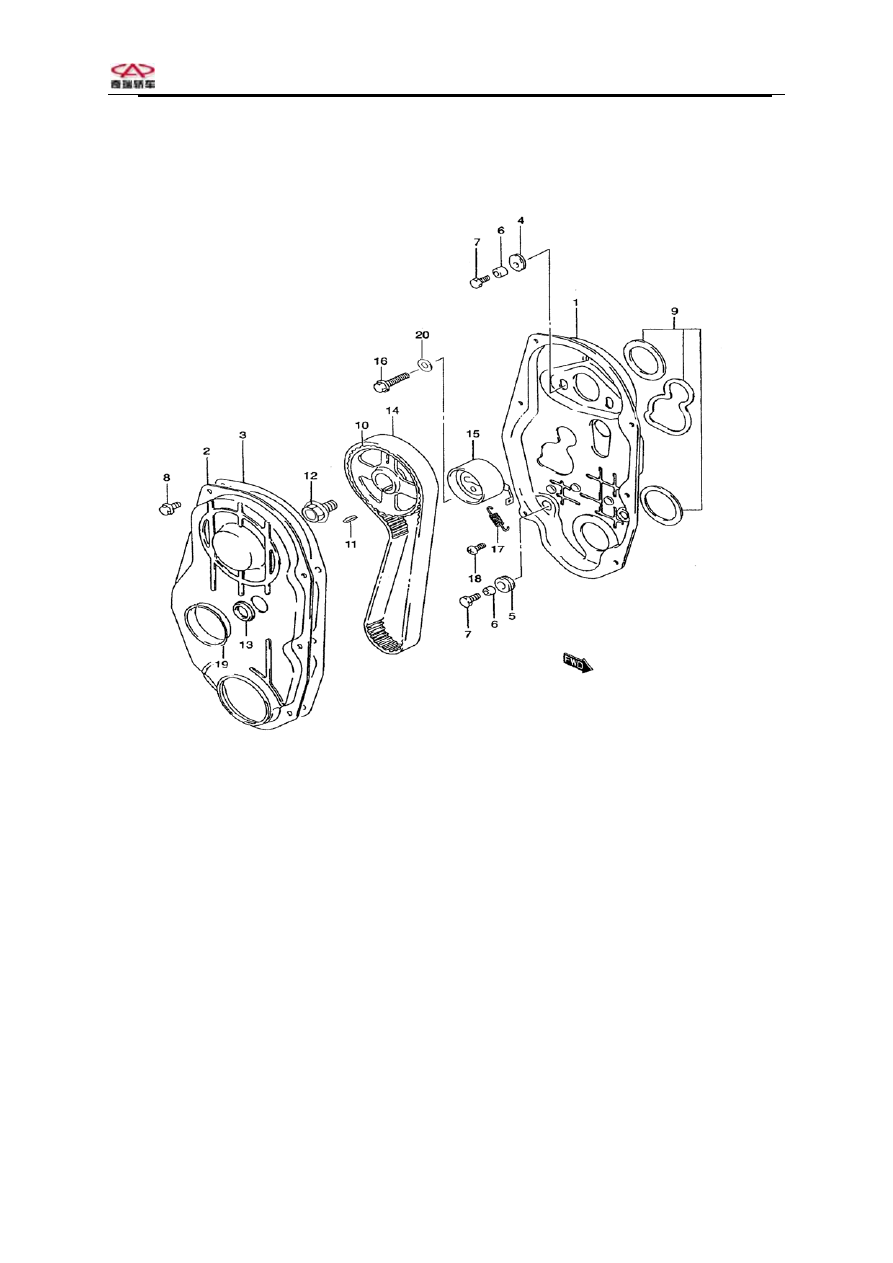

VII.Timing belt, outside cover and inside cover assembly





- 27 –

























1 timing belt inside cover    assembly
2 outer cover 3 rubber pad 4 rubber ring
5 rubber ring 6 liner      7 screw      8 screw
9 sponge gasket 10 camshaft




















timing pulley 11 key  12 screw 13 peep
hole blockage 14 timing pulley  15
tensioner    16 screw    17 tension spring 18
screw  19 gasket  20 pad



















Chery  QQ  Maintenance Manual         465 Engine Mechanical System







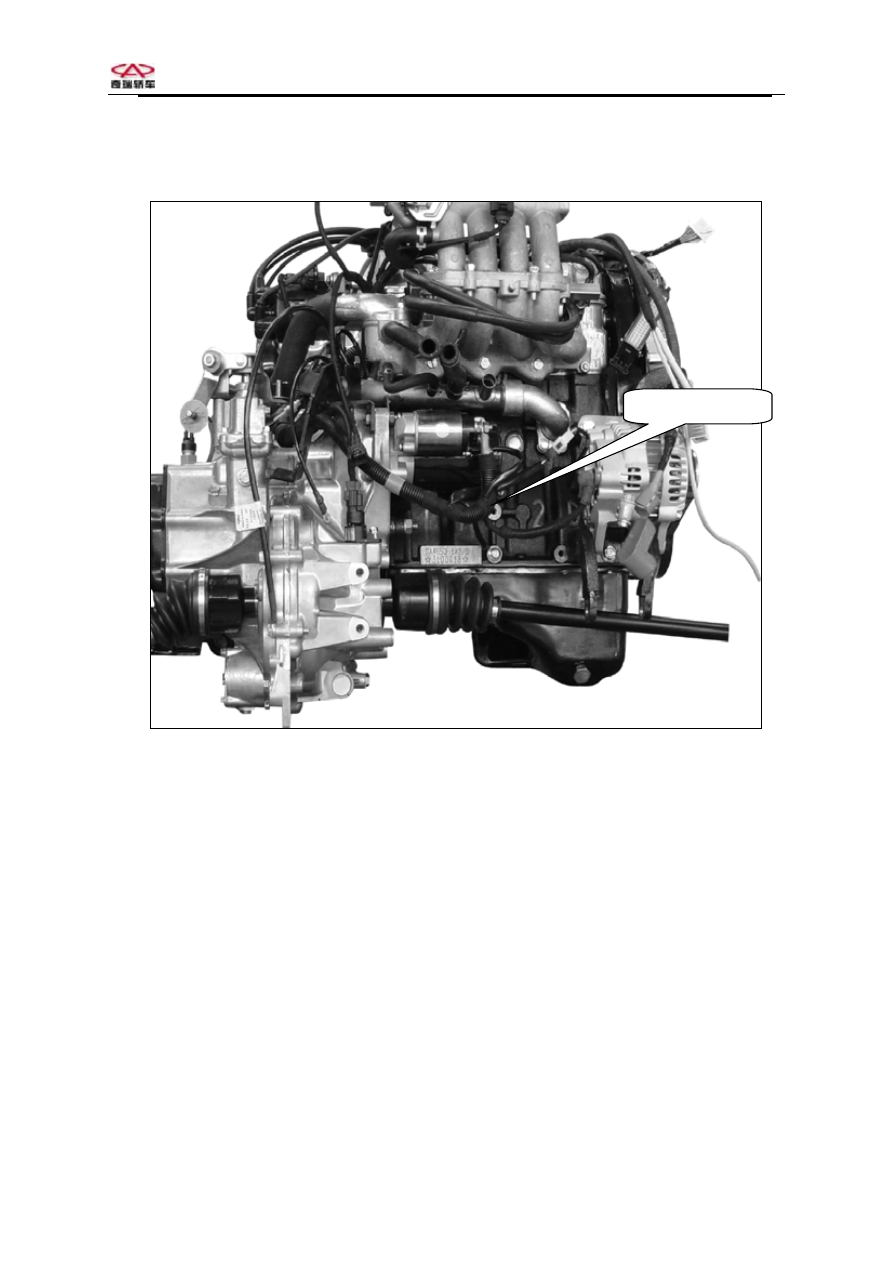

VIII.Engine identification


- 28 –

































































Enginer  No.
