Chery QQ6 (S21) / S12LHD. Manual - part 239

21

Special  tool  for installation

of outer ring of bearing

Outer  ring  of

output  shaft





      Oil duct



Figure 20

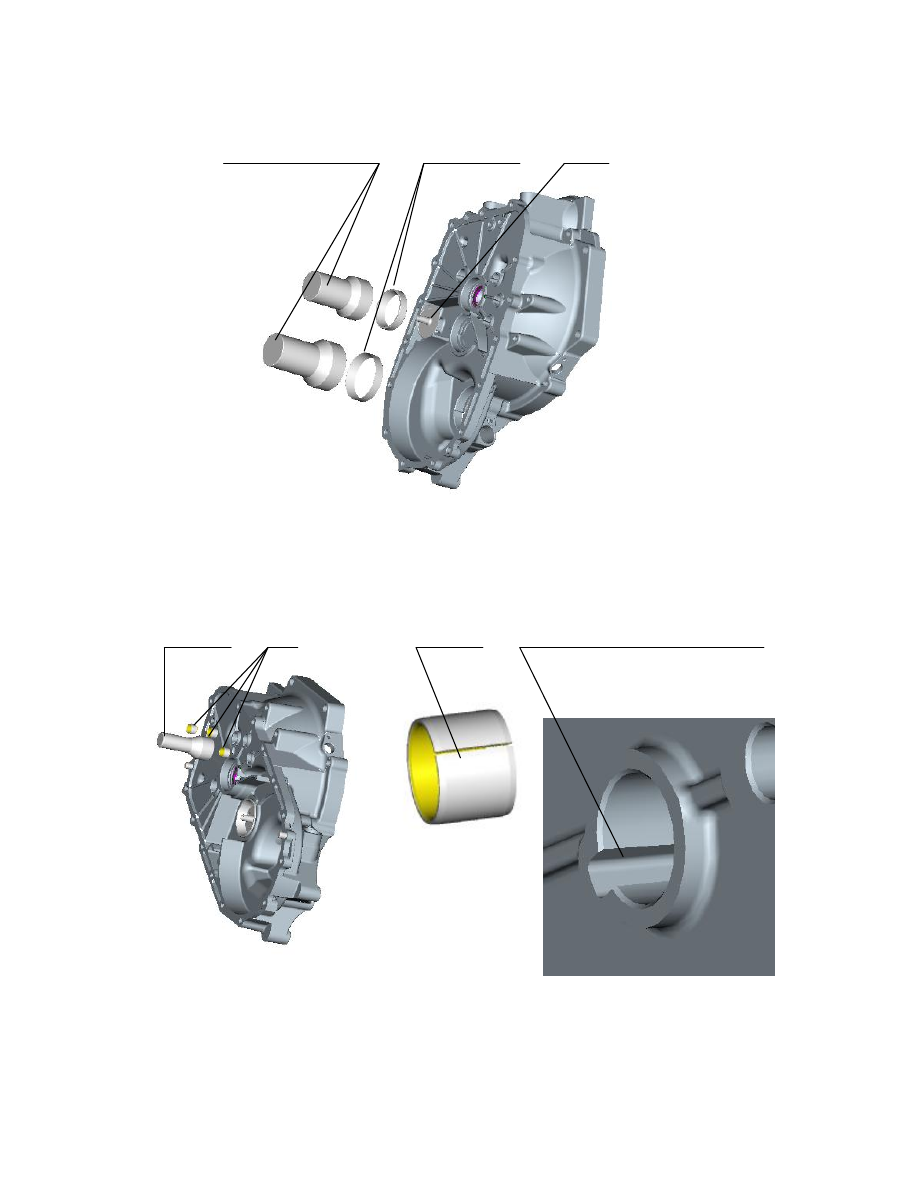

        The tool  for  installation  of oil seal  can be  used to install the three bushes.  When installing  the  bushes,

stagger  the  gap  on  the  bush  and  that  on  the  clutch  housing  (the  two  gaps  can  not  coincide),  as  shown  in

Figure 21.



Special tool        Bush





          Gap of bush















                                                                        Figure 21





Opening  direction  of  installation  position  of

clutch housing bearing



22

Wearing bush

































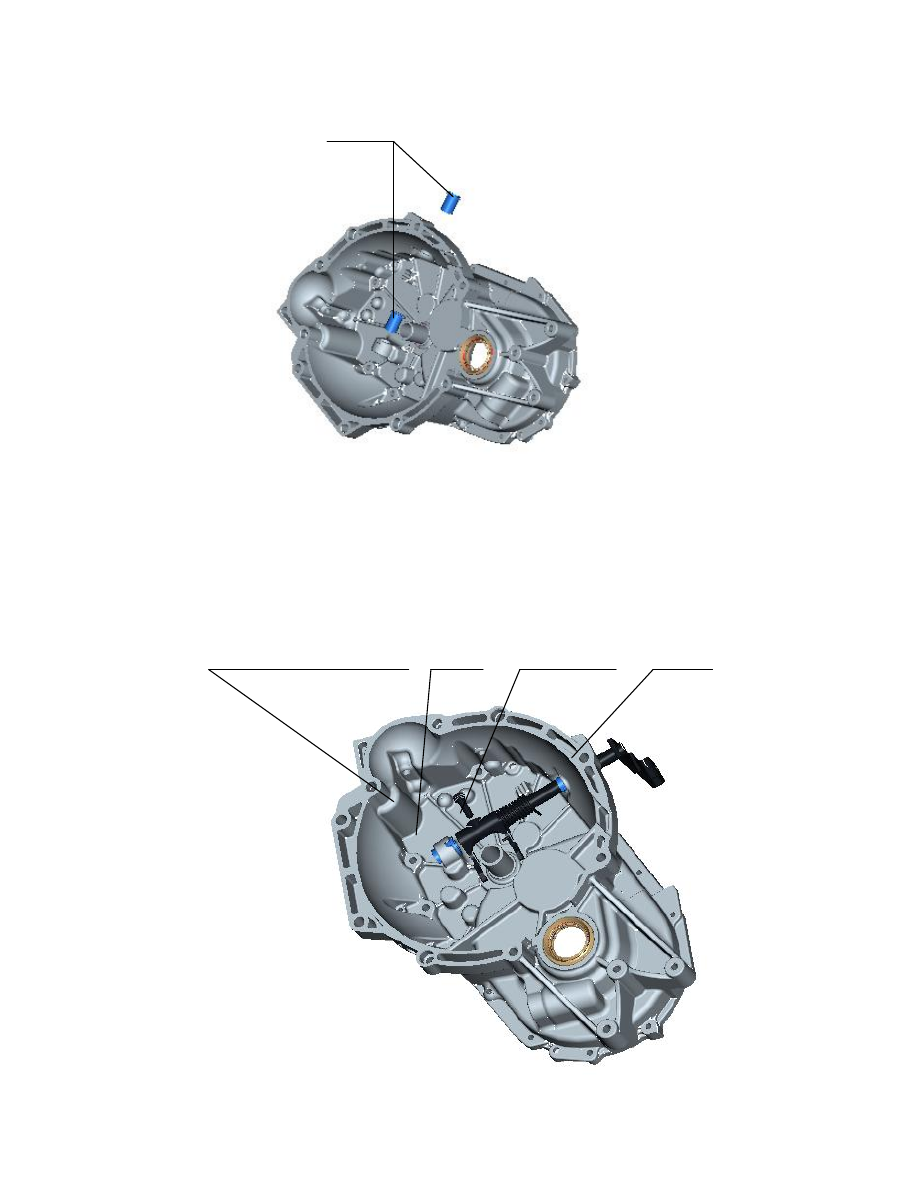

Now  start  to  install  release  bearing  assembly  and  release  bearing  as  shown  in  Figure  22.  First,  install

the two wearing bushes to their designated positions, and then put the release bearing through bush, release

return torsion spring, release fork (release fork and release bearing should be assembled properly in advance,

and  then  set  the  release  bearing  onto  the  housing)  and  bush  in  turn  up  to  its  designated  position,  finally,

tighten the release arm bolts (with torque as 20±2Nm). See Figure 23.







Release fork

                              Release shaft assembly





Release  arm bolt (with tightening

torque as 20±2Nm)

Release  return

torsion spring

23

Figure 23



3. Assembly of transmission housing

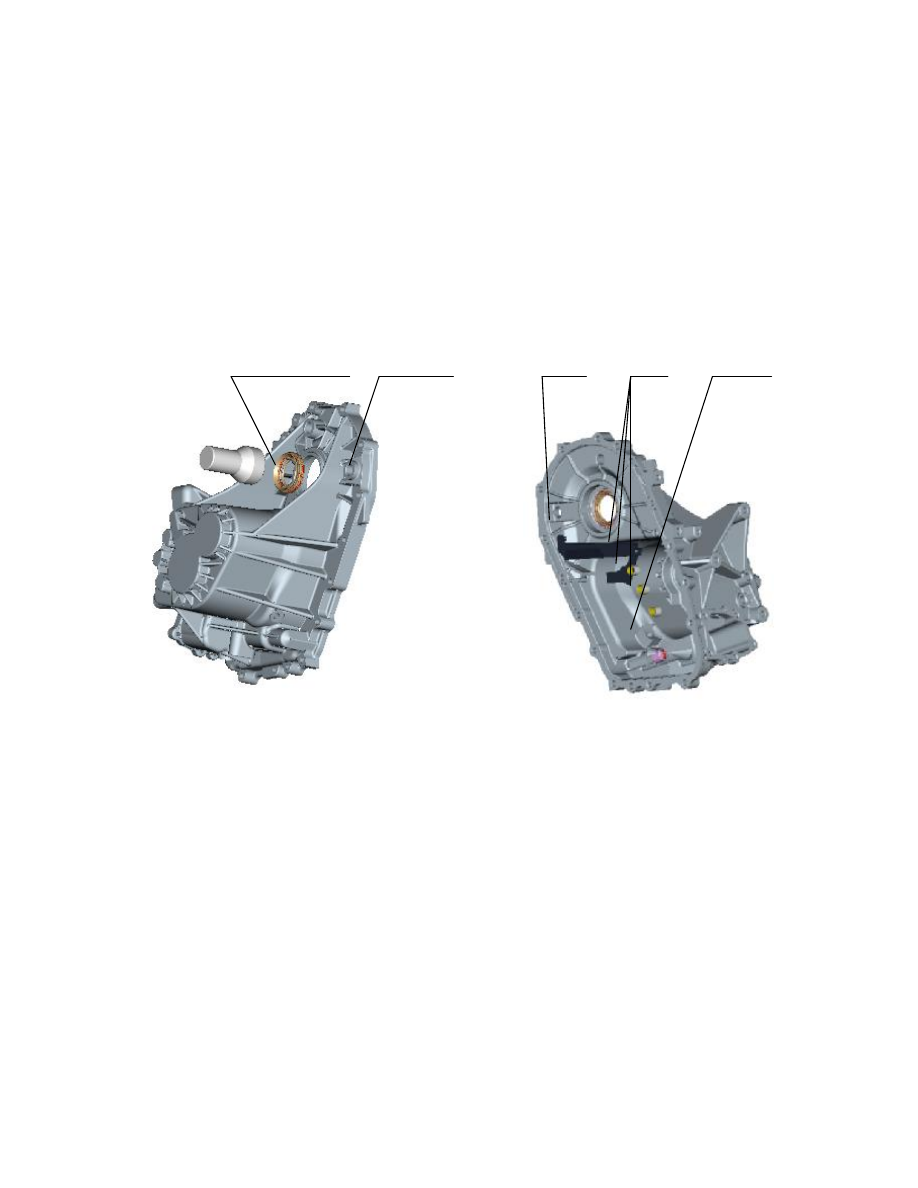

First,  use  a special  tool to  fit  oil seal  of the  differential to  its  designated position (when  fitting the  oil seal,

care should be taken  to prevent  oil leak in the  future,  and replacement  with  new  oil  seal is recommended),

and then  respectively install oil drain channel, bush  (note: the installation process  for this  bush is the same

as that for the bush of clutch housing above), linear bearing etc. to their designated positions. See Figure 24.



                        Special tool for installation of oil seal      Oil seal of differential      Oil drain channel    Bush      Linear bearing





Figure 24

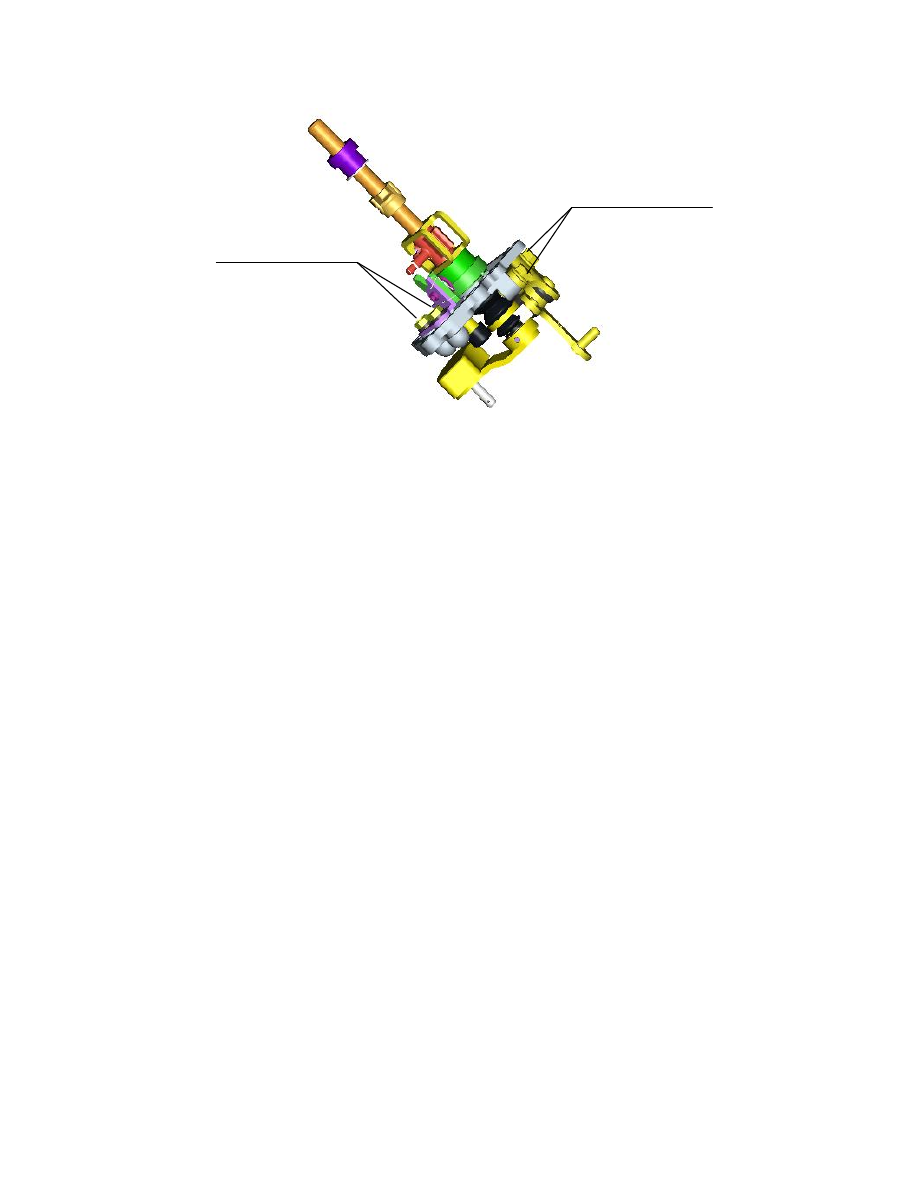

4. Assembly of gearshift mechanism assembly

Assembly  of  gearshift  mechanism  assembly  is  comparatively  simple,  which  can  refer  to  the  disassembly

process  of the gearshift mechanism assembly. Remember  to check the amount of parts to prevent  neglected

installation. Please refer to Figure 25 for tightening torque of the bolt.

24





























Figure 25

5. Assembly of gearshift fork assembly

Assembly of gearshift fork assembly is comparatively simple, which can be assembled with reference to

the disassembly drawing.

6. Regulation and assembly of input shaft assembly

Place  the  input  shaft  with  its  end  with  clutch  spline  down,  and  then  set  the  third  gear  needle  bearing

applied with the gear oil of the same designation as that used inside the transmission assembly onto the input

shaft.    Set the third gear driving gear assembly in from upside of input shaft with the end with synchronizer

cone of  the gear assembly  up,  and then check and  make  sure that the  gear assembly  can rotate  freely. Set  a

3/4/5  gears  synchronizer  ring  in  from  upside  of  input  shaft  with  conical  surface  of  the  synchronizer  ring

applied  with  the  gear  oil  of  the  same  designation  as  that  used  inside  the  transmission  assembly,  and  then

check  and  make  sure  that  the  synchronizer  ring  should  envelop  loosely  on  synchronizer  cone  of  the  third

gear  driving  gear  assembly  and  can  rotate  relative  to  the  synchronizer  cone.  Press  3/4  gears  synchronizer

assembly  onto  the  input  shaft  with  the  end  surface  of  gear  hub  with  two  oil  grooves  down,  turn  the

synchronizer  ring  to  make  its  guide  block  completely  enter  the  groove  corresponding  to  the  gear  hub,  and

then make sure that the synchronizer ring is not locked. Fit front snap ring of input shaft; when fitting, try to

use the thicker snap ring, if really unsuitable, select the snap ring of next thinner level, and then check if the

snap ring has really enter the groove with the clearance between the snap ring and the groove not exceeding

0.05mm. Set a 3/4 gears needle bearing applied with the gear oil of the same designation as that  used inside

the transmission assembly onto the input shaft from upside of the input shaft. Set a 3/4/5 gears synchronizer

ring applied with  the gear oil  of the same designation as  that used inside the transmission assembly in from

upside of the input shaft. Set the fourth gear driving gear assembly in from upside of input shaft with the end

with  synchronizer  cone  of  the  gear  assembly  down  (the  guide  block  of  3/4  gears  synchronizer  ring  should

completely enter the groove corresponding to the gear hub), and then  make sure that the gear assembly can

Selector  lever  bracket

bolt  (with  tightening

torque as 25±2Nm)

Reverse

gear

locking

mechanism  bolt  (with

torque as 18±2Nm)
