1



CONTENTS

Foreword ........................................................................................................................................................... 2

Chapter One Introduction of QR513 Transmission........................................................................................... 3

I. Assembly Drawing of QR513 Transmission.......................................................................................... 3

II. Driving Characteristics of QR513 Transmission .................................................................................. 4

III. SN of QR513 Transmission ................................................................................................................ 4

1. Print position of SN of QR513 transmission................................................................................. 4

2. Composition and connotation of SN of QR513 transmission ....................................................... 4

IV. Specification of QR513 Transmission ................................................................................................. 6

V. Maintenance Instruction ....................................................................................................................... 7

Chapter Two Decomposition of QR513 Transmission...................................................................................... 8

I. Decomposition Process for QR513 Transmission ................................................................................. 8

1. Bleeding lubricant in transmission ................................................................................................ 8

2. Disassembly of external parts of transmission .............................................................................. 8

3. Separation of gear shift mechanism and transmission................................................................... 9

4. Disassembly of the connecting bolts for clutch and transmission housings................................ 10

5. Separation of transmission and clutch housings.......................................................................... 10

6. Separation of interior transmission parts and fork module from the housing ............................. 11

7. Separation of differential assembly and clutch housing .............................................................. 12

8. Disassembly of gearshift fork mechanism .................................................................................. 12

9. Disassembly of gearshift mechanism .......................................................................................... 13

10. Disassembly of input shaft ........................................................................................................ 13

11. Disassembly of output shaft ...................................................................................................... 15

12. Disassembly of differential ....................................................................................................... 15

13. Disassembly of release mechanism of clutch............................................................................ 16

14. Disassembly of transmission housing ....................................................................................... 17

Chapter Three Assembly and Regulation of QR513 Transmission ................................................................. 18

I. Assembly of QR513 Transmission....................................................................................................... 18

1. Assembly of differential assembly .............................................................................................. 18

2. Assembly of clutch housing ........................................................................................................ 19

3. Assembly of transmission housing .............................................................................................. 23

4. Assembly of gearshift mechanism assembly............................................................................... 23

5. Assembly of gearshift fork assembly .......................................................................................... 24

6. Regulation and assembly of input shaft assembly....................................................................... 24

7. Regulation and assembly of output shaft assembly..................................................................... 26

8. Assembly and regulation of transmission assembly.................................................................... 28

9. Disassembly of external accessories of transmission .................................................................. 31

10. Refilling and volume regulation of transmission lubricant ....................................................... 32

II. Tightening Torque Table for Fasteners ............................................................................................... 34

Chapter Four

  General Failures and Troubleshooting........................................................................... 35

2



Foreword

1.  This  service  manual  applies  to  use  and  maintenance  of  QR513  transmission

manufactured by Chery Automobile Co., Ltd.

2.  Service  Manual  for  QR513  Transmission  describes  relations  among  various

parts  and  assemblies  of  this  transmission,  which  provide  the  maintenance

personnel with a reference when maintaining and repairing QR513 transmission.

3.  Due  to  restrictions  of  the  compiler’s  level  and  other  conditions,  errors  and

imperfections  may  exist  in  this  service  manual.  During  maintenance  and  use,

please  inform  us  of  any  problem  in  and  improvement  idea  on  QR513

transmission  and  this  service  manual,  so  that  we  can  correct  and  perfect  this

service manual, for which we express our thanks herein.





































3















Chapter One Introduction of QR513 Transmission

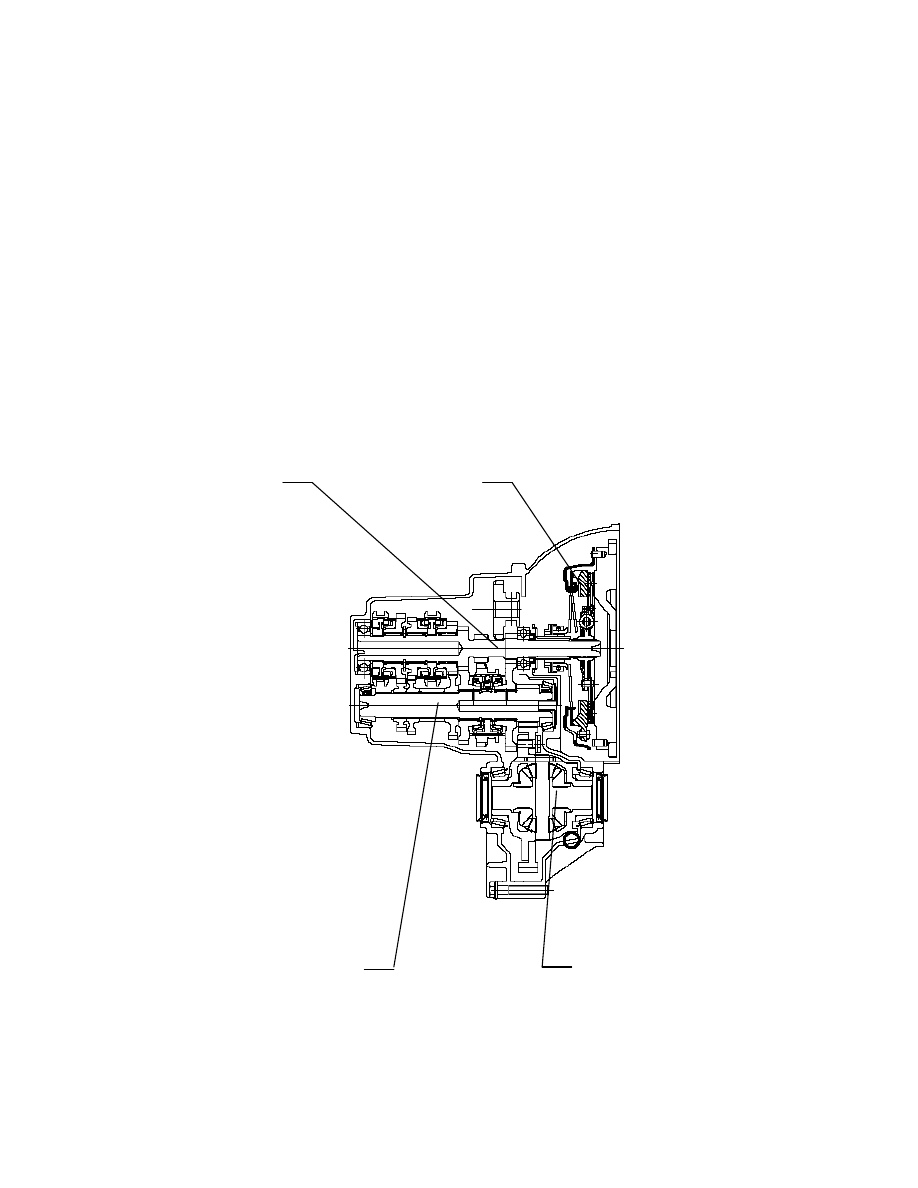

I. Assembly Drawing of QR513 Transmission



                                1                                                    2





3                                              4



1. Input shaft



2. Clutch







3. Output shaft





4. Differential

4

II. Driving Characteristics of QR513 Transmission

This  transmission  achieves  five  forward  gears  and  one  reverse  gear  through  three  groups  of

synchronizers and two shafts-input shaft and output shaft; all forward  gears adopt conventional engagement

system  while reverse gear adopts a gliding idler  device. The synchronizers of the  first and second gears are

installed  on  output  shaft  while  the  synchronizers  of  the  third,  fourth  and  fifth  gears  are  installed  on  input

shaft. When the transmission is shifted to various gears, these synchronizers will engage with corresponding

gear hub to enable transmission of power, and then the driving gear of main decelerator will drive the driven

gear  of  main  decelerator  and  differential  assembly  to  rotate,  which  will  drive  the  drive  shaft  to  drive  the

wheels to rotate.



III. SN of QR513 Transmission

1. Print position of SN of QR513 transmission

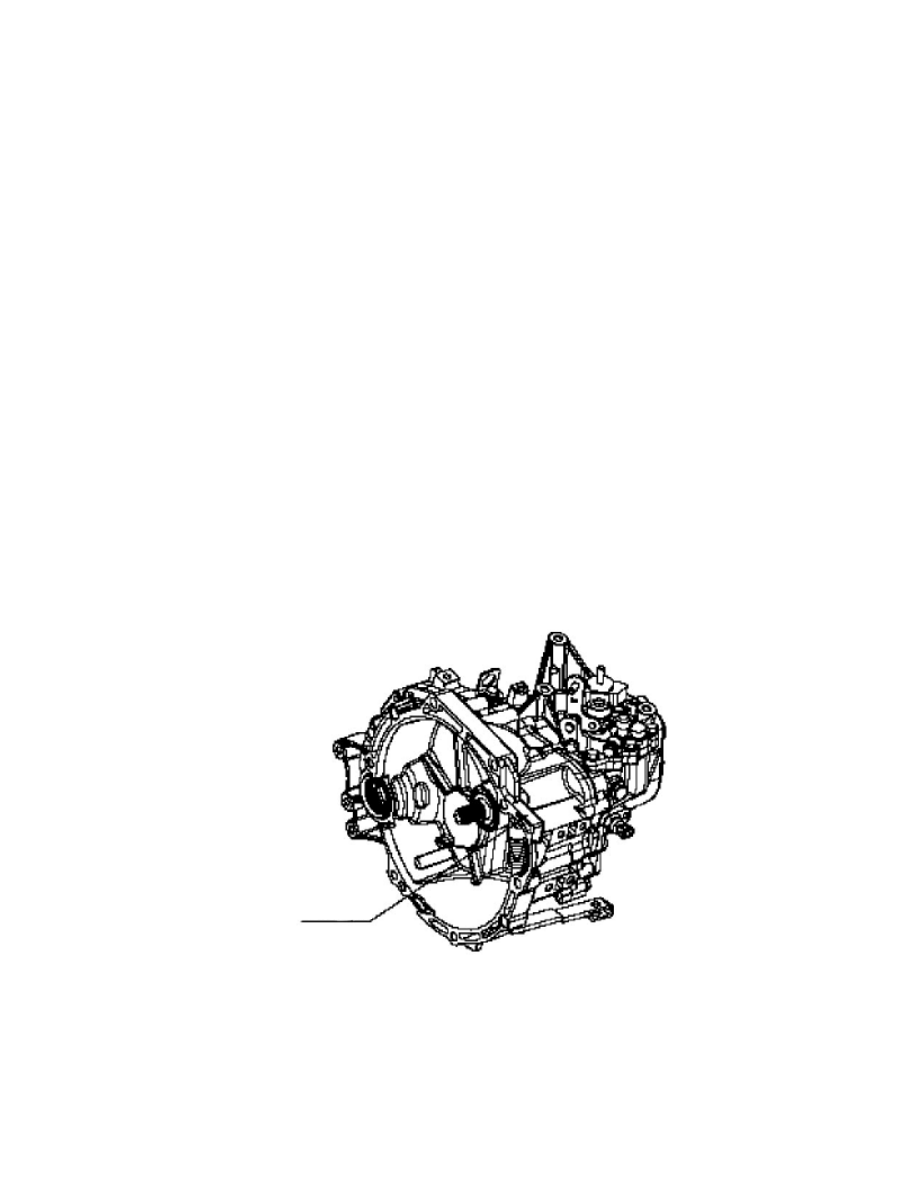

The print position of SN of QR513 series transmission is as shown in the figure:





2. Composition and connotation of SN of QR513 transmission

SN of QR513 series transmission is consisted of model and leaving factory number of the transmission case.

Position of number
