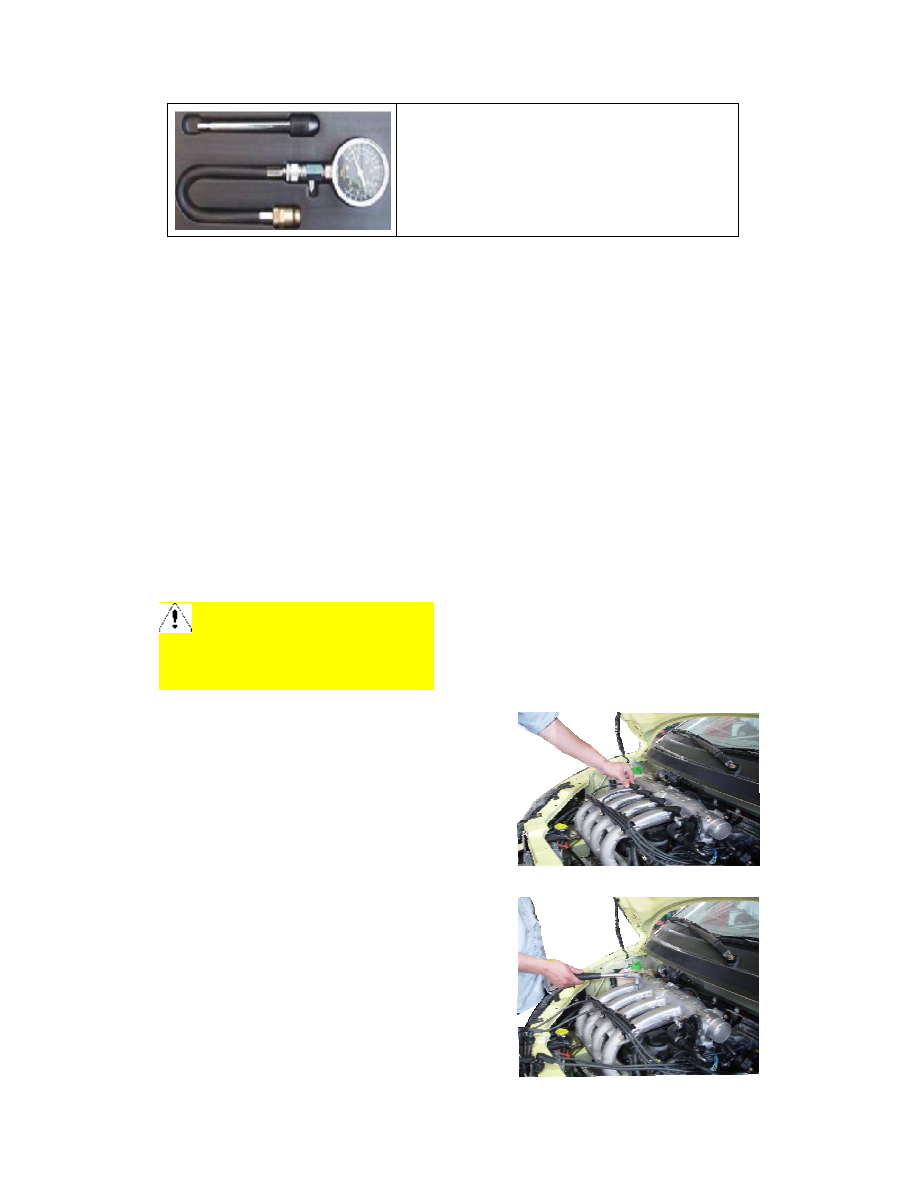

Pressure  gauge  for  cylinder:  used  to  measure  cylinder

pressure.  When  measuring,  remove  spark  plug  first,

screw instrument pipe orifice into the position of spark

plug,  use starter to drag  the  engine to rotate,  and then

fetch  the  maximum  reading  of  the  pressure  gauge  for

cylinder as cylinder pressure of this cylinder.







Chapter Four Measurement of Cylinder Pressure

I. Detection of Cylinder Pressure

Measurement  of  cylinder  pressure  is  the  major  index  for  judgment  of  engine  working  condition,

through which, we can definitely judge if a certain system of engine works well. Therefore, during

maintenance of engine, measurement of cylinder pressure is indispensable.

1. Measuring process











1.1 Turn  off ignition switch, pull  out  all ignition cables

from  spark  plug  side,  and  then  pull  out  harness

connector of injection nozzle.







1.2  Use  a  spark  plug  sleeve  to  loosen  the  spark  plug

whose  cylinder  will  be  measured.  Explanation:  do  not

remove  the  spark  plug  whose  cylinder  will  not  be

measured.





Please  select  a  cylinder  pressure

gauge  with  accurate  reading  and  let  its

pointer  return  to  zero;  otherwise,  it  may  affect

accuracy of reading.

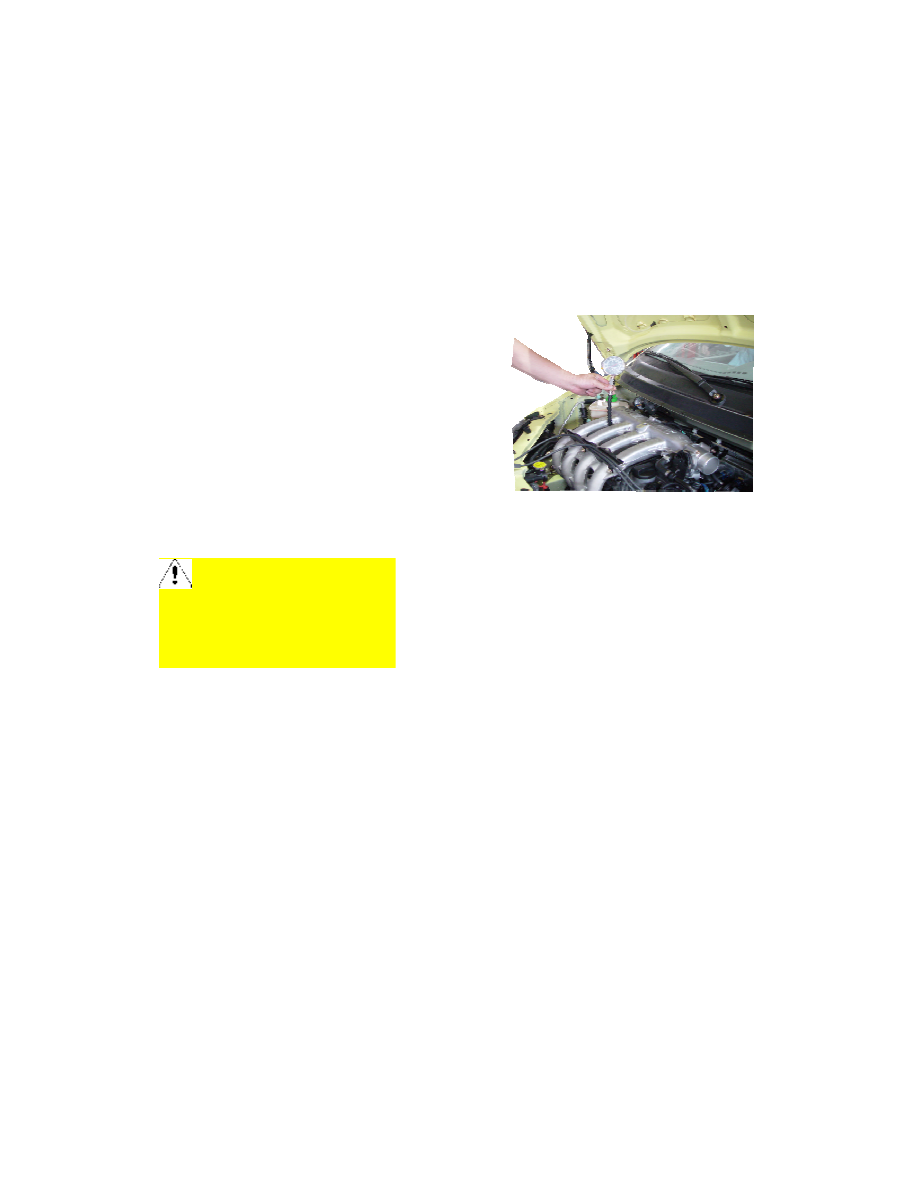

1.3  Screw  the  cylinder  pressure  gauge  joint  slowly  and

vertically  into  the  spark  plug  hole.  Do  not  screw  too

tightly for fear that it may be difficult to disassemble.

1.4  Step  down  clutch  pedal,  start  the  engine  and  let  it

run for about 5-6s, then fetch the numerical value.





2. Judgment of cylinder pressure value

2.1 Correct cylinder pressure

The  standard  cylinder  pressure  value  should  be

10-13.5bar. With use of engine, this value will fall, but

it  should  not  be  below  9bar  with  the  pressure

difference among cylinders not exceeding 3bar.

2.2  In  case  cylinder  pressure  of  engine  is  below  the

standard  value,  it  indicates  deficiency  of  cylinder

pressure,  the  main  cause  of  which  may  be  untight

piston  ring  seal  or  valve.  Please  further  analyze  and

check.



















When  starting  the  engine,

ensure

adequate

quantity

of

electricity.  Correct  cylinder  pressure  can

only  be  measured  out  with  revolution  of

engine as 200-300r/min.



Chapter Five Disassembly of Power-assisted Steering System

I. Disassembly Procedure

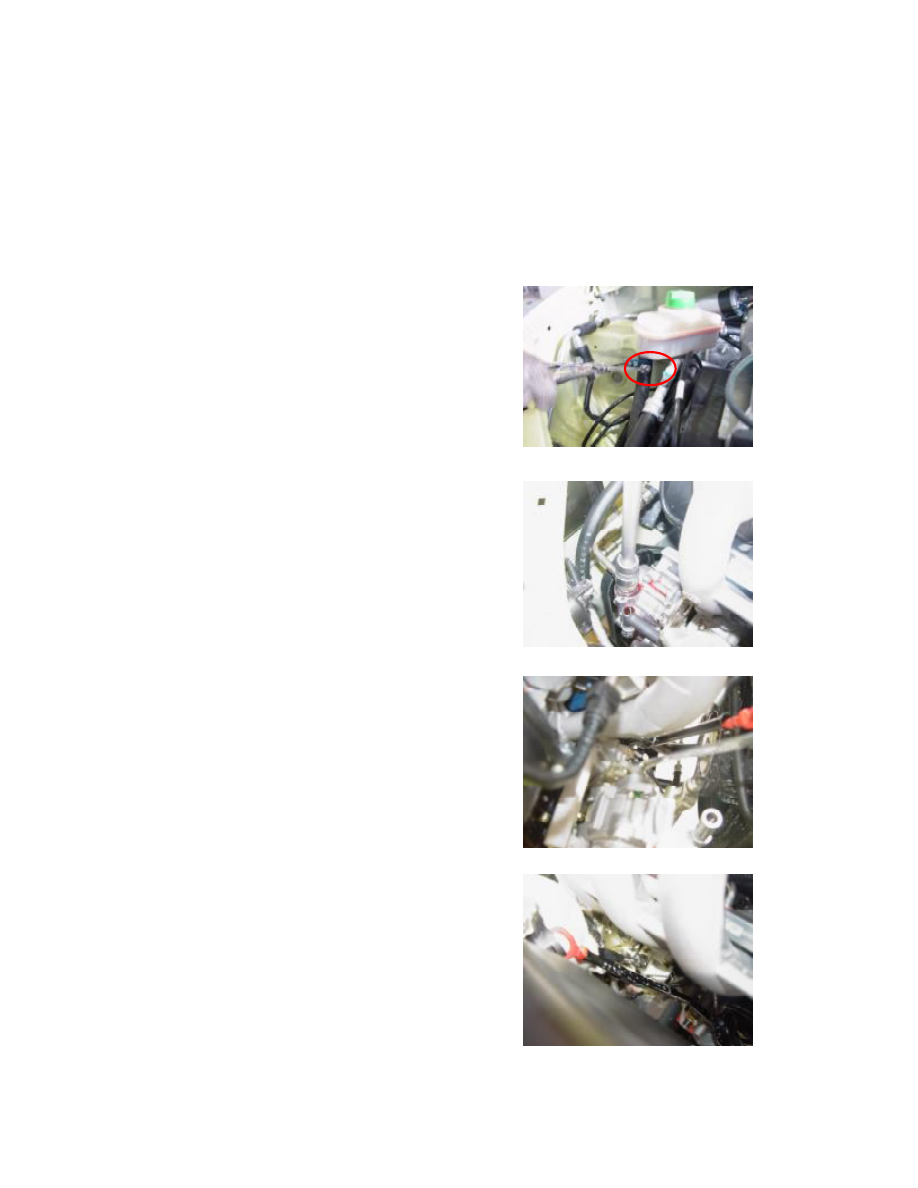

1.  Use  a  snap  ring  pliers  to  loosen  the  clamp  on

connecting  hose  of  steering  fluid  reservoir  and  steering

pump. Use a clean container to reclaim the steering fluid.





2. Use a 21# sleeve to remove the fixing bolt of steering

pump oil pipe.

Torque: 20+5Nm.







3.  Use  a  10#  sleeve  to  loosen  the  (upper)  fixing  bolt  of

steering pump adjusting bracket.

Torque: 20+5Nm.







4.  Use  a  10#  sleeve  to  loosen  the  (lower)  fixing  bolt  of

steering pump adjusting bracket.

Torque: 20+5Nm.









5.  Use  a  10#  open  end  wrench  to  loosen  the  adjusting

bolt  of steering pump bracket, and then pull the steering

pump upwards to loosen and take off the belt.







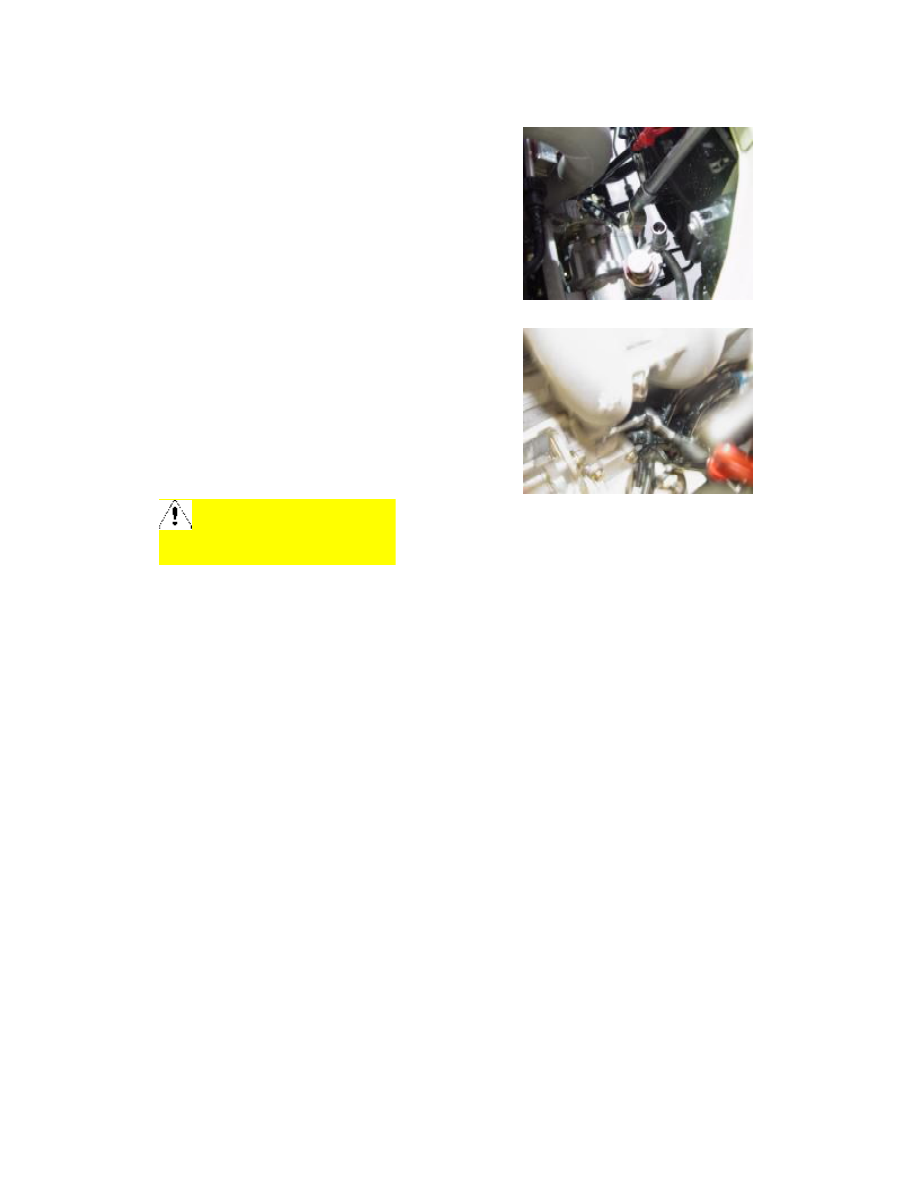

6.  Use  a  10#  sleeve  to  loosen  the  connecting  bolt  of

steering  pump  and  compressor  bracket,  pull  out  harness

connector,  and  then  dismount  the  steering  pump

assembly.















II. Overhaul

Steering  pump  can  not  be  repair,  if  such  failure  as  abnormal  noise  or  oil  leak  exists,  replace  the

assembly.

III. Installation of the Steering Pump

1. Follow the order adverse to that of disassembly to install.

2. After installation of steering oil pump, duly adjust tightness of belt through adjusting bolt.

3. After power  steering pump  is properly installed, refill  with  special  steering pump  oil, and then

bleed air for the power steering pump after the engine starts.

4. Air bleeding method:

4.1 Hoist the vehicle to let its front wheels leave ground.

4.2 Turn the steering wheel left and right to the ends (duration for each time should not exceed 5s,

otherwise,  the  power  steering  pump  is  likely  to  be  burnt  out)  until  the  oil  pump  does  not  make

sound. Note that oil storage kettle should not be lack of steering pump oil.



Note:  when  dismounting  the

steering pump, please block  the oil

pipe joint with clean cotton cloth.
