Chery QQ6 (S21) / S12LHD. Manual - part 184





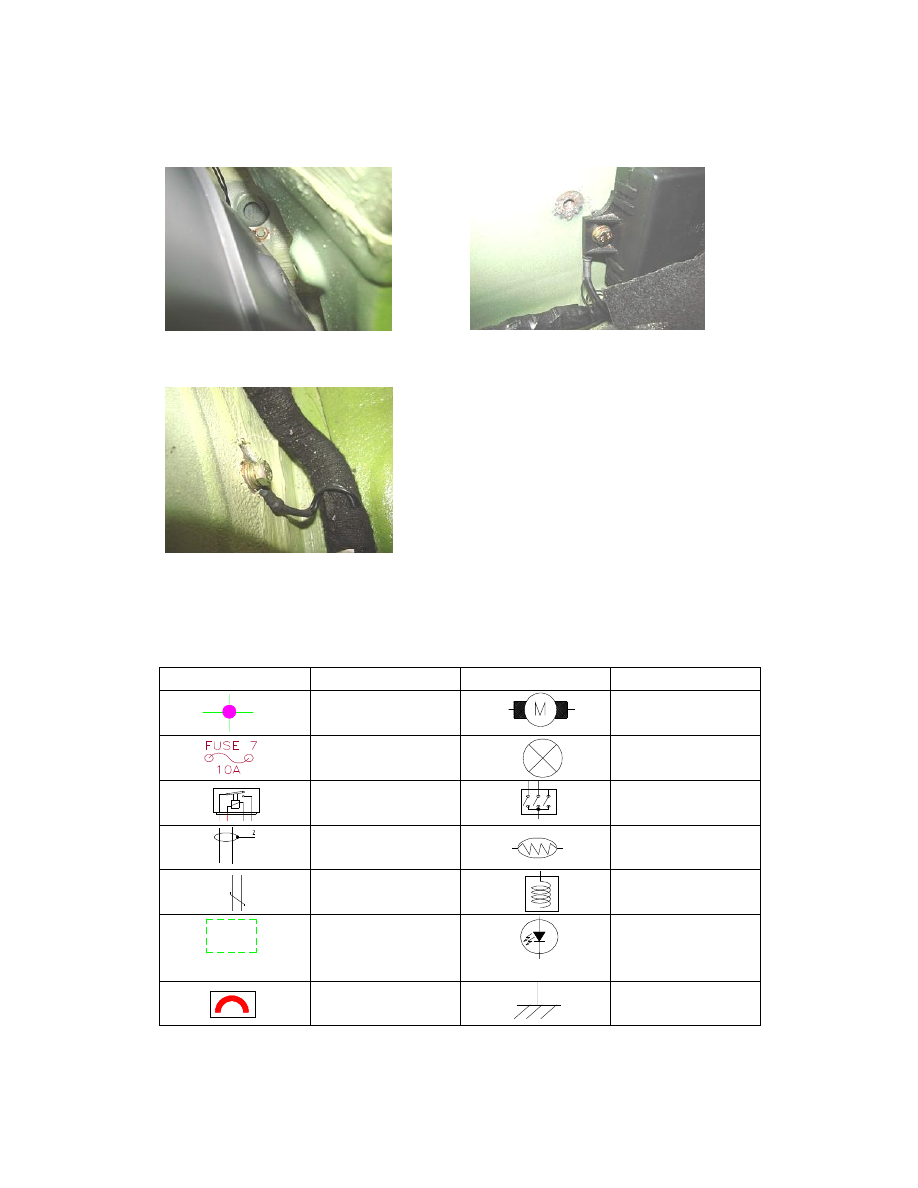

G204 (below right pillar C)                                              G206 (near BCM)



















G200 (below left pillar B)



















III. Instruction of Main Circuit Symbols

Symbol

Meaning

Symbol

Meaning





Wiring joint



Motor





Fuse position and

specification



Bulb





Relay



Switch control





Shield wire



Resistance unit





Shield wire



Electromagnetic coil





This part is not

covered within this

system



LBD





Connector



Earth



Note: Please validate specifically the real articles with the circuits for other symbols.

IV. Auxiliary Instruction of Circuit Diagram

1. Instruction of Power Supply and Earth Wire

30: Primary live wire from the battery

30a: Primary live wire from the battery

15: From the ignition switch (IGN1)

15a: From the ignition switch (IGN2)

Ka: From ignition switch (ACC, disconnect at start)

58b(RHEO): power supply for noctilucence illumination

30–(GROUND): Earth wire, from cathode terminal of the battery

2. Wire Size and Color

Secondary color

Primary color

Lead wire size(mm)



3. Definition of Main Controls

This circuit control theory diagram uses “instrument plug/” to indicate the integrated relay plug of

the instrument electric box.

This circuit control theory diagram uses “ECU” to indicate the engine control unit.

This circuit control theory diagram uses “BCM” to indicate the body control module.

4. Pin Definition Explanation

The pin definition explanation of the circuit theory diagram:

For instance as follows:

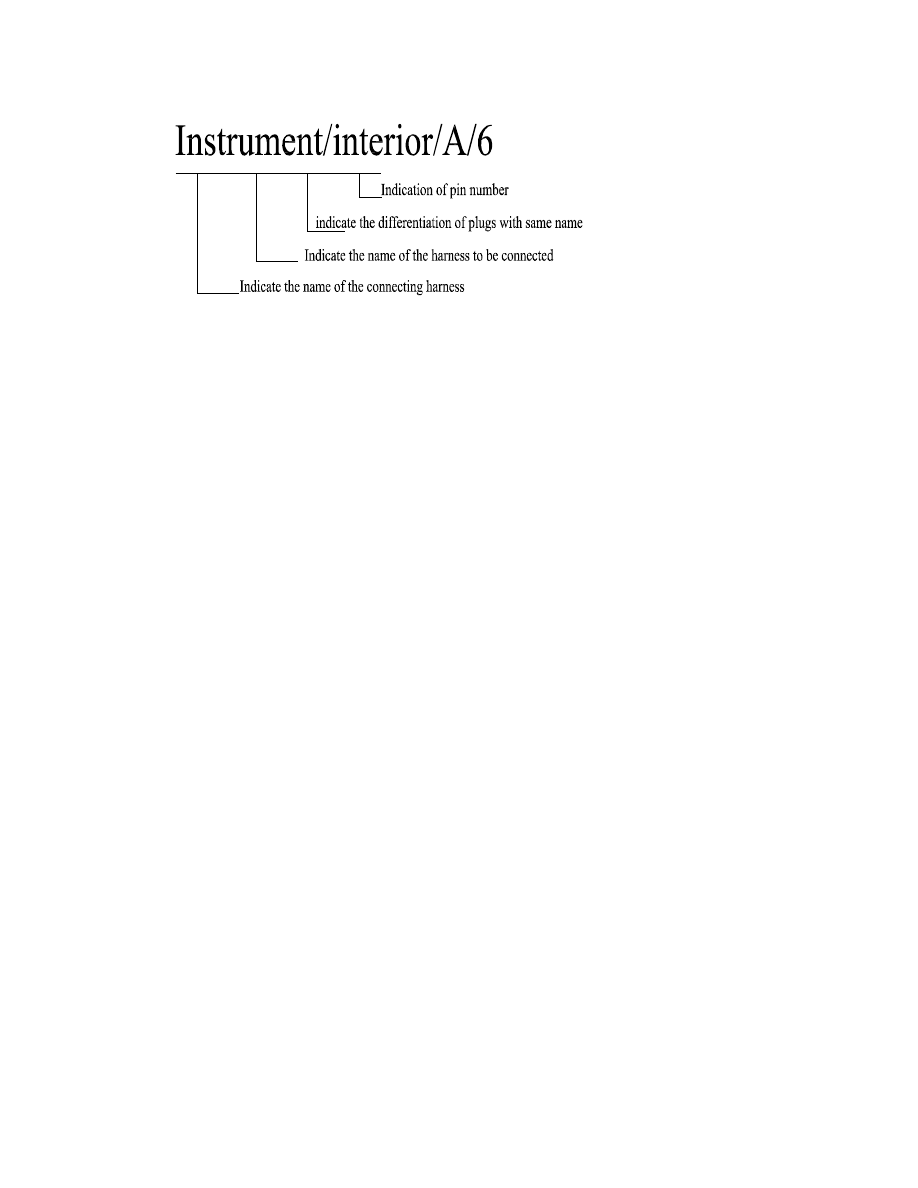

4.1.



“Instrument/interior/A/6” indicates the #6 pin of plug A of instrument harness and interior harness

connectors;

4.2. “To anti-deterrent module A5” indicates “to #5 pin of plug A of anti-deterrent module”;

4.3. “To ECU25” indicates “to #25 pin of ECU";



V. Fuse Definition

1. Fuse Number

The  fuse  number  within  the  front  compartment  relay  box  is  expressed  by  “EF+number”  and
“SF+number”.

The fuse number within the instrument relay box is expressed by “F+number”.

2. Fuse Position and Function Instruction

2.1. Front Compartment Relay Box Fuse

F

ron

t

F

o

g

 L

am

p

R

el

ay

L

o

w

 B

ea
m

 R

e

lay

H

ig

h

 B

ea

m

 R

el

ay

M

ai

n

re

lay

E

lec
tr

ic

 F

u

e

l P

u

mp

F

a

n

H

igh

S

p

ee

d

 R

e

lay

F

a

n

L

o

w

 S

p

e

ed

R

e

lay



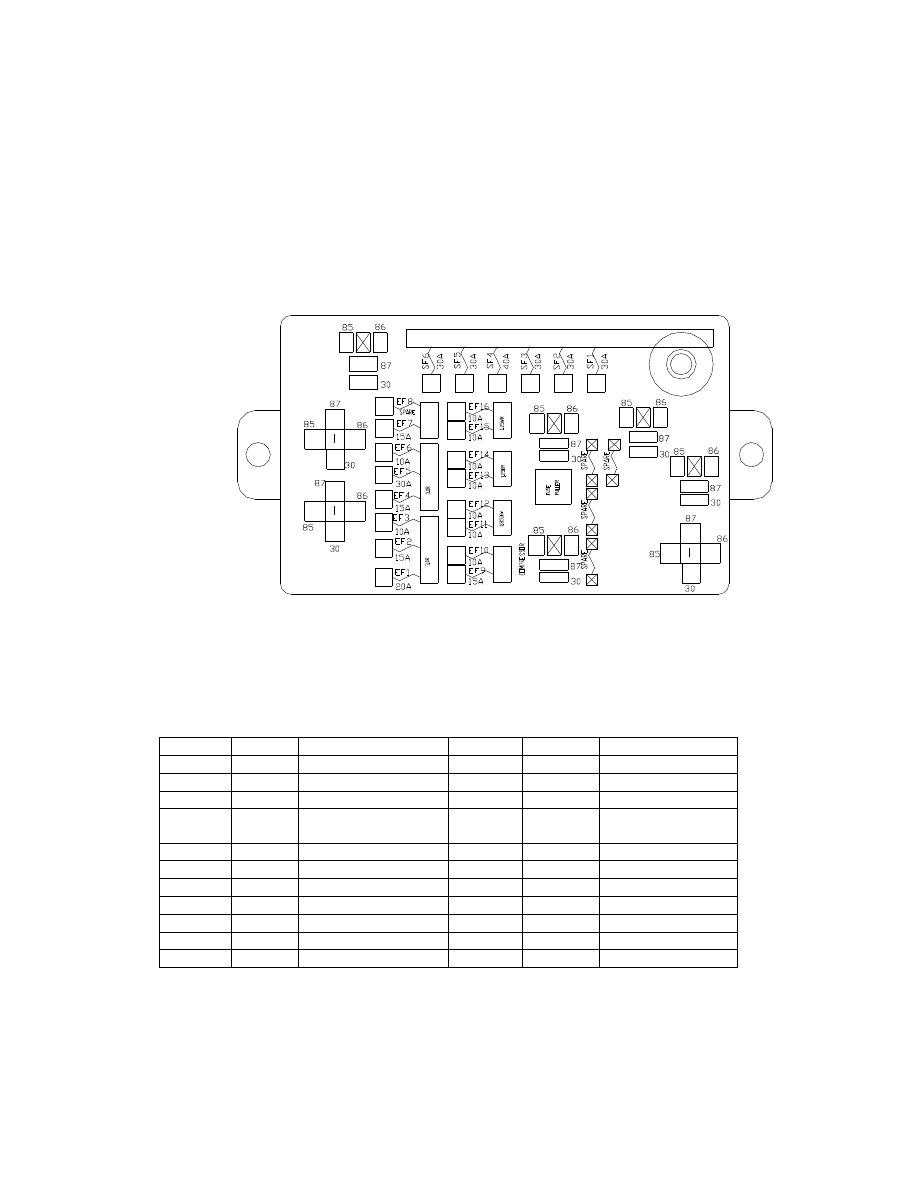

The  front compartment  relay box is located near the  front compartment battery,  with  the  detailed

function instructions of the fuses are as follows:



Fuse No.    Capacity

Function

Fuse No.    Capacity

Function

SF1

30A

Fan, high speed

EF6

10A

Compressor

SF2

30A

BCM

EF7

15A

Oxygen sensor

SF3

30A

A/C

EF8

Vacant

Vacant

SF4

40A

Instrument electric

box

EF9

15A

Ignition coil

SF5

30A

ABS

EF10

10A

Backup lamp

SF6

30A

ABS

EF11

10A

Right position lamp

EF1

20A

Fan, low speed

EF12

10A

Left position lamp

EF2

15A

Front fog lamp

EF13

10A

Right high beam

EF3

10A

ECU

EF14

10A

Left high beam

EF4

15A

Fuel pump

EF15

10A

Right low beam

EF5

30A

Primary relay

EF16

10A

Left low beam
