Section X      Defroster Harness



I. Harness Sketch











































搭铁

后除霜负极

Harness to tail door

Rear

defroster

negative

Rear

defroster

negative

Ground



II. Instructions on Main Connectors



III. Removal and Installation of Rear Defroster Harness

Defroster harness positive part number: S12-3724530
Defroster harness negative part number: S12-3724540



(I). Preparations

Tools:



sleeve wrench, cross head screwdriver, flat head screwdriver



(II). Notes



When disassembling the electrical components and harness, disconnect the power supply.
The ignition switch must be OFF.



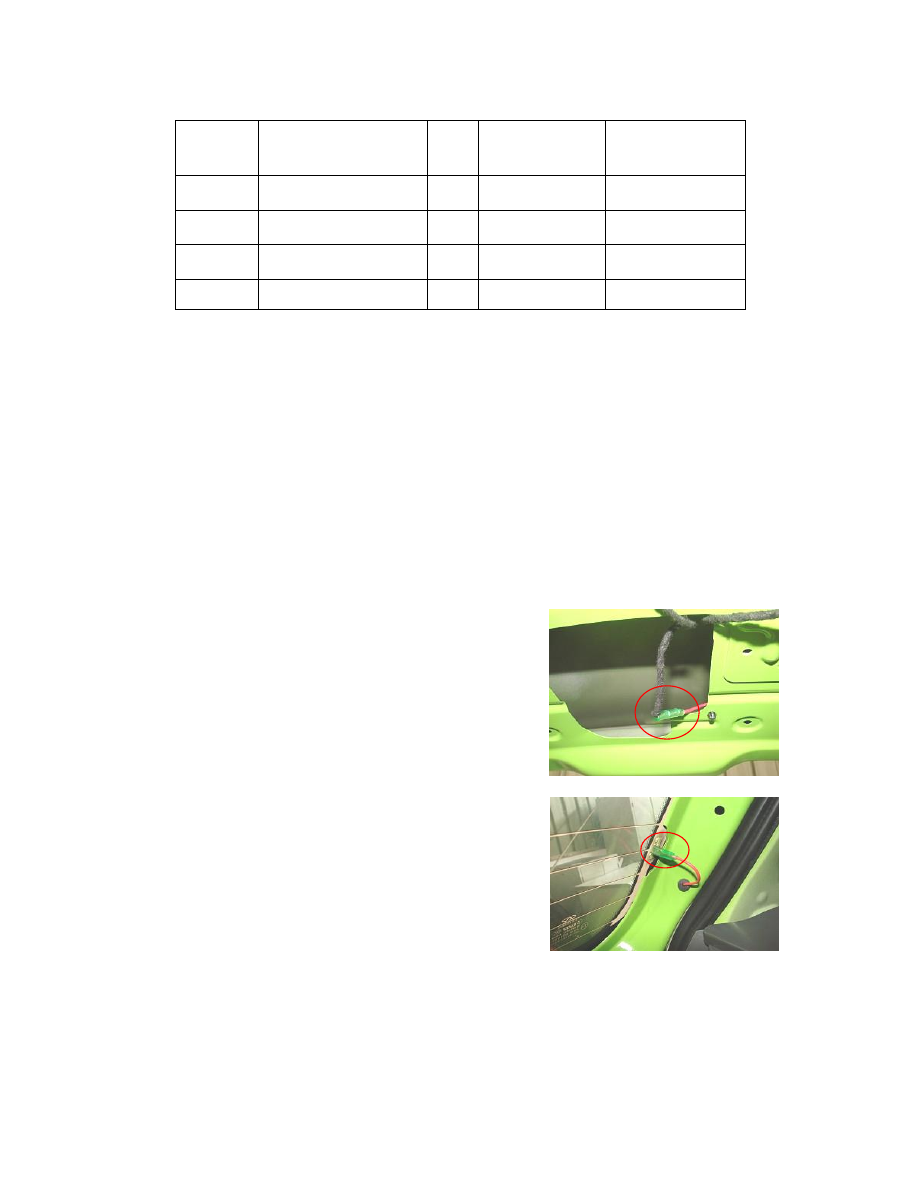

(III). Removal Steps



1. Unplug the defroster harness connector.













2. Unplug the left-rear defroster connector.










No

Connector Name

Pins

Connection

Remark

1

Defroster

positive

connector

1

Defroster positive

2

Defroster

negative

connector

1

Defroster negative



3

Tail

door

harness

connector

1

Tail door harness



4

Vehicle body ground wire

1

Vehicle body

On the tail door



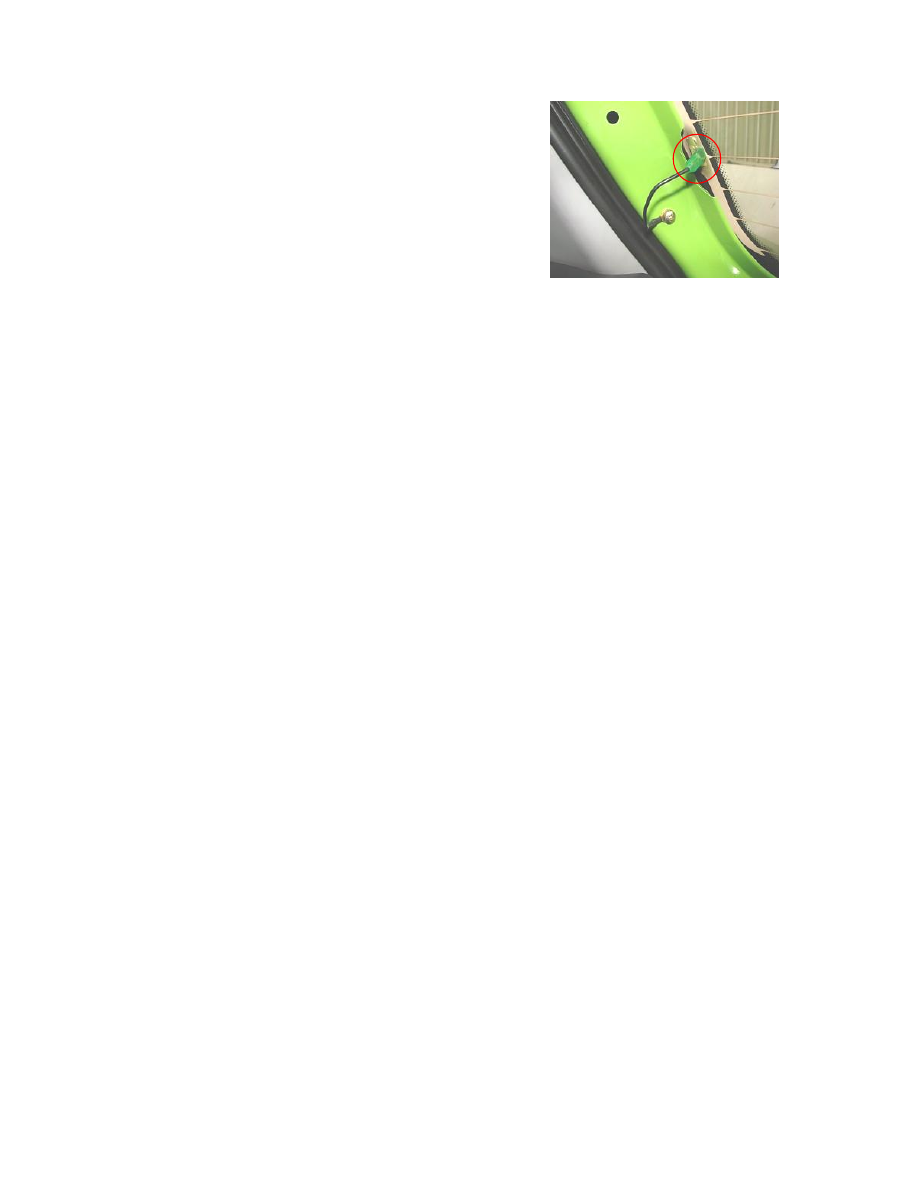

3 Unplug the right-rear defroster connector.












(IV) Installation Steps

The installation steps are reverse to those for removal.
