II. Instructions on Main Connectors

III. Removal and Installation of Left-front door in-door harness

Part number: S21-3724070

(I). Preparations

Tools: sleeve wrench, cross head screwdriver, flat head screwdriver

(II). Notes

When disassembling the electrical components and harness, please disconnect the power supply.
The ignition switch must be OFF.


(III). Removal Steps

1. Removal
1.1.  Disassemble  inside  door  shield.  (See  Removal  of  Inside  Door
Shield)
1.2. Remove the inside door protecting film.

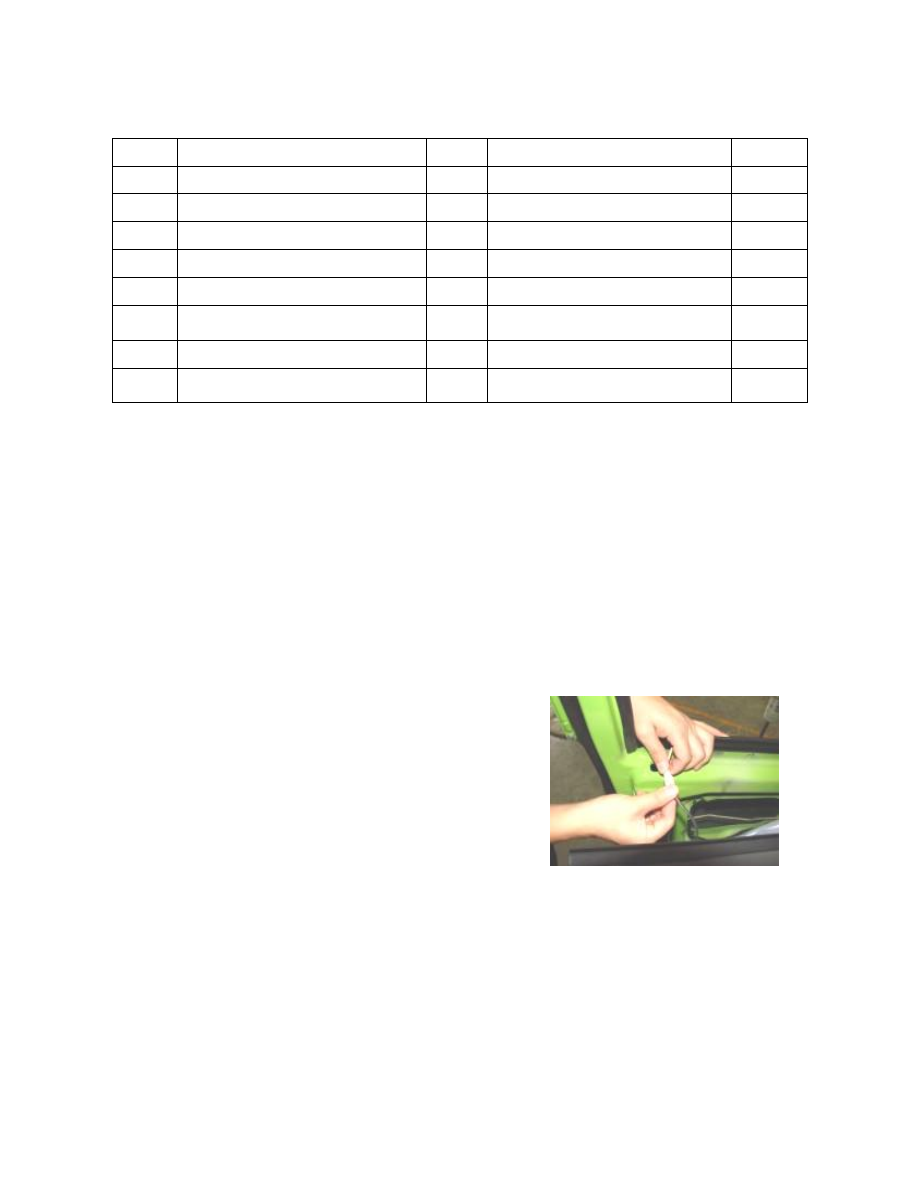

1.3 Unplug the left-front door remote control connector.






No

Connector Name

Pins

Connection

Remark

1

To in-door harness B connector

10

In-door harness B



2

Left-front window motor connector

2

Left-front window motor



3

Left-front window switch connector

16

Left-front window switch



4

To in-door harness A connector

14

In-door harnessA



5

Left-front speaker connector

2

Left/front speaker



6

Power  rearview  mirror  /left  turning
light connector

3

Power  rearview  mirror  /left  turning
light



7

Left-front door lock connector

4

Left-front door lock



8

Left-front

door

remote

control

connector

2

Left-front door lock

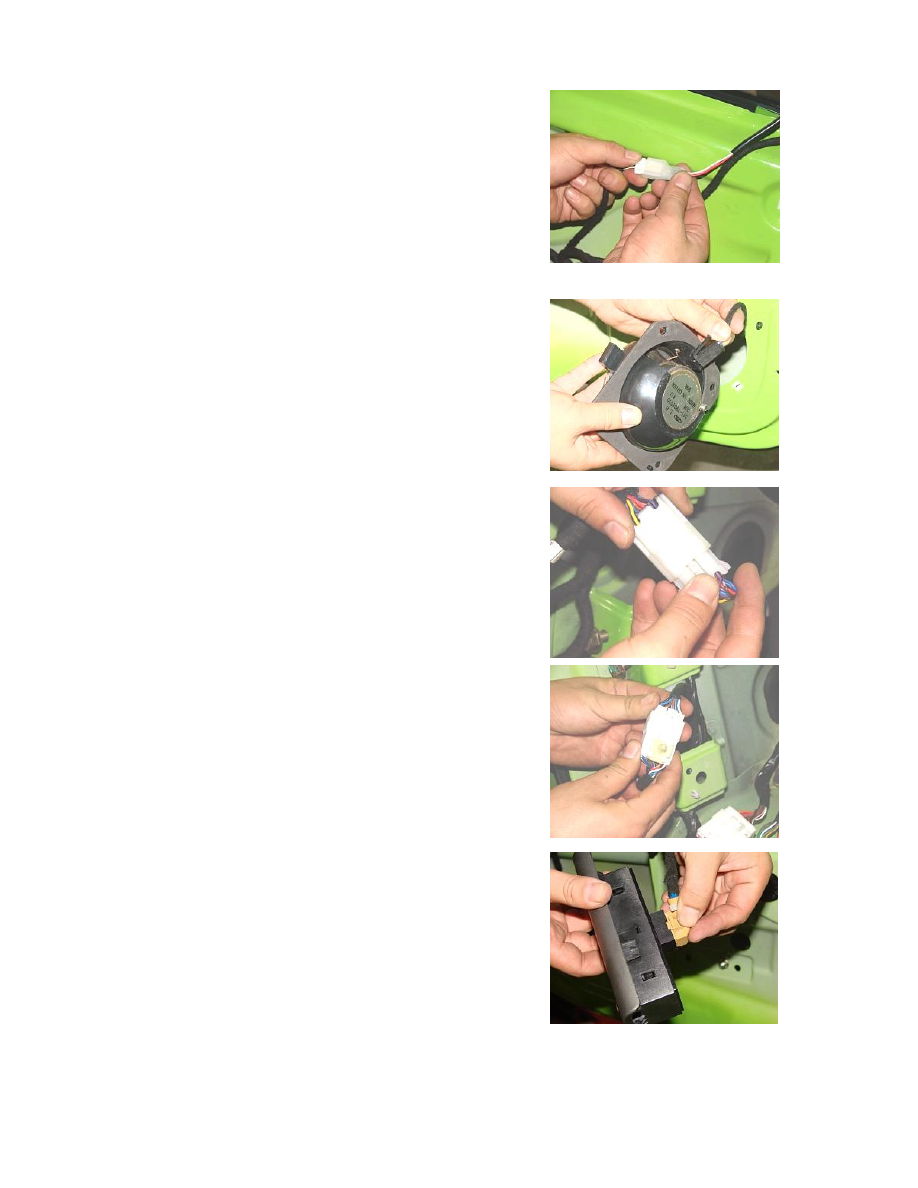

1.4. Unplug the door lock connector. (See Removal of Door Lock)
1.5.  Unplug  the  outside  left-front  door  rearview  mirror  harness
connector.









1.6. Unplug the left-front door speaker connector.











1.7.  Unplug  the  two  connectors  that  connect  the  left-front  door
in-door harness  and interior  floor  harness. (See Removal of  In-door
harness)


















1.8. Unplug the left-front window switch connector.








19. Unplug the left-front door lock connector.







2.0. Unplug the elevating motor connector.

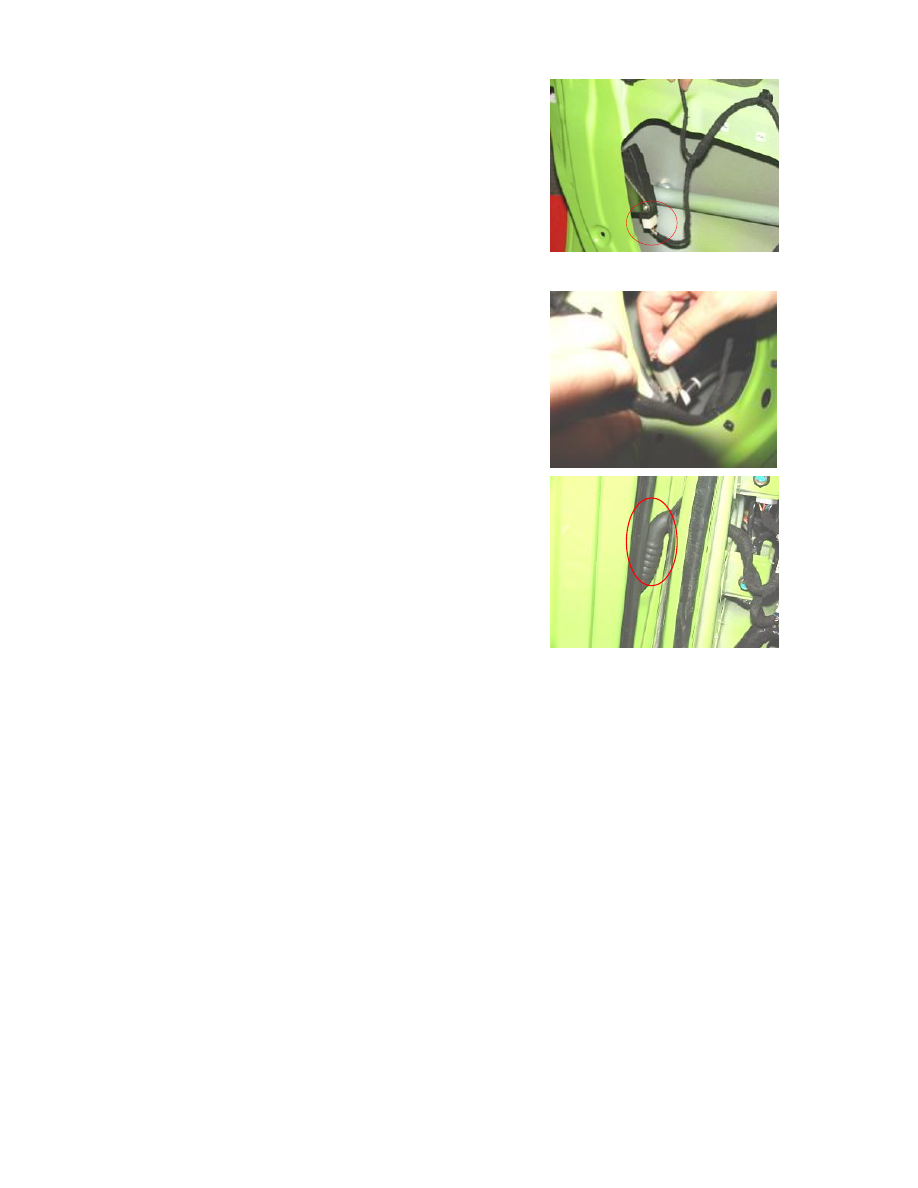

21.  Unplug  the  inside  door  harness  shield,  and  then  remove  the
harness.
2. Installation.
The installation steps are reverse to those for removal..





Section VII

Right-front Door Harness

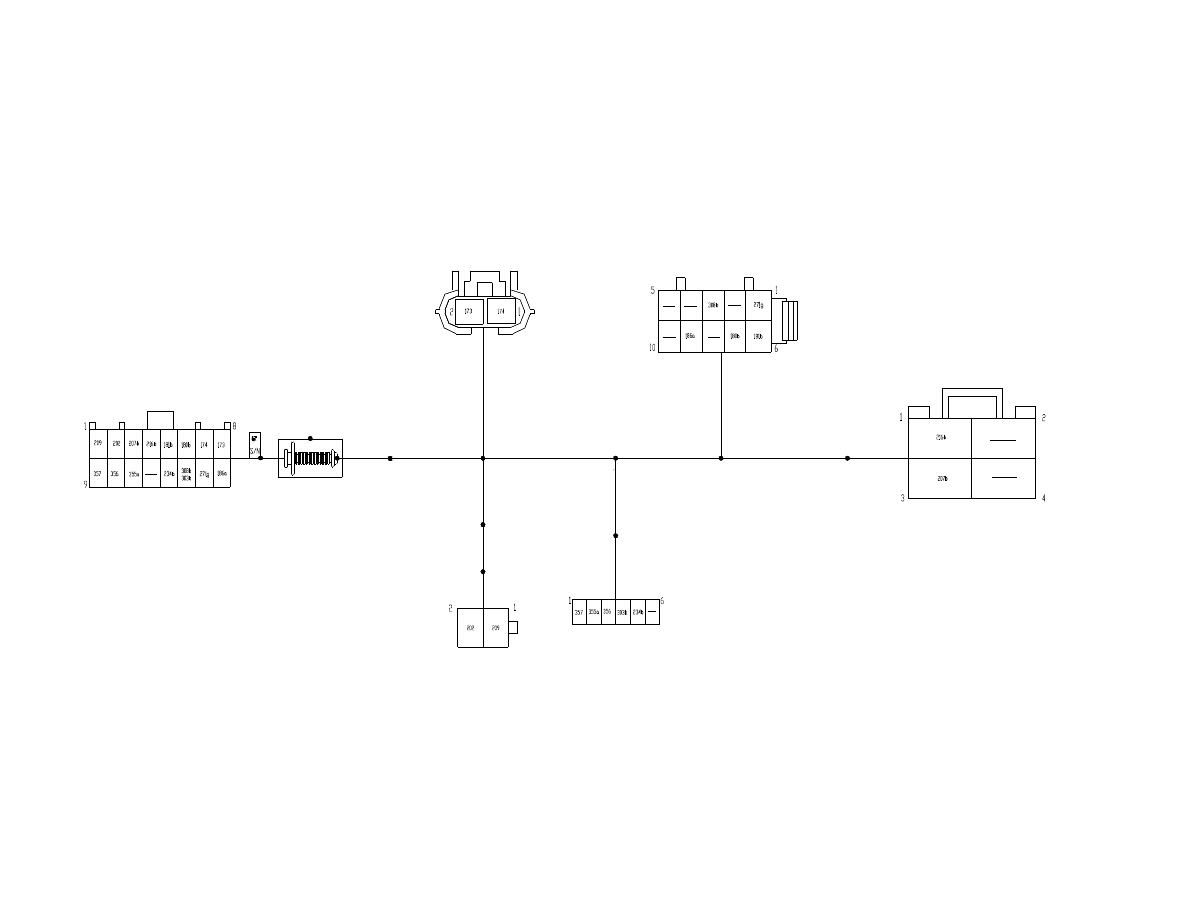

I. Harness Sketch

右前扬声器

电动后视镜电机/
右侧转向灯

右前门锁

右前窗开关

右前窗电机

右前门接室内线束

Right-front

window

motor

Right-front loudspeaker

Power

rearview

mirror

motor/Right turning light

Right-front door lock

Right-front

window

switch

Right-front door to in-door harness
