III. Removal and Installation of Harness

Part number: S12-3724180
Tools: flat head screwdriver, cross head screwdriver, sleeve wrench
Notes:
(1) The ignition switch must be OFF.
(2)  When  disassembling  the  electrical  components  and  harnesses,
disconnect the power supply.
(3)  When  disassembling  common  plugs  (connectors),  first  press
down  the  locking  device,  and  then  separate  the  plug  and  socket  by
force.  Be  careful  not  to  pull  at  the  wires  so  as  not  to  damage  the
wires and connectors.

1. Removal Steps

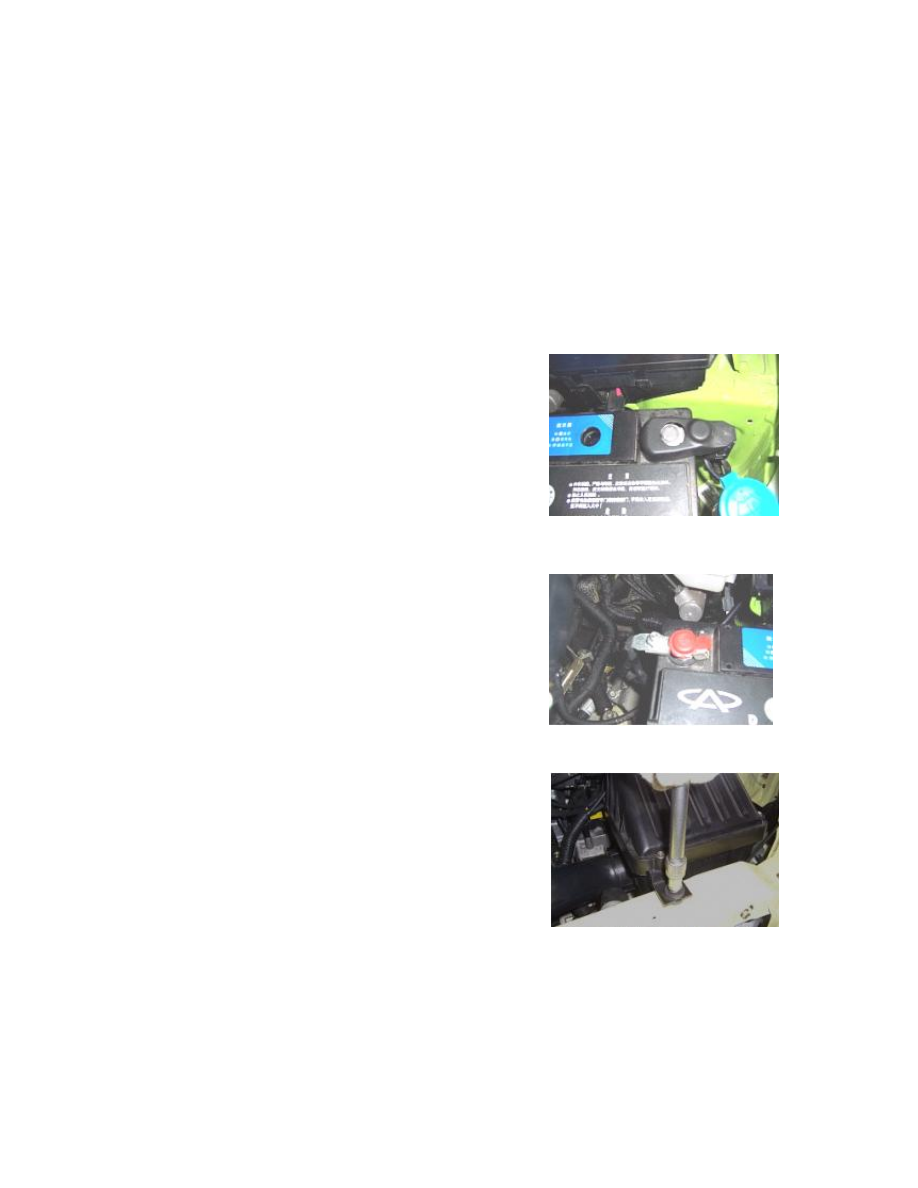

1.1. Removal of battery and air filter.
1.1.1. Disconnect the battery negative.








1.1.2.  Loosen  off  the  battery  positive  and  remove  the  battery
assembly.









1.1.3. Use a sleeve wrench to loosen off the air filter fastening nuts.








124

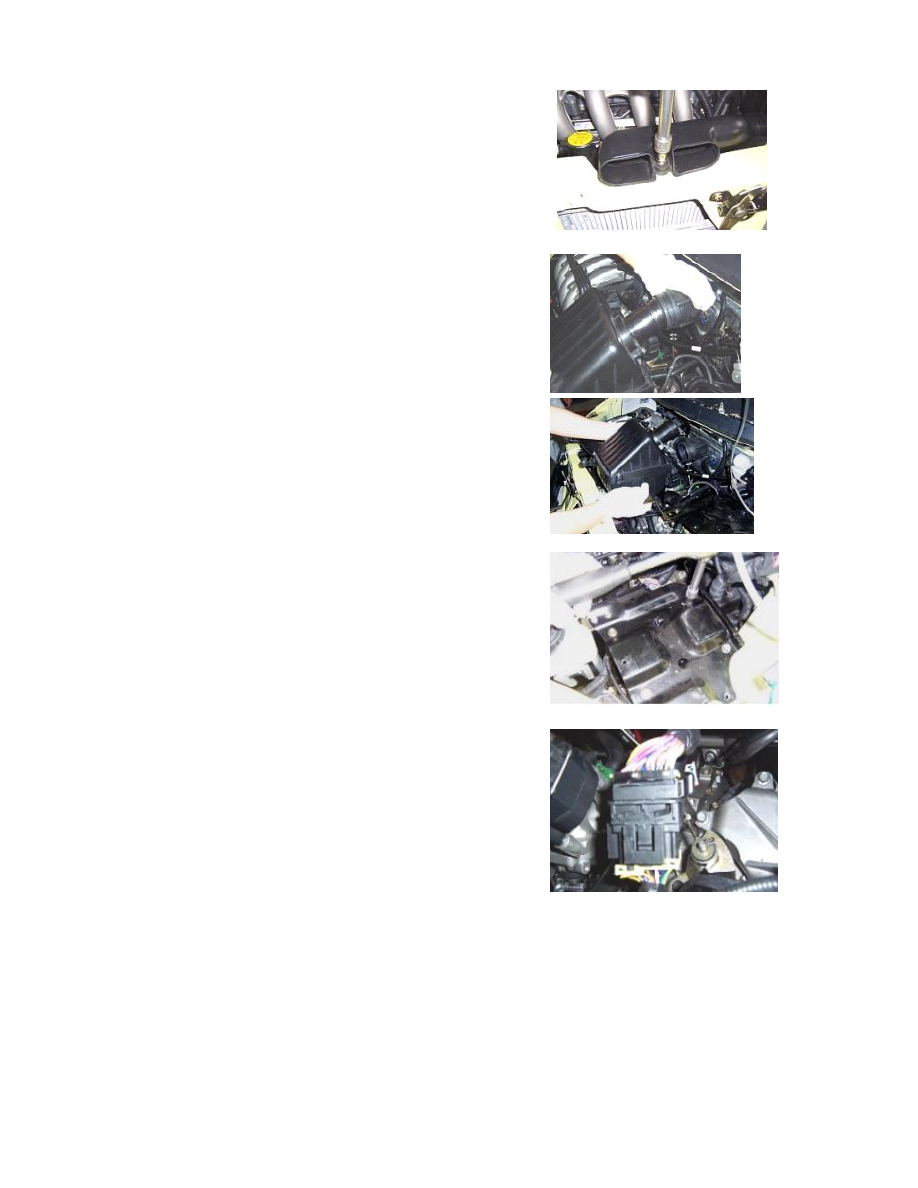

1.1.4. Use a sleeve  wrench to  loosen off the inlet  air  filter fastening
nuts.








1.1.5.  Pull  out  the  hose  that  connects  the  air  filter  and  engine  inlet
manifold by hand.







1.1.6. Remove the air filter.








1.1.7. Disassemble the battery fixed mounting.






1.2. The installation steps are reverse to those for removal..

2. Removal of harness
2.1.  Disassemble  the  joints  of  all  connectors  of  the  engine
harness.

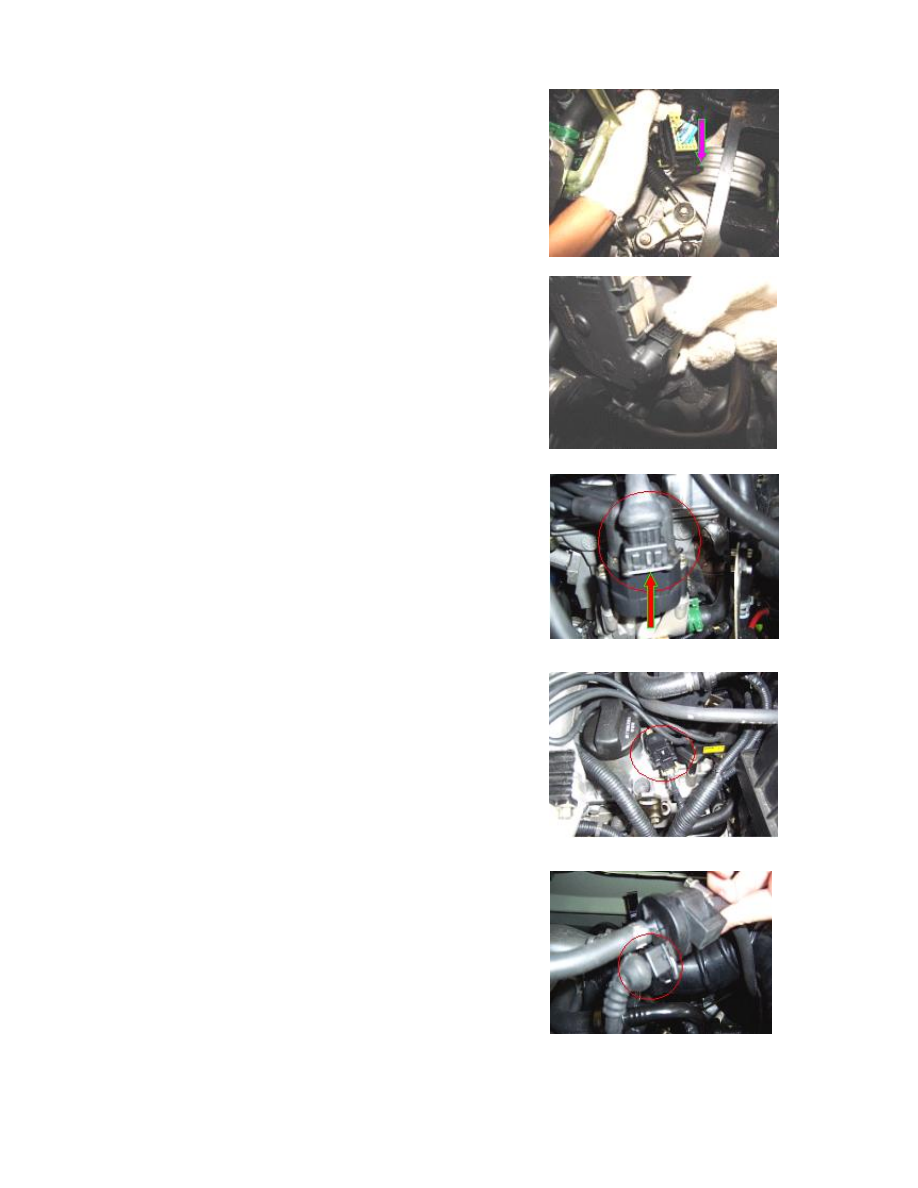

2.1.1.  Disassemble  the  connector  that  connects  the  electronic  fuel
injection harness with the ECU wiring harnes.
The  removal  can  be  carried  out  by  pulling  out  the  clip  as  shown  in
the figure, and then the connector can be removed.








125













2.1.2. Disassemble the electronic throttle connector.











2.1.3.The ignition coil  connector can  be  diassembled by  pressing at
the place shown in the right figure.










2.1.4. Disassemble the camshaft sensor connector.











2.1.5. Disassemble the carbon canister solenoid valve connector.








126

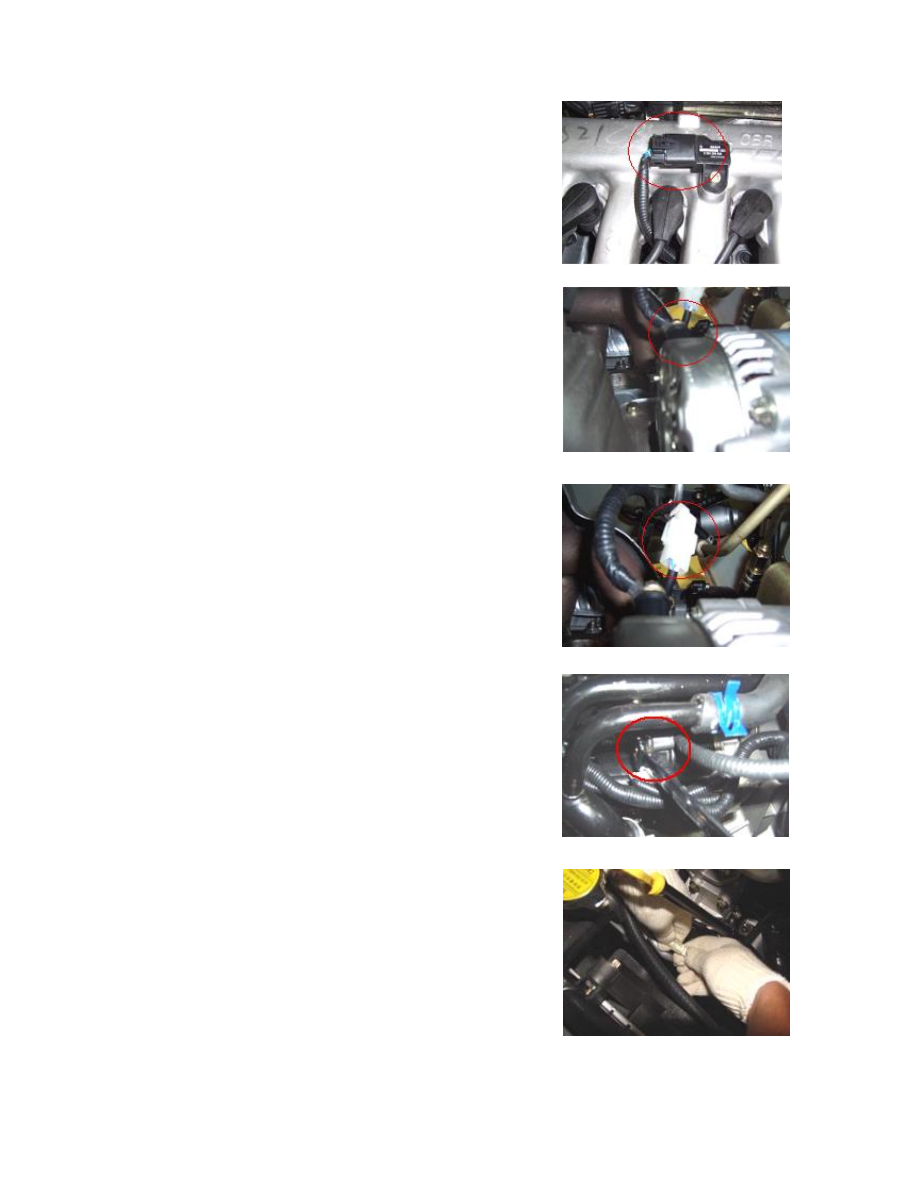

2.1.6. Disassemble the inlet pressure sensor connector.










2.1.7. Disassemble the recharging display connector.












2.1.8. Disassemble the generator connector.










2.1.9. Disassemble the starter connector.










2.1.10. Unplug the air-conditioning compressor connector.
