Chapter 3    Disassembly/Reassembly and Maintenance of

Steering System

I. Removal/Installation of Steering Wheel

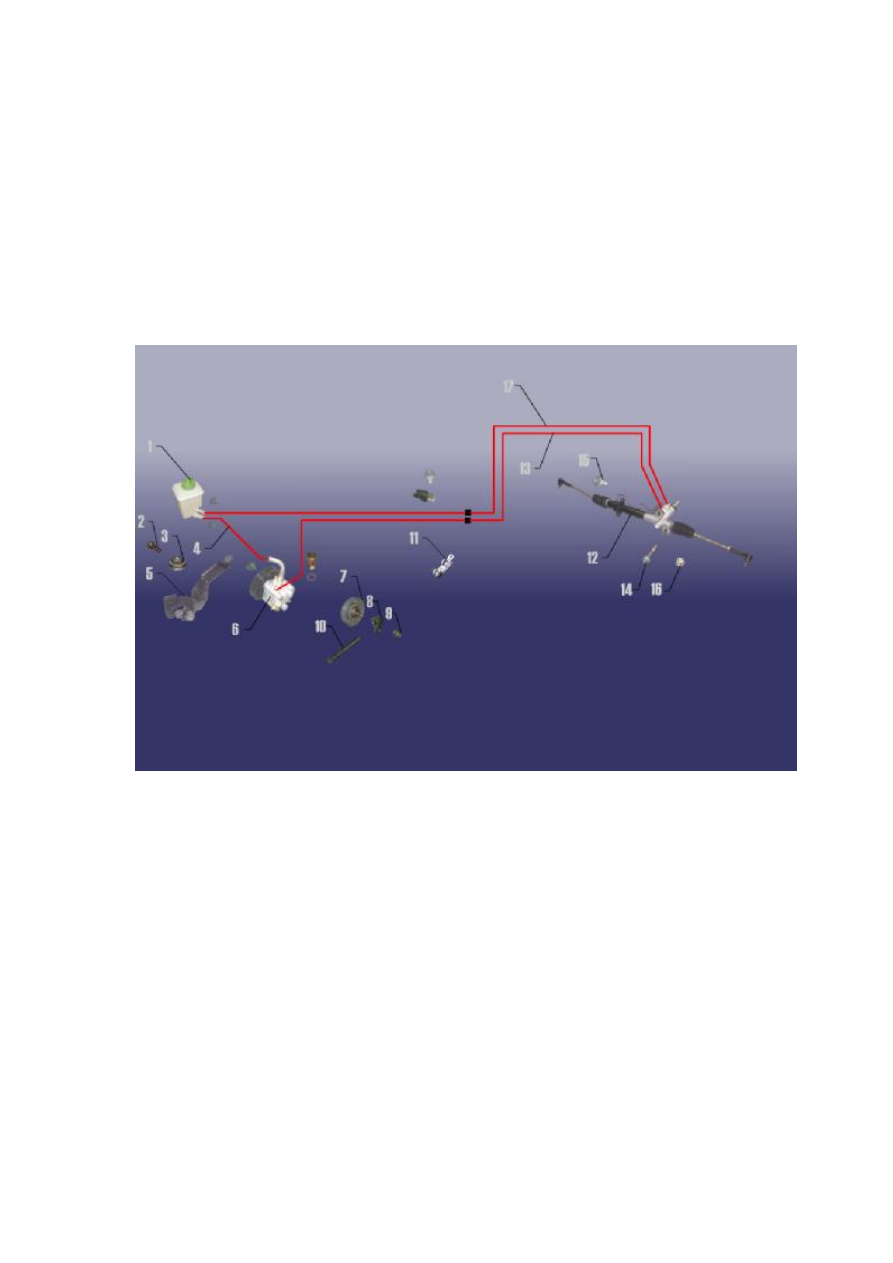

1. System Composition Diagram



1. Power Assist Steering Fluid Reservoir      2. Support Fixing Bolt

3. Support Fixing Nut                                    4. Oil Output Pipeline

5. Fluid Reservoir Fixed Support                  6. Steering Pump

7. Tensioner Pulley                                        8. Lock Nut

9. Adjusting Nut                                            10. Adjusting Bar

11. Pipe Clamp                                              12. Steering Wheel

13. Oil Output Pipe                                        14. 15. Fixing Bolt

16. Fixing Nut                                                17. Oil Return Pipe

















35

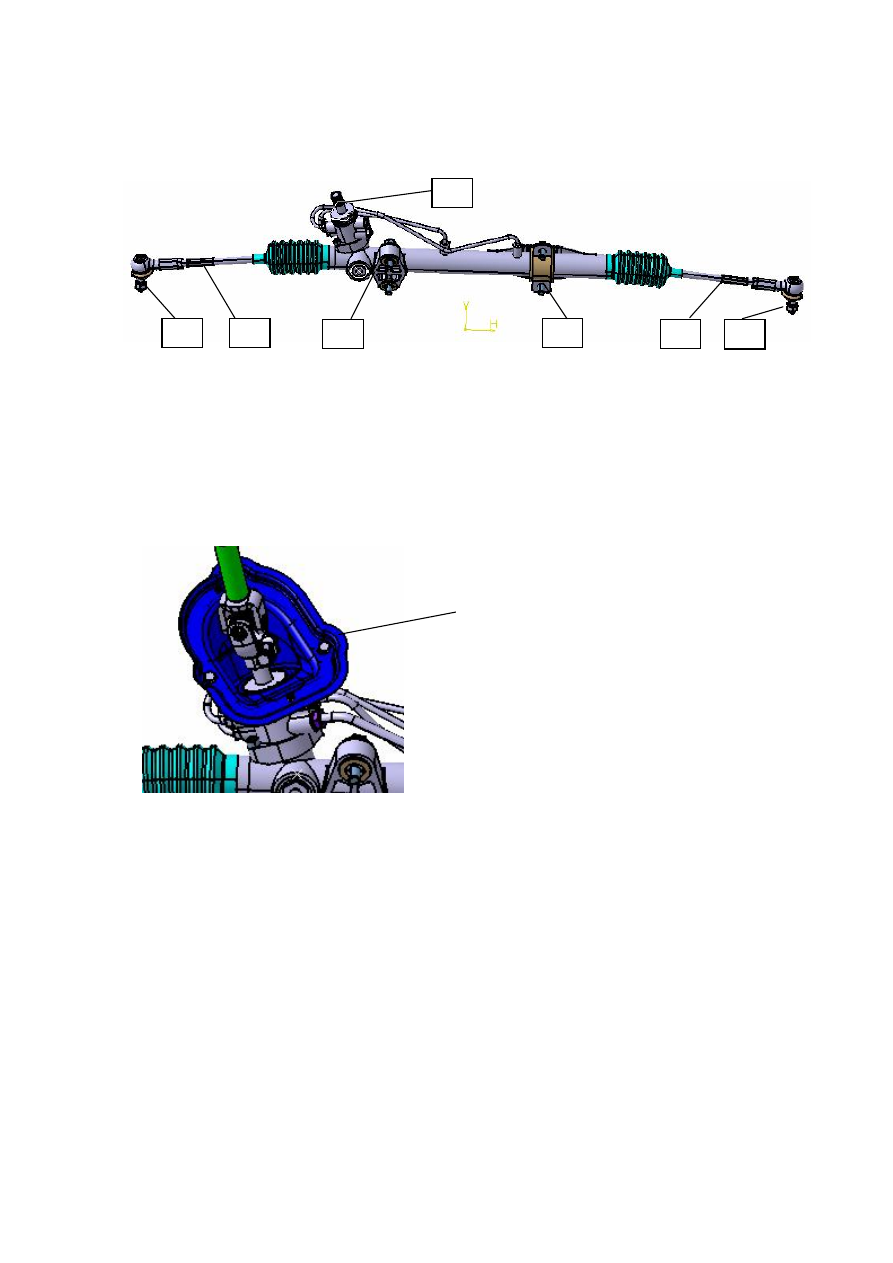

2.    Decomposition Diagram of Steering Wheel





















1-Lock Nut        2-Lateral Tie Bar        3-Input Shaft        4-Left Installation Support

5--Right Installation Support



3. Schematic Diagram of Steering Universal Joint and Protective Sleeve











2. Preparation

Tools: 15#, 19# socket wrenches , 13#, 18# non-adjustable wrenches.

Accessories: power steering fluid



3. Precautions

3.1 Please wear necessary labor protection supplies to avoid accidents.

3.2 Avoid steering fluid to contact with skin or eyes when disassembling steering system.







S21-3404060

 Steering  Universal  Joint
Protective Sleeve assy


1

1

2

2

3

4

5

36

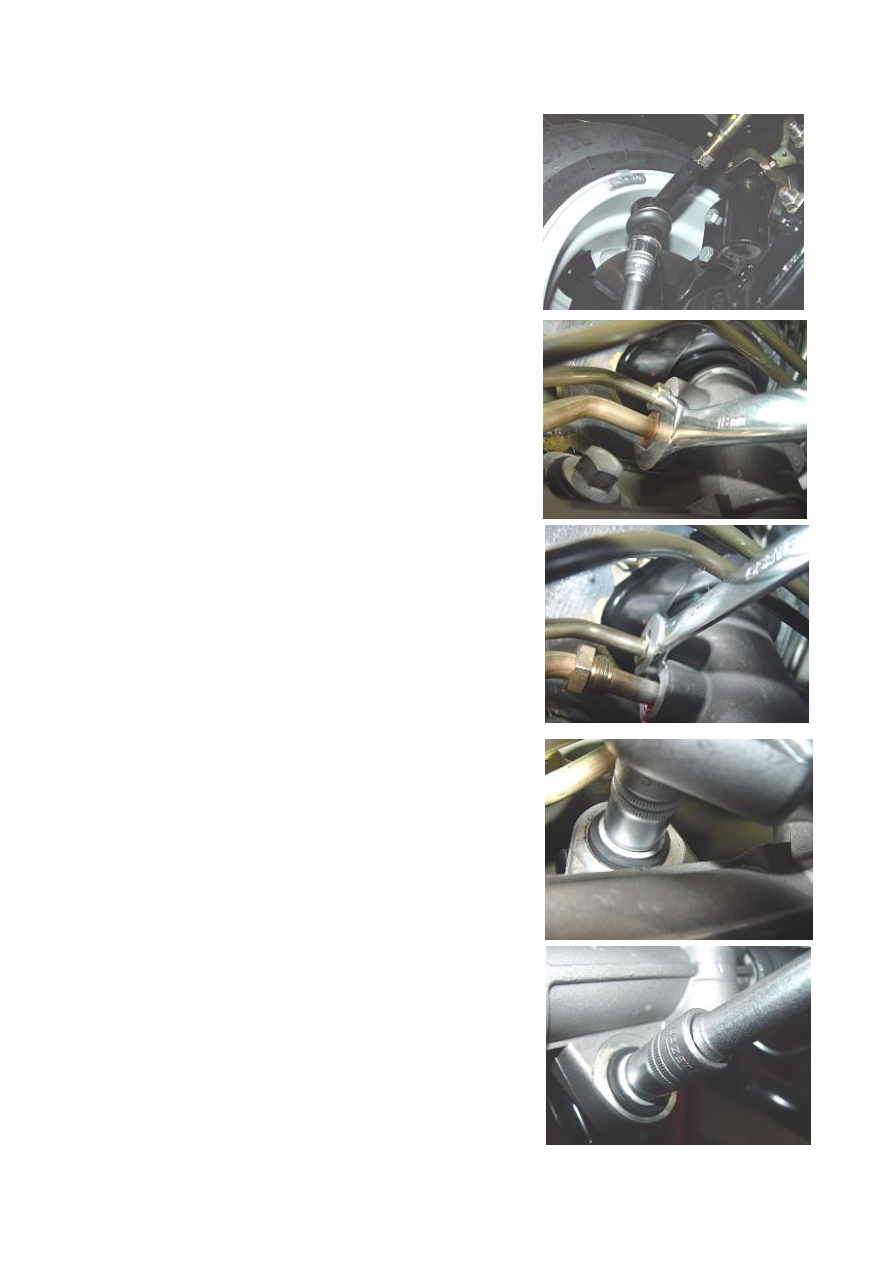

4. Removal/Installation Step

4.1 Remove the fixing bolts from the right and left sides of

steering ball pin with a 19# sleeve.

Torque: 40±5 N.m









4.2 Loosen the fixing bolts from the lower of power

assist steering oil pipe with a 18# non-adjustable wrench.

Torque: 25±5 N.m













4.3 Loosen the fixing bolts from the upper of power

assist steering oil pipe with a 13# non-adjustable wrench.

Torque: 25±5 N.m













4.4 Remove the fixing bolts and nuts from the upper of right

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













4.5 Remove the fixing bolts and nuts from the lower of right

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













37

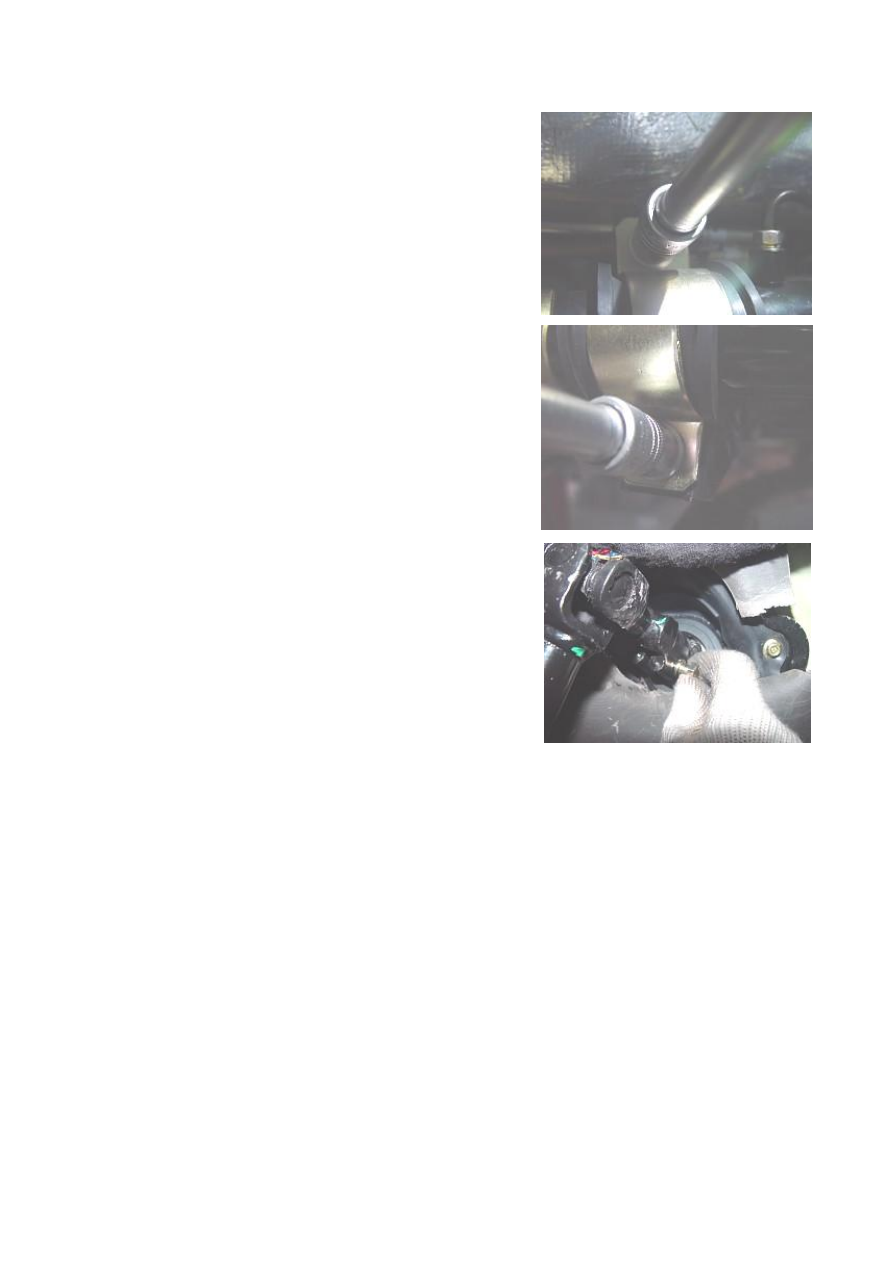

4.6 Remove the fixing bolts and nuts from the upper of left

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













4.7 Remove the fixing bolts and nuts from the lower of left

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













4.8 Remove the fixing bolts from the steering universal joint

by hand. Then remove the steering wheel assy.

















5. Installation Step

Refer to Removal Step.
