133

Section 4    Interior Harness

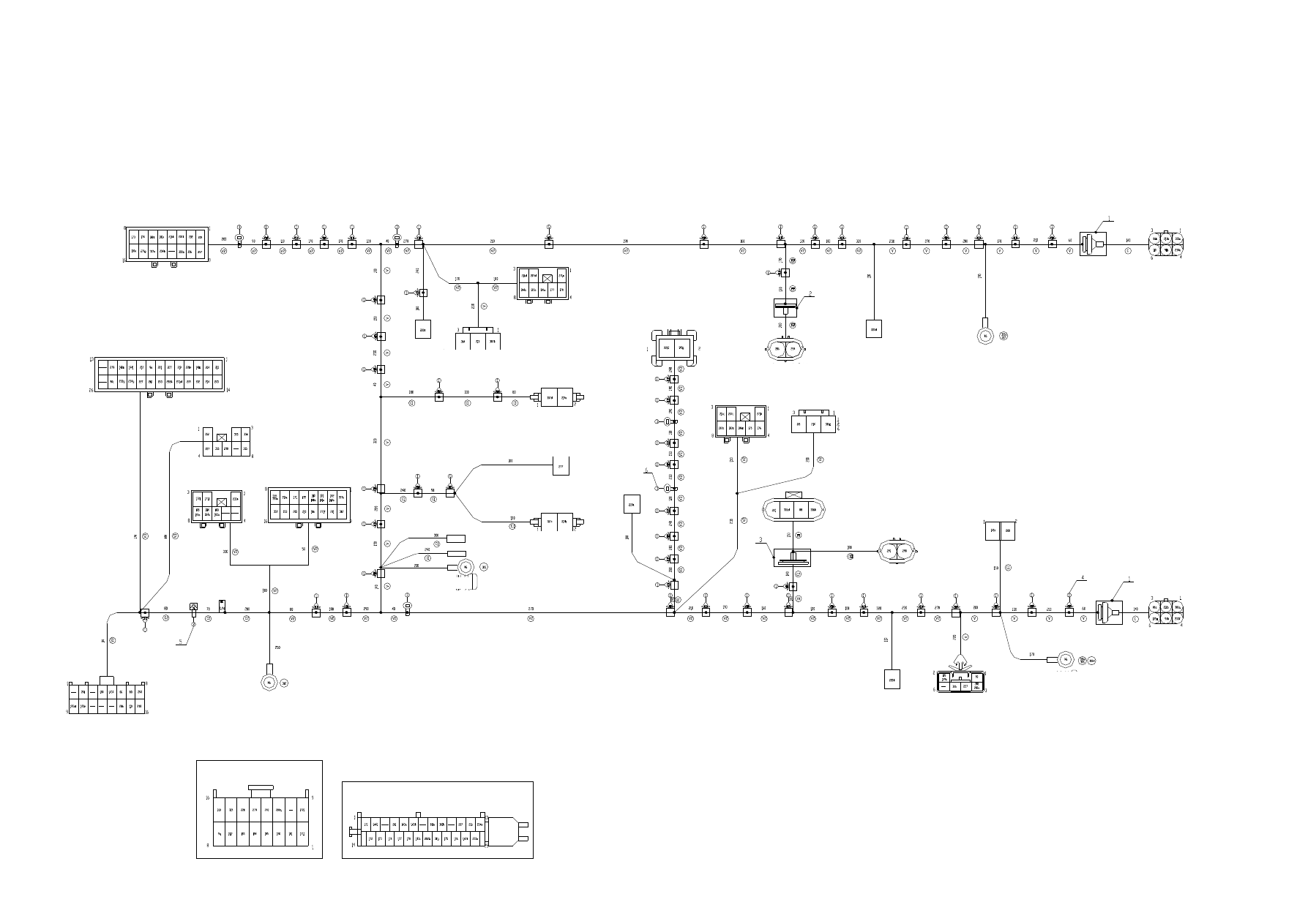

I. Schematic Diagram of Harness

Ground C

Ground A

To Back Door Harness

Rear Left Door Contact Switch

Rear Left Tail Lamp

Rear Trunk Lamp

Rear Left Wheel Sensor

To Fuel Pump

To Rear Left Door Harness Connector A

Rear Right Tail Lamp

Ground B

Rear Right Door Contact Switch

Rear Right Wheel Sensor

To Rear Left Door Harness Connector B

To  Front  Left  Door
Harness Connector A

To  Front  Left  Door
Harness Connector B

To Ceiling Lamp

Main  Seat
Belt Switch

Auxiliary  Seat
Belt Switch

Front

Left

Door  Contact
Switch

Hand Brake Switch

Window Regulator Module B

Window Regulator Module A

Window Regulator Module B

Window Regulator Module A

To Engine Compartment Harness

To  Rear  Right  Door
Harness Connector B

To  Rear  Right  Door
Harness Connector A

Front

Right

Door  Contact
Switch

To Instrument Harness Connector A

To Instrument Harness Connector B

To Front Right Door Harness

Ground

134

II. Main Connectors Description

No

Connector Description

Number

of Pin

Connection

Remark

1

To front right door harness connector

16

Front right door harness



2

Right tail lamp connector

6

Right tail lamp harness



3

Front  right  door  contact  switch
connector

1

Front  right  door  contact
switch



4

To rear right door harness connectorA

3

Rear right door harnessA

5

To rear right door harness connectorB

8

Rear right door harnessB

6

Rear right wheel sensor connector

2

Rear right wheel sensor



7

Rear  right  door  contact  switch
connector

1

Rear  right  door  contact
switch



8

Ground B

1

Body

At  upper  of  rear  right
wheelhouse paintwork

9

To instrument    harness connectorA

26

Instrument harness A



10

To instrument    harness connectorB

8

Instrument harness B



11

To  engine  compartment    harness
connector

16

Engine

compartment

harness



12

To  front  left  door  harness  connector
B

8

Front left door harness B

13

To  front  left  door  harness  connector
A

16

Front left door harness A

14

Ground A

1

Body

Under left A pillar

15

Auxiliary seat belt switch connector

2

Auxiliary

seat

belt

switch



16

Hand brake switch connector

1

Hand brake switch



17

Main seat belt switch connector

2

Main seat belt switch



18

Window  Glass  Regulator  Module  B
connector

25

Window Glass Regulator
Module B



19

Window  Glass  Regulator  Module  A
connector

16

Window Glass Regulator
Module A



20

Ground D

1

Body

At left side  of  window
regulator module

21

Connect to ceiling lamp connector

2

Ceiling lamp harness



22

Front  left  door  contact  switch
connector

1

Front  left  door  contact
switch



23

To rear left door harness connector B

8

Rear left door harness B



24

To rear left door harness connector A

3

Rear left door harness A



25

To fuel pump connector

4

Fuel pump harness



26

Rear left wheel sensor connector

2

Rear left wheel sensor



27

Rear

left

door

contact

switch

connector

1

Rear  left  door  contact
switch



28

Rear trunk lamp connector

2

Rear trunk lamp harness



29

To back door harness connector

6

Back door harness



30

Ground C

1

Body

At  rear  paintwork  of
rear left wheelhouse

31

Left tail lampconnector

6

Left tail lamp harness





135



III.  Disassembly/Reassembly  of  Interior
Floor Harness

Part Number: S21-3724050

(I). Preparation

Tools:

Socket

wrench,

cross

screwdriver,

flat

head

screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

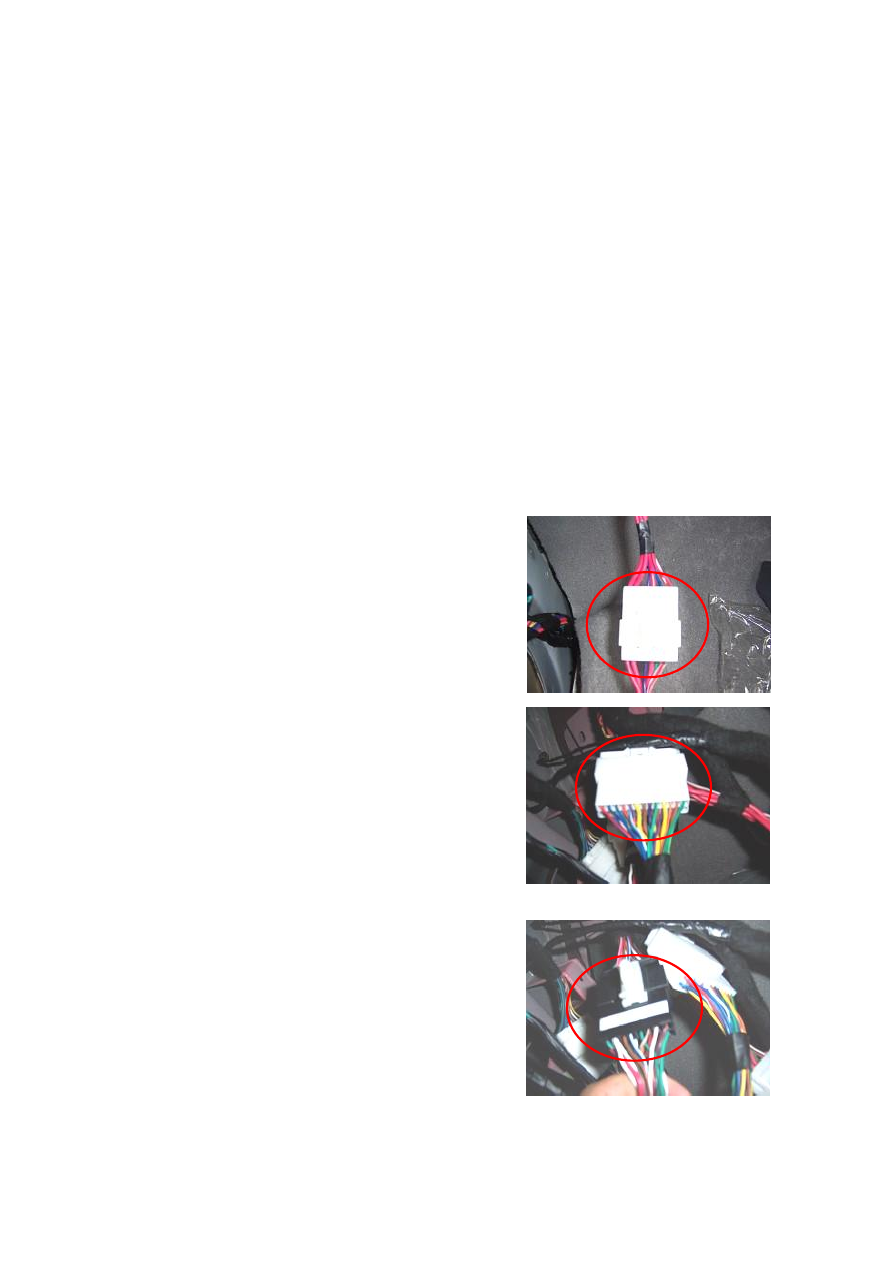

1. Removal of Harness at Left Side of Interior Floor.

1.1.1.  Remove  the  lower  left  guard  plate  from  the

instrument  panel.  (See  Disassembly/Reassembly  of

Instrument Panel)

1.1.2.  Pull  out  the  connector  to  the  engine

compartment harness.







1.1.3.  Pull  out  the  connector  A  to  the  instrument

harness.













1.1.4.  Pull  out  the  connector  B  to  the  instrument

harness.













136

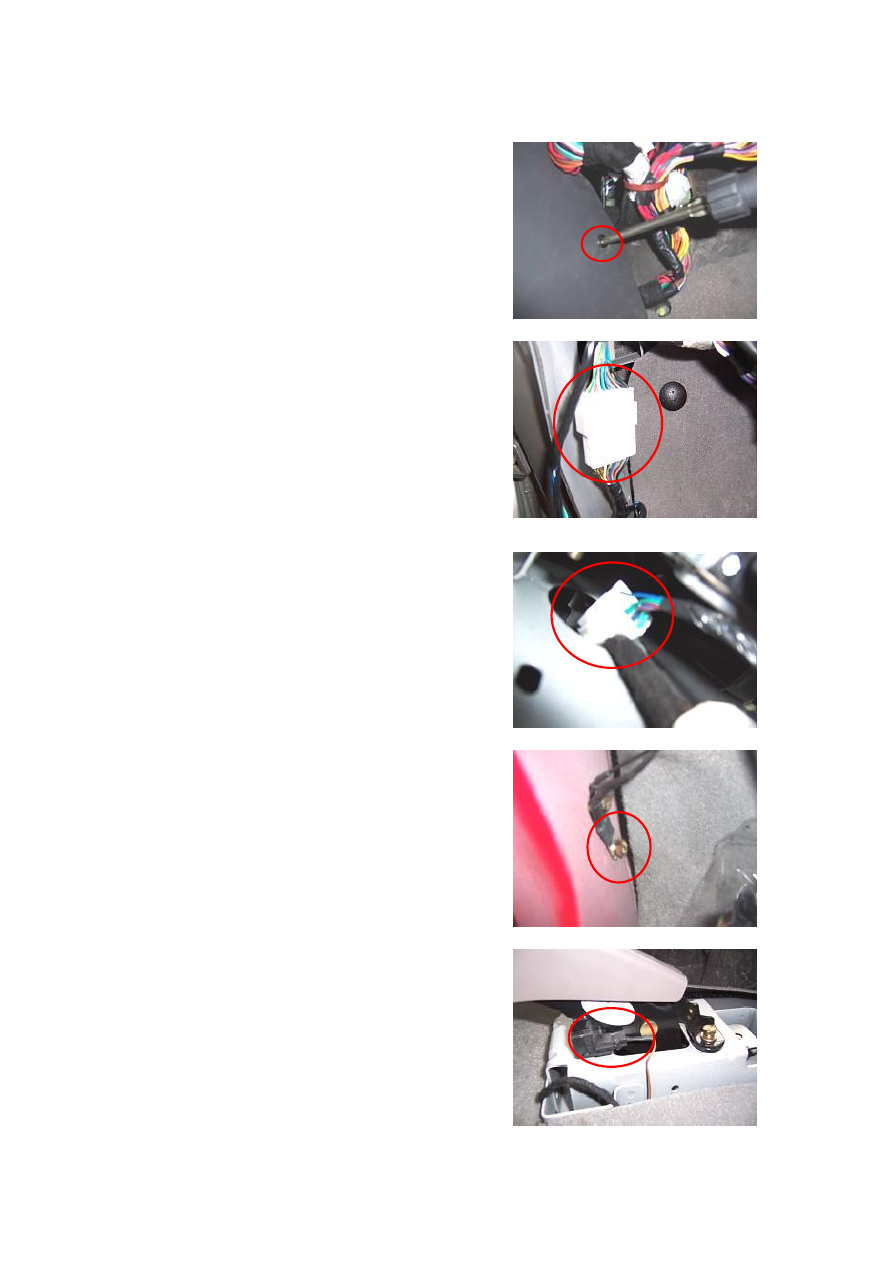

1.1.5.  Remove  the  A  pillar  lower  trim  with  a  cross

screwdriver.















1.1.6. Pull  out the connector of  front left  door  harness

A.















1.1.7. Pull  out the connector of  front left  door  harness

B.















1.1.8. Remove the grounding point. (under the A pillar)















1.1.9.

Remove

the

console.

(See

Disassembly/Reassembly of Console)

1.1.10.  Remove  the  connector  from  the  hand  brake

switch.
