Chery QQ6 (S21) / S12LHD. Manual - part 18

69

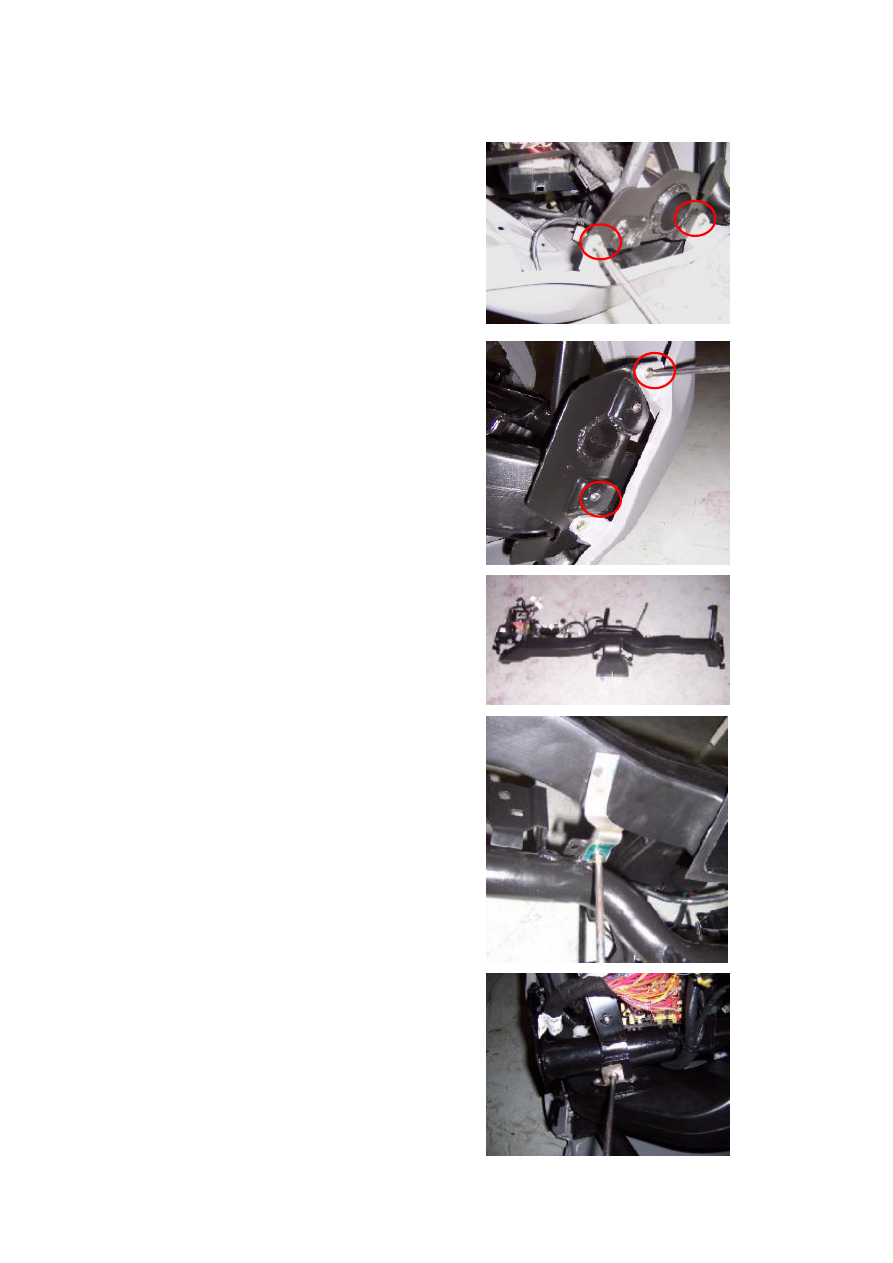

2.1.3.  Remove  the  four  fix  screws  from  both

sides of instrument panel and cross beam with a

cross screwdriver.

Torque: 3±1 Nm





























2.1.4. Take off the cross beam and air duct.











2.1.5. Remove two screws used to fasten the air

duct  from  the  cross  beam  with  a  cross

screwdriver.

Torque: 3±1 Nm







70

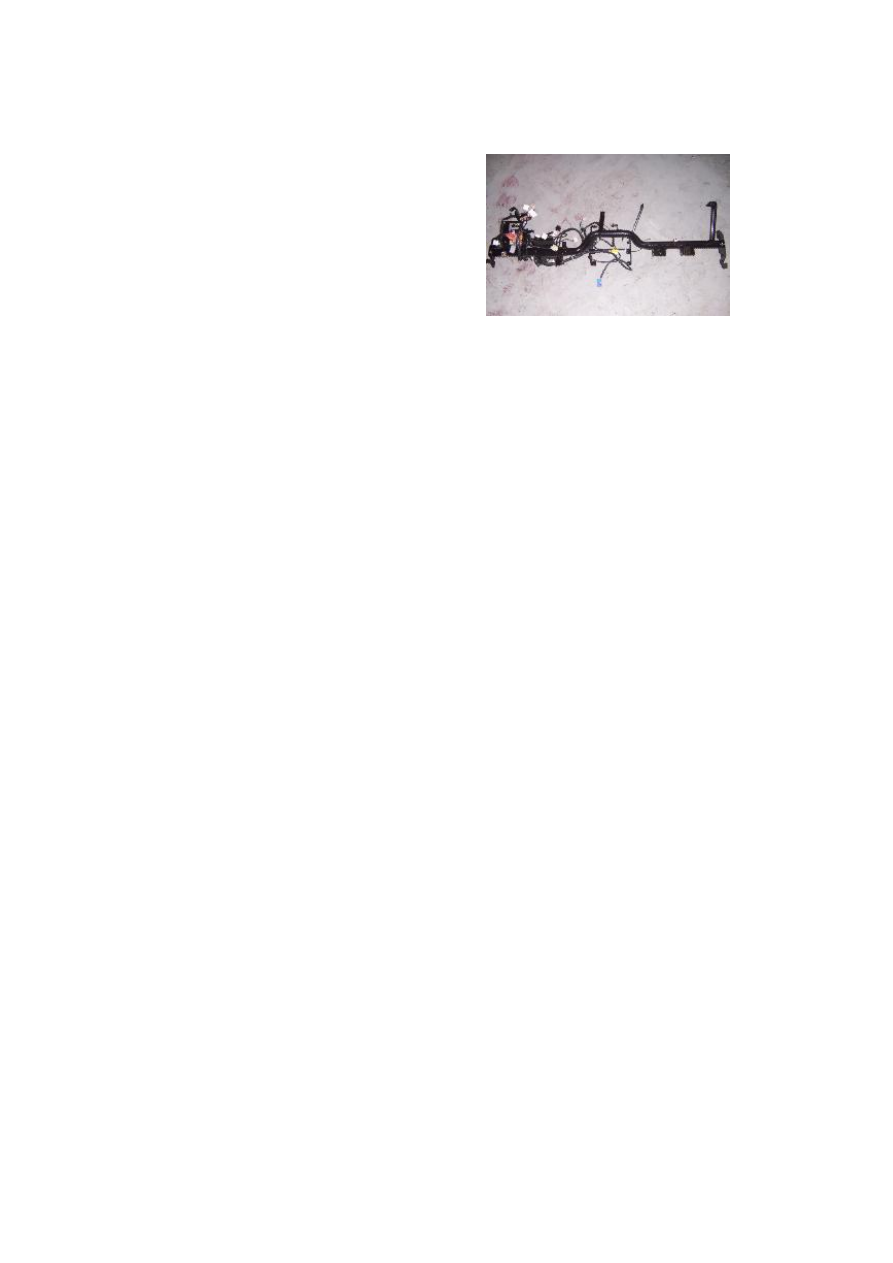

2.1.6.  Take  off  the  air  duct,  and  detach  the

harness as required.













2.2. Installation Step

Refer  to  Removal  Step  and  install  it  in  reverse

order.







71

Chapter 8  Air Conditioning (A/C) System

I. System Composition

Air adjustment and distributing system: HVAC air mixing and distributor part, inside/outside

circulation air inlet, air outlet, outside circulation air filter.

Control system: control panel assy, wire drawing, micro-motor, fan, resistor, high/low voltage switch

Heating system: heater, hot water pipe, engine cooling water system.

Cooling system: compressor, condenser, reservoir dryer, expansion valve, evaporator, and pipe.



II. Removal of Evaporator Assy

1. Preparation

Tool: cross head screwdriver, carp pliers, socket

spanner

Auxiliary  material:  refrigerant,  antifreeze,

sponge rubber strip

2. Disassembly/Reassembly Step

2.1  Recycling  the  refrigerant  by  refrigerant

recycling machine

Note:

(1)  DO  NOT  dispose  the  coolant  in  a  sealed

location or near fire.





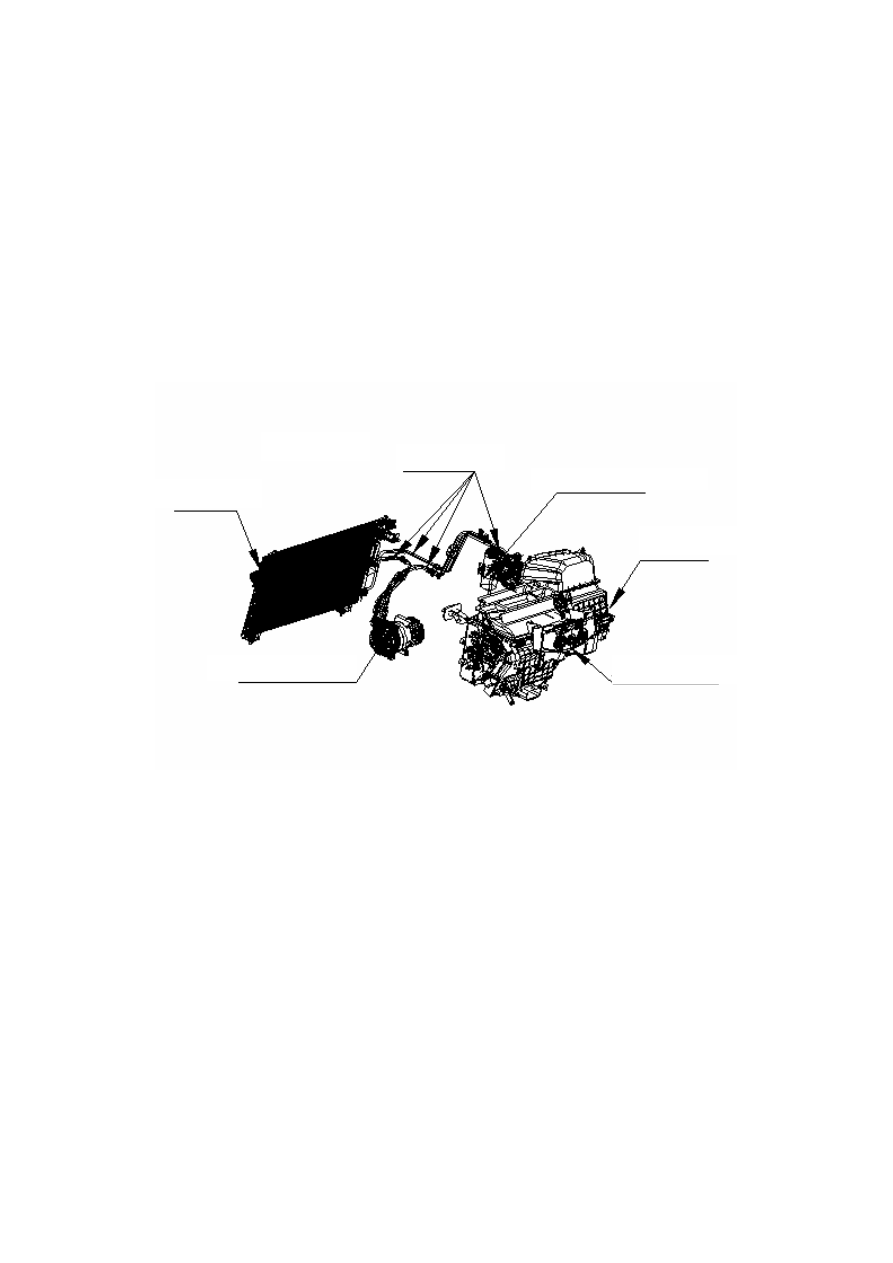

Condenser Assy

HVAC Assy

Control Panel Assy

Dry Fluid Reservoir Assy

A/C Compressor Assy

Condenser Assy

4 Pipes Assy

72

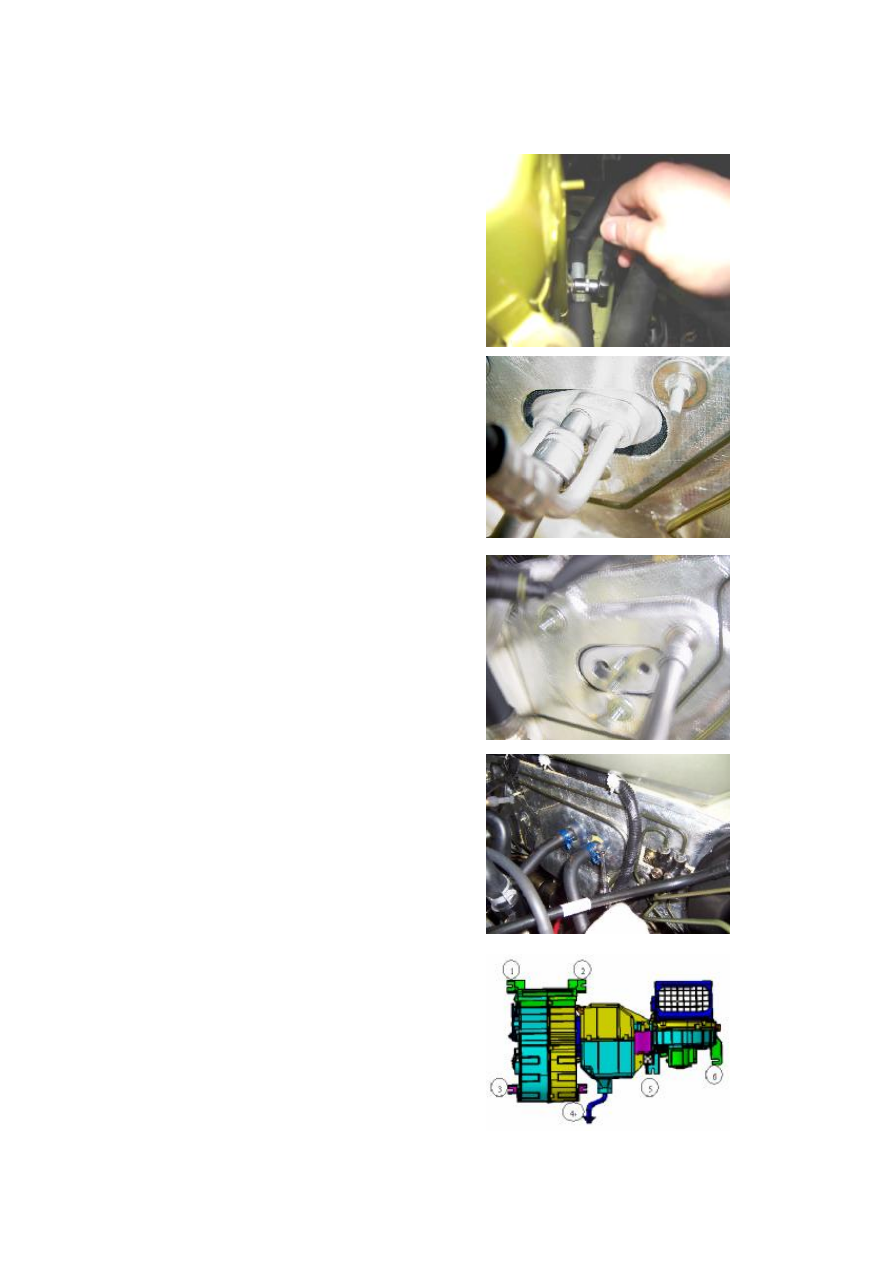

(2)  Do  not  splash  the  refrigerant  into  eyes  and

skin.

2.2.  Disassemble  instrument  panel  assy  and

front  cross  beam.  Pull  out  the  related  electrical

connectors.

2.3.  Loose  fixing  bolts  on  high/low  pressure

pipe with spanner.

Torque: 5±1 Nm



2.4. Loosen two fixing bolts used to connect the

high/low  pressure  pipe  to  the  expansion  valve,

and pull outwards the high/low pressure pipe.

Torque: 8±1 Nm











2.5. Loosen three fixing bolts of evaporator and

front side.

Torque: 3.5±0.5 Nm











2.6.  Remove  the  inlet/outlet  pipe  snap  rings

from  the  evaporator  radiator  with  a  plier,  and

pull out the water pipe.

CAUTION: The coolant may flow out from the

water pipe, and pay attention to the recovery of

coolant.







2.7.  Loosen  six  fixing  bolts  of  evaporator  assy

fixed  on  the  paintwork  from  the  engine

compartment,  and  the  fixed  position  is  as

shown in the right figure.

Installation torque: 5±0.5 Nm



2.8.  Take  out  evaporator  and  AC  cable  assy

from cab
