Chery QQ6 (S21) / S12LHD. Manual - part 15

57

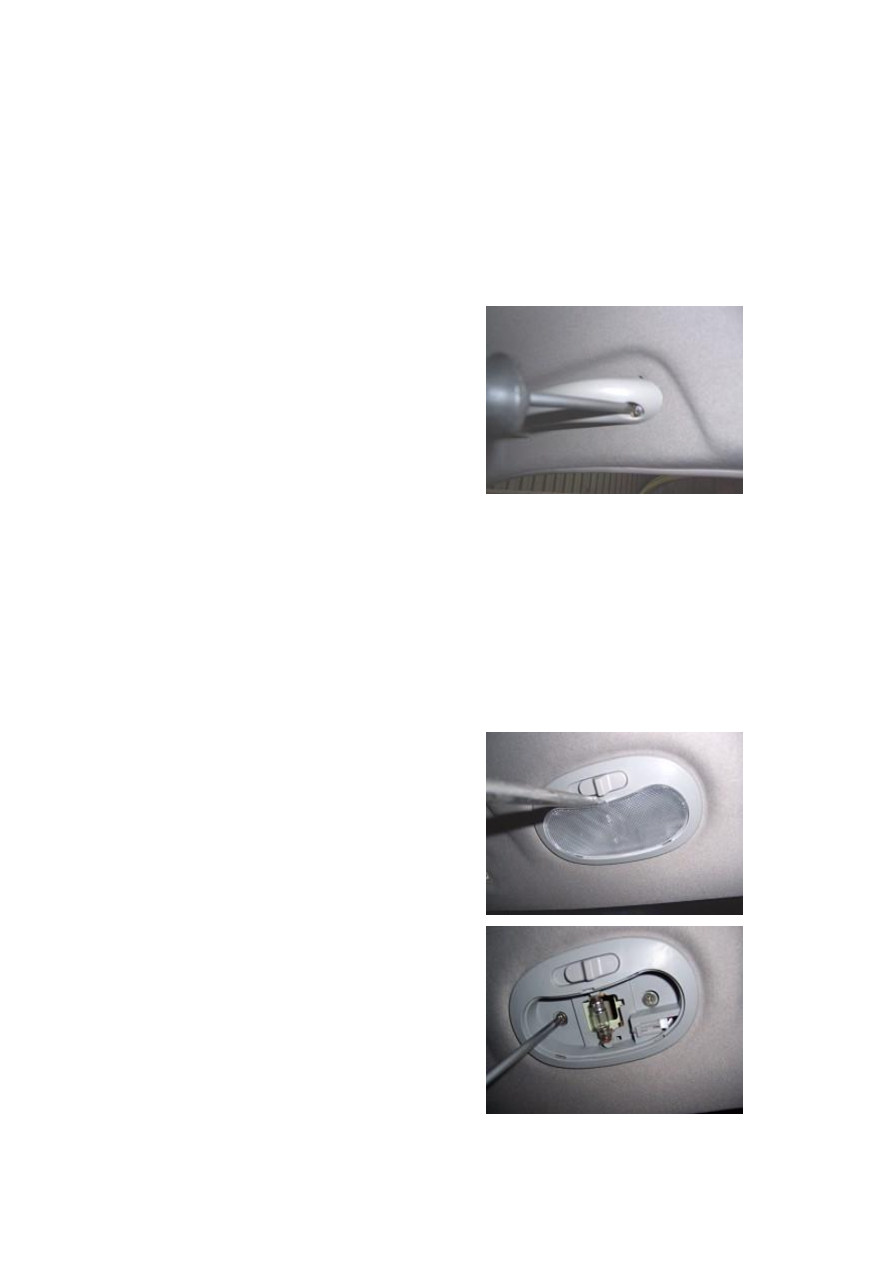

4.  Disassembly/Reassembly

of

Roof Hand-Hold

4.1. Removal Step

4.1.1.  Remove  the  right/left  fix  screws  with  a

cross screwdriver.

Torque: 9±3Nm







4.1.2. Take off the hand-hold.

4.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.



4.3  Refer  to  Disassembly/Reassembly  of  Front

Right Hand-Hold for other hand-holds.



5.  Disassembly/Reassembly

of

Front Ceiling Lamp

5.1. Removal Step

5.1.1. Remove the front ceiling lamp cover with

a flat head screwdriver.

Note: do not scratch part surface.









5.1.2. Loosen the front ceiling lamp fixing bolt.

Torque: 1.5±0.5Nm















58

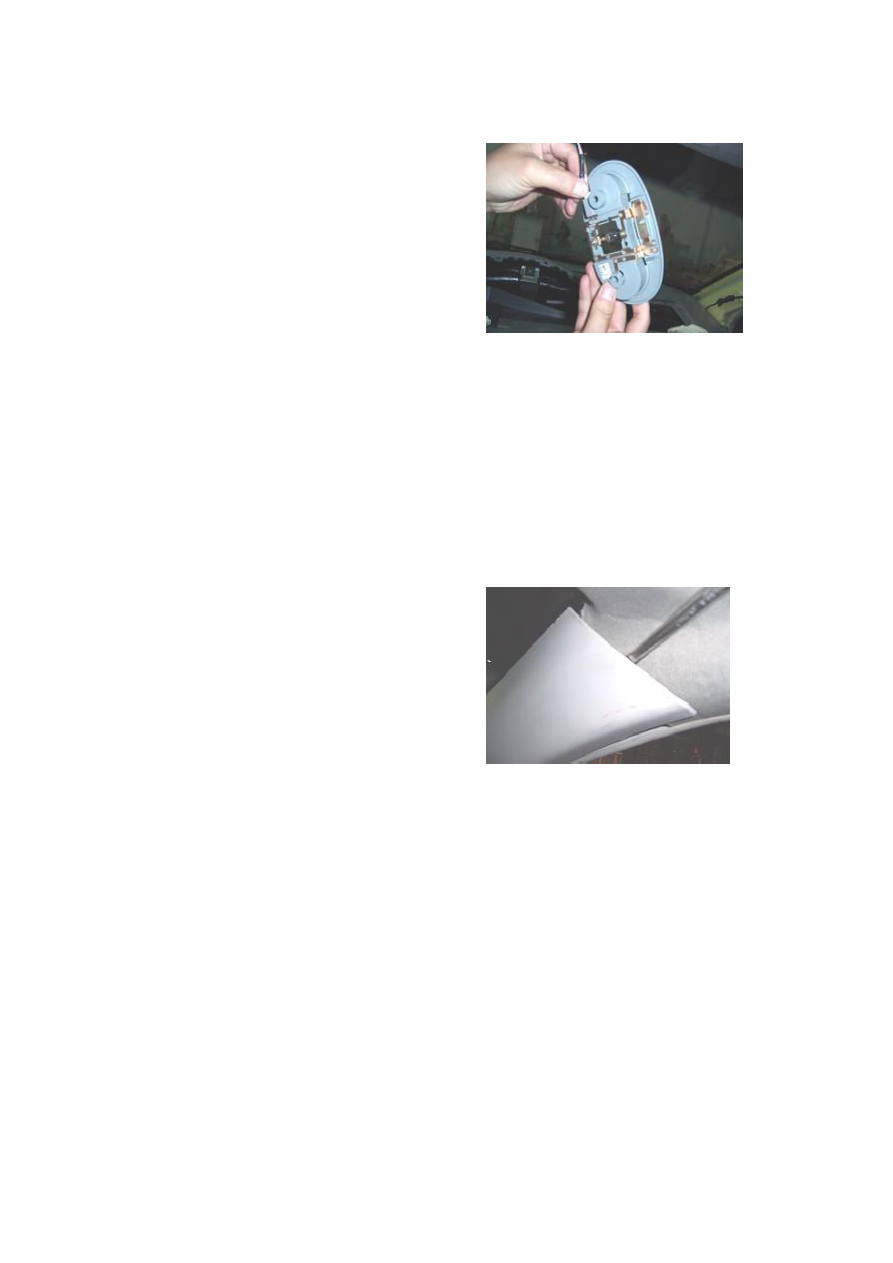

5.1.3.  Pull  out  the  harness  connector,  and  then

take off the front ceiling lamp assy.













5.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

6.  Disassembly/Reassembly  of  A

Pillar Trim

6.1. Removal Step

6.1.1. Prize A pillar protective board with a flat

head screwdriver.











6.1.2. Take off the A pillar trim.

6.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

7.  Disassembly/Reassembly  of  B

Pillar Trim

7.1. Removal Step

7.1.1  Remove  B  pillar  lower  protective  board

(refer to Disassembly/Assembly of Seat Belt)



59

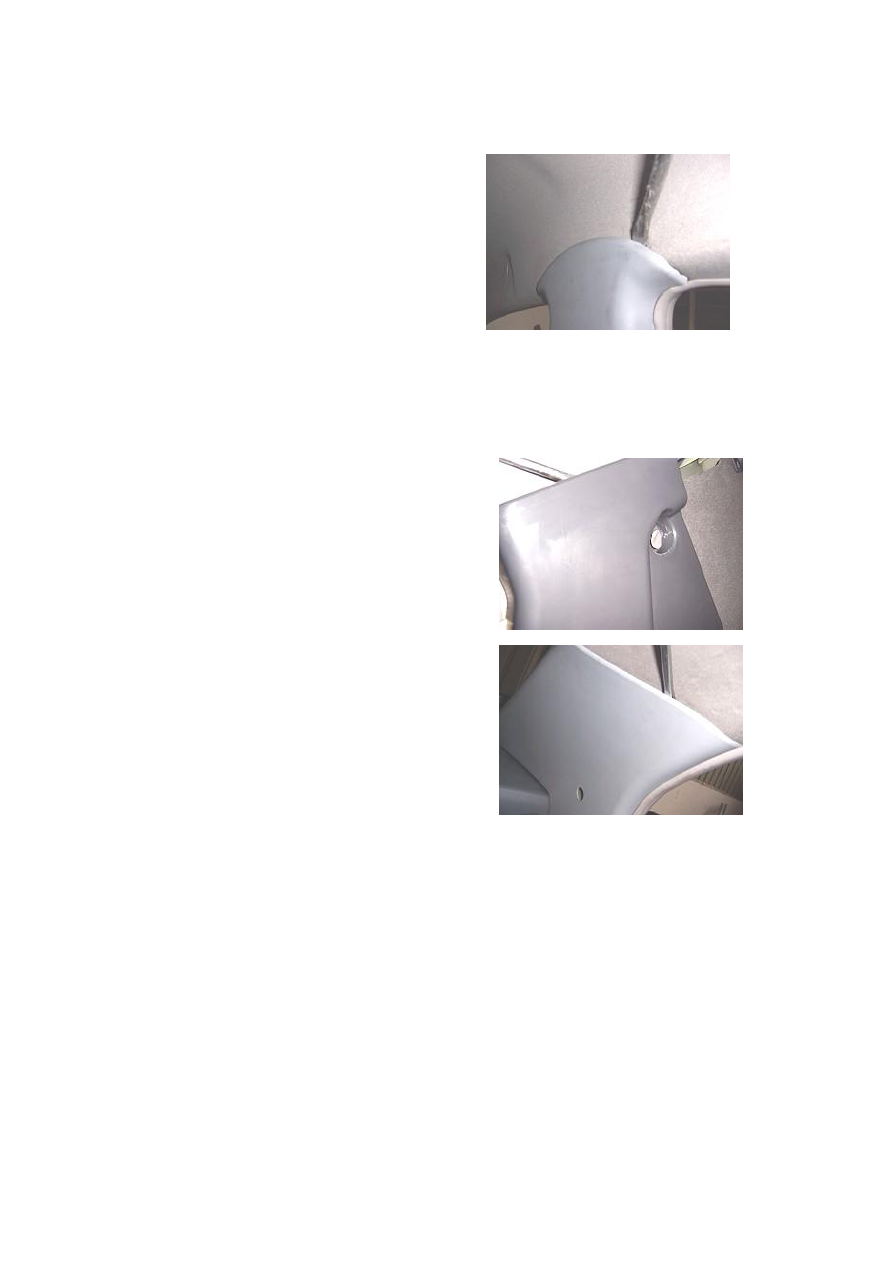

7.1.2.  Remove  the  B  pillar  upper  trim  with  a

flat head screwdriver.

Note:  protect  the  trim  part  surface  from

scratching.



7.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

8.  Disassembly/Reassembly  of  C

Pillar Trim

8.1. Removal Step

8.1.1.  Refer  to  Disassembly/Reassembly  of

Rear Passenger Seat and Seat Belt.



8.1.2.  Remove  the  C  pillar  upper  trim  with  a

flat head screwdriver.





8.1.3.  Remove  the  C  pillar  lower  trim  with  a

flat head screwdriver.





8.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

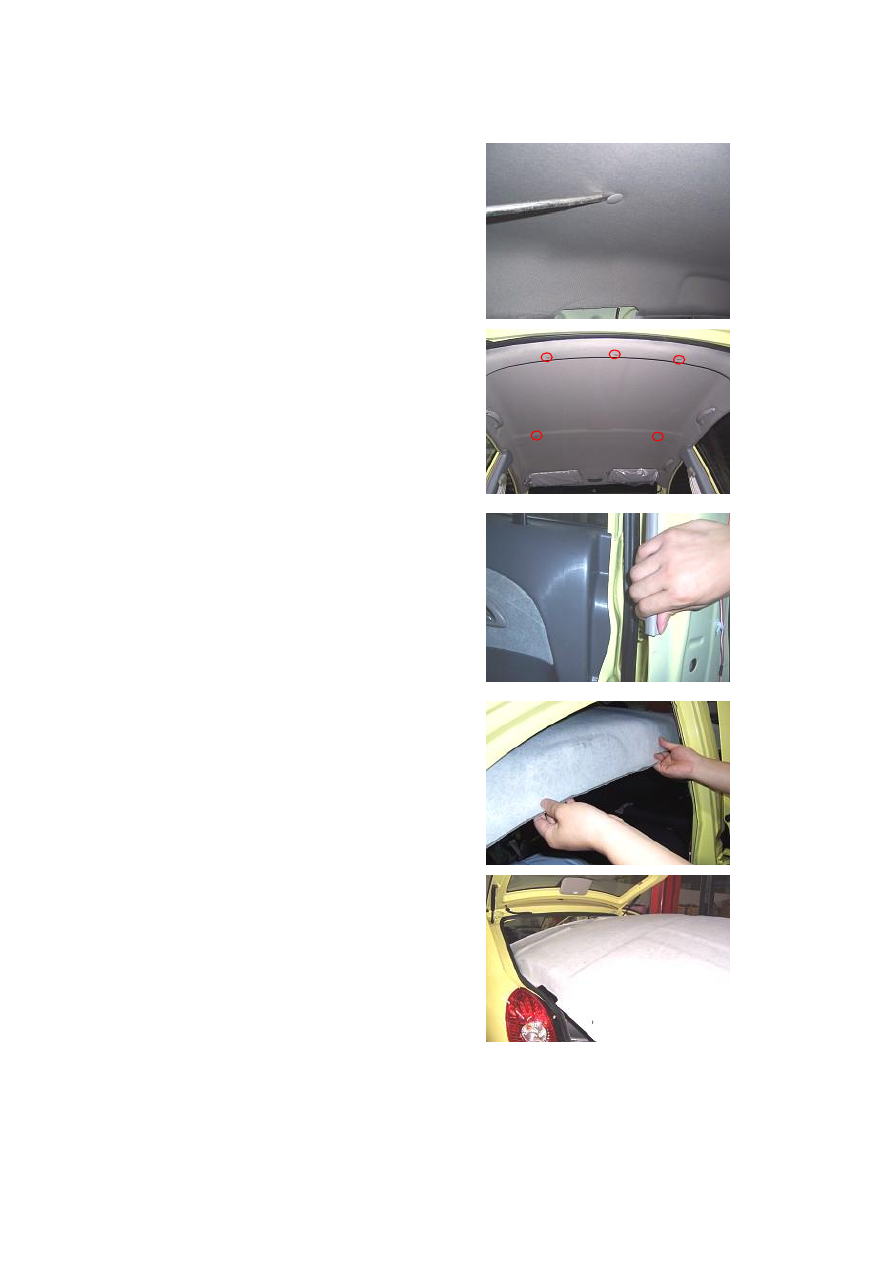

9.  Disassembly/Reassembly

of

Ceiling

9.1. Removal Step

9.1.1  Remove  the  left  and  right  sun

visors.(Refer  to  Disassembly/Reassembly  of

Sun Visor)

9.1.2. Remove the  front ceiling lamp. (Refer to

Disassembly/Reassembly  of  Front  Ceiling

Lamp)

9.1.3  Remove  all  the  roof  hand-hold.(Refer  to

Disassembly/Reassembly of Roof Hand-Hold)





60



9.1.4.  Remove  the  A/B/C  pillar  trim.  (Refer  to

Disassembly/Reassembly  of  A/B/C  Pillart

Trim)

9.1.5.  Remove  the  ceiling  clips  (5  pcs  in  total)

with a flat head screwdriver.

























9.1.6.  Remove  the  wheatherproof  rubber  strip

of four door opening by hand.













9.1.7.  Open  the  trunk,  and  then  remove  the

ceiling.  It  is  convenient  to  take  off  the  ceiling

from  the  trunk  and  not  easy  to  damage  the

ceiling.

















9.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.
