Chery IndiS (S18D) . Manual - part 12





Note:

1.

Disconnect   the   battery   negative   before
removing the electrical equipment.

2.

Don’t wait until all the instrument panel bolts
are removed before you remove the ones on
the   other   side,   or   the   instrument   panel   are
likely to get deformed.

2. Installation Procedure

The installation procedures are reverse to those for removal.

Note:

.

① Double-wind   channels   should   agree   with   the   air-conditioner   outlet   connector   and   be   installed

properly without any air leak, and the Instrument Panel air channel should not conflict with the
Instrument   Panel  crossbeam,   the  evaporator   and  other   parts,   or   the  Instrument   Panel  and   its
accessories will not be installed properly.

.

② The Instrument Panel should not interfere with the front windscreen or affects its installation and

the clearance shall be even.

.

③ The clearances  between the instrument panel and either sides  of the vehicle body  should be

consistent and meet the requirements for assembling the door weather strips.

3. Methods for Clearing Instrument Maintenance Indicator

Following is the clearing method:

.

① Insert the key into the ignition switch and turn the key to the position “ACC”;

.

② Press the adjusting button by hand and hold it, then turn the key to “ON” position;

.

③ Press the adjusting knob and hold it for about 20 seconds before you release the knob, and then

the maintenance indicator will be cleared.

II. Removal of Instrument Panel Cross Beam

Tools: socket wrench, cross screwdriver, slotted screwdriver and etc.

Parts: harness strap

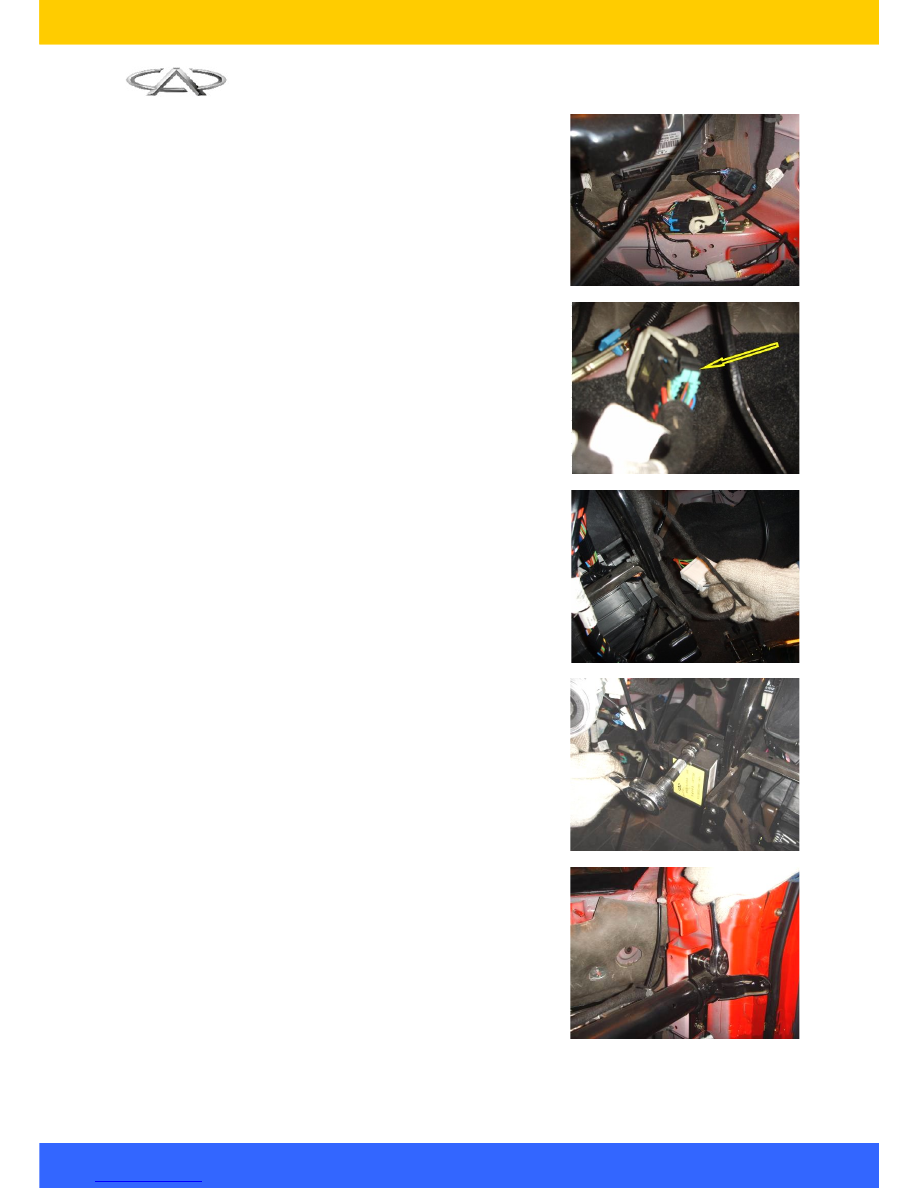

1. Removal Procedure

1.1. Remove the instrument panel assembly (see

the removal of instrument panel)

1.2. Remove   the   connector   of   interior   wiring

harness and instrument panel wiring harness.

45







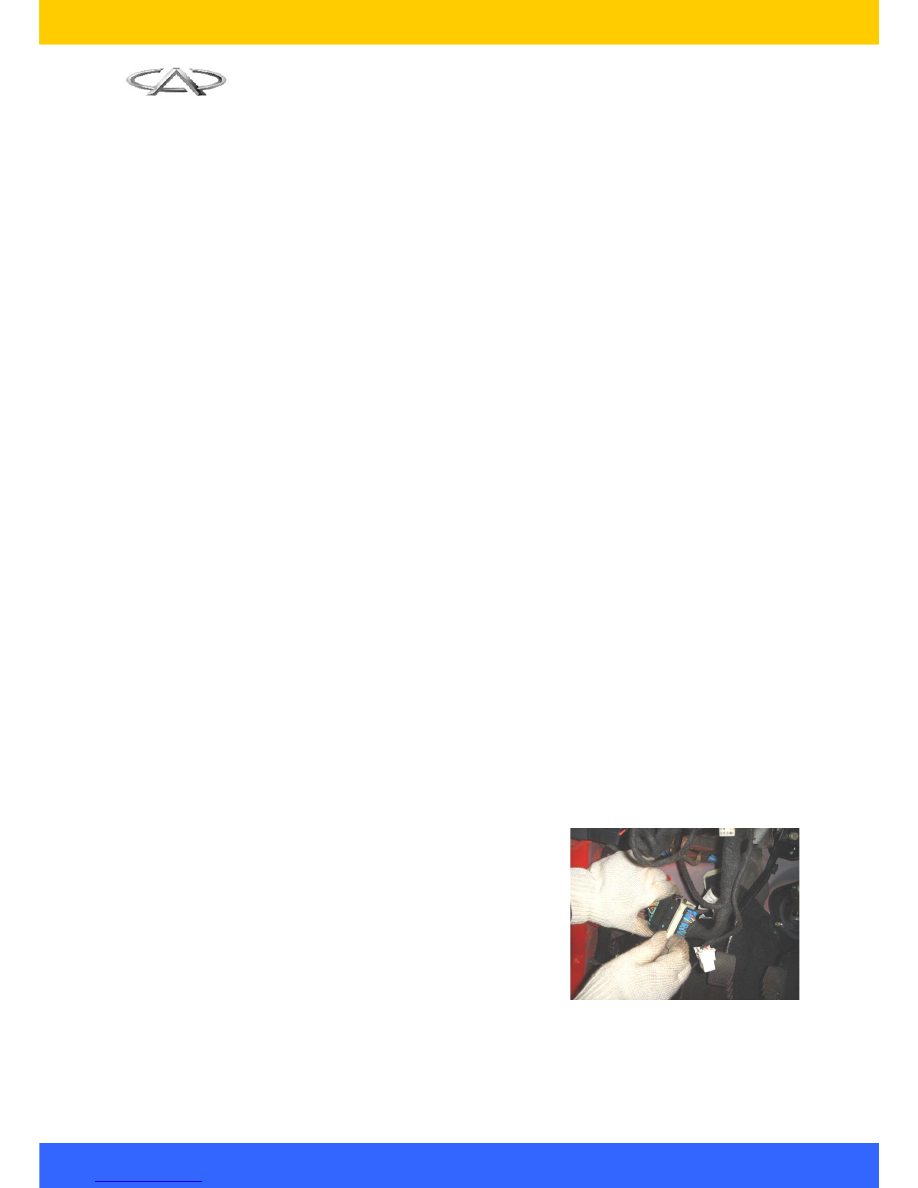

1.3. Pull off the connector of ECU wiring harness

and instrument panel wiring harness.

1.4. Remove   the   connector   of   instrument   panel

wiring harness and engine wiring harness.

1.5. Remove the connectors of A/C wiring harness

and ceiling wiring harness; remove all ground
points of instrument panel wiring harness.

1.6. Remove the fixing bolt of anti-theft controller

with 10# socket wrench, and then remove its
connector.

1.7. Remove   the   fixing   bolt   on   two   ends   of

instrument panel crossbeam with 10# socket
wrench.

Torque: 25±2N.m

46







1.8. Remove   the   two   fixing   nuts   between   the

instrument   panel   cross   beam   and   steering
column with 13# socket wrench.

Torque: 23±2N.m

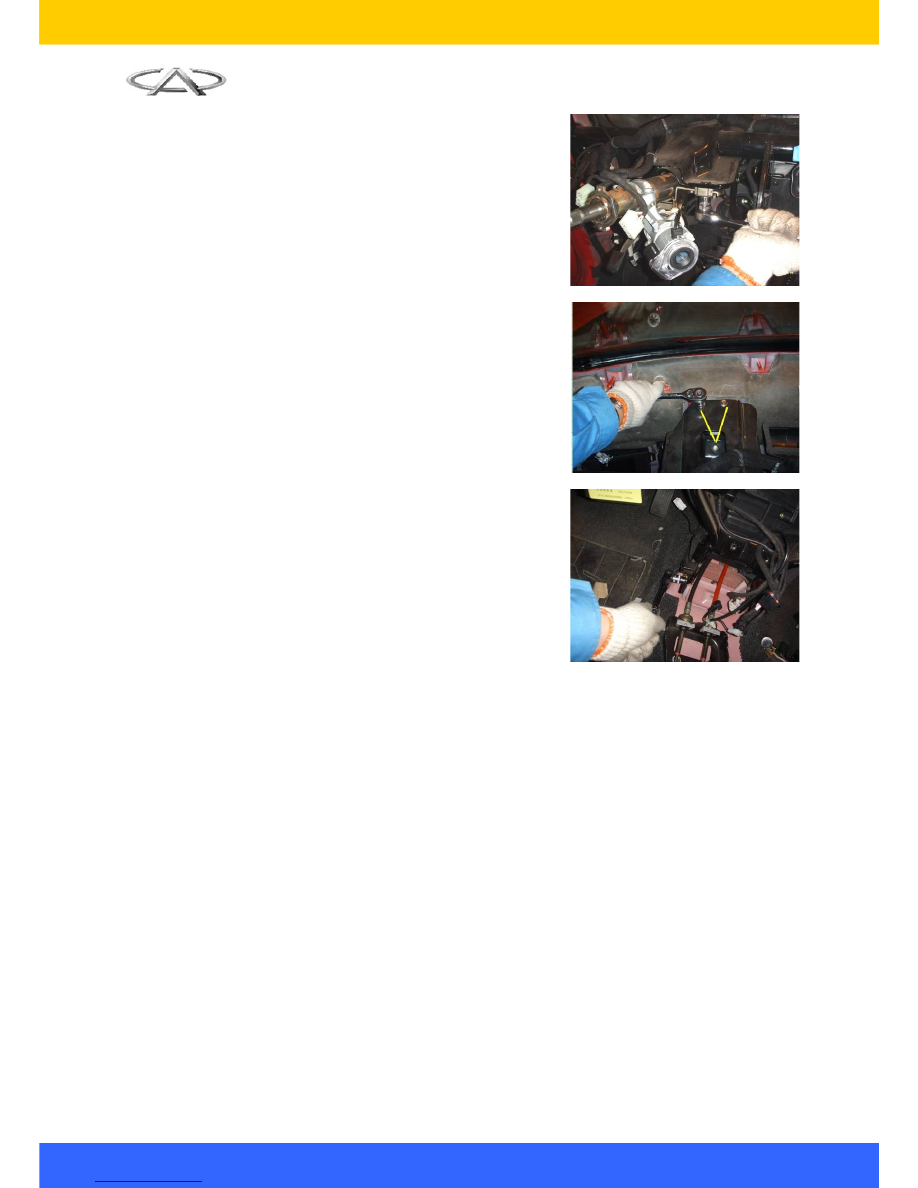

1.9. Remove   the   three   fixing   bolts   connecting

instrument  panel cross beam top cover and
vehicle body with 10# socket wrench.

Torque: 25±2N.m

1.10.

Remove the four bolts on the lower fixing
points   of   middle   support   on   instrument
panel   cross   beam   with   10#   socket
wrench.

Torque: 7±1N.m

1.11.

Take   out   the   instrument   panel   cross
beam (Pay attention to the ground point
connected with floor).

2. Installation Procedure

The installation procedures are  reverse to those
for removal.

47







Chapter VIII  Air Conditioning System

I. System Constitution

Air adjustment and distributing system: HVAC air mixing and distributor part, inside/outside circulation
air inlet, air outlet, outside circulation air filter.

Control system: control panel assembly, micro motor, blower, speed regulating mode, high/low pressure
switch, A/C temperature sensor.

Heating system: heater water tank, hot water pipe, and engine cooling water system.

Cooling system: compressor, condenser, reservoir dryer, expansion valve, evaporator and pipe.

II. Removal of Evaporator Assembly

1. Preparations

Tools: cross screwdriver, clamp pliers, socket wrench and etc.

Auxiliary material: refrigerant, antifreeze, sponge rubber strip

2. Removal and Installation Procedures

2.1. Use coolant recycling machine to recycle the coolant.

Note:

(1) Don’t handle with the coolant in any closed place or near flame.

(2) Do not splash the refrigerant onto eyes and skin.

2.2. Remove   the   instrument   panel   assembly   and   the   front   crossbeam,   and   disconnect   the   related

electrical equipment connectors. (See Removal and Installation of Instrument Panel)

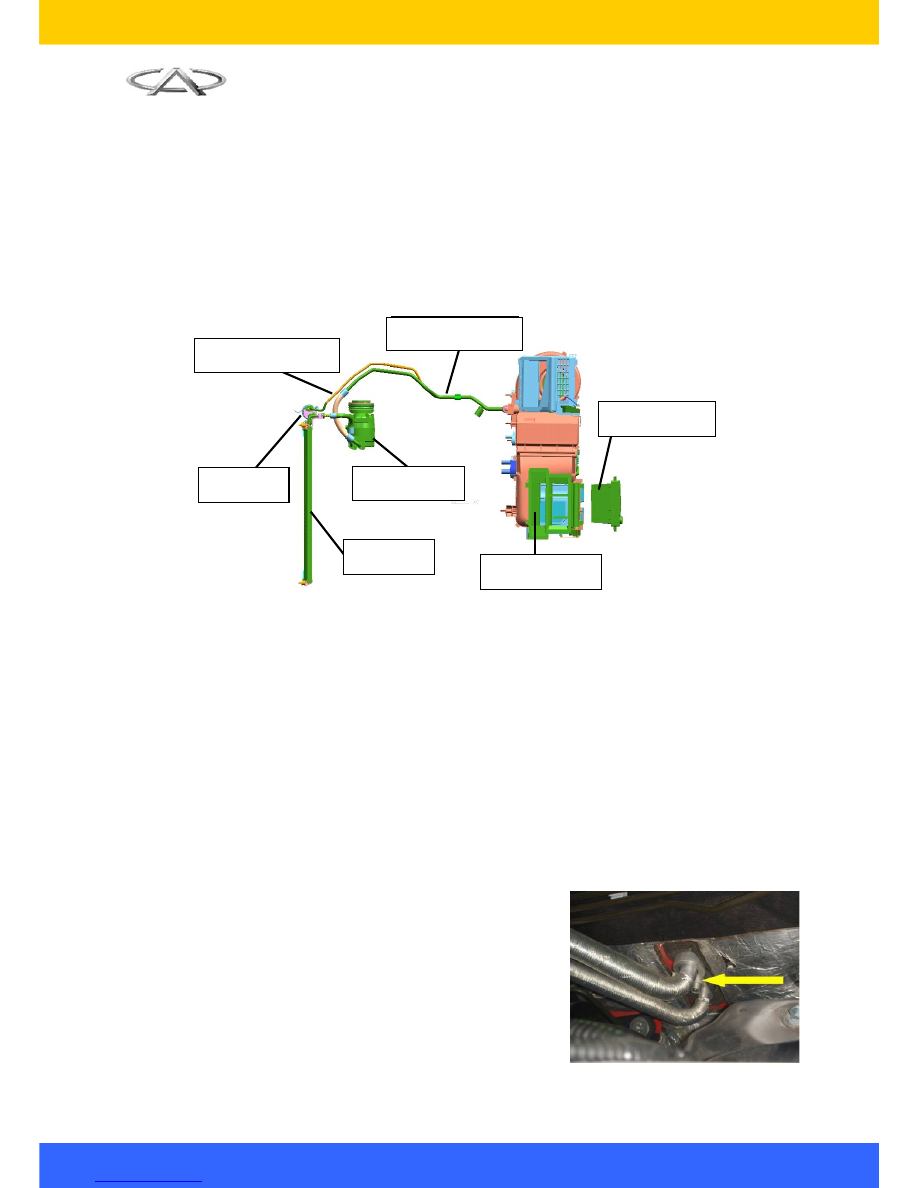

2.3. Loosen   off   the   fixing   nuts   of   the   high/low

pressure pipe with 5# inner hexagon wrench
and pull out the high/low pressure pipe.

48

冷凝器

空调压缩机

蒸发箱总成

空调控制面板

干燥瓶

低压管路总成

高压管路总成

Condenser

A/C Compressor

Evaporator Ass’y

A/C Control Panel

Drying Bottle

Low pressure pipeline

assembly

High pressure pipeline

assembly
