Chery Fora (Elara A520). Manual - part 14

Chery Service Manual for A520                  Body Dimension and Accessories



23

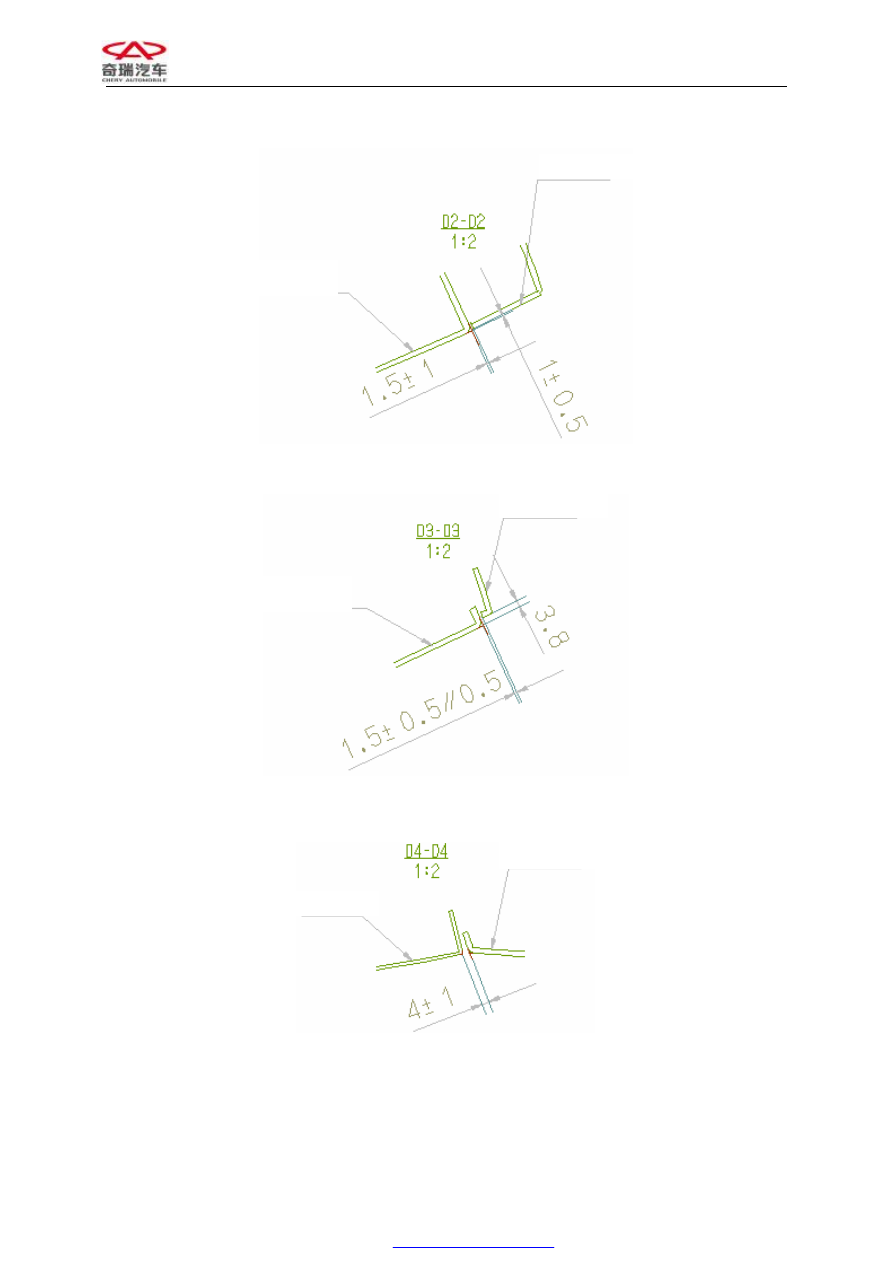

The clearance between the front bumper and the air inlet grille at D2-D2: 1.5 ± 1















The clearance between the front bumper and the air inlet grille at D3-D3: 1.5 ± 0.5















The clearance between the headlamp and the front bumper at D4-D4: 4 ± 1

Air Inlet Grille

Front Bumper

Air Inlet Grille

Front Bumper

Front Bumper

Headlamp

Chery Service Manual for A520                  Body Dimension and Accessories



24

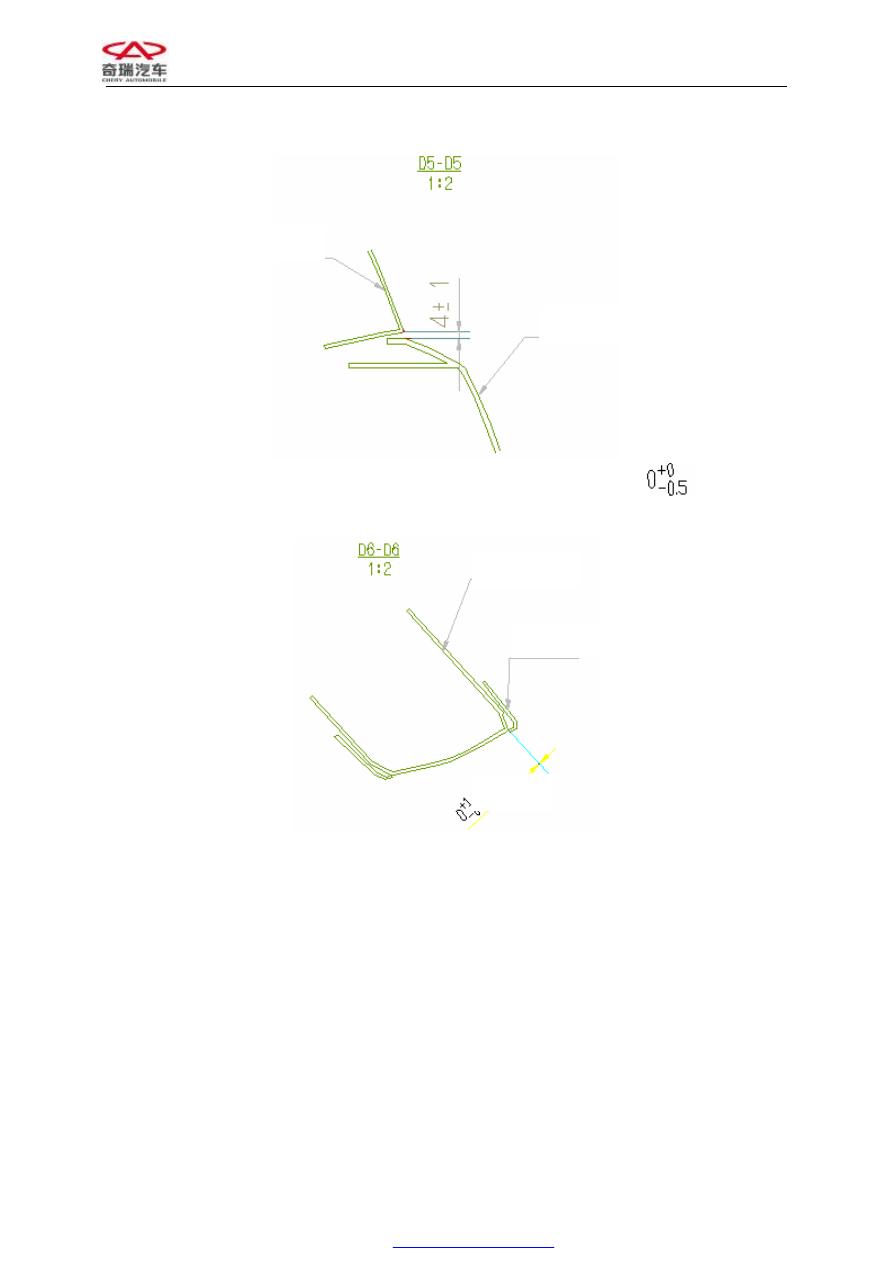

The clearance between the headlamp and the front bumper at D5-D5: 4 ± 1
















The clearance between the front fog light and the front bumper at D6-D6:



Headlamp

Front Bumper

Front Bumper

Front Fog Light

Peripheral

Chery Service Manual for A520                  Body Dimension and Accessories



25

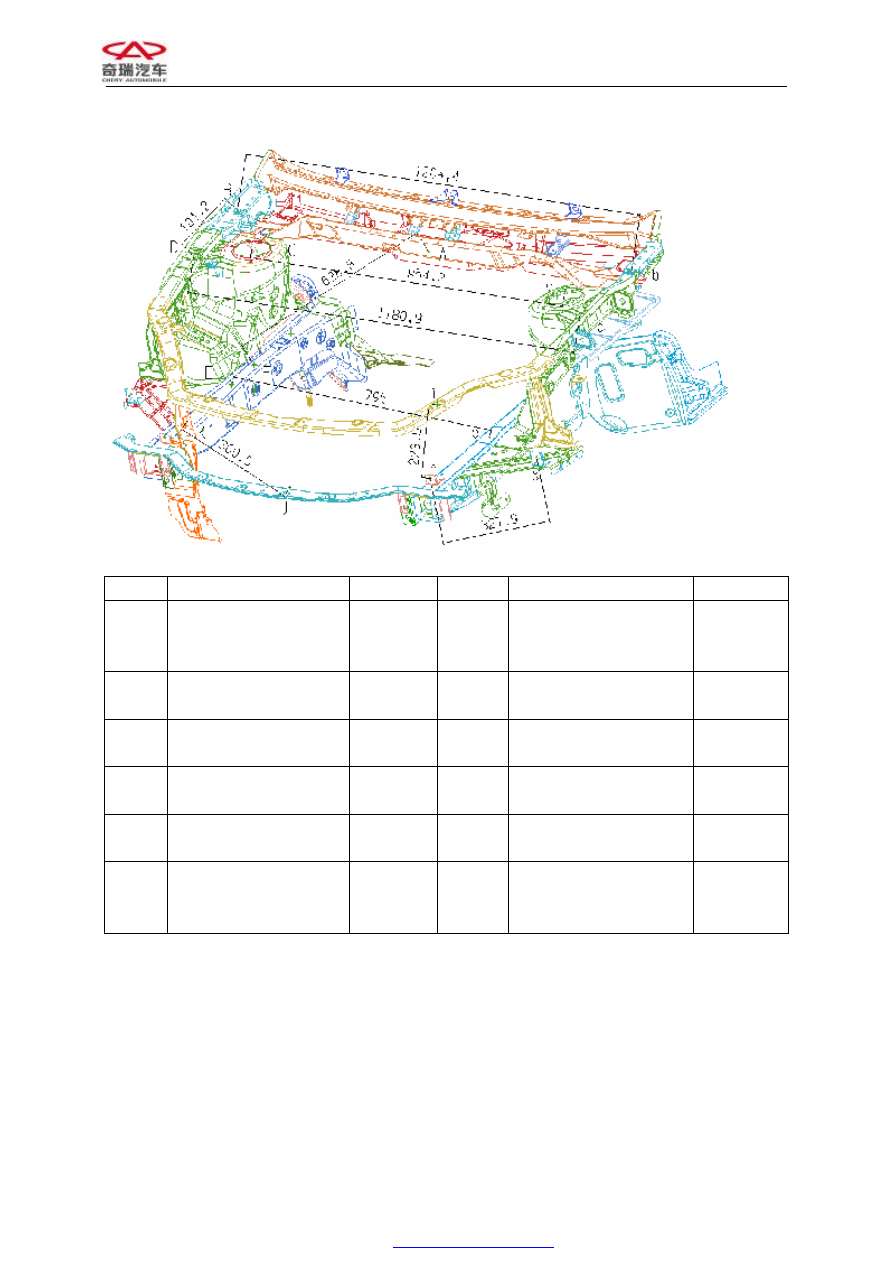

Dimension of the engine compartment:



Mark

Name

Diameter

Mark

Name

Diameter

A

Mounting  hole  for  the
body of cowl panel

7

F

Support  hole  for  the
right  mounting  bracket
of the engine

11

Bb

Mounting  hole  for  the
fender

7

g

Hole for the headlamp

7

Cc

Via  hole  for  the  shock
absorber

115

h

Hole for the headlamp

7

Dd

Mounting  hole  for  the
fender

7

i

Mounting  hole  for  the
lights

7

e

Mounting  hole  for  the
battery carrier

9

J

Hole for the bumper

9

E

Support  hole  for  the
right mounting bracket
of the engine

11

K

Hole for the condenser

8X12

Chery Service Manual for A520                  Body Dimension and Accessories



26

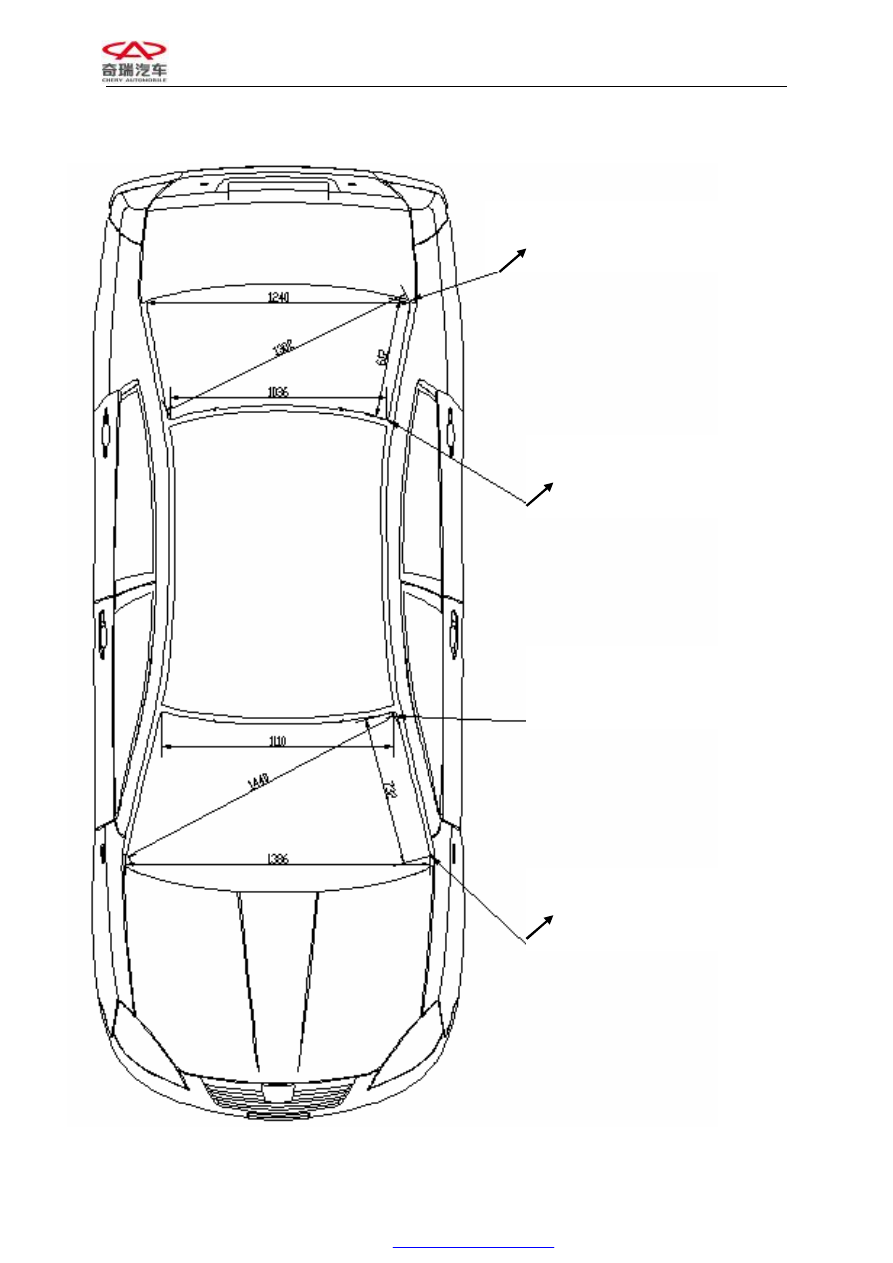

Dimension of the windshield:

Joint Place  of Rear Windshield Cross Beam

and Side Panel (on Rear Fender)

Joint Place of Top Cover and Side Panel (on

Rear Fender)

Joint Place of Top Cover and Side Panel

Joint Place of Front Windshield Lower

Cross Beam and Front Fender
