14.  Take out the evaporator upwards.



















Check the evaporator

1.Check whether the fins are jammed.

If the fins are jammed, apply the compressed air to clear the jammed.

WARNING: DO NOT apply the water to rinse the evaporator.

2.Check whether the connecting pieces have cracks or scratches.

Repair them as required.

Install the evaporator

1.  Assemble  the  evaporator.  Assemble  the  five  bolts,  water  inlet/outlet  pipes  and  etc  on  the

evaporator into the corresponding proper holes on the front side of vehicle.

2.  Apply three tapping screws with  torque  of 3.5±0.5  N·m and  five  nuts with torque  of 5.5±0.5

N·m to secure  the evaporator  which is  mounted respectively  to the turning crossbeam  and  to
the front side.

3.  Connect  the  butted  harnesses,  assemble  the  instrument  console,  and  then  apply  four  tapping

screws with torque of    3.5±0.5 N·m to fix the control panel with the instrument console.

4.  Connect the evaporator to the parts inside the engine compartment.









Chery B11 Service Manual



Air Conditioner-48

Section 22 A/C Pipes

Remove the A/C pipes

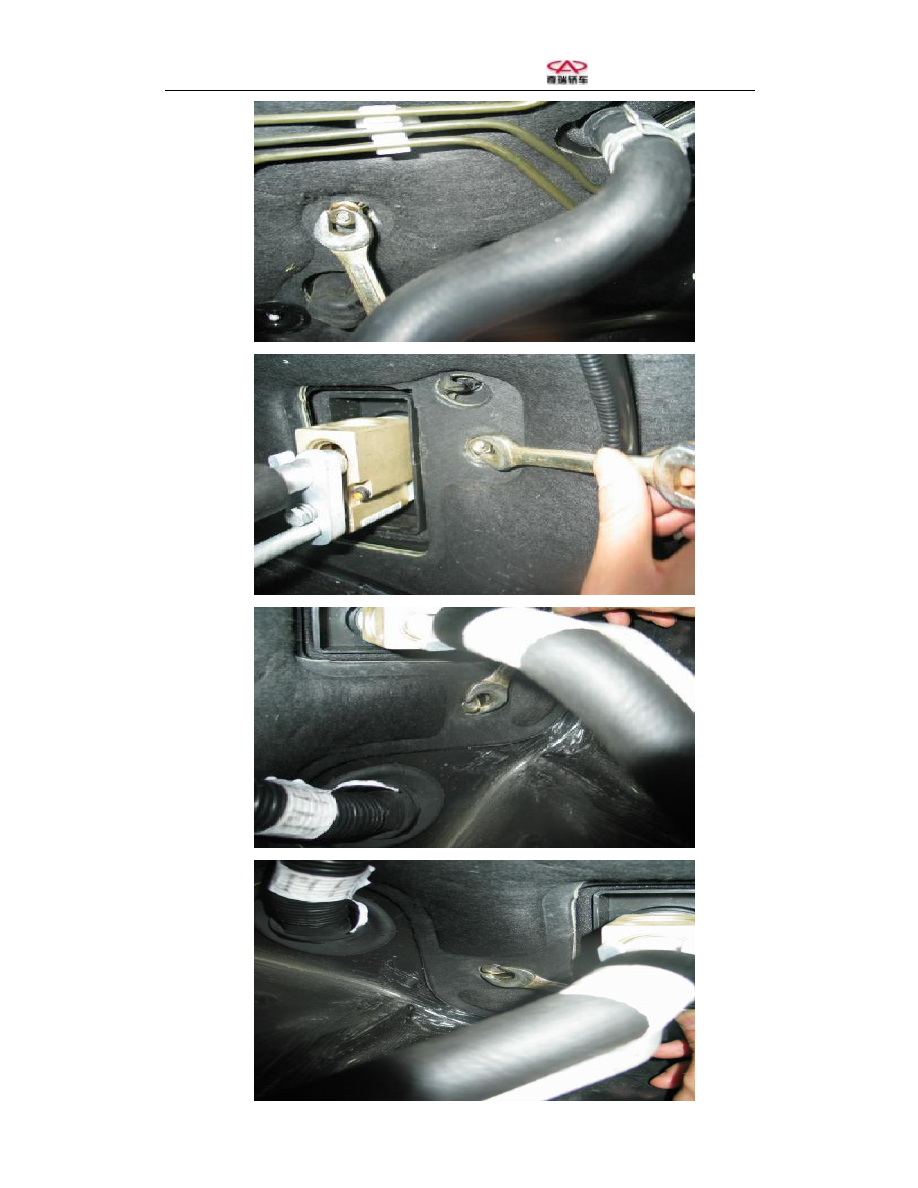

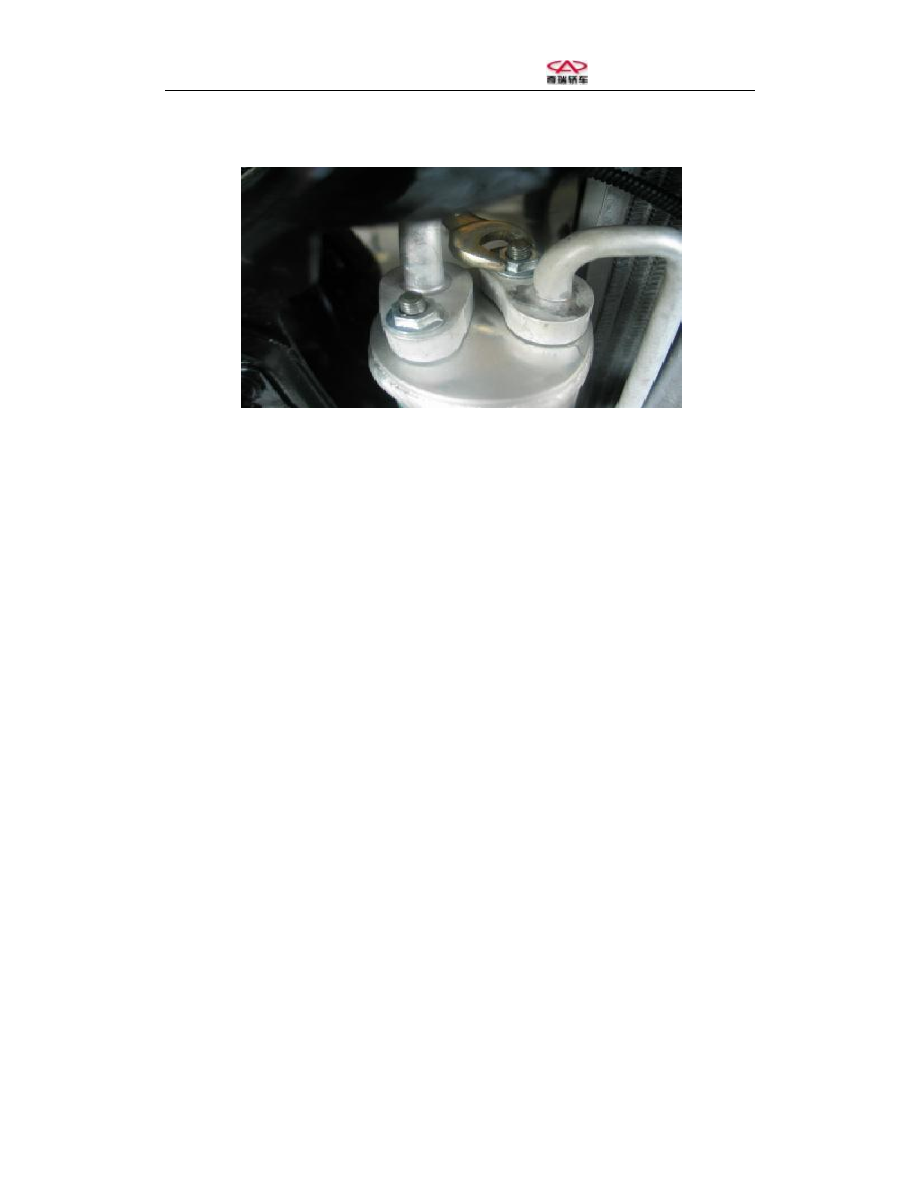

1.  Remove  the  bolts  or  nuts  available  for  mounting  the  pipes  to  the  expansion  valve,  drying

bottle  and  compressor,  and  loosen  the  fixing  nuts  for  fastening  the  dual-pipe  clamps  at  the
front right wheelhouse, and the fixing bolts for fastening the low-pressure pipes.

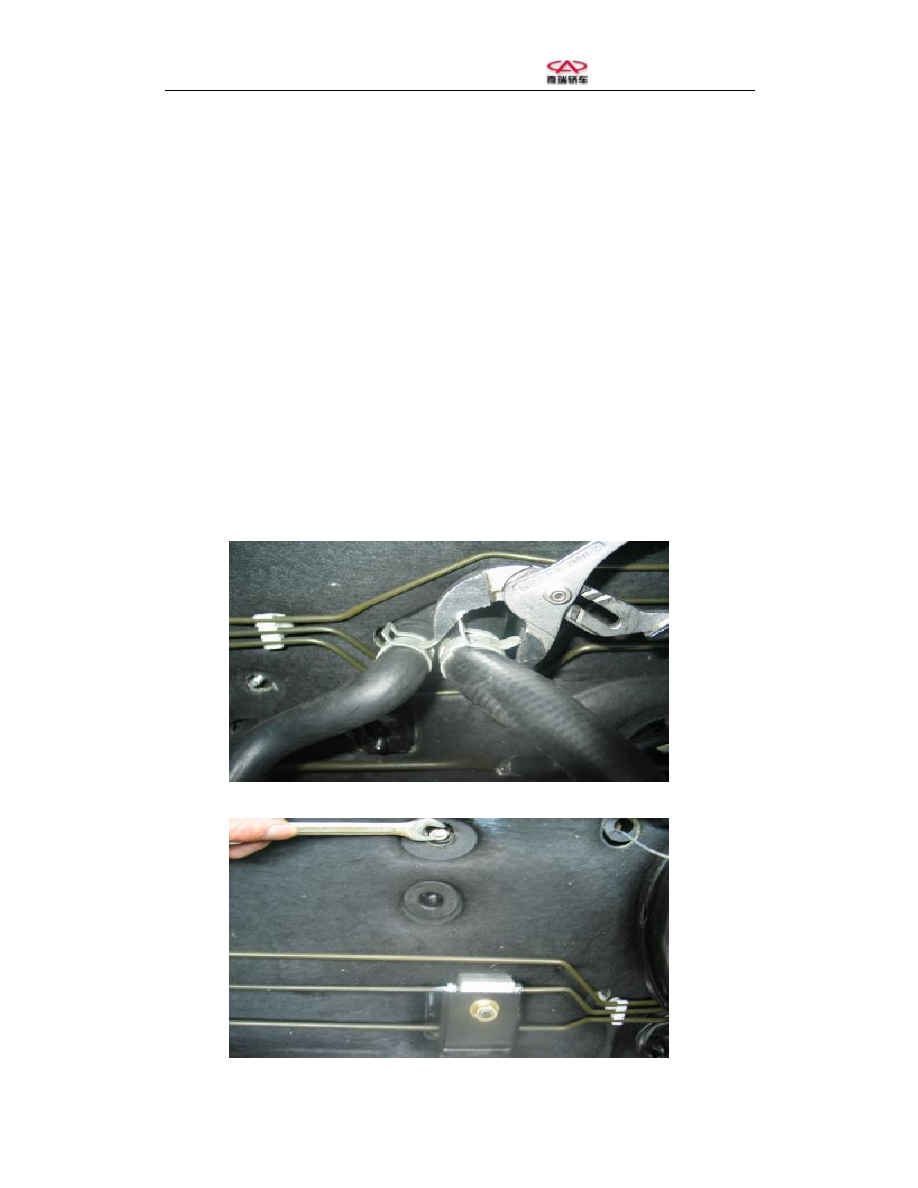

2.  Remove  the  harnesses  butted  with  the  pressure  switches,  and  then  detach  the  pipes  (firstly

remove the other parts assembled on the pipes, refer to the related documents).

3.  Apply some plugs to jam up the A/C pipes and other joints.

Install the A/C pipes

1.  Align the pipes with the joints of any parts, and apply the related standard parts to secure them

reliably.

2.  Tighten  the  hexagon  socket  head  cap  screws  at  the  expansion  valve,  with  the  torque  of  7±1

N.m.  the  fixing nuts at  the  drying bottle, with 5.5±0.5 N·m. the bolts at the compressor, with
25±1 N·m. and the bolts, nuts for fastening the pipes and body, with 3.5±0.5 N·m.



Chery B11 Service Manual



Air Conditioner-49





Section 23 Heater Radiator

Remove the heater radiator

Tools required:

Thinnose plier, 10 cm socket, connecting rod, 6 cm inner-hexagon spanner, 13 cm socket, speeder

wrench and cross screwdriver.

1.  Enable  the  engine  to  operate  at  idle  speed,  and  the  air  conditioner  to  operate  more  than  10

min.

2.  Shut down the engine.

3.  Apply the recycling receiver to recycle the refrigerant of system.

4.  Remove  the  instrument  panel  trim  frame  (See  the  Description  of  Body),  and  then  loosen  the

four  tapping  screws  available  for  securing  the  control  panel,  and  pull  out  the  corresponding

wire connection.

5.  Disassemble the instrument console (See the Description of Body).

6.  Loosen the expansion valve (See the Disassembly of Expansion Valve).

7.  Remove the two water pipes mounted on the water outlet/inlet pipes of the A/C assy.

















8.  Loosen the five fixing bolts on the bellows assy.
