123

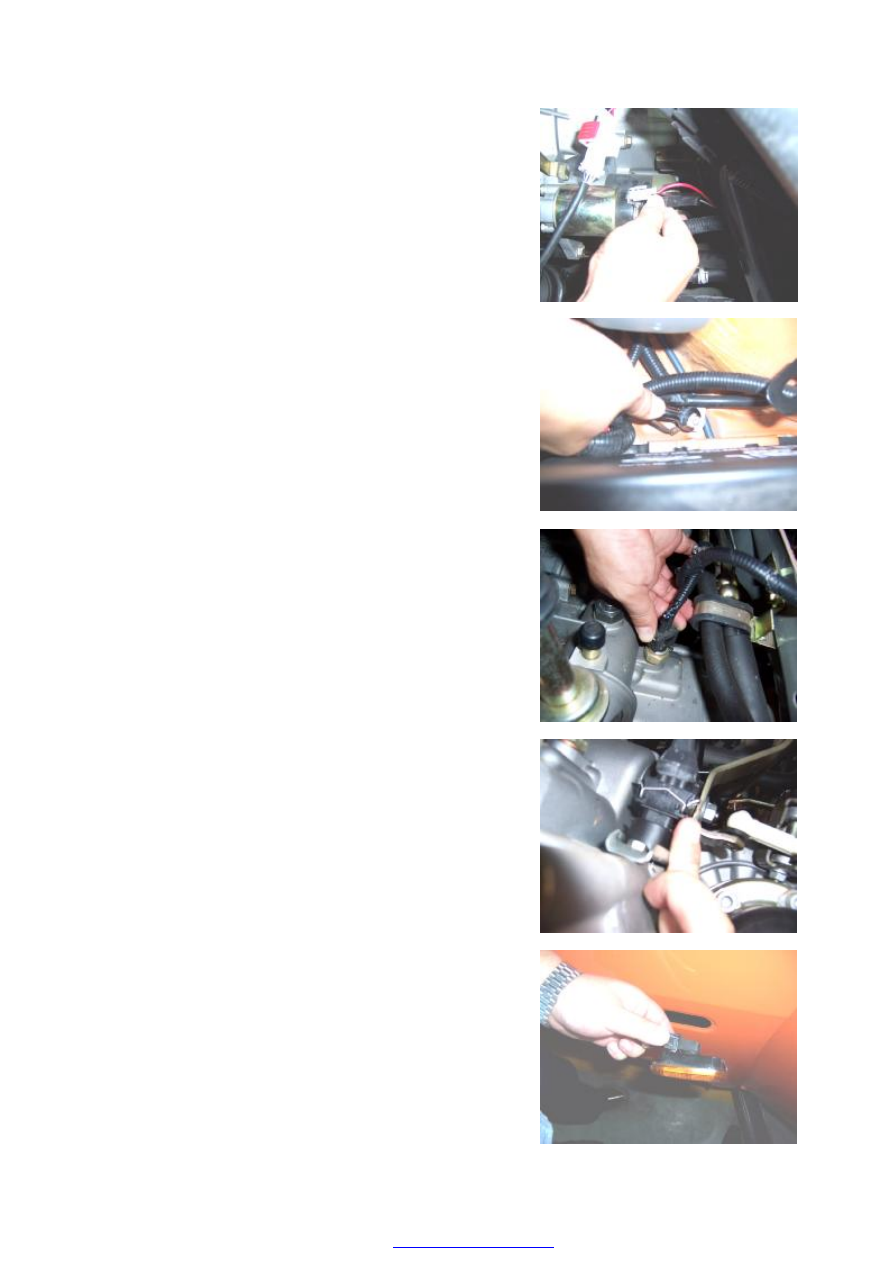

14. Please take  out the  plug-in  unit  of the starter controlled

wire















15.  Please  disassemble  the  earthed  wire  of  the  negative

electrode with the wrench 10#

Attention:  The  earthed  wire  of  the  negative  electrode  is

located at the left side of the accumulator.











16.  Please  take  out  the  switch  plug-in  unit  of  the  backup

lamp















17. Please take out the plug-in unit with the mileage sensor

















18.  Please  take  out  the  plug-in  unit  of  the  left  side  turning

lamp











124

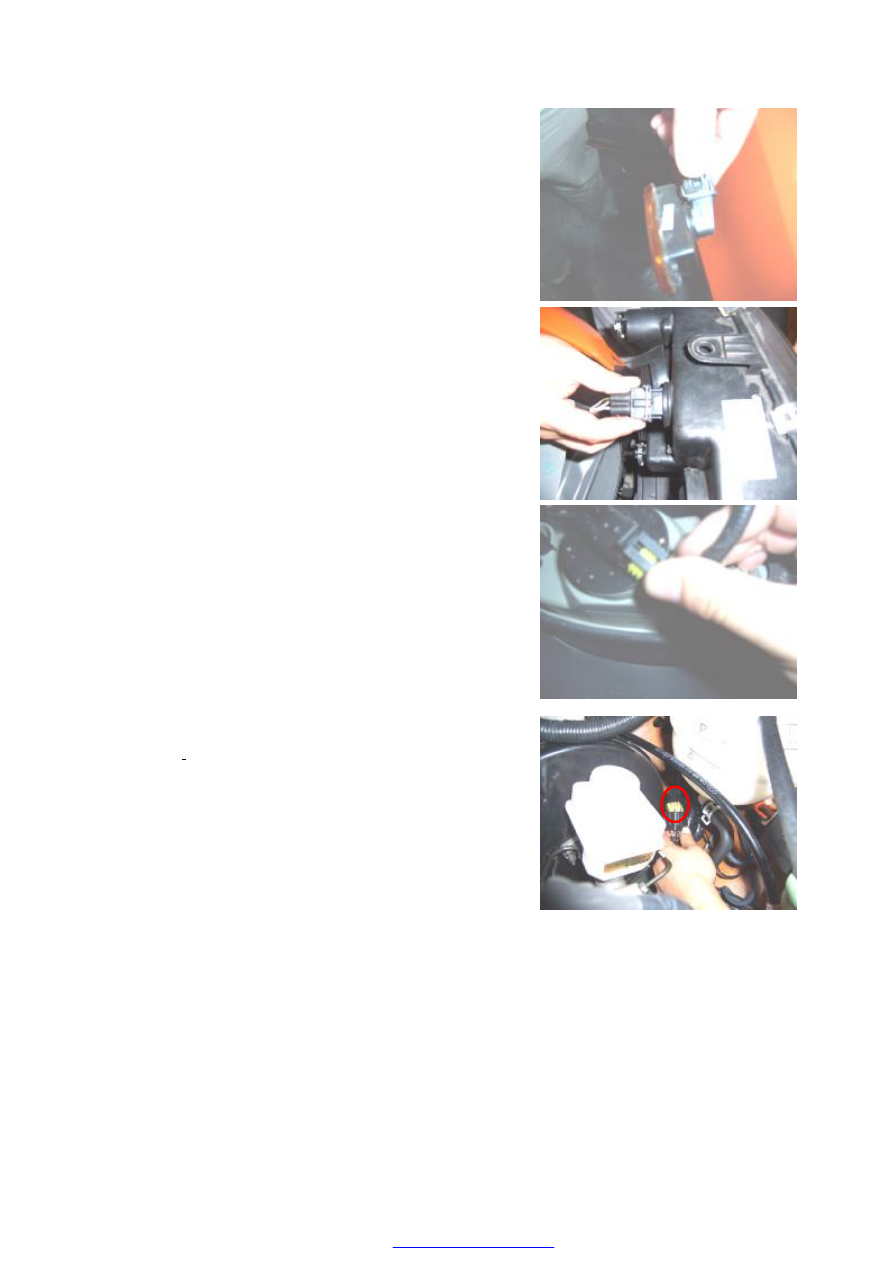

19. Please take out the  plug-in  unit  of the right side turning

lamp













20. Please take out the plug-in unit of the left headlamp















21. Please lift the car with the lifting jack

22. Please take out the plug-in unit of the left front fog lamp

from the underside of the front bumper















23. Please take out the plug-in unit with the electrical spray

harness of the engine











24.  Take  out  the  wiring  harness  assembly  of  the  left  front

compartment

(III).

Assembly steps



Assemble according to the inverted sequence of the disassembly



125

Section

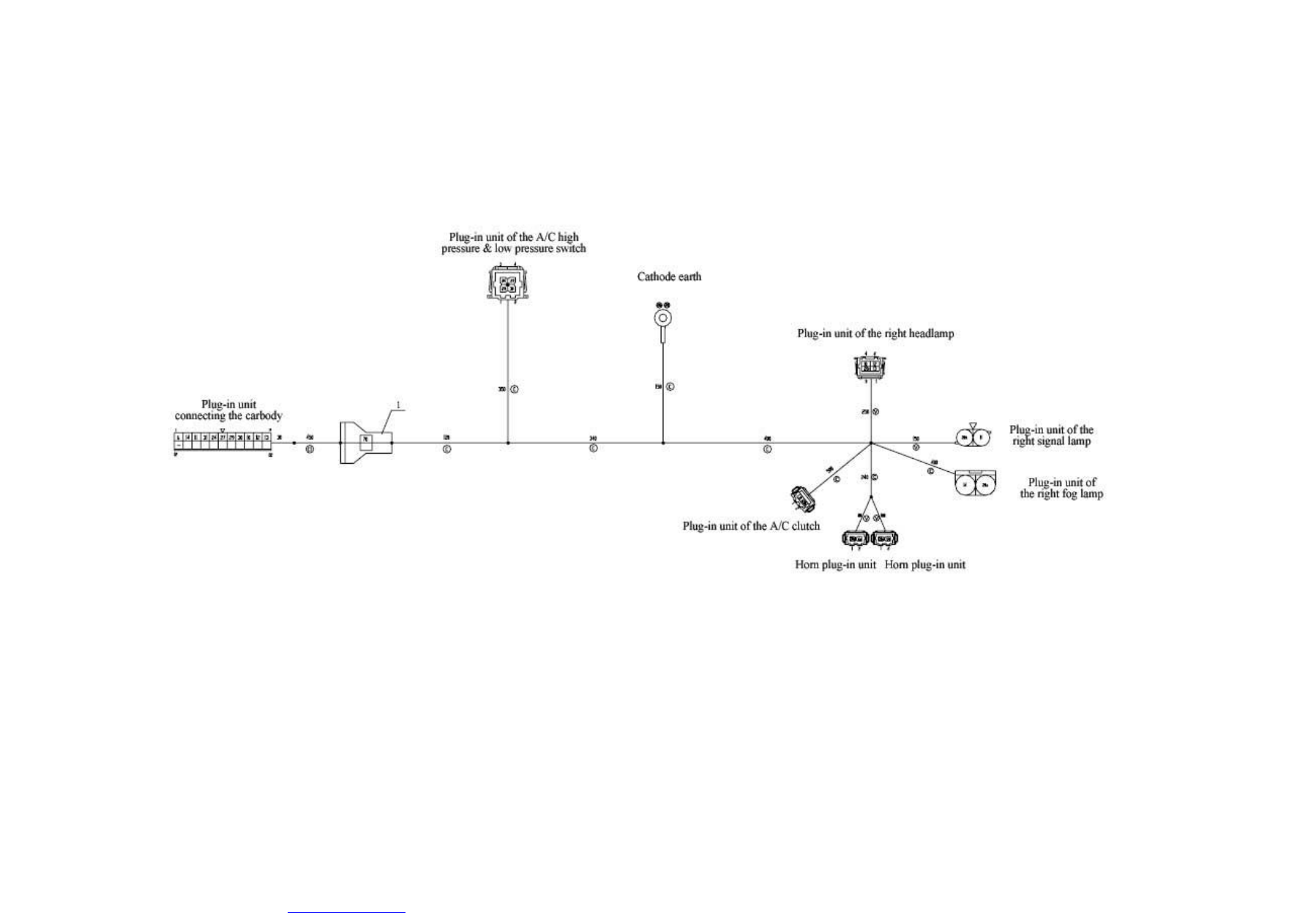

Wiring Harness of the Front Compartment

Ⅱ



126

II. Main plug-in units explanation

Name of plug-in unit

Pin No.

Origin

1

Plug-in unit connecting carbody

2

Right fog lamp

3

Right signal lamp

4

Plug-in unit of the A/C clutch

5

Switch of the A/C high pressure & low pressure

6

Switch of the A/C high pressure & low pressure

7

Switch of the A/C high pressure & low pressure

8

Switch of the A/C high pressure & low pressure

9

Right front headlamp

10

Right front headlamp

11

Right front headlamp

12

—

13

—

14

—

15

—

16

—

17

—

18

—

19

—

20

—

21

—

Plug-in unit connecting carbody

22

—

1

Plug-in unit connecting carbody

2

Plug-in unit connecting carbody

3

Plug-in unit connecting carbody

Plug-in unit of the A/C high pressure & low

pressure switch

4

Plug-in unit connecting carbody

1

Plug-in unit connecting carbody

2

Plug-in unit connecting carbody

3

Earth

Right front headlamp

4

Plug-in unit connecting carbody

1

Earth

Plug-in unit of the right signal lamp

2

Plug-in unit connecting carbody

1

Plug-in unit connecting carbody

Plug-in unit of the right fog lamp

2

Earth

1

Earth

Horn plug-in unit (2 pcs.)

2

Plug-in unit connecting carbody

1

Plug-in unit connecting carbody

Plug-in unit of the A/C clutch

2
