The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

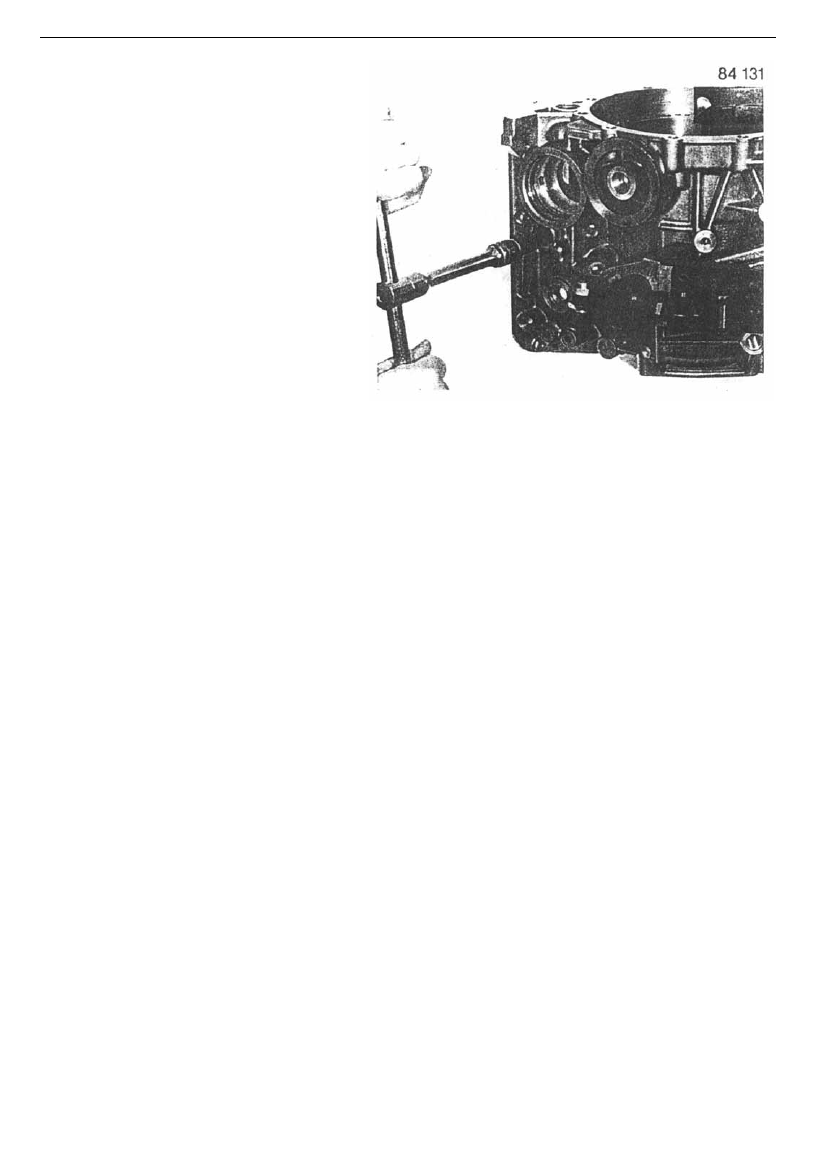

Remove all locking bolt, and clean housing.



































































-63-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

3、Assembling

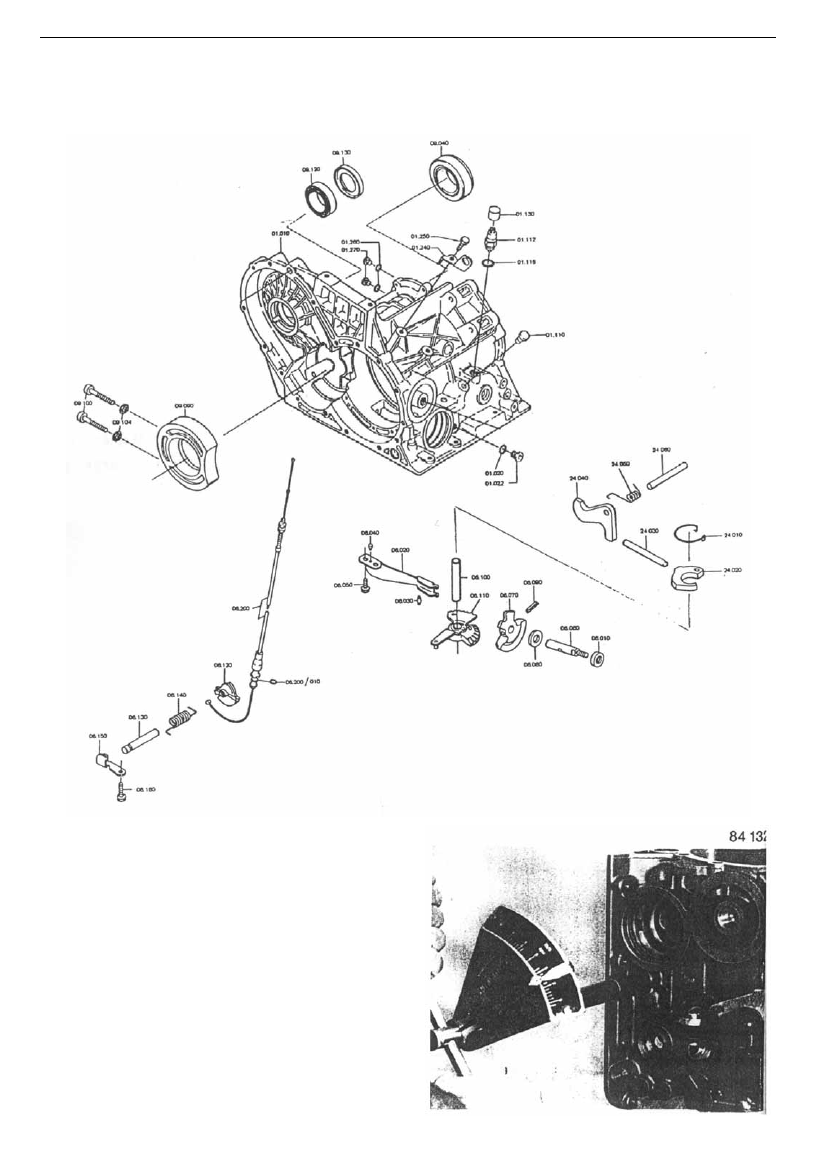

3.1、Assembling transmission housing and parking system.



If necessary, install lug 01 250, and fix with hex bolts.

Tool: 13# socket

Torque: 23Nm

When assembling bolts, use new sealing washer.



-64-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

Part number

Name

Dimensions

Torque (Nm)

01022 Locking

bolt

M14×1.5

40

01020 Sealing

ring

A14×18

—

01270 Locking

bolt

M10×1

15

01260 Sealing

ring

A10×14

—





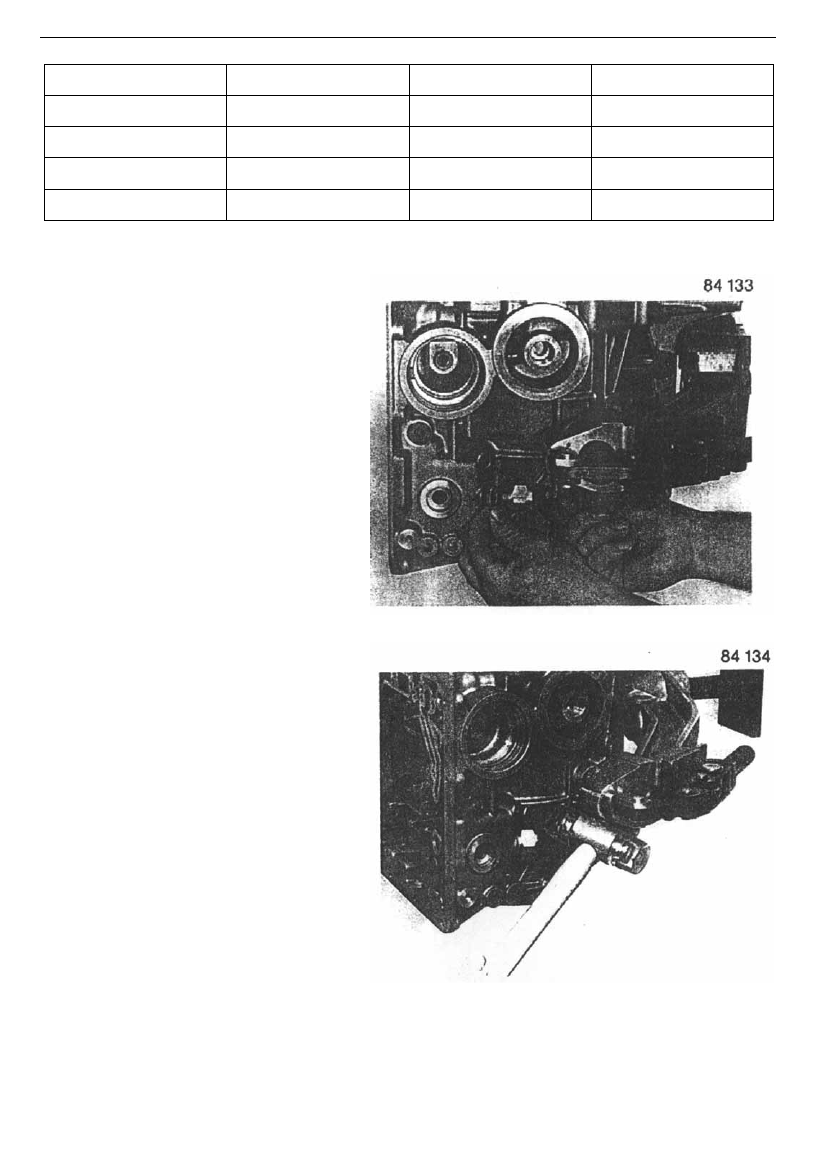

Installing back light switch 01 112 with use new

sealing washer 01 116.

Tool: 27# socket

Torque: 4-Nm





















Knock ventilation fitting 01 110 into the case

with a plastic hammer.





-65-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

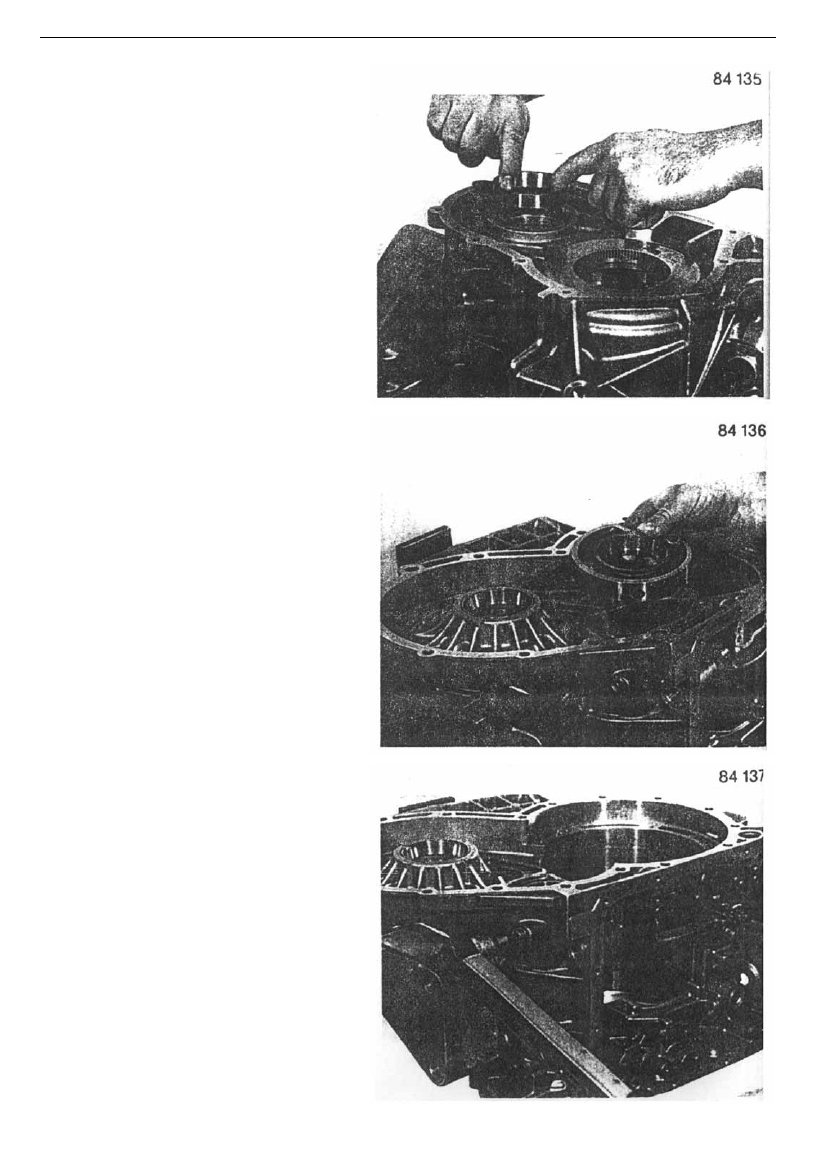

Preheat to 70℃, and press bearing outer race 09

090 and 09 040 into the housing.























Install driven bearing outer race properly, and

adjust its position in the housing. Otherwise the

mounting bolt can not be aligned with threaded

holes.



















Install two bearing outer race mounting bolts 09

100, and replace the sealing washer 09 104 with

new one.

Tool: 45#



socket spanner

Torque: 20Nm
