CAC Gasoline Engine Maintenance And Servicing Manual

39

2). The removal and installation  of carrier assembly  of the real oil
seal:
Removal：
——Remove 4 bolts (as arrow indicates).
——Take out carrier assembly of the real oil seal
——Remove carrier sealing gasket of the real oil seal





——Use  chisel  or  screwdriver  to  pry  the  real  oil  seal  from  the
carrier of the real seal oil. Note: please don’t damage the carrier of
real oil seal.












Installation：
——Position the carrier on the  vise  which is  equipped  with wood
on the jaw.
——Align rear oil seal carrier hole with the part number side of oil
seal outward .press oil seal into rear oil seal carrier with vise.. The
magnitude  of  interference  for    real  oil  seal  and  carrier  hole  is
0.26—0.50mm.
——Install new sealing gasket of    real oil seal carrier .
——Install real oil seal carrier assembly. Before assembling, wrap
a piece of plastic piece on the crankshaft to avoid damaging oil seal.
At the same time, apply engine oil on oil seal edge and journal for
oil seal .
——Measure the roughness of lower oil seal carrier surface and oil
pan  flange surface  of  cylinder block.    It should be adjusted to the
range of  ±0.26mm.











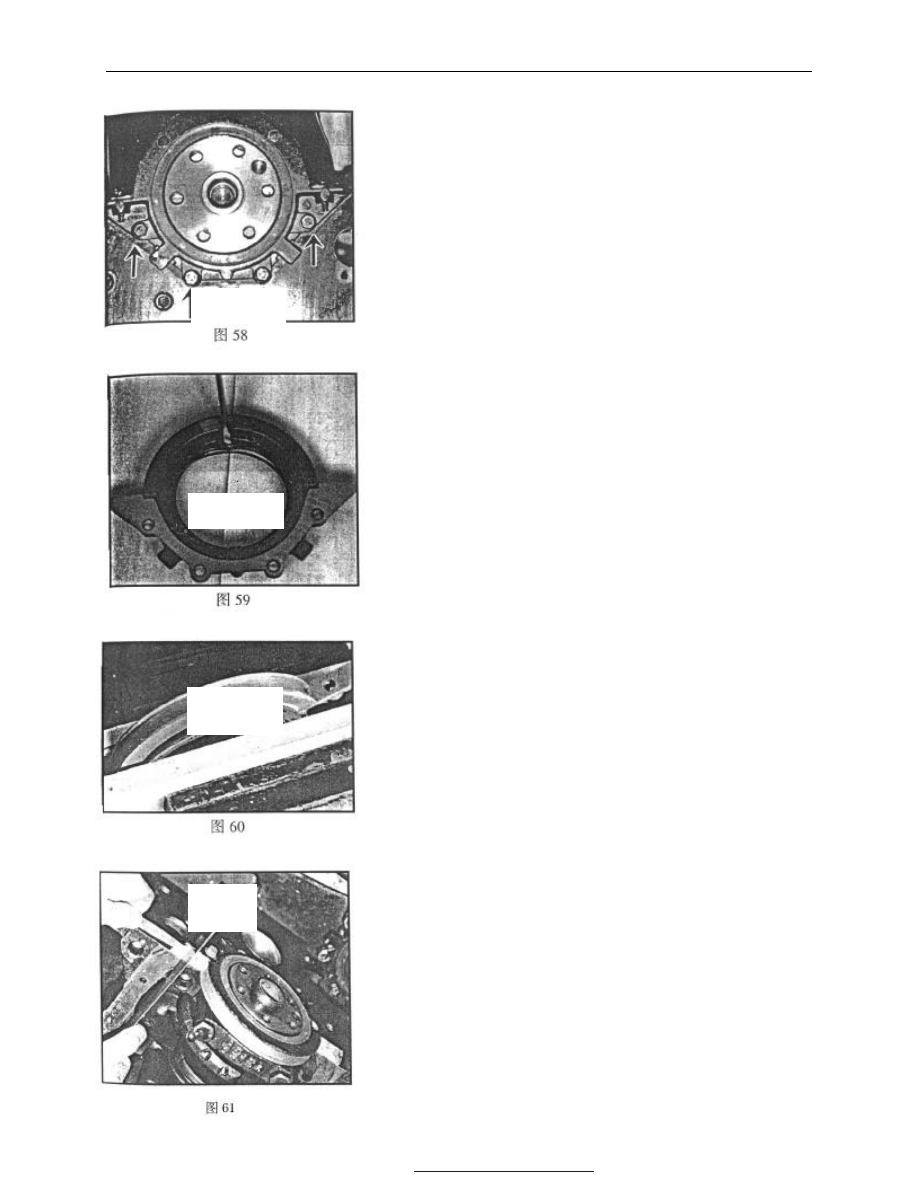

Fig.58

Fig.59

Fig.60

Fig.61

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

40





——Tighten  four  M6  bolts  to
8.0 —11.0Nm。
——Remove the plastic piece.










【11】.  Removal  and  installation

crankshaft, crankshaft thrust washer, halves and main bearing cap

Removal：
——Before removing, check the end play of crankshaft first.
Use the plunger of dial indicator to contact bearing face of the crankshaft
( lightly compressing).

Push  the  crankshaft  away  from  the  contacting  tip.  Adjust  dial

indicator  to  zero  and  then  use  post  to  push  the  crankshaft  towards
contacting  tip  as  much  as  possible.  Check  dial  indicator.  The  reading  is
end play. The end play of the crankshaft should be 0.092—0.303mm.

If  dial  indicator  is  not  available,  the  end  play  of  the  crankshaft

may be  checked by  feeler leaf. Between the  third  main bearing cap and
crankshaft,  it  should  be  checked  by  feeler  leaf  (push  and  pull
crankshaft)。
——Loosen main bearing bolt and stud，(start with the middle bearing
cap), take  out  the bolt and stud, remove  main bearing cap and the  other
shell of main bearing bushings. The other shell of main bearing bushing
is still kept in main bearing cap.
——Remove the crankshaft.
——Remove  the  thrust  plates  of  crankshaft  (two  pieces)  from  the
cylinder block.
Check：
——Check main journal and main bearing bushing clearance .

Clean  the  main  journal  of  crankshaft,  inner  bore  of  main  bearing

cap and main bearing bushings with non-woven. Put plastic
clearance  gauge  on  the  main  journal  paralleling  with  the  generatrix  of
main journal. Its length should be a little shorter than the width  of  main
journal.

Note: Don’t rotate the crankshaft!

Mount  the  main  bearing  cap.  Screw  the  bolt  of  main  bearing  cap

by hand. Tighten to 90—100Nm. Don't rotate the crankshaft.









Remove  main  bearing  bolt.  Take  out  the  main  bearing  cap

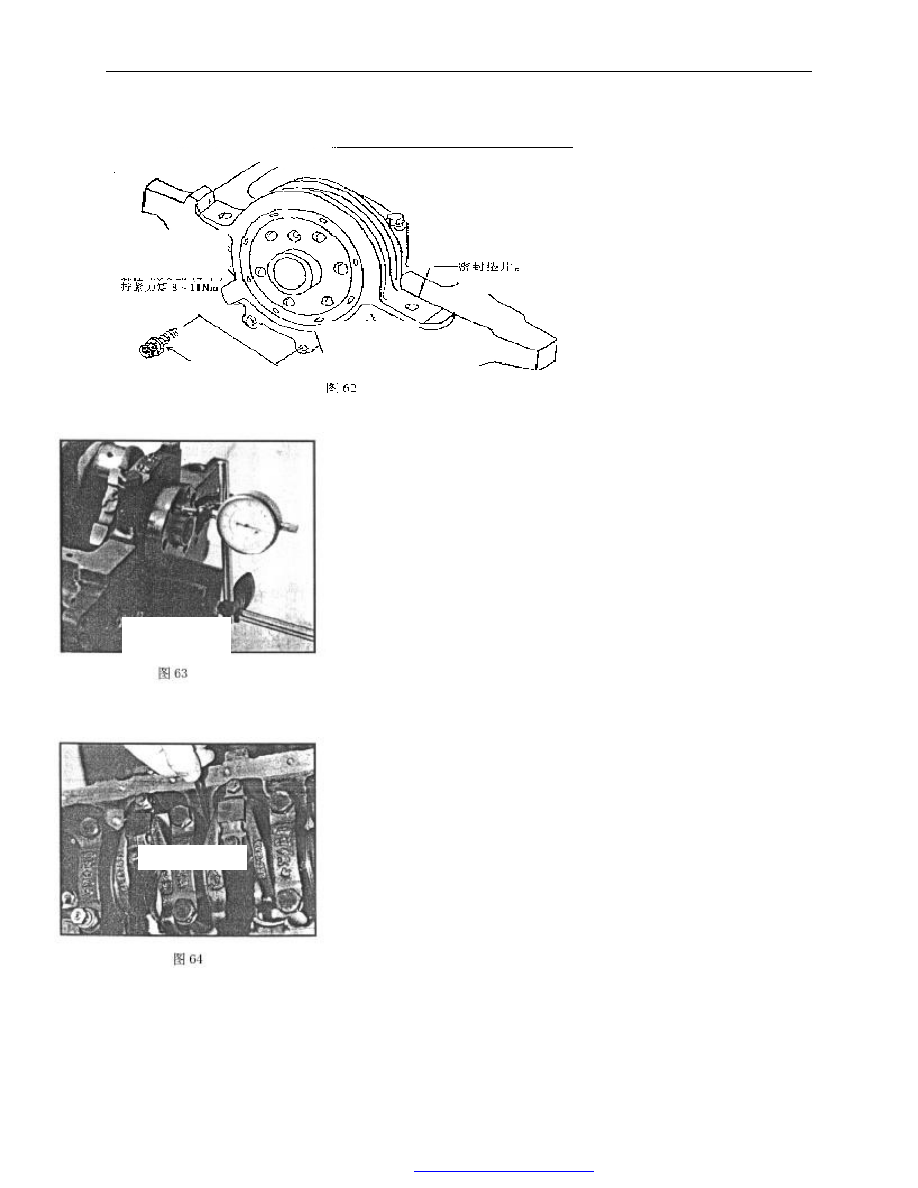

Fig. 62


Fig.63

Fig. 64

Sealing plate

M6 bolt×20（4）
Tighten torque 8~11Nm

Fig.62

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

41

carefully. Arrange them according to the sequence. Read the bearing clearance
according  to  the  proportion  stated  in  the  cover  of  plastic  clearance  gauge.
Check the bearing  clearance from the third  main bearing and extending to the
two sides. The clearance of main bearing is 0.011—0.058m m.
——Check clearance of connecting rod bearing

Use the above method to check clearance of connecting rod bearing.

Clearance of connecting rod bearing is 0.006—0.06mm.

——The size of connecting rod journal and connecting rod
bushing：                                                                        unit：mm


——The size of main journal and main bearing half：

unit：mm









Level

The diameter of connecting

rod journalφ

The thickness of

connecting rod

bushing

standard

47.89—47.91

1.480—1.487

u

ndersize 0.025

47.89—47.91

1.492—1.499

undersize 0.25

47.64—47.66

1.605—1.612

undersize 0.5

47.39—47.41

1.730—1.737

undersize 0.75

47.14—47.16

1.855—1.862

undersize 1.0

46.89—46.91

1.980—1.987

Level

The diameter.

of main

journal

The diameter of

main bearing bore

of cylinder body

The thickness

of main

bearing half

shell

Standard

57.98—58.00

62.2935±0.0065

2.131—2.138

oversize 0.4

57.98—58.00

62.6935±0.0065

2.331—2.338

undersize

0.002

57.98—58.00

62.2935±0.0065

2.141—2.148

undersize 0.25  57.73—57.75

62.2935±0.0065

2.256—2.263

undersize 0.50  57.48—57.50

62.2935±0.0065

2.381—2.388

undersize0.75

57.23—57.25

62.2935±0.0065

2.506—2.513

undersize 0.25

oversize 0.4

57.73—57.75

62.6935±0.0065

2.456—2.463

undersize 0.50

oversize 0.4

57.48—57.50

62.6935±0.0065

2.581—2.588

undersize 0.75

oversize 0.4

57.23—57.25

62.6935±0.0065

2.706—2.713

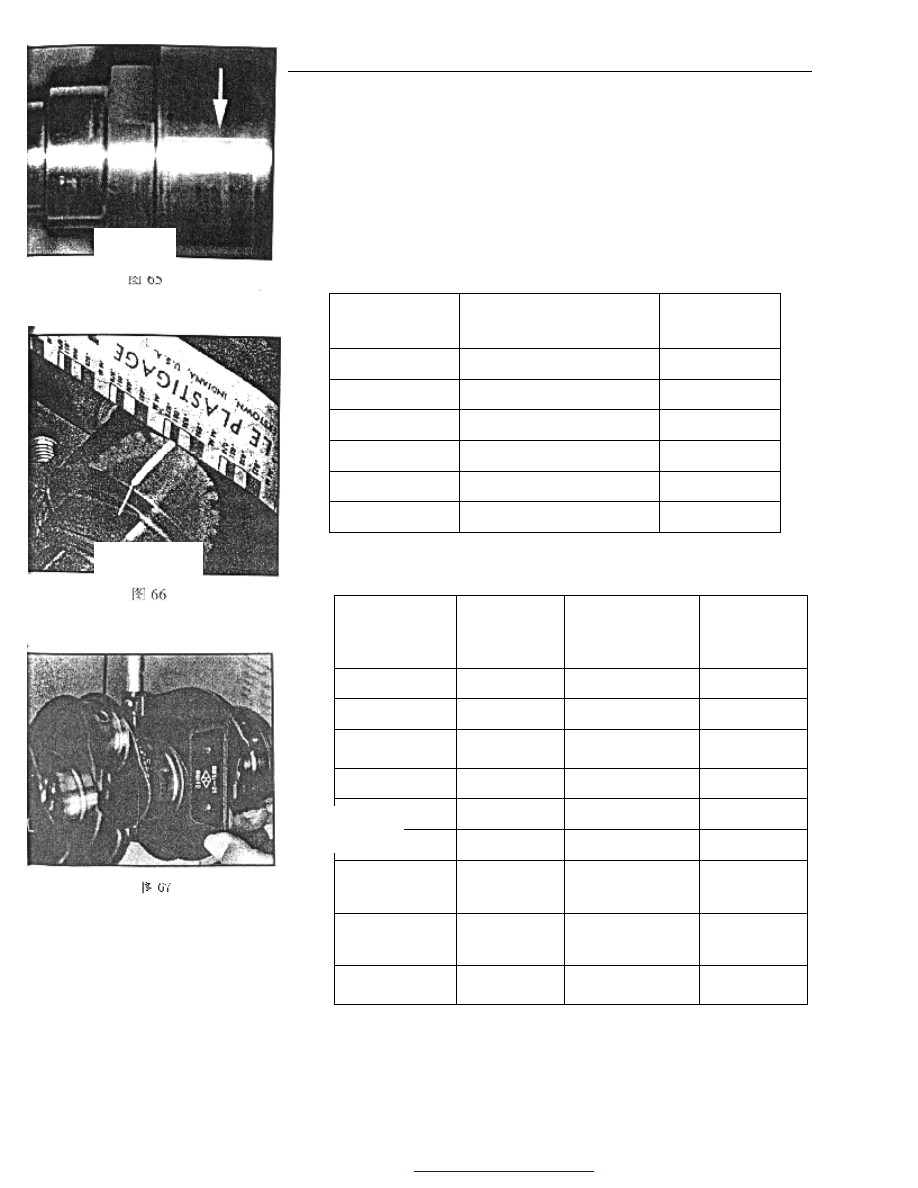

Fig.65

Fig. 66


Fig. 67

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

42



—the  size  of  crankshaft  thrust,  thrust  washer  and  cylinder  block
thrust：                                        unit：mm


Installation：
——Before  installation,  use  the  second  screw  tap  taps  the  threaded
hole  in  cylinder  body,  especially  the  threaded  hole  of  cylinder  head
bolt and main bearing bolt.

The threads of cylinder head bolt is M10×1.5—6H，the threaded

hole of main bearing bolt is M12×1.75—6H。
——The installation of crankshaft woodruff key

Drive  the  semicircular  key  into  key  groove  lightly.  The

magnitude of interference for key and key groove is 0.00—0.051mm。
After  the  semicircular  key  is  installed,    check  the  protrusion  height.
It should be 1.392—1.739mm.
——Crankshaft thrust washers are two pieces. They are only installed
on the front and back thrust surface of cylinder block.

Before  installation,  apply  the  engine  oil  on  the  surface  with  oil

groove  of  thrust  washer. position  the surface with  oil  groove  towards
the cylinder body and the surface with oil groove towards crankshaft.
——During  installing  crankshaft,  engine  oil  should  be  applied  main
journal, connecting rod journal, thrust surface and bearing half.
——The character like 1,2,3,4,5 are casted on the top of main bearing
cap and also an arrow. During assembling, install them from the front
according to the sequence. At the same time, have the arrow pointing
to the  front end surface  of cylinder block.  The width  of  main bearing
cap 1,2,4,5 is same, but the width of main bearing cap 3 is larger than
others.

The main bearing cap is retained by rabbet. It is press fit between

rabbet  and  cylinder  body.  The  press  fit    clearance  is
0.025—0.145mm.  After  installation,  the  surface  of  the  first  and  the
fifth  main  bearing  caps  should  be  even  or  lower  than  the  front  and
back end surface of cylinder body.

level

The  size  of
cylinder  body
thrust

The

size

of

crankshaft thrust

The  thickness  of
thrust washer

standard

24±0.03

28.825—28.875

2.326±0.025

oversize
0.38

24±0.03

29.205—29.255

2.516±0.025

T

w

o

 t

h

ru

st

 p

ie

ce

s



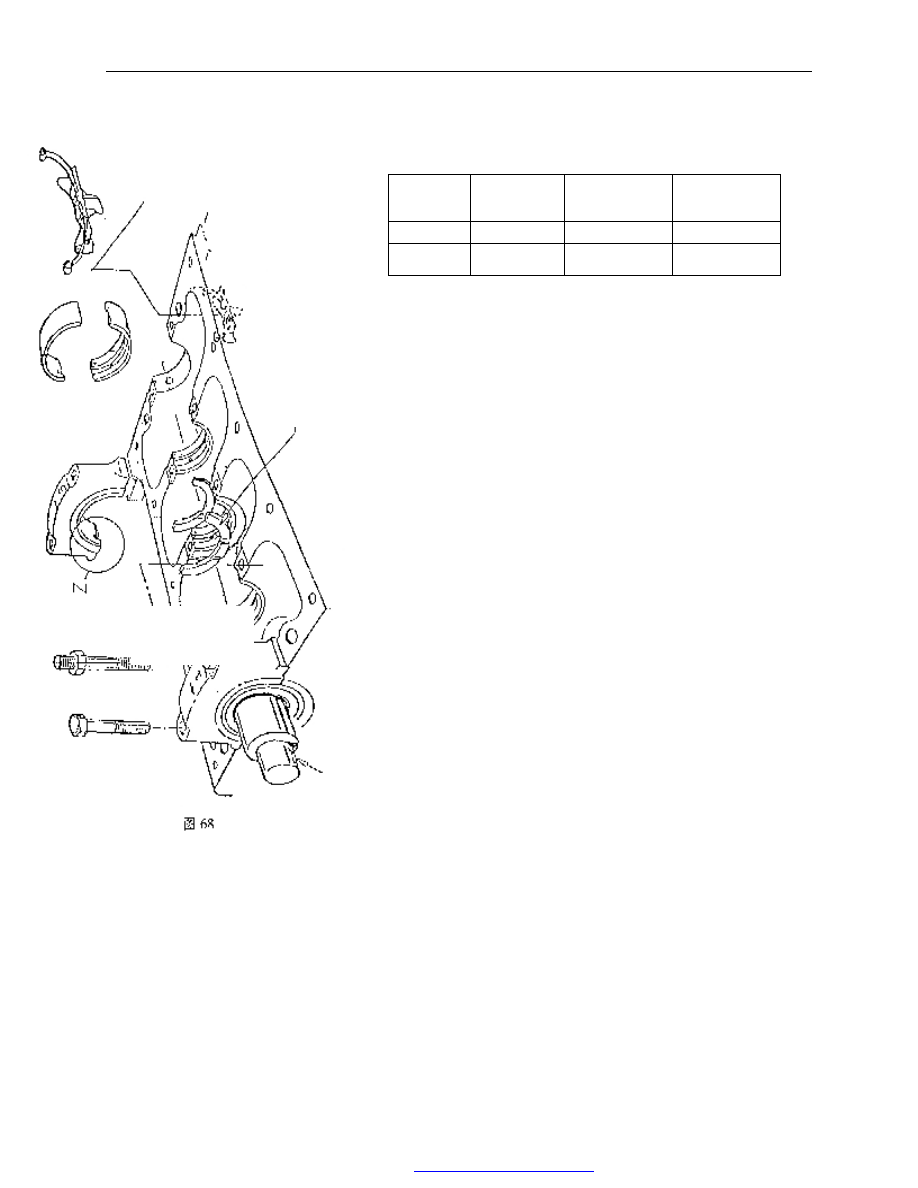

Fig. 68
