Chery A11. Manual - part 5

CIRCUIT

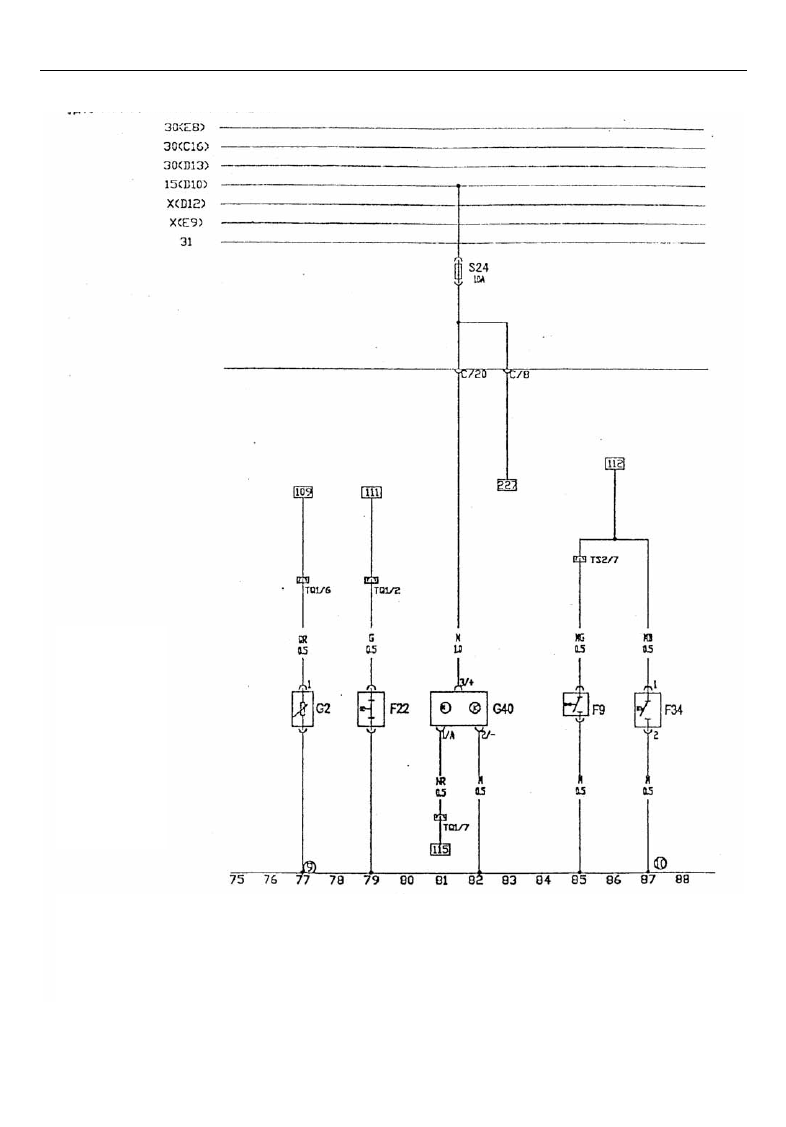

OIL PRESSURE SWITCH, COOLANT TEMPERATURE SENSOR, MANUAL BRAKE
INDICATOR SWITCH, ODOMETER SENSOR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

G2      Coolant temperature sensor

○

9     ground, on engine cylinder

F22  Oil pressure switch (low pressure)

○

10     ground connection, in headlight wiring harness

F9   Manual brake indicator switch         TQ1  10 holes connector

F34  Brake fluid level warning switch       TS2  10 holes match connector

G40  odometer sensor







CIRCUIT

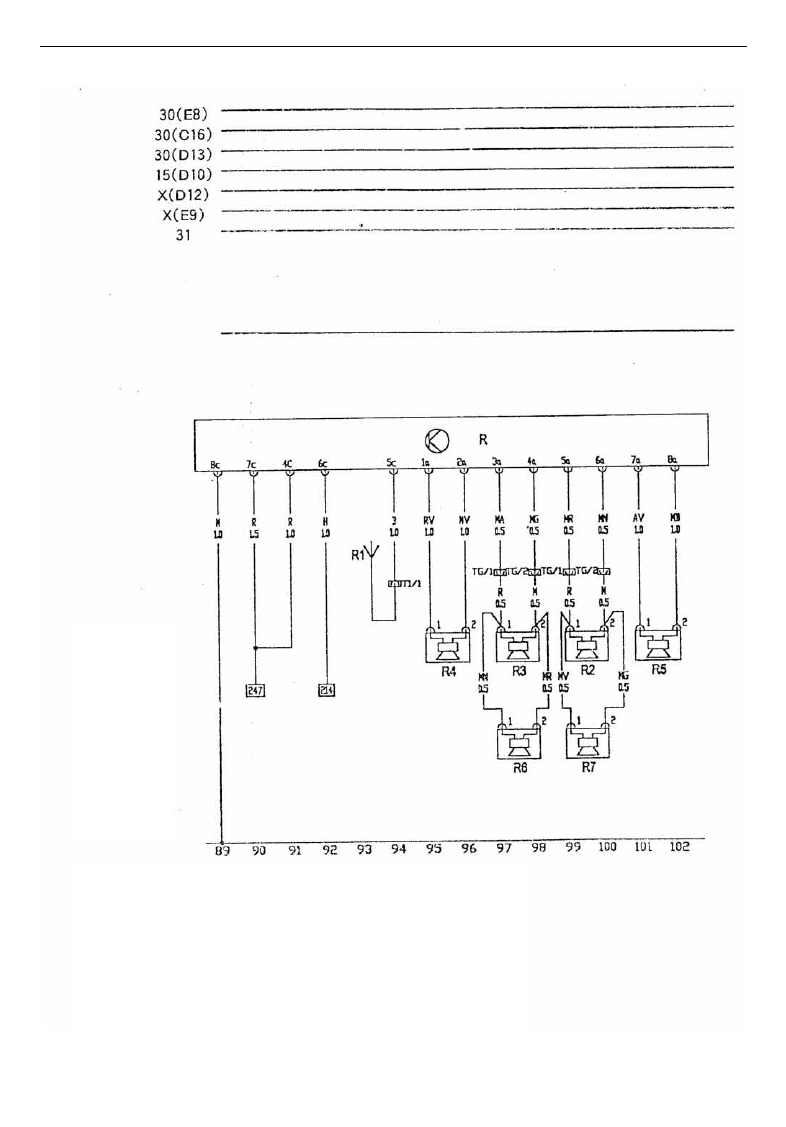

RADIO AND 6 SPEAKERS



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLO

R    radio













R2  front left speaker





T8  8 holes connector

R3    front right speaker





T1 single hole connector

R4  right rear speaker

R5  left rear speaker

R6 left front speaker

R7 right front speaker

R1  antenna



CIRCUIT

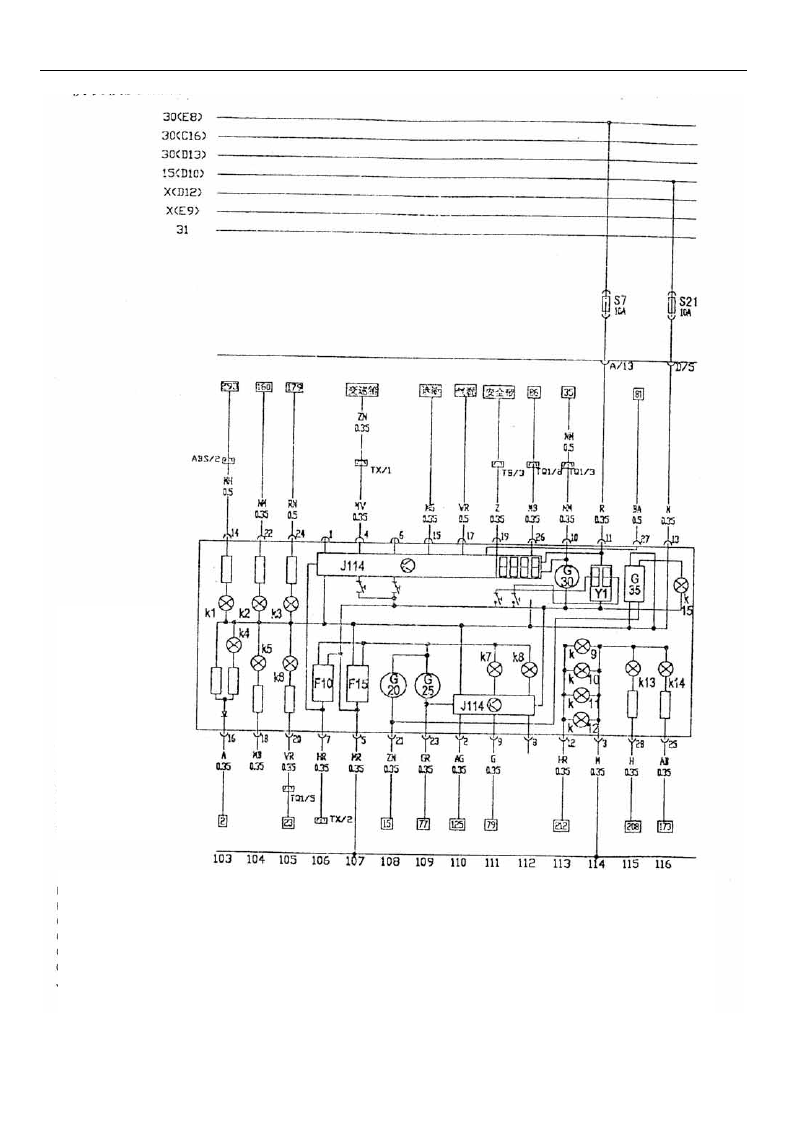

INSTRUMENT PANEL AND MFA



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

F10  multi way converter            K3 right turn indicator                  Y1     digital clock
F15    voltage stabilizer                              K4    engine charging indicator                      T1          single hole connector
G20 fuel sensor                                          K5    manual brake warning light
G25 coolant temperature sensor        K6 engine self-check indicator
G30 RPM sensor                                        K7 oil pressure warning light
G35 preset fluid level compare meter        K8 engine overheat warning light
J114 control unit                     K9/K10/K11/K12 instrument panel illumination light
J119 multi function display            K13 low beam headlight, position warning light
K1 ABS warning indicator            K14 high beam warning light
K2 left turn indicator                                  K15 fuel warning light










CIRCUIT

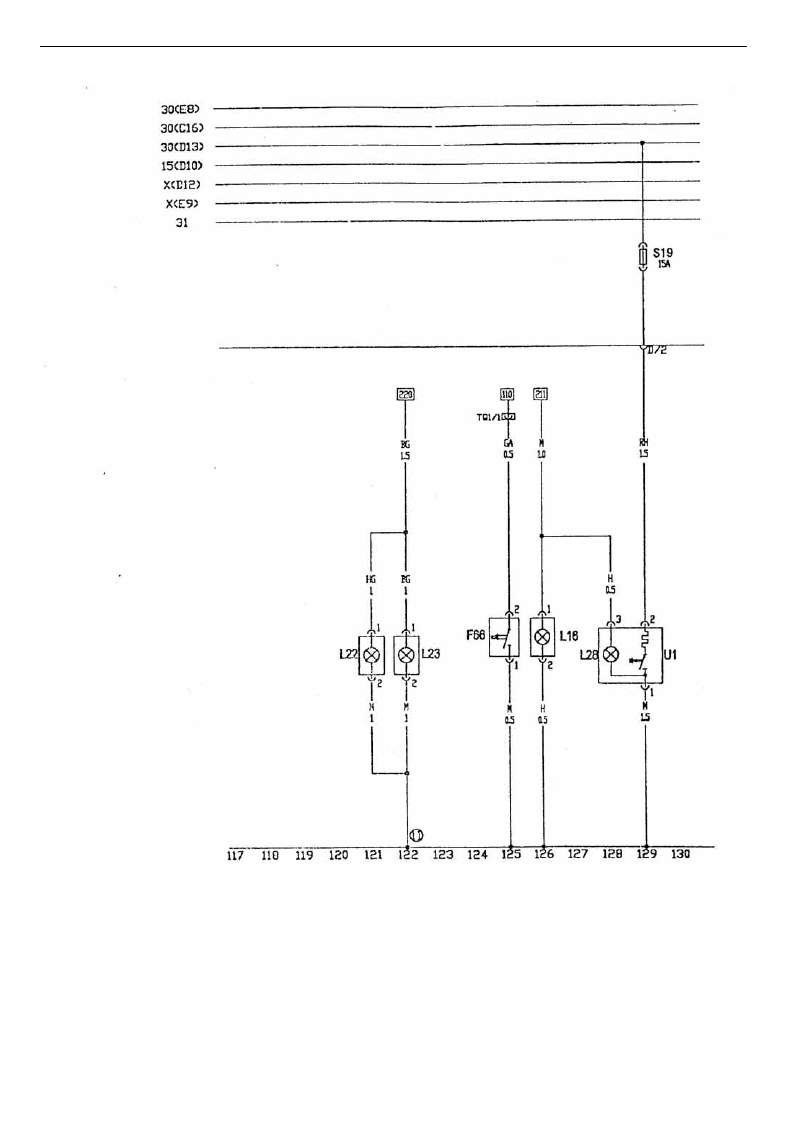

FRONT FOG LIGHT, CIGAR LIGHTER, A/C PANEL INDICATOR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

L16    A/C Control Panel Indicator

L22    Left Front Fog Light

○

11   Ground, In headlight wiring harness

L23    Right Front Fog Light

F66  Coolant Level Switch

L28    Cigar Lighter Illumination Light

U1   Cigar Lighter
