Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 18 » ноября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Неэффективная работа системы отопления.
Модель: Автомобили «CHERY» Elara А-5.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: ТВ-Е0199 от 29.03.08


ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-301

18.11.2008г.

1

2

Причина

Применение крышки патрубка бокового обдува старого образца.

Устранение



1.  Для  достижения  более  эффективного  отопления  боковой  части  сидения
водителя необходимо произвести замену крышки патрубка бокового обдува
старого образца на крышку нового образца.





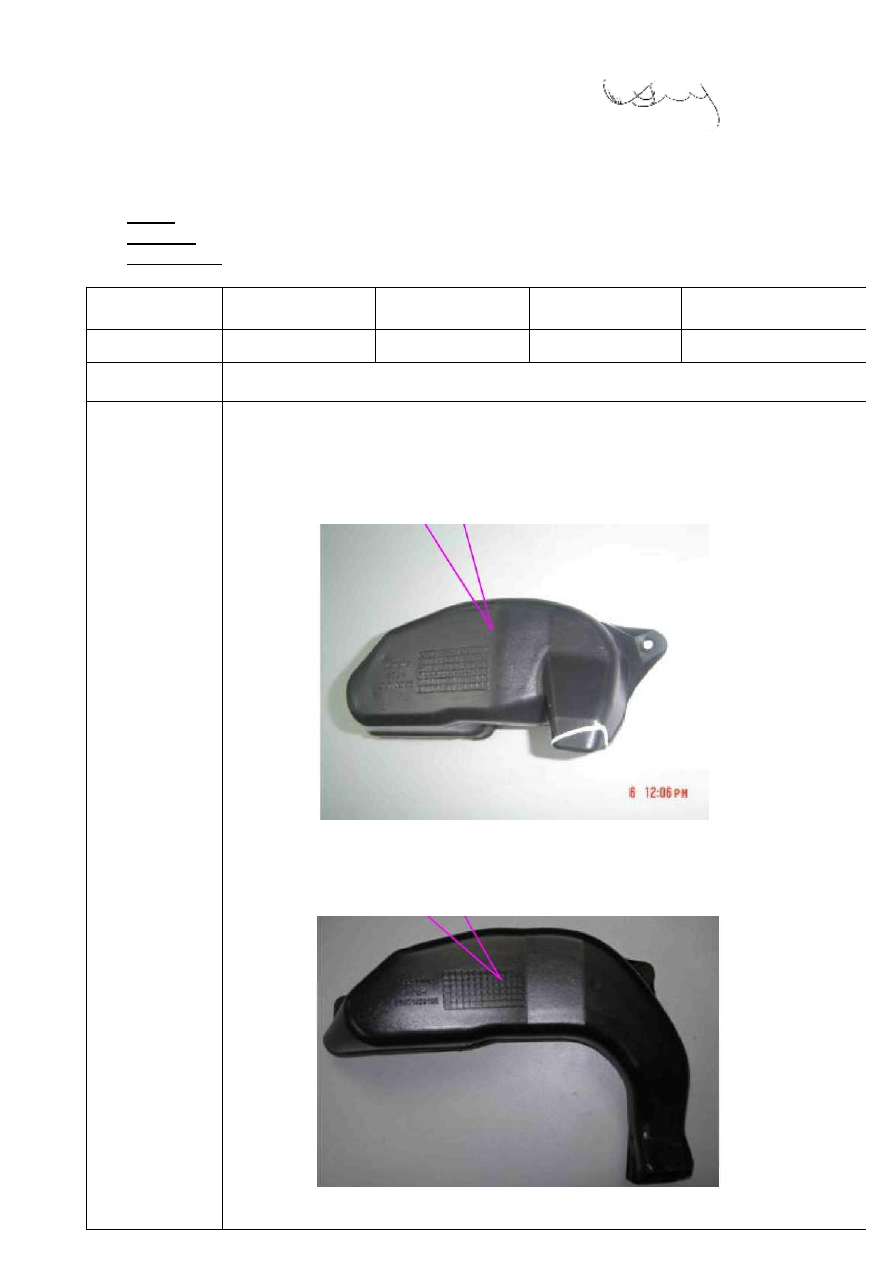

Крышка старого образца
























Крышка нового образца
















Рис. 1

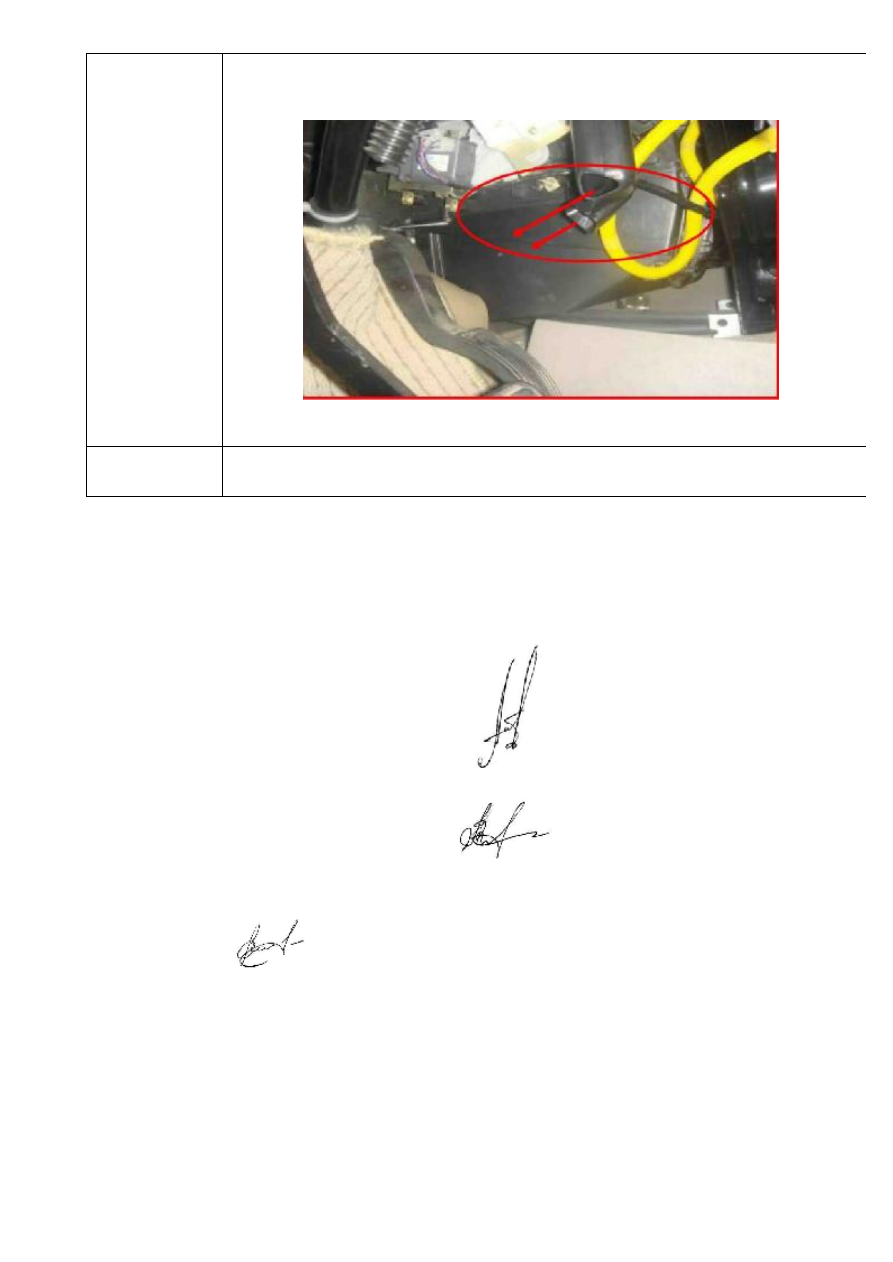

2. Расположите крышку патрубка бокового обдува как показано на рис. 2.
















Рис. 2



Кат. №

Каталожный № старой детали идентичный новой - A21 -8107045.





Примечание:
Данный ремонт необходимо производить при обращении автовладельцев на СТО с
претензией на неудовлетворительную работу системы отопления.






Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин




Н. Контр.
Ведущий инженер















В.С. Лагода
















Рипа Р.Г.
(061) 286-14-10





























ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Усовершенствование системы сигнализации.
Модель: «CHERY» S12.
Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TS-S12-E00196 от
24.02.2008 г.

ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

75-304

02.12.08 г.

1

1

Усовершен-

ствование


С  целью  повышения  качества  выпускаемой  продукции  компания

«CHERY  AUTOMOBILE  CO.,  LTD»  произвела  усовершенствование
электропроводки системы сигнализации.



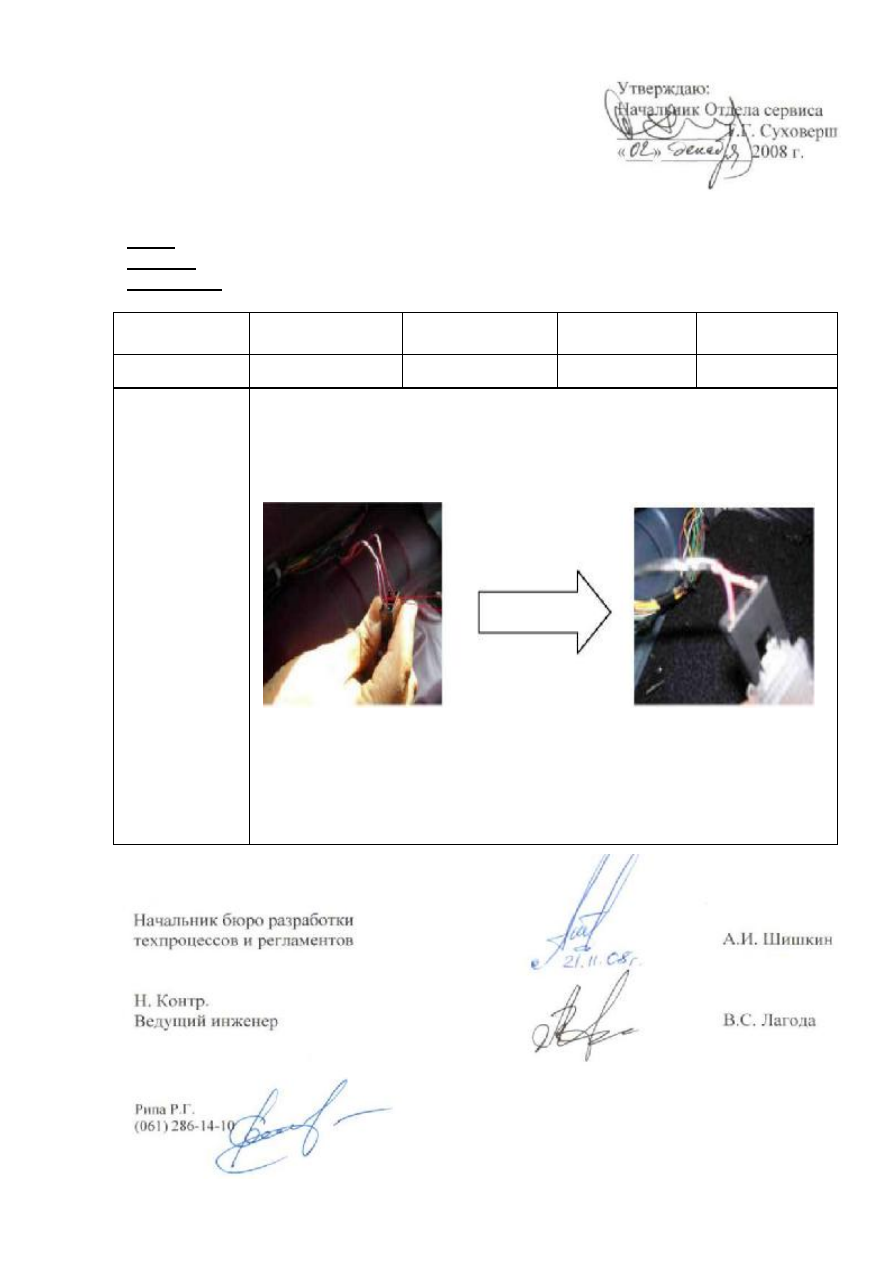

До изменения                                                            После изменения

В результате данных изменений было достигнуто улучшение работы

системы

сигнализации,

а

именно

исключена

возможность

несрабатывания сигнализации при открытии багажника автомобиля.















ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ

Тема: Выход со строя компрессора системы кондиционирования.
Модель: «CHERY» все модели.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-B0186





от

21.01. 2008 г.



ЗАО

ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

75-305

02.12.08 г.

1

1

Причина

Применение эксплуатационных жидкостей не предусмотренных заводом –

изготовителем.

Устранение

1.  При  выполнении  обслуживания  или  ремонта  системы  кондиционирования  –
необходимо  применять  эксплуатационные  жидкости  рекомендуемые  заводом  –
изготовителем (Табл. 1)

                                                                                                                   Таблица 1.

Компрессор

Тип

Кат.№

Хладагент

Рекомендуемое

масло

Объем    Автомобиль

7V16

A11-810401OBB

R-134a

PAG 105

150 ml

A11, A15

WXH-086S

A11-810401OBD

R-134a

PAG 56

120 ml

A11, A15

WXH-066S

S11-8104010BG

R-134a

PAG 56

120 ml

S11

SP10

S11-8104010

R-134a

PAG 105

150 ml

S11

JS96

S11-810401 OBD

R-134a

RS 20

150 ml

S11

V5

B11-8104010AB

R-134a

UCONL 488

150 ml

B11, T11

SP10

S21-8104010

R-134a

PAG  105

150 ml

S12, S21

2. При замене деталей системы кондиционирования автомобиля необходимо
добавлять или убирать эксплуатационные материалы согласно нижеприведенным
данным:
    - При замене испарителя в сборе необходимо добавить масло в количестве 20 % от
рекомендуемого объема (например в систему кондиционирования автомобиля S11,
укомплектованного компрессором JS96 при замене испарителя в сборе необходимо
добавить масло в объеме 150*20%=30 мл.);
    - При замене конденсатора, влагоотделителя, трубопроводов – необходимо
добавить масло в количестве 10 % от рекомендуемого объема;

    - При замене компрессора кондиционера на новый – необходимо удалить с нового
компрессора 30-40 мл. масла.
