ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)





7.

КУЗОВ АВТОМОБИЛЯ  И ЕГО ОБОРУДОВАНИЕ.




Проверить  работу узлов кузова автомобиля и его оборудования:





  7.1.Проверить работу замков дверей и при необходимости отрегулировать.

Двери  должны  легко  открываться  и  закрываться  без  приложения  особого

усилия.

Передние двери блокируются: снаружи – ключом; изнутри – нажатием на

кнопку (см. рис.29).



















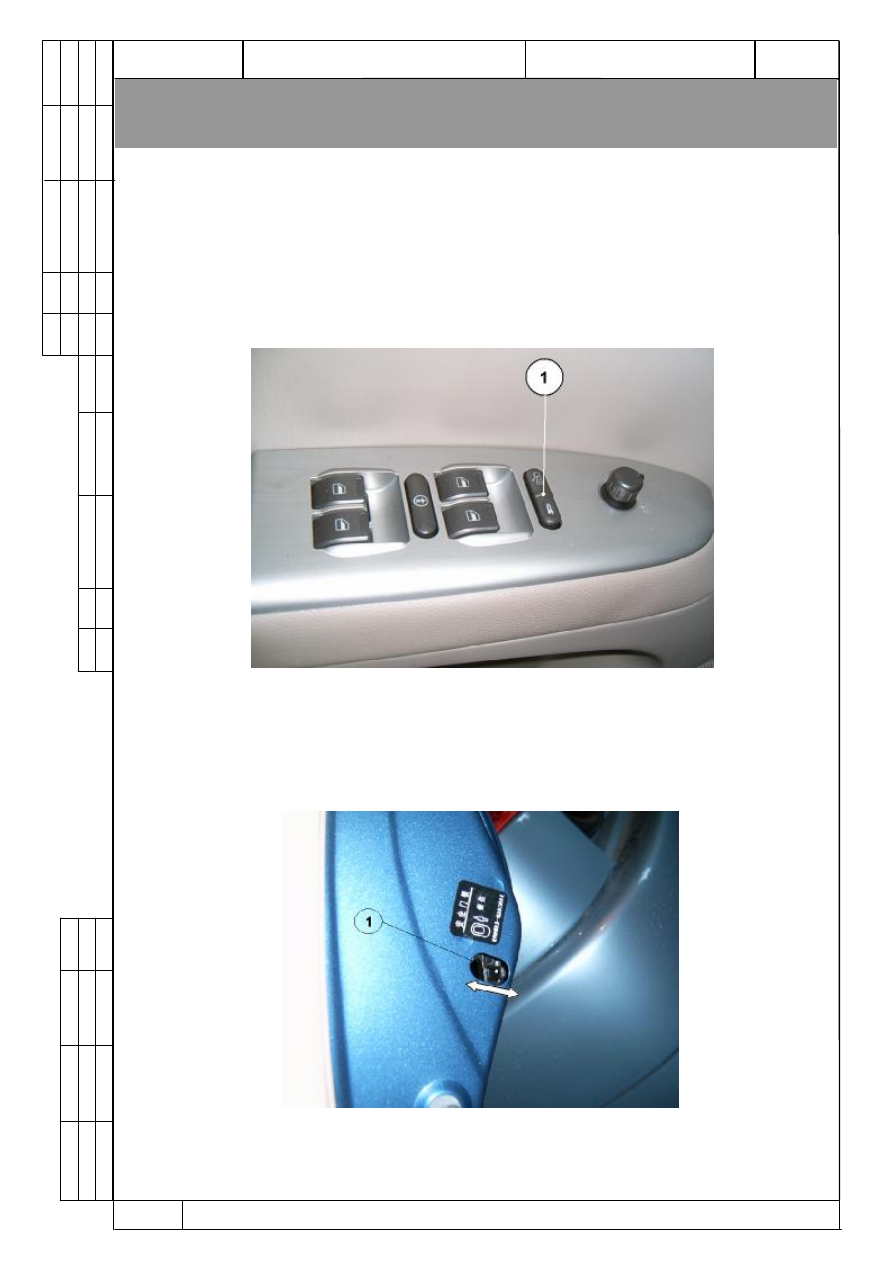

Рис.29 Блокировка дверей автомобиля изнутри.

1 – кнопка блокировки и отпирания дверей.



 Задние двери дополнительно блокируются перемещением фиксатора, ко-

торый находится на замке двери.















Рис. 30 Расположение дополнительного фиксатора блокировки двери.

1 – фиксатор дополнительной блокировки задней двери.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

27



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)



Внимание!  При  включенной  блокировке  замка  сохраняется  возмож-

ность открывания задней двери с помощью наружной рукоятки.

При  необходимости  регулировку  работы  замка  производить  переме-

щением фиксатора относительно стойки кузова.

Для нормальной работы замка необходимо отрегулировать положе-

ние фиксатора замка:

1.  Ослабить  крепление (поз. 1, рис.31) фиксатора (поз. 2, рис.31);
2.  Если  дверь  закрывается  слишком  туго,  крепления  фиксатора  сме-
стить наружу и затянуть;
3.  Если  дверь  закрывается  неплотно,  фиксатор  сместите  внутрь  (при
этом  не  должно  быть  западания  или  выступание  двери  относительно
кузова).
4.  Если  дверь  при  закрывании  приподнимается  (провисание  в  откры-
том положении), фиксатор опустить.






























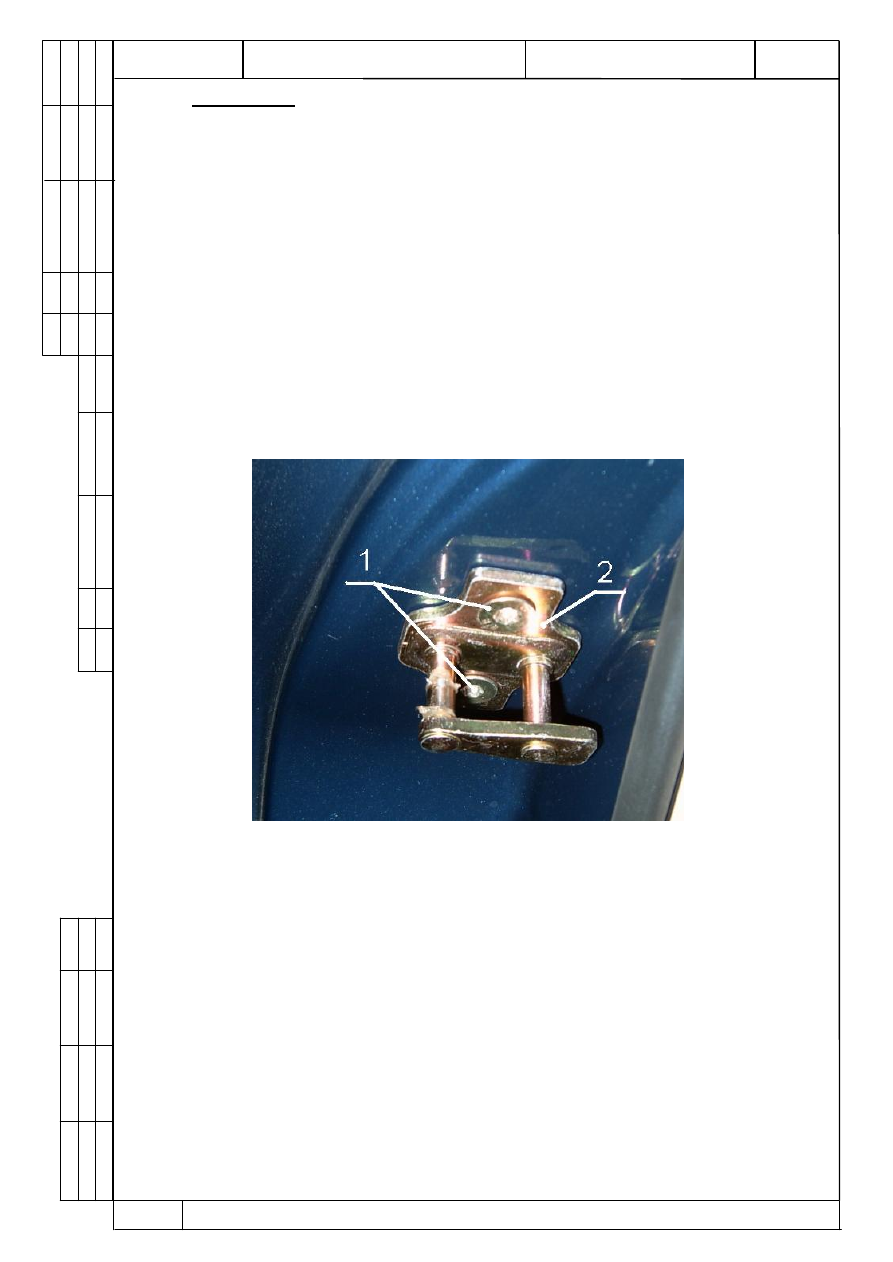

Рис.31  Регулировка фиксатора передней двери.

1 – болт; 2 – фиксатор.




7.2  Проверить работу замка капота и багажника.





Капот  и  багажник  должны  отпираться  и  запираться  без  приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При необходимости произведите регулировочные работы.
При открытом капоте ослабить болты (поз. 1) крепления корпуса замка

и  за  счет  увеличенных  отверстий  крепления  передвинуть  замок  в  нужное
положение. Завернуть болты (поз. 1), проверить работу замка.



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

28



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)































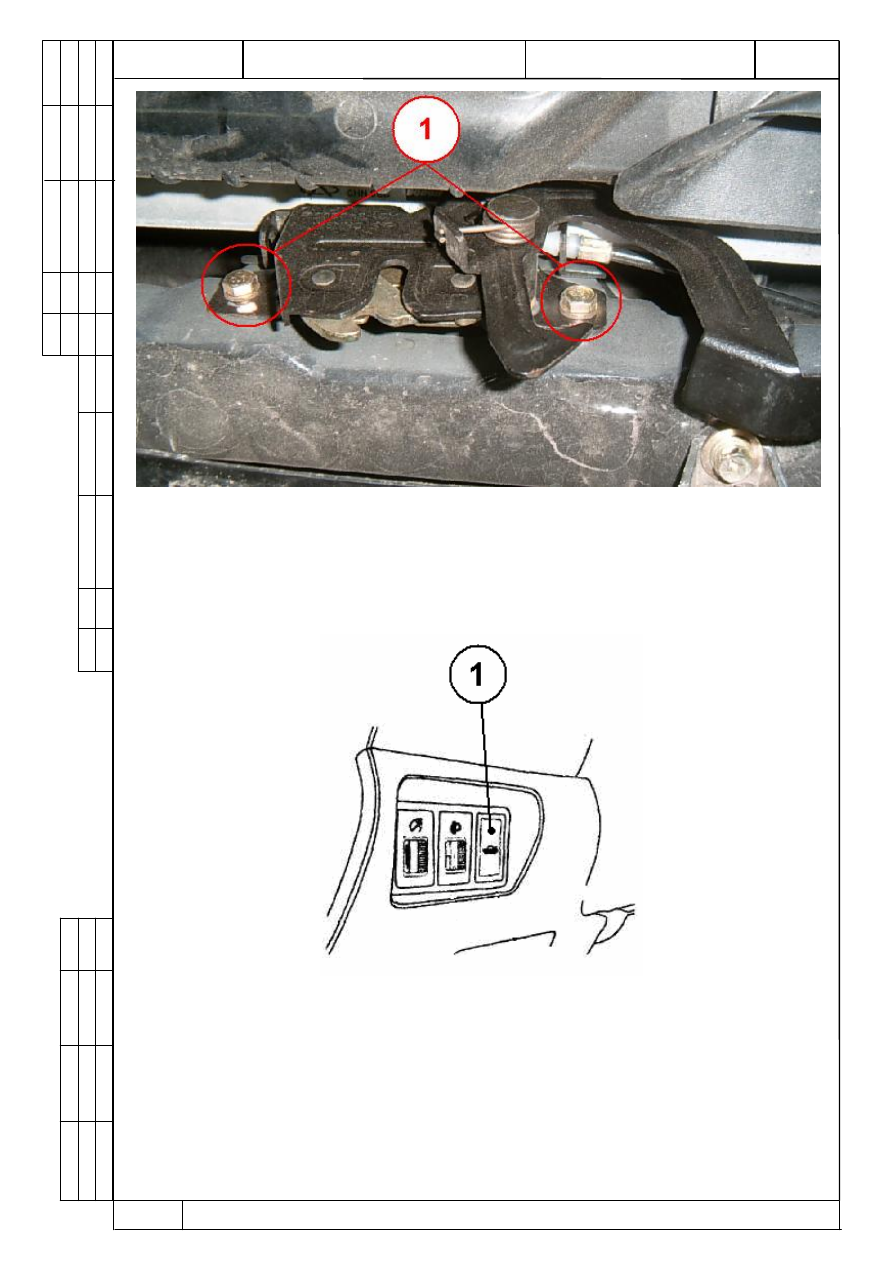

Рис.32 Замок капота:

1 – болты крепления.



Для открытия багажника нажать на кнопку открытия багажника распо-

ложенную в двери водителя.


















Рис.33 Кнопка открытия багажника.








ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

29



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)





















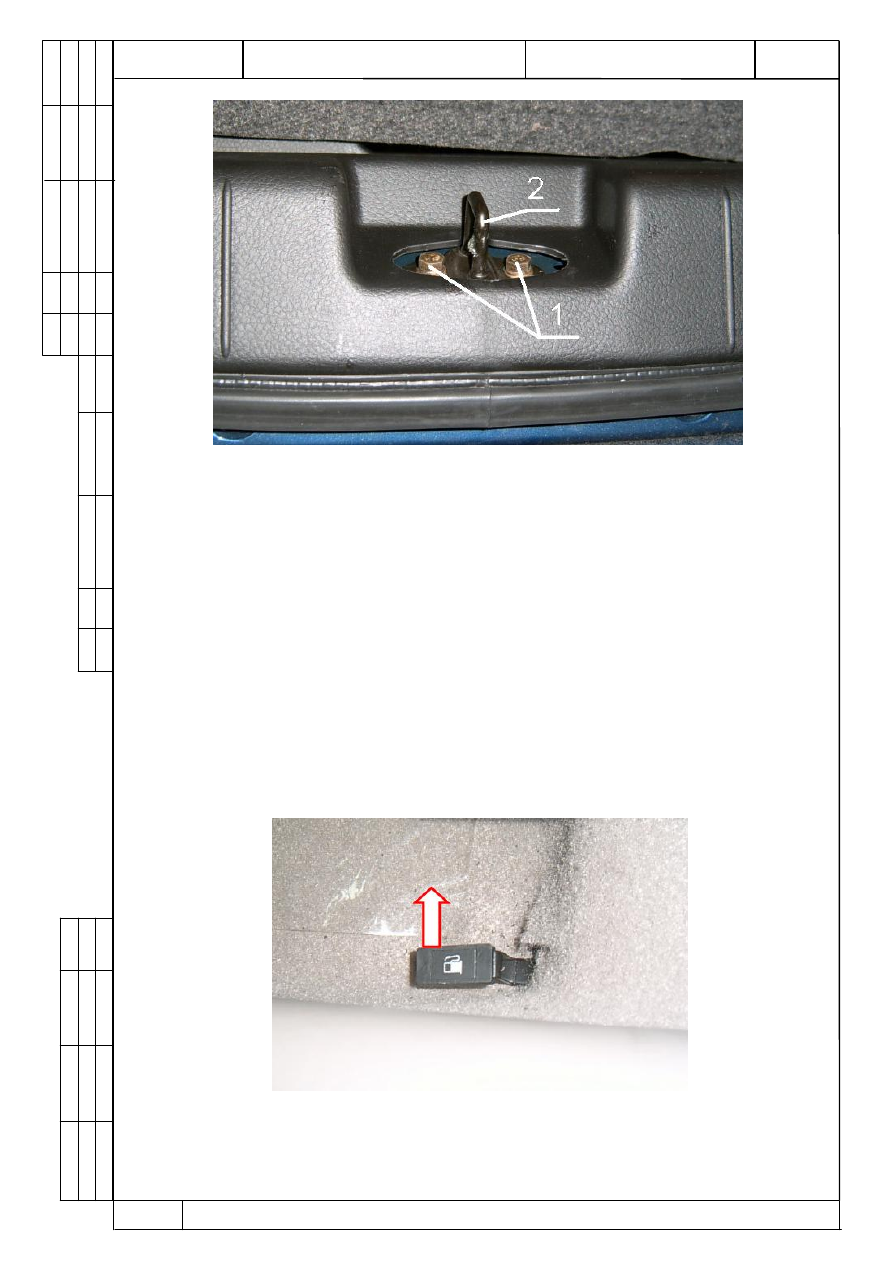

Рис.34  Замок багажника.
