Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)





6.

САЛОН АВТОМОБИЛЯ И ЕГО ОБОРУДОВАНИЕ.



6.1 Проверка органов управления и контрольно-измерительных прибо-

ров.

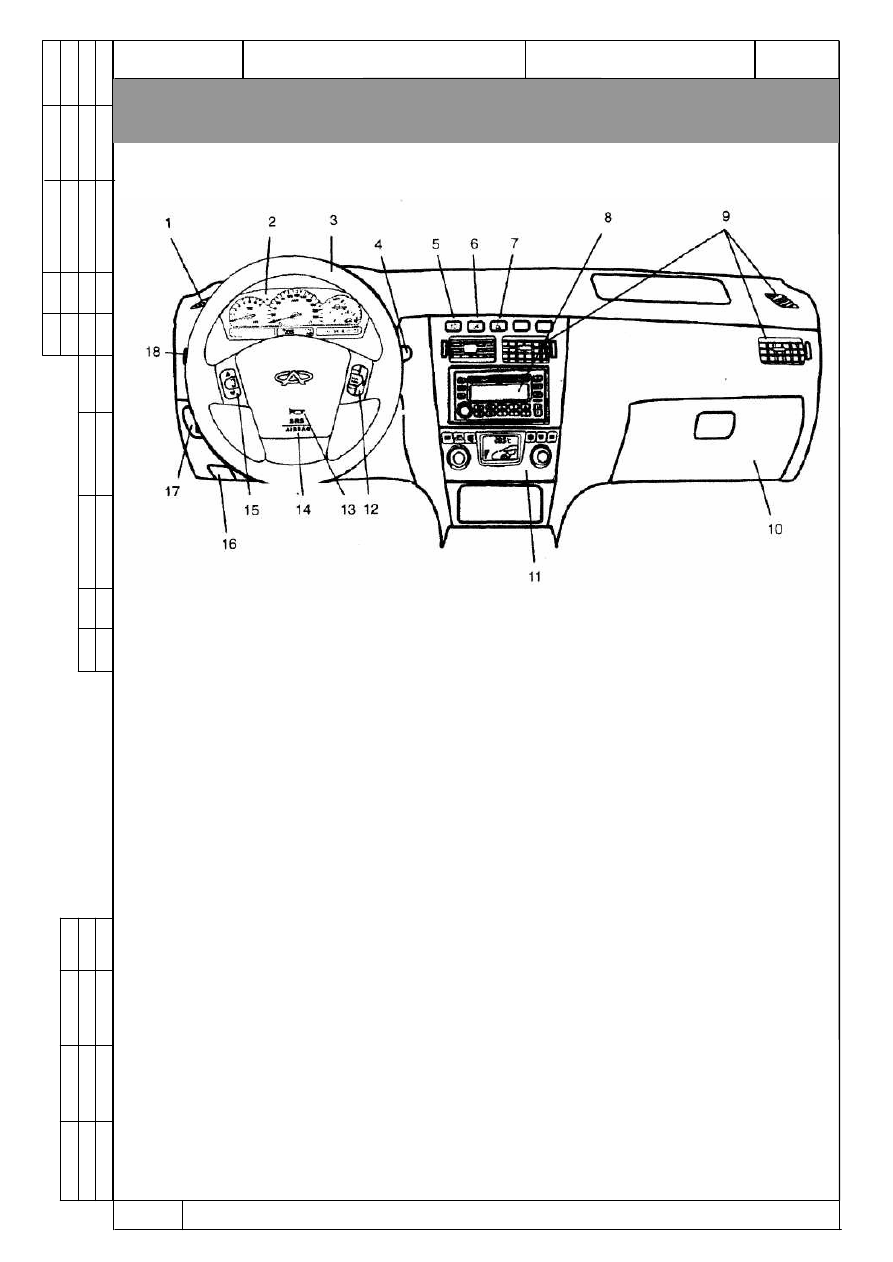

Рис. 12.  Панель приборов.



1  –  9  вентиляционная  решетка;  2  –  комбинация  приборов;  3  –  рулевое

колесо;  4  –  переключатель  стеклоочистителя;  5  –  выключатель  передних

противотуманных фар; 6 – выключатель задних противотуманных огней; 7

–  выключатель  аварийной  сигнализации;  8  –  аудиосистема;  10  –  вещевой

ящик; 11- панель  управления кондиционером; 12 – кнопки  управления ау-

дио  системой;  13  –  звуковой  сигнал;  14  –  подушка  безопасности;  15  –

кнопки  управления  телефоном; 16  – рукоятка  открытия замка капота; 17  -

гидрокоректор  фар,  регулятор  освещения  комбинации  приборов,  кнопка

открытия багажника; 18 – рычаг управления указателями поворотов.









ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

15



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)



6.1.2  Проверить исправность приборов и контрольных индикаторов при
включении  зажигания  и  при  дорожном  тесте,  также  проверить  исправ-
ность регулятора освещения комбинации приборов (см. рис.12, поз.17)

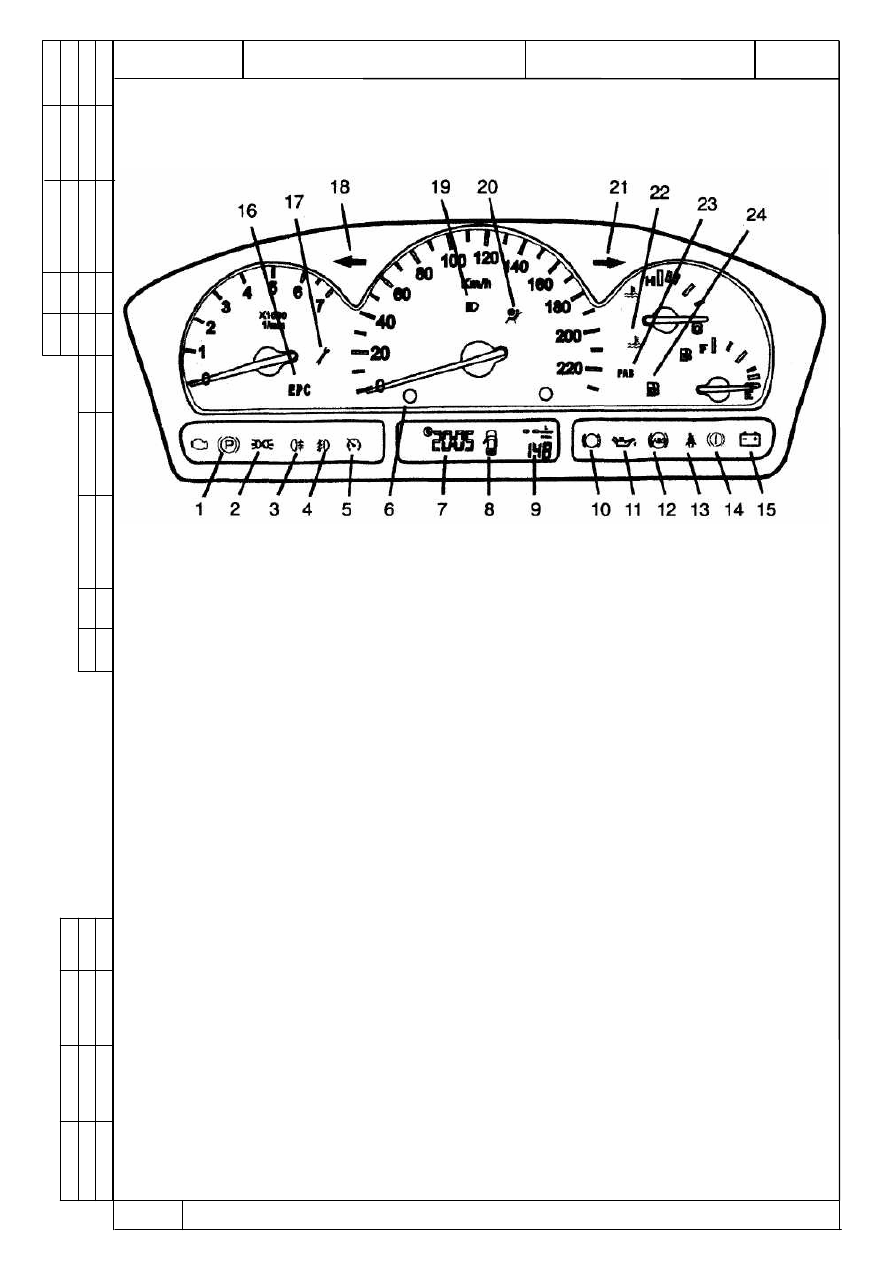

Рис. 13 Комбинация приборов.

1 – индикатор включения стояночного тормоза; 2 –  индикатор включения

габаритных огней; 3 – индикатор включения задних противотуманных ог-

ней;  4  –  индикатор  включения  передних  противотуманных  фонарей;  5  –

индикатор включения круизконтроля;   6 – кнопка настройки  часов и одо-

метра;  7  –  часы;  8  –  индикатор  незакрытых  дверей  или  багажника;    9  –

счетчик  пройденного  пути;  10  –  индикатор  неисправности  тормозных  ко-

лодок;  11  –  индикатор  недостаточного  давления  масла  в  системе  смазки

двигателя; 12 – индикатор неисправности ABS; 13 - индикатор непристег-

нутого ремня безопасности; 14 – индикатор неисправности тормозной сис-

темы; 15 – индикатор разряжения аккумуляторной батареи; 16 – индикатор

неисправности  двигателя;  17  –  индикатор  прохождения  технического  об-

служивания;  18  –  индикатор  левого  поворота;  19  –  индикатор  включения

дальнего света фар; 20 – индикатор подушки безопасности; 21 – индикатор

правого  поворота;  22  –  индикатор  температуры  и  уровня  охлаждающей

жидкости; 23 – индикатор подушки безопасности переднего пассажира; 24

– индикатор количества топлива в баке;



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

16



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)



Проверить работу органов управления и дисплея, расположенных на пане-

ли приборов.

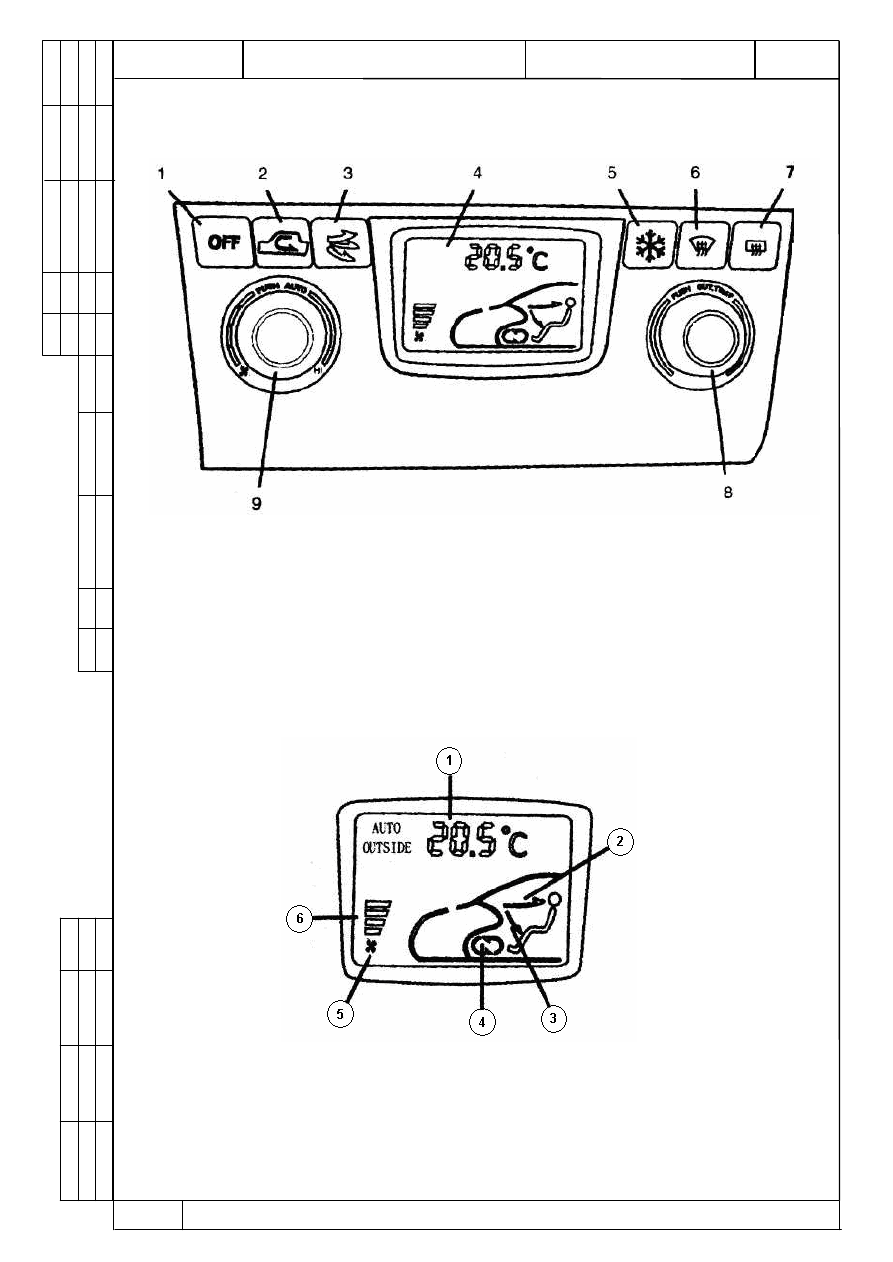

Рис. 14 Органы управления системой вентиляции и кондиционирования

салона.



1  –  включатель  вентилятора;  2  –  кнопка  выбора  режима  «внеш-
няя/внутренняя»  рециркуляция  воздуха;  3  –  кнопка  включения  режима
обдува; 4 – дисплей панели; 5 – кнопка включения режима охлаждения; 6
- кнопка обдува ветрового стекла; 7 – кнопка обогрева заднего стекла; 8 –
регулятор  скорости  вентилятора/включения  автоматического  режима
кондиционера; 9 – кнопка регулировки температуры.




















Рис.15 Дисплей панели управления системой вентиляции и кондициони-

рования:

1 –температура; 2 – направление воздуха «вверх»; 3 – направление возду-

ха  «вниз»;  4  –  режим  рециркуляции  воздуха;  5  –  индикатор  включения
вентилятора; 6 – индикатор скорости вентилятора.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

17



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)



6.1.4.  Проверить  работоспособность  систем  вентиляции,  отопления,  и

кондиционирования.


При  включении  вентиляции  через  дефлекторы  должна  ощущаться  по-

дача  воздуха,  при  включении  отопления  –  подача  теплого  воздуха.  Клима-
тическая установка должна обеспечивать прогрев воздуха в салоне в холод-
ное время года и охлаждение – в теплое время года.

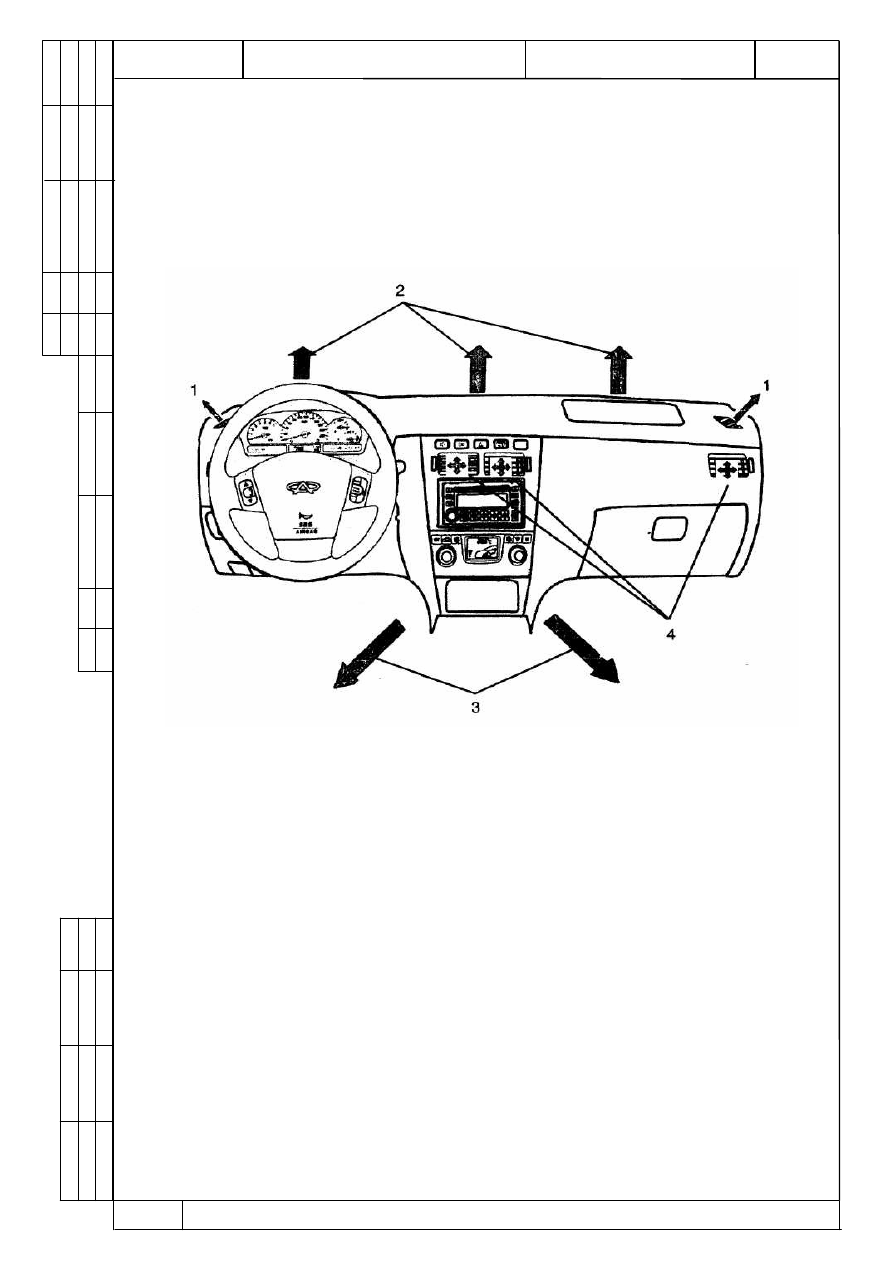

Рис.16 Система вентиляции и кондиционирования.

Для проверки работы кондиционера необходимо:

•



запустить двигатель;

•



установить  при  помощи  переключателя  требуемый  режим  работы

вентилятора (См. описание выше);

•



нажать на кнопку выключателя кондиционера воздуха;

•



при  помощи  регулятора  температуры  воздуха  установить  сначала

режим охлаждения, а потом режим обогрева.

При включении кондиционера загорается индикатор встроенный в кнопку.
