ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона оси поворота 2°50' (±45') (обеспечивается кон-

струкцией);

- угол развала - 51' (±1°). После сборки при нормальных условиях не тре-

буется регулировка угла развала передних колес;

Если угол развала передних колес выше установленного, ослабить верхний

болт, соединяющий передний амортизатор и поворотный кулак, и вращать

болт для регулировки, при этом изменение угла должно быть в пределах
±10'.

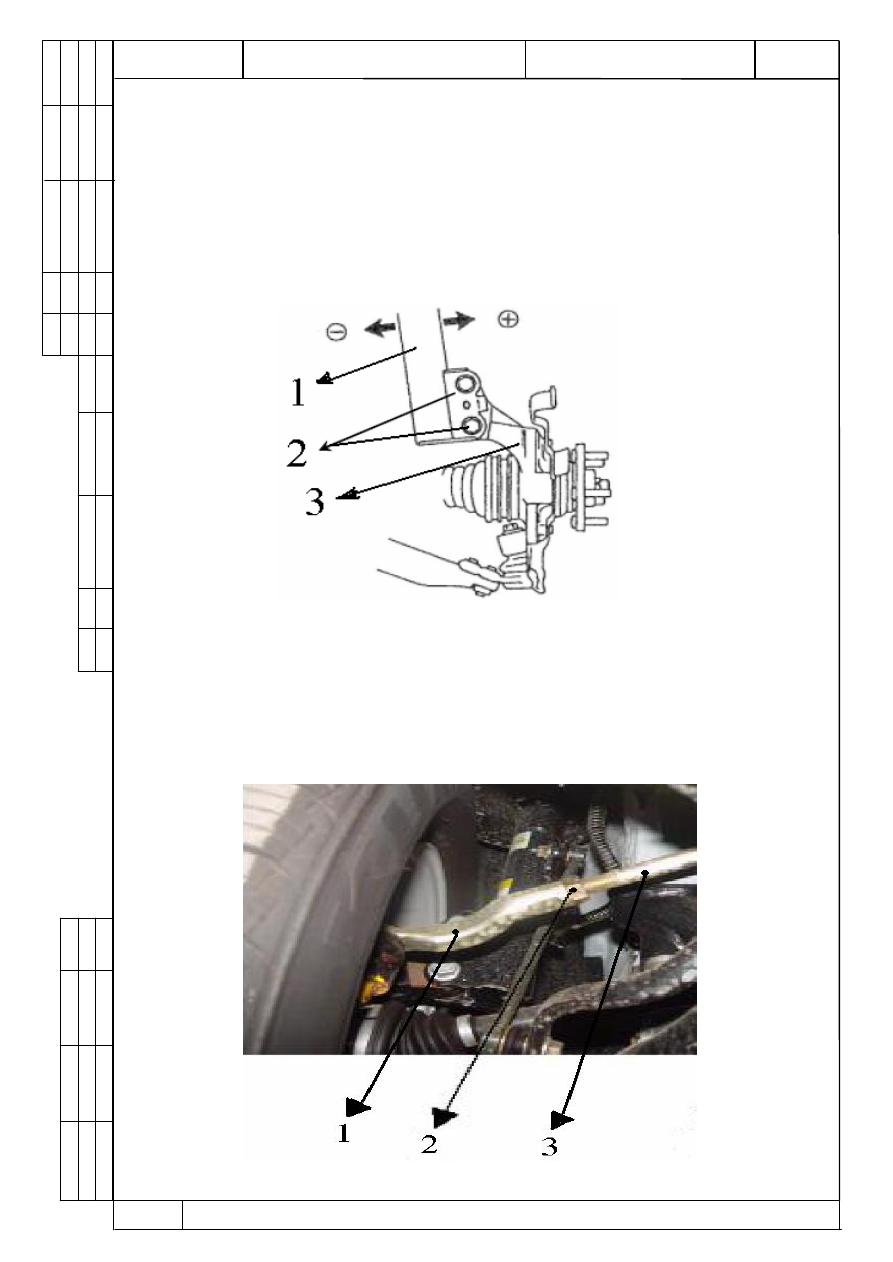

Рис. 51 Регулировка развала передних колес.

1- Амортизационная стойка; 2 – болты; 3 – поворотный кулак.

- схождение 0°5' . Угол схождения регулируется вращением оси рулевой

тяги (поз. 3). Момент затяжки стопорной гайки (поз. 2) S=19 (удерживая на-

конечник тяги (1) S=13) Мкр. 30 Нм.

Контролировать углы поворота управляемых колес:
- угол поворота колеса 37°;

Рис. 52 Проверка схождения передних колес.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

21. ПРОВЕРКА РАБОТЫ СИСТЕМ АВТОМОБИЛЯ В ДВИЖЕНИИ

(ПРОБНЫЙ ВЫЕЗД)

Проверить работу звукового сигнала:

- отсутствие хрипа или снижения громкости звучания;
- срабатывание вне зависимости от положения рулевого колеса.
Проверить работу стартера.
Проверить устойчивость работы двигателя на переходных режимах.

Проверить работу трансмиссии во время ускорения, торможения и пере-

ключения передач (отсутствие повышенного шума, стука).

Проверить работу отопления и вентиляции салона.

Проверить отсутствие посторонних шумов и скрипов внутри салона автомо-

биля.

Проверить эффективность работы передних и задних тормозов (использовать

тормозной стенд или специально отведенный ровный горизонтальный уча-

сток дороги с твердым покрытием).

Проверить работу подвесок (убедиться в отсутствии скрежета, шума, скри-

па).

Проверить отсутствие стуков в рулевом управлении, а также возврат рулево-

го колеса при выходе из поворота.

Проверить работу амортизаторов передней и задней подвесок (отсутствие

стуков в подвеске, ощутимых кренов автомобиля на поворотах).

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)

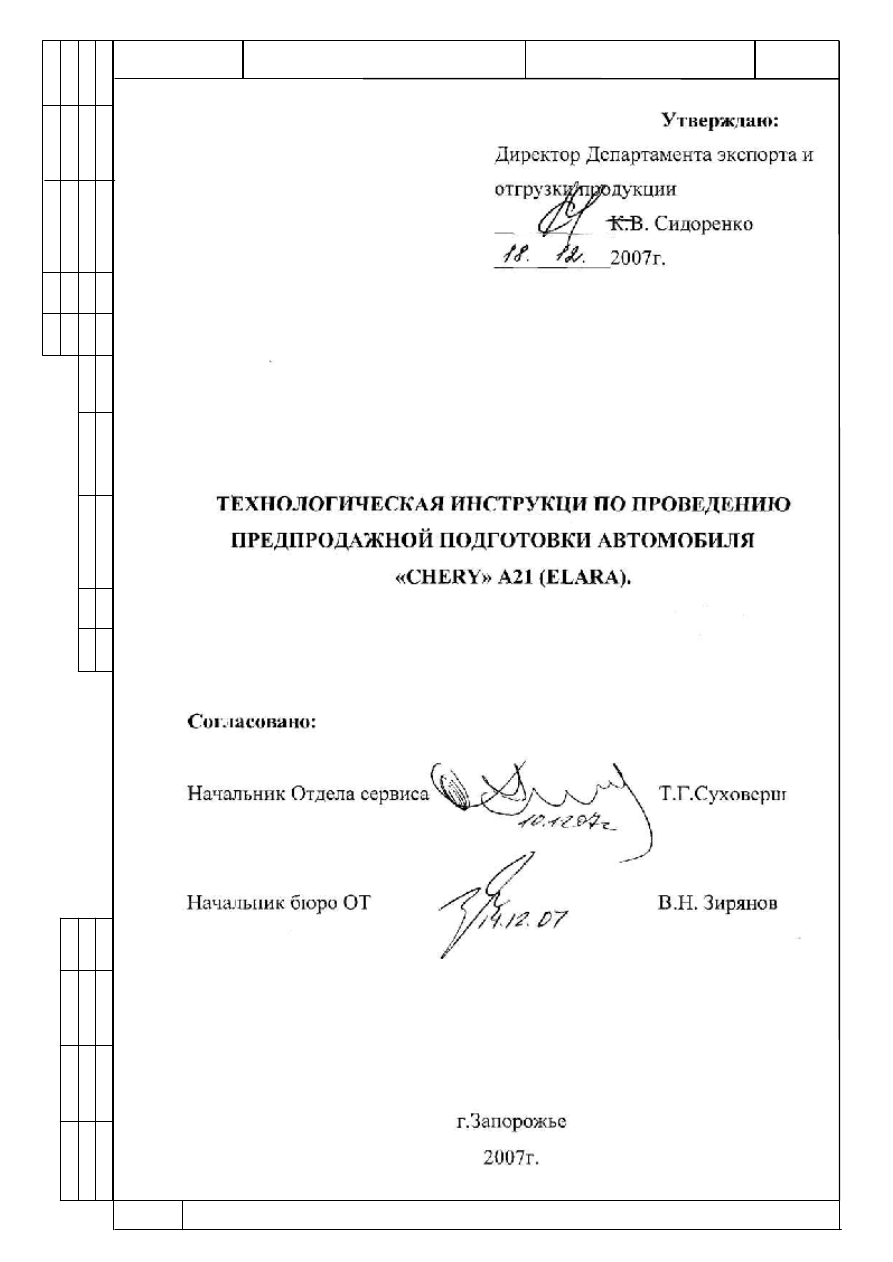

Утверждаю:

Директор Департамента экспорта и

отгрузки продукции

___________К.В. Сидоренко

___________2007г.

ТЕХНОЛОГИЧЕСКАЯ ИНСТРУКЦИ ПО ПРОВЕДЕНИЮ

ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ АВТОМОБИЛЯ

«CHERY» A21 (ELARA).

Согласовано:

Начальник Отдела сервиса

Т.Г.Суховерш

Начальник бюро ОТ

В.Н. Зирянов

г.Запорожье

2007г.

ГОСТ 3.1105-84

25480917

Лист 1 Листов

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.071

ЗАО "ЗАЗ" ОС

ТИ

Технологическая инструкция по проведению предпродажной подготовки автомобиля Chery Elara

Разработал
Т.контроль

Изм. Лист № документа Подпись Дата

Лихачев. А.С.
Лагода В.С.

Проверил Шишкин А.И

ОБЛАСТЬ ПРИМЕНЕНИЯ.

Настоящая инструкция предназначена для предприятий торгово-

сервисной сети, производящих реализацию автомобилей производства
ЗАО «ЗАЗ» и описывает перечень работ, порядок выполнения операций,
порядок заполнения документации, применяемые эксплуатационные мате-
риалы, оборудование, специальный инструмент, а также моменты затяжки
резьбовых соединений.

ПРАВИЛА ВЫПОЛНЕНИЯ ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ

Автомобили прошедшие предпродажную подготовку, должны соответст-

вовать требованиям Государственного стандарта Украины ДСТУ 2323-93
«Автомобили легковые и мототехника. Предпродажная подготовка. Поря-
док», а также в соответствии с Процедурой управления ПУ 13.416-04 «Про-
ведение предпродажной подготовки автомобилей производства ЗАО «ЗАЗ».

Предпродажная подготовка выполняется квалифицированными специа-

листами с профессиональной подготовкой слесаря-механика не ниже
третьего разряда, а на диагностических приборах – не ниже четвертого раз-
ряда, прошедших обучение в Учебном центре ЗАО «ЗАЗ» по курсу: «Пред-
продажная подготовка» с получением соответствующих сертификатов
(ПУ 07.003-03 «Обучение специалистов по модельному ряду ЗАО «ЗАЗ».

Дорожный тест выполняется водителем с опытом работы не менее 2-х лет.

1. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При организации и выполнении работ предпродажной подготовки следу-

ет руководствоваться требованиями инструкций по охране труда:

№004, № 017, № 080, № 174, №300, ДНАОП 0.00-1,28-97

2. ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ

ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ

Для проведения предпродажной подготовки необходимо ниже пере-

численное оборудование, инструмент и эксплутационные материалы.

При работе на оборудовании, используемом при проведении предпро-

дажной подготовки необходимо пользоваться инструкцией по эксплуатации
на данное оборудование.
