Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



9.  ОБСЛУЖИВАНИЕ



СИЛОВОГО АГРЕГАТА.



Для открытия капота потянуть на себя рукоятку расположенную под па-

нелью управления слева от рулевой колонки (рис. 17), переместить на себя
фиксатор и поднять капот, проверить четкость срабатывания  замка капота
(при открывании и закрывании). Поднять капот и установить упор в специ-
альное гнездо капота, как показано на рисунке (рис. 18).























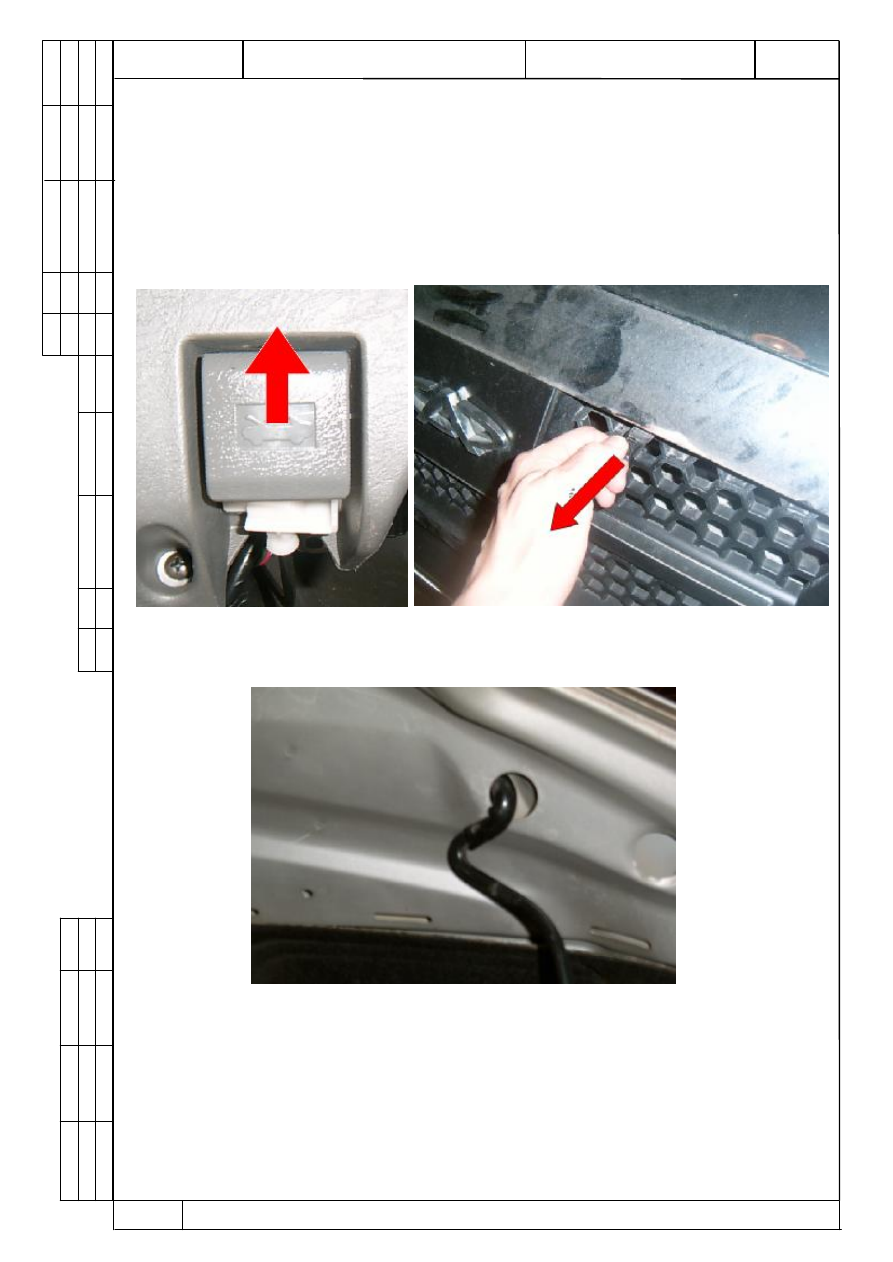

Рис. 16. Рукоятка привода





Рис. 17. Открытие капота.

           замка капота.

















Рис. 18.  Установка упора капота.









ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

15



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

9.1 ПРОВЕРКА ГЕРМЕТИЧНОСТИ И СОСТОЯНИЯ ЭЛЕМЕНТОВ

СИЛОВОГО АГРЕГАТА.


Визуально проверить отсутствие подтеканий:

- сальников  коленчатого  и  распределительного  валов,  прокладки  картера
двигателя, сливной пробки картера двигателя;
- сальников полуосей;
- масляного фильтра.


Проверить состояние уплотнений:

- прокладки головки блока цилиндров и крышки головки блока цилиндров,
уплотнение указателя (щупа) уровня масла;
- соединение шланга вентиляции картера со штуцером;
- картеров коробки передач и крышек, сливной и заливной  пробок;
- уплотнение датчика скорости автомобиля.



9.2  РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГИДРОУСИЛИТЕЛЯ.



Отсоединение и замена приводного ремня гидроусилителя.
1. Проверить натяжение ремня гидроусилителя.
2. Для определения натяжения, приложить усилие на ремень между шкива-

ми  80...100  Н  (8...10  кгс)  и  проверить  прогиб  (см.  рис.  19).  Прогиб  ремня

должен быть 8...10 мм. Контролировать линейкой.
3. Если прогиб отличается от установленного, необходимо произвести регу-

лировку натяжения ремня вращением регулировочного болта.

-  произвести натяжение ремня, отодвинув насос гидроусилителя от блока

цилиндров;

-  проконтролировать прогиб ремня.

















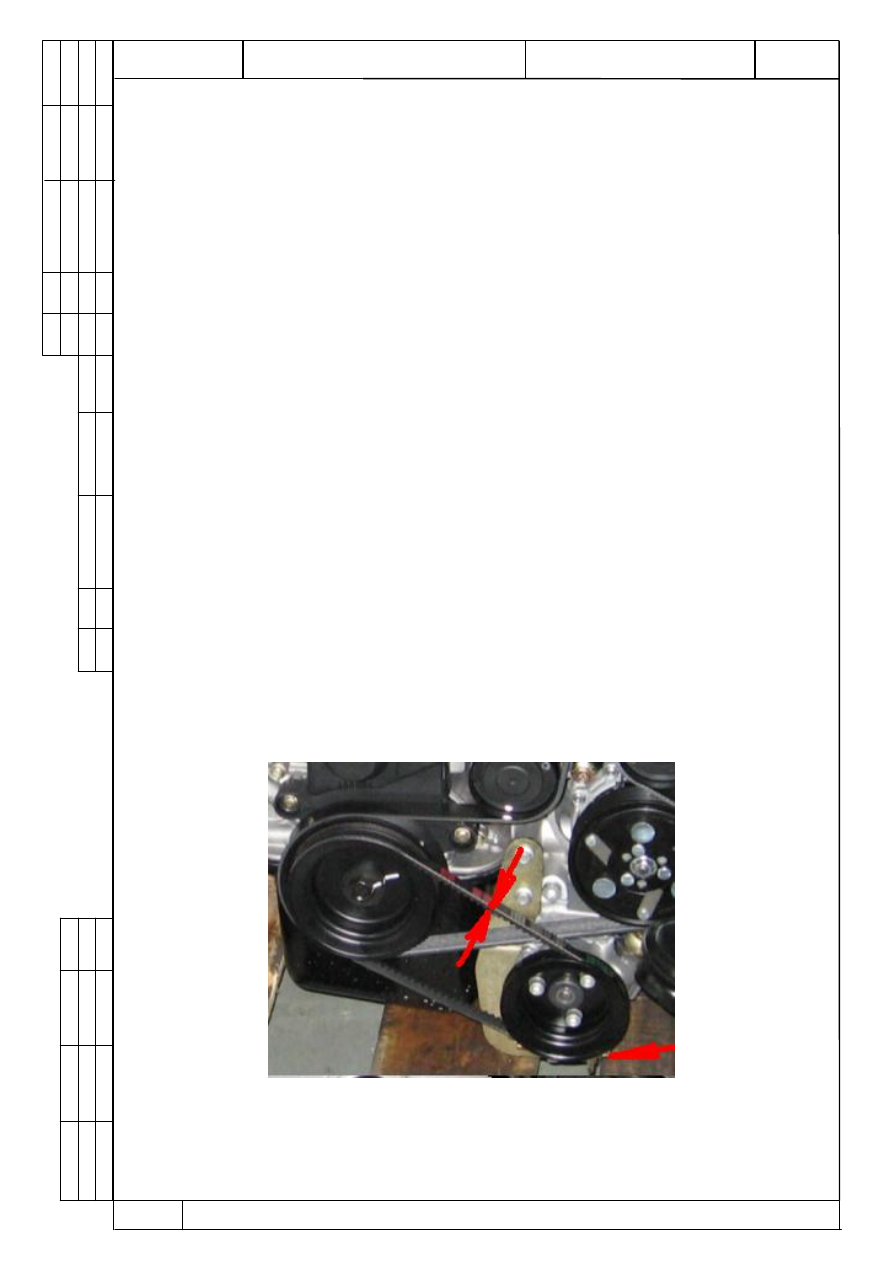

Рис.19. Привод гидроусилителя.




ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

16



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.


9.3 ЗАМЕНА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГЕНЕРАТОРА.


Для замены приводного ремня  необходимо установить гаечный ключ на

натяжное устройство ремня (поз. 2) и переместить ключ до высвобождения
изношенного ремня. Снять изношенный ремень и отпустить ключ в исход-
ное положение. Заменить натяжной (поз. 2) и направляющие (поз. 3) роли-
ки. Переместить ключом натяжное устройство и установить новый ремень
на шкивы. Во время установки нового ремня обратить внимание на направ-
ление его установки, переместить гаечный ключ в обратном направлении
для натяжения ремня (ремень натягивается автоматически под воздействием
пружины натяжного устройства). Проверить, правильно ли установлен при-
водной ремень.
























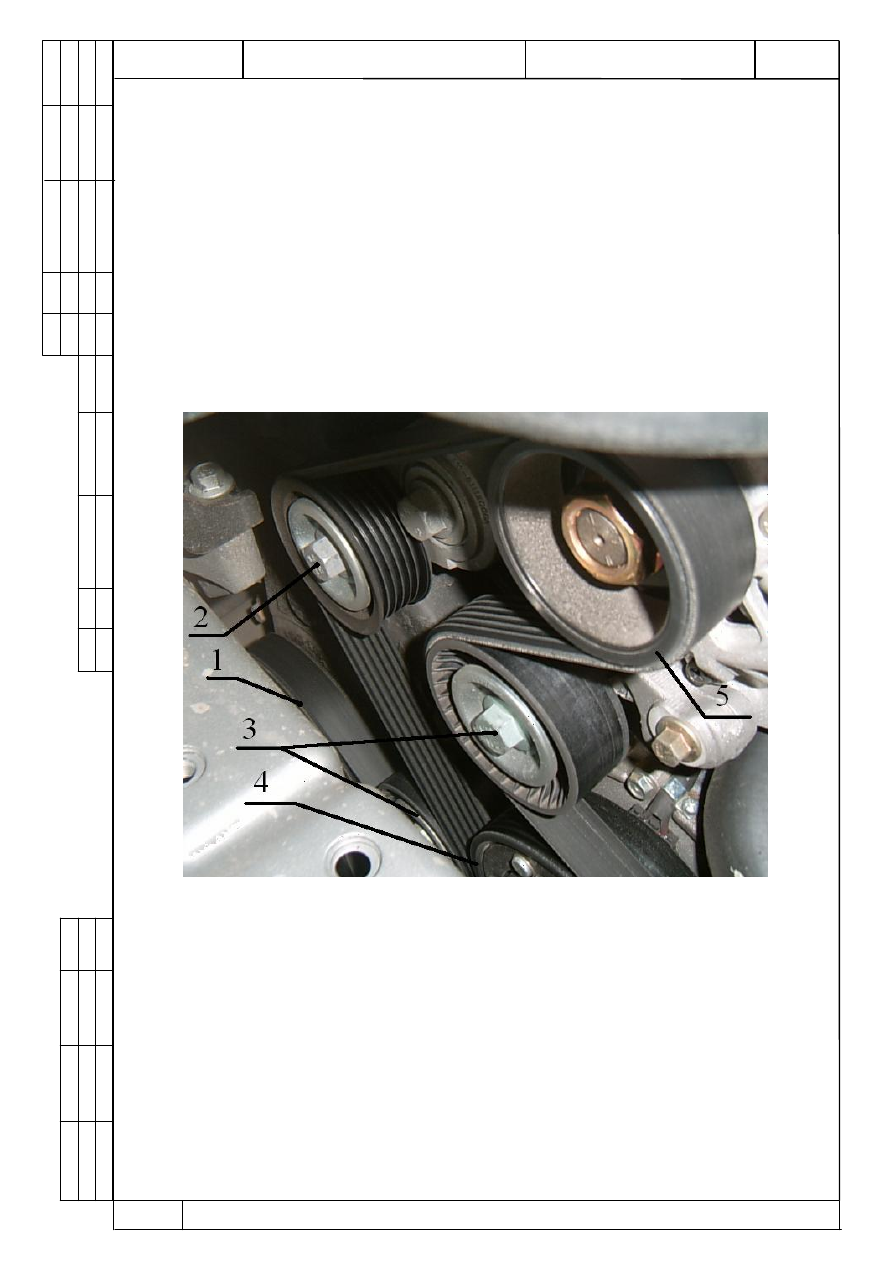

Рис. 20. Натяжение ремня генератора.

1 – шкив коленвала; 2 – натяжной ролик; 3 – направляющие ролики; 4 –

шкив компрессора кондиционера; 5 – шкив генератора.













ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

17



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



9.4 ЗАМЕНА РЕМНЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА.



Для замены ремня газораспределительного механизма необходимо:
-  Снять наружный кожух плоскозубчатого ремня (рис. 21), открутив  болты.

























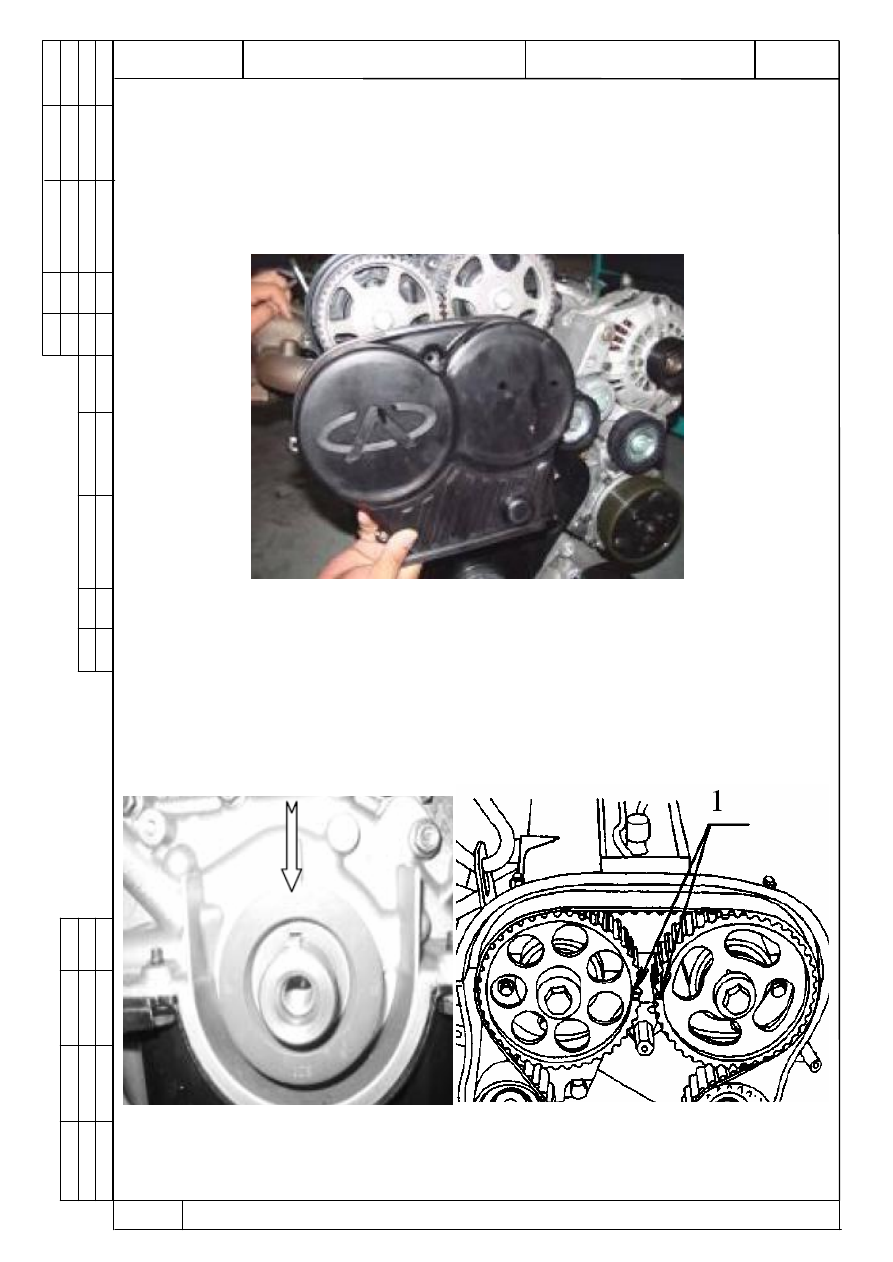

                              Рис. 21. Снятие кожуха.
