Автомобили Chery: руководства по ТО - часть 608

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

21



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)





1–

болты крепления.



8.3  Проверить  надежность  закрывания  крышки  заливной  горловины

топливного бака.





Для доступа к крышке заливной горловины топливного бака необходимо

потянуть специальный рычаг расположенный слева от сиденья водителя на
полу.

Проверку крышки топливного бака производить на заглушенном двига-

теле.

Крышка топливного бака должна плотно прилегать к заливной горлови-

не и обеспечивать герметичность.



8.4 Произвести установку транзитных номеров.






9.

РУЛЕВОЕ УПРАВЛЕНИЕ.




Перед началом проверки автомобиль  необходимо поднять на подъемник

либо установить на смотровую яму.


 Примечание!



Проверять рулевое управление необходимо с помощником.





Один из механиков поворачивает рулевое колесо влево - вправо, проверяя

его  функцию,  крепление,  а  также  состояние  рулевой  колонки,  пока  другой

проверяет  свободный  ход  и  отсутствие  люфта  в    шарнирах  рулевых  тяг

(люфт  не  допускается),  а  также  надежность  крепления  всех  хомутов,  креп-

ление рулевого механизма на кузове, состояние защитных колпачков руле-

вых тяг и чехлов рулевого механизма.



Поворачивая рулевое колесо в обе стороны, убедитесь в том, что:

ü  свободный ход рулевого колеса не превышает 5

°

;

ü   в шарнирах и соединениях не возникает стуков;

ü  в шаровых шарнирах тяг отсутствует свободный ход.

Проверка герметичности и исправности гидроусилителя руля.

ü  Установите рычаг переключения передач в нейтральное положение.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

22



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)



ü  Запустите двигатель.

ü  Прокрутите руль несколько раз против часовой стрелки и по часо-

вой стрелке от и до крайнего положения.

ü  Визуально убедитесь в отсутствии подтеканий и наличии жидкости

в расширительном бачке в необходимом количестве (См. раздел:
Проверка уровней эксплуатационных жидкостей).





10.

ОСМОТР ДНИЩА АВТОМОБИЛЯ.




Примечание! Перед поднятием автомобиля несколько раз с усилием

нажать на педаль тормоза и сцепления.



10.1 Визуально  убедится в отсутствии дефектов: днища кузова, деталей хо-

довой части, а также отсутствие  утечек эксплуатационных жидкостей. При

необходимости подтянуть хомуты.

  Подтекание масла и эксплуатационных  жидкостей не допускается.  «Запо-

тевание» и образование масляных пятен в местах сальниковых  уплотнений

не  является  браковочным  признаком.  При  наличии  повреждений  противо-

шумной мастики восстановить.

10.2  Проверить  визуально  правильность  прокладки  и  закрепления  жгутов

электропроводки, шлангов и трубопроводов снизу автомобиля. Жгуты элек-

тропроводки, шланги и  трубопроводы  не должны соприкасаться с подвиж-

ными и нагревающимися частями узлов и агрегатов.

10.3  Проверить герметичность трубопроводов, шлангов тормозной сис-

темы и крепление деталей.

Ø  Проверить исправность тормозных трубок, шланговых соедине-

ний, и отсутствие следов подтеканий тормозной жидкости.

Ø  Крепление привода ручного тормоза.

Ø  Обратить особое внимание на состояние гибких шлангов.

Примечание! Если при нажатии с постоянным усилием педаль уходит
вниз, в системе имеется утечка или наличие воздуха (устранить согласно
тех. инструкции №001)

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

23



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)





10.4  Проверить правильность крепления и состояние выхлопной системы.



Визуально  проверить  правильность  крепления  деталей  выхлопной  сис-

темы (детали выхлопной системы не должны соприкасаться с днищем ав-
томобиля и при работе двигателя не должно быть прорыва выхлопных га-
зов в местах соединения выхлопной системы).




10.5  Проверка правильности крепления деталей и узлов передней и задней

подвесок.

Определение состояния деталей передней подвески.

В первую очередь проверить состояние защитных чехлов шаровых шарни-

ров подвески, обращая особое внимание на отсутствие механических повре-

ждений чехлов. Необходимо внимательно осматривать детали подвески, про-

веряя, нет ли следов задевания о кузов, нет ли трещин на деталях подвески,

проверять состояние шаровых и резинометаллических шарниров.




          10.6  Проверка валов передних полуосей и защитных чехлов.





Проверить состояние защитных чехлов  шарниров равных  угловых скоро-

стей, герметичность их соединений (складки на чехлах не должны быть сдав-
лены и скручены, чехлы не должны проворачиваться).


      10.7  Поверить уровень масла в коробке передач. При необходимости до-
вести       до нормы.

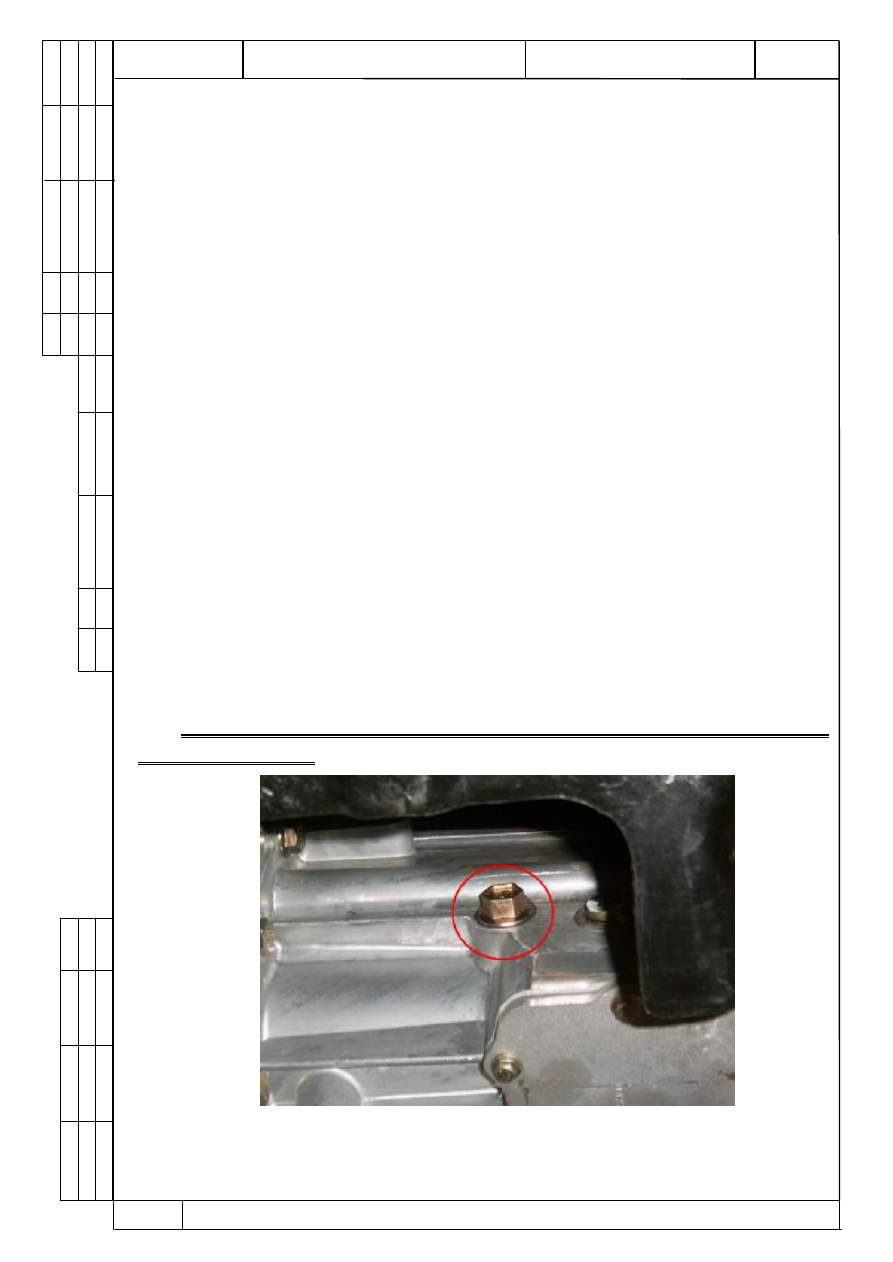

Уровень масла должен доходить до нижней кромки залив-

ного отверстия

.
























Рис.20 Расположение контрольного отверстия для проверки уровня

масла в коробке передач.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

24



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)





11.

ПРОВЕРКА ШИН.



11.1  Проверить  давление  в  шинах  (включая  запасное  колесо).  Проверять

давление следует на холодных шинах при помощи манометра.

Данные  о  давлении  воздуха  в  шинах  имеются  на  внутренней  стороне

лючка бензобака.

Давление в шинах должно соответствовать табличным данным:


Размер шин

215/70 R16 99H

235/60 R16 100H

Передние, задние

200 кПа

Запасная шина

250 кПа



11.2 Проверить крепление колес и при необходимости подтянуть. Момен-

ты затягивания гаек крепления колес – от 95 до 115 Н.м.


Внимание! На автомобиль устанавливаются колеса одного произво-

дителя с шинами одной модели.



Размер шины

Размер колеса

215/70 R16 99H

6.5Jx16

   235/60 R16 100H

7Jx16





12.

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС.



Проверку  и  регулировку  углов  установки  передних  колес  выполняют  на

специальных стендах в соответствии с инструкцией на стенд.

Перед  проверкой  регулировки  установки  колес  необходимо  проверить

высоту левой и правой стороны. Контроль производить на снаряженном ав-

томобиле  с  нагрузкой,  эквивалентной  двум  пассажирам.  Проверить  цен-

тровку  рулевого  колеса.    Центральная  спица  рулевого  колеса  должна  быть

направлена перпендикулярно полу автомобиля.

Произвести осадку подвесок проездом по специальной дорожке, зафик-

сировать рулевое колесо в положении, соответствующему прямолинейному

движению с помощью ограничивающего устройства.
