Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

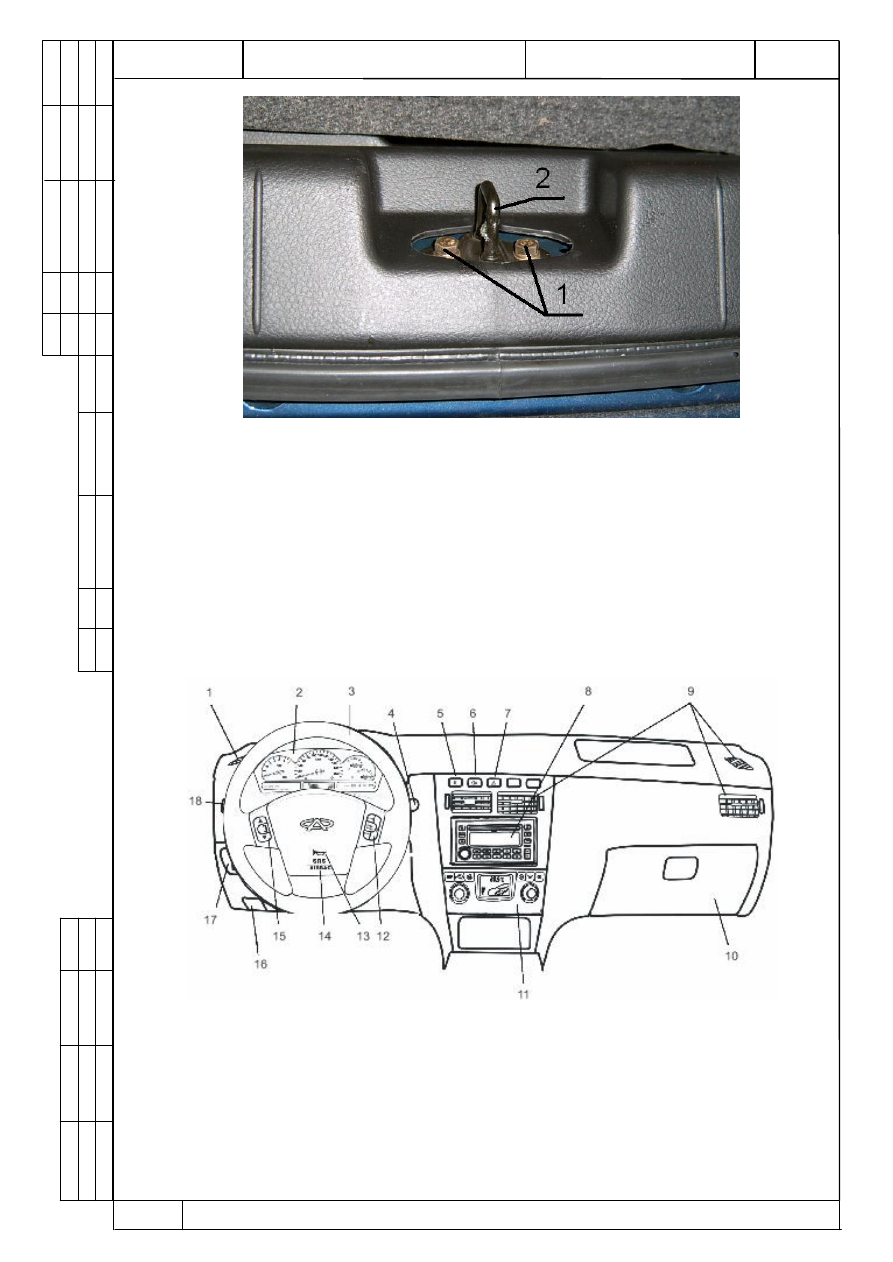

Рис. 6. Регулировочные винты фиксатора замка багажника.

Регулировку работы замка багажника производить перемещением фикса-

тора (болты крепления фиксатора см. рис. 6. поз.1).
  Смазать петли дверей, шарниры наружных ручек, трущиеся части фикса-
торов замков дверей, замочные скважины дверей, ограничители открывания
дверей, трос привода замка капота, салазки передних сидений – техниче-
ским вазелином.



8.  ПРОВЕРКА РАБОТОСПОСОБНОСТИ СИСТЕМ КОНТРОЛЯ,

ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ.























Рис. 7.  Панель приборов.

1,  9  –  вентиляционная  решетка;  2  –  комбинация  приборов;  3  –  рулевое

колесо; 4 – рычаг управления очистителями и омывателями; 5 –выключатель
передних  противотуманных  фар;  6  –  выключатель  задних  противотуманных
огней; 7 – выключатель аварийной световой сигнализации; 8 – аудиосистема;
10  –  ящик  для  мелких  вещей;  11  –  панель  управления  кондиционером
воздуха;  12  –  кнопки  управления  аудиосистемой;  13  –  кнопка  звукового

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

9



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

сигнала;  14  –  значок  позначка,  который  указывает  на  наявность  подушки
безопасности; 15 - кнопки управления телефоном; 16 – рукоятка открывания
замка  капота;  17  –  регулятор  направления  световых  пучков  фар,  регулятор
освещения  комбинации  приборов,  кнопка  открывания  замка  багажного
отделения; 18 – рычаг управления указателями поворотов.



8.1  ПРОВЕРКА

ИСПРАВНОСТИ  ПРИБОРОВ  И  КОНТРОЛЬНЫХ

ИНДИКАТОРОВ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ.

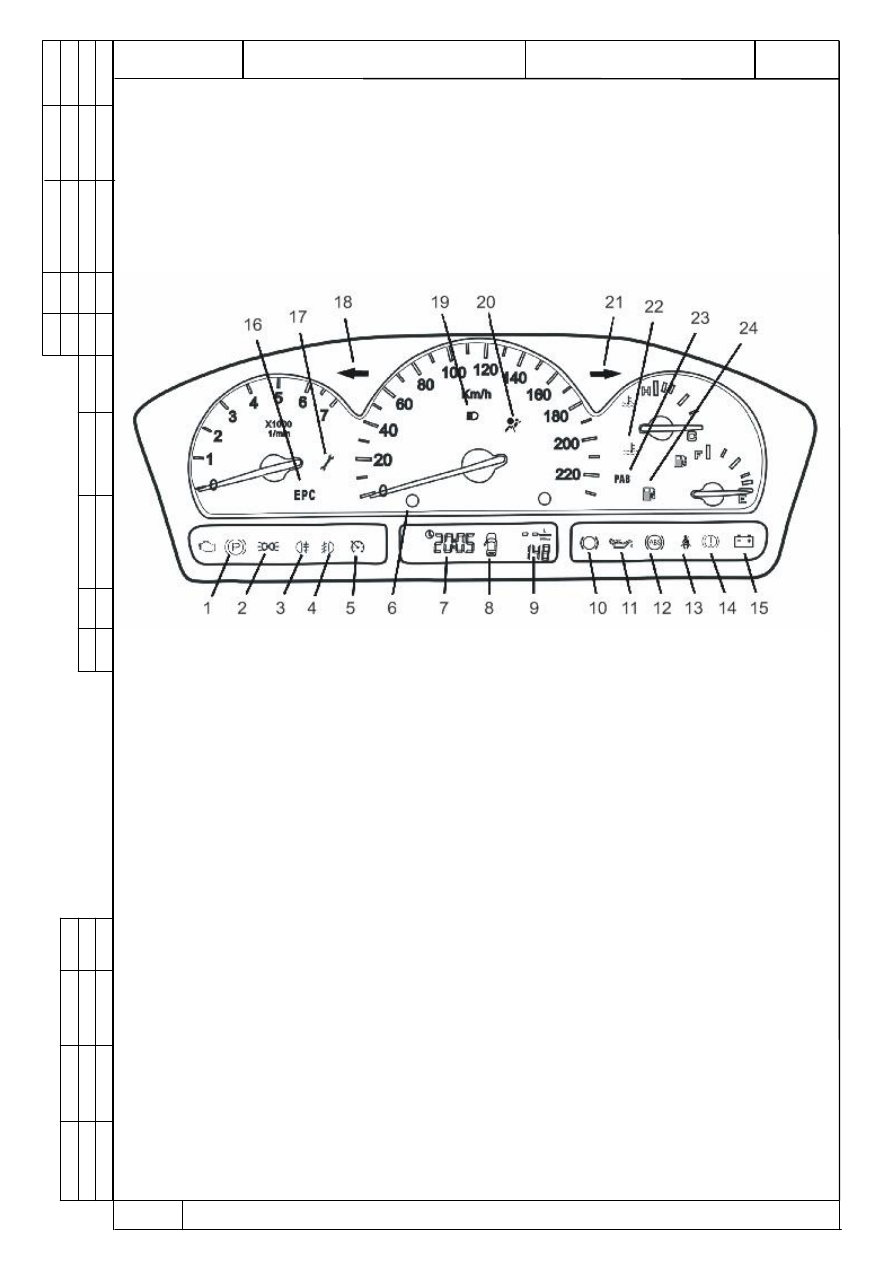

Рис. 8.  Щиток приборов.


1  –  индикатор  включения  стояночного  тормоза;  2  –  индикатор

включения  габаритного  освещения;  3  –  индикатор  включения  задних
противотуманных

огней;

4

-

индикатор

включения

передних

противотуманных фар; 5 - индикатор включения круиз-контроля; 6 – кнопка
настройки  часов  и  одометра;  7  –  часы;  8  –  индикатор  незакрытых  дверей
или  крышки  багажника;  9  –  суммирующий  счетчик  пройденого  пути;  10  –
индикатор  неисправности  тормозных  колодок;  11  –  индикатор
недостаточного давления масла в системе смазки двигателя; 12 - индикатор
неисправности ABS; 13 – индикатор непристгнутого ремня безопасности; 14
–  индикатор  неисправности  тормозной  системы;  15  –  индикатор  разряда
аккумуляторной  батареи;  16  –  индикатор  неисправности  двигателя;  17  –
индикатор прохождения технического обслуживания; 18 – индикатор левого
поворота;  19  –  индикатор  включения  дальнего  света  фар;  20  –  индикатор
подушки  безопасности;  21  -  индикатор  правого  поворота;  22  -  индикатор
температуры  и  уровня  охлаждающей  жидкости;  23  -  индикатор  подушки
безопасности переднего пассажира; 24 – индикатор резерва топлива в баке;
25 – кнопка смены режима дисплея.





ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

10



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



8.2  ПРОВЕРКА  РАБОТЫ  ОРГАНОВ  УПРАВЛЕНИЯ    СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ.

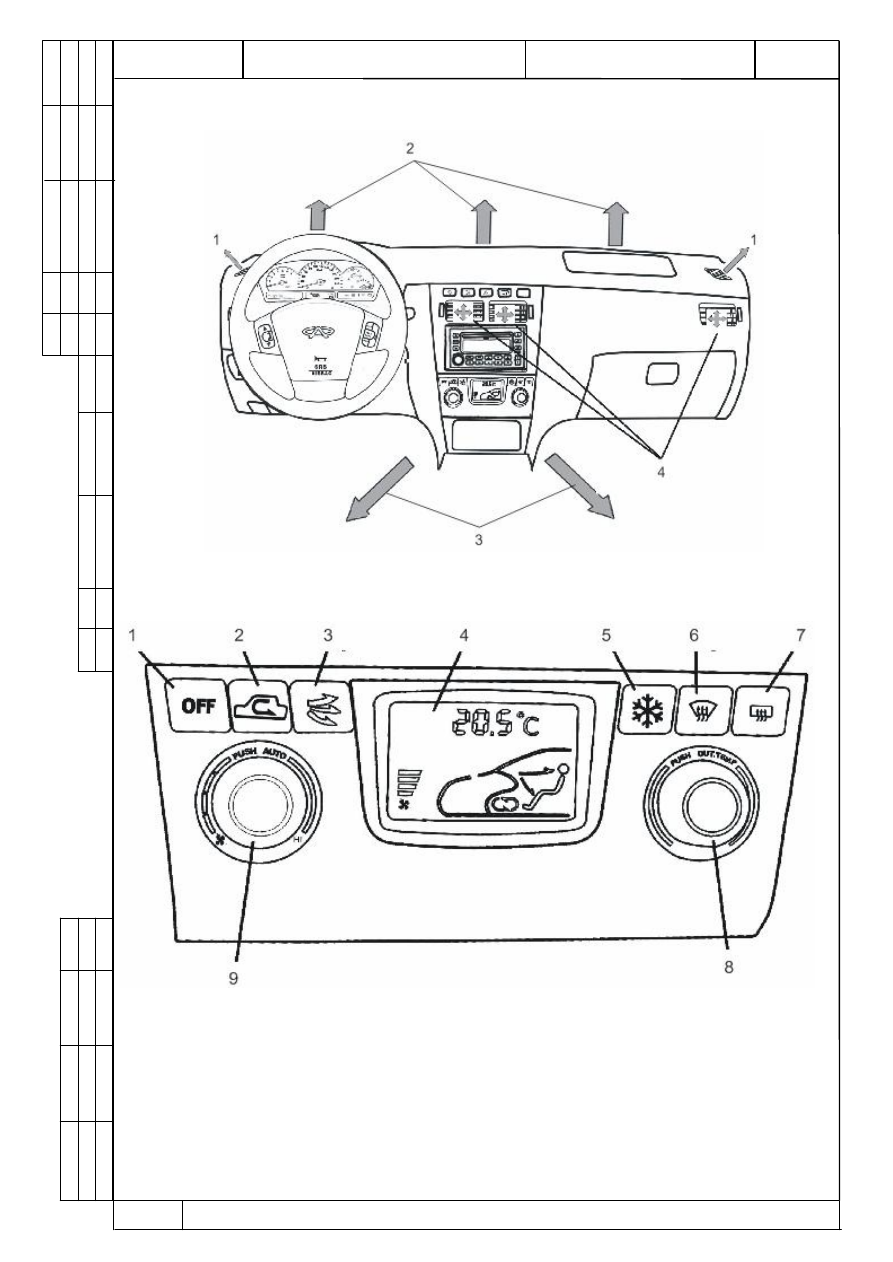

Рис. 9. Органы управления системой вентиляции салона.

1 – обдув бокового стекла; 2 – обдув ветрового стекла; 3 – обдув нижней

части салона; 4 – обдув верхней части салона.


















      Рис. 10. Панель управления вентиляцией и кондиционированием.

1  –  кнопка  выключения  кондиционера;  2  –  кнопка  выойбора  режима

"наружная/внутренняя"  рециркуляция  воздуха;  3  –  кнопка  включения
режима  обдува;  4  –  дисплей  панели;  5  -  кнопка  включения  режима
охлаждения;  6  –  кнопка  обдува  ветрового  стекла;  7  –  кнопка  обогрева
заднего  стекла;  8  –  регулятор  скорости  вентилятора/выключения
автоматического  режима  кондиционера;  9  –  кнопка  регулирования
температуры.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

11



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



8.3  ПРОВЕРИТЬ РАБОТУ ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ.

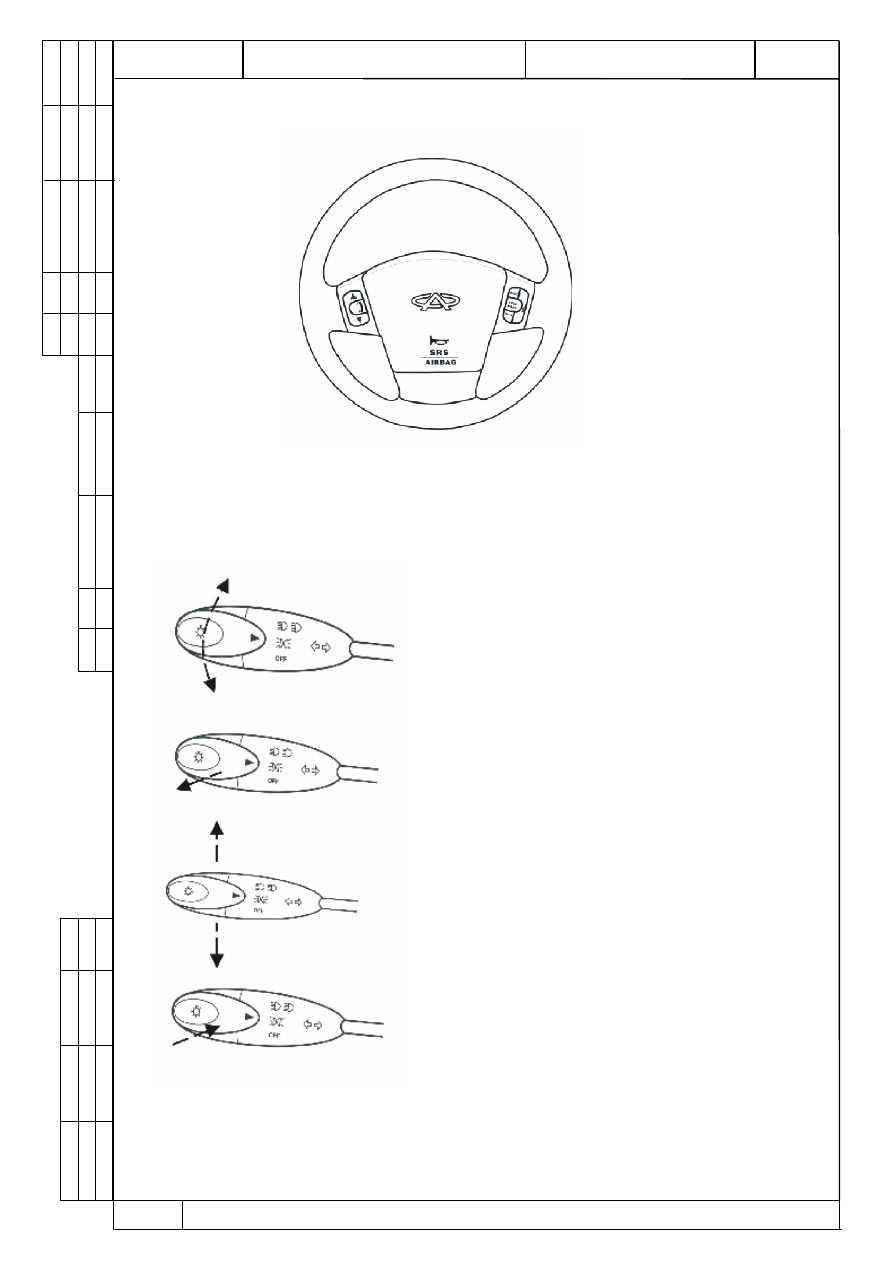

Рис. 11. Звуковой сигнал.

Для подачи звукового сигнала нажмите на кнопку с символом на руле-

вом  колесе.  Звуковой  сигнал  включается  независимо  от  положения  ключа
зажигания.




Позиции переключателя света.
OFF –наружное освещение выключено;
 1  –  включено  габаритное  освещение,

освещение комбинации приборов и  кнопок
подсветки номерного знака.

2  –  включены  фары  (ближний  и  дальний

свет).



Сигнализация  дальним  светом  фар.

переместите  рычаг  в    направлении  к  рулю
и отпустите его.


Включение указателей поворотов:
Указатель левого поворота – переместите

рычаг вниз.

Указатель правого поворота–переместите

рычаг вверх.


Включатель дальнего света фар
Чтобы

включить

дальний

свет,

переместите  рычаг  к  панели  приборов.
Возвращая рычаг в предыдущее положение
( к рулю), включите ближний свет.
