ГОСТ 3.1105-84




25480917




Лист 6

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»


12. Сравнить показания манометров со значениями, приведенными в

спецификации системы.

13. Проверьте температуру на выходе испарителя, чтобы убедиться, что

система кондиционирования работает в пределах параметров, указанных

в спецификациях системы.

14.Оставить систему работающей.

15. Проверить закрытие клапана соединителя на стороне нагнетания.

16. Отсоединить шланг на стороне нагнетания от автомобиля.

17. Открыть клапан стороны нагнетания и стороны всасывания на пане-

ли управления.

18. Система удалит быстро охладитель из обеих шлангов через шланг

на стороне всасывания.

19. Закройте клапан на стороне всасывания.

20. Отсоедините шланг со стороны всасывания от автомобиля.

21. Система не обеспечивает нормальной работы кондиционера.

Внимание!

Имеются две причины,



по которым может,



не запол-

нится



системы кондиционирования автомобиля.



1.  Давление в баке зарядной станции и давление в системе кондициони-

рования  примерно  одинаковы.  При  этом  процесс  будет  проходить

слишком медленно. Обратитесь к инструкции  установки по эксплуа-

тации  производителя  для  подробной  информации  о  программирова-

нии.

2.  В баке заправочной установки не было достаточного количества ох-

ладителя для того, чтобы поизвести полную заправку. Необходимо

восстановить часть охлаждающей жидкости, заправленной в систему,

произвести откачку и заправить систему снова.

См. «Инструкцию по эксплуатации заправочной установки».



Откачка

 Проверить количество охлаждающей жидкости, содержащейся в баке за-
правочной установки. (См. «Инструкцию по эксплуатации установки).

ГОСТ 3.1105-84




25480917




Лист 7

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»


Если в нем меньше нормы заправки охлаждающей жидкости, доба-

вить новую порцию охладителя в бак. Бак зарядной станции должен со-
держать достаточное количество охлаждающей жидкости  R134а  для за-
правки системе кондиционирования данного автомобиля. Операцию до-
бавления охладителя. (См. «Инструкцию по эксплуатации заправочной
установки производителя»).

1.  Проверить, чтобы шланги стороны нагнетания и всасывания были
подсоединены к системе кондиционирования при необходимости под-
ключить. Открыть клапаны со стороны нагнетания и стороны всасы-
вания на панели управления заправочной установки.

2. Открыть оба клапана, газовый и жидкостной на баке.

Внимание!

Обратитесь к



«Инструкции по эксплуатации запра-

вочной установки». Необходимо отключить систему перед тем, как за-
править ее новой или восстановленной охлаждающей жидкостью.

3. Запустить вакуумный насос и произвести откачку. Неконденсируе-

мые газы (главным образом воздух) автоматически удаляются из бака во
время процесса рециркуляции.

4. Проверить систему на герметичность (См. «Инструкцию по эксплуа-

тации заправочной установки»). При необходимости устранить негерме-
тичность системы кондиционирования воздуха методом замены вышед-
ших из строя деталей и узлов. (См. Рис. 3)





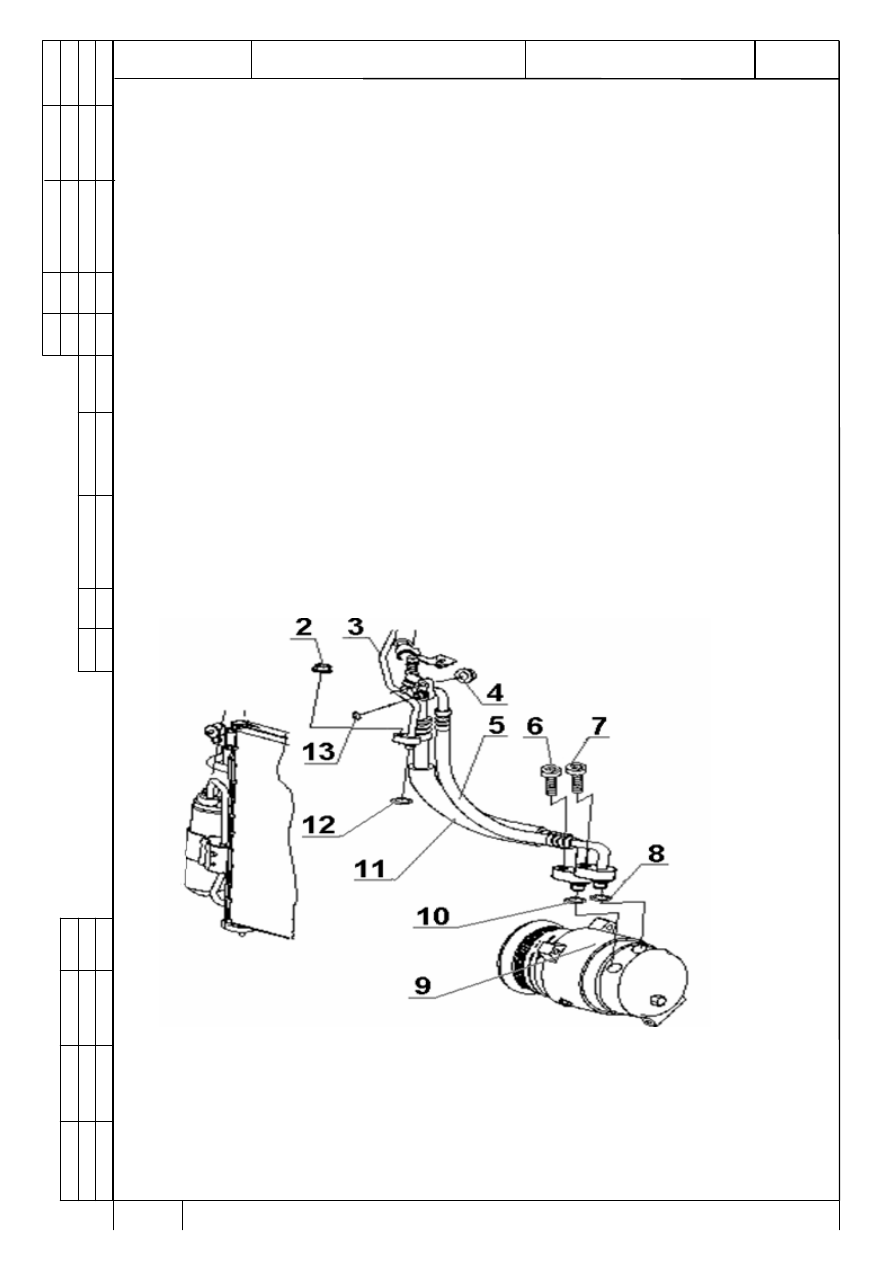

Рис. 3



1. Конденсатор.  2. Гайка. 3. Трубка высокого давления. 4. Гайка.
 5. Трубка нагнетательная.   6, 7. Болты.  8, 10, 12,13. Уплотнительные
кольца.  9. Компрессор.  11. Всасывающая трубка.



ГОСТ 3.1105-84




25480917




Лист 8

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»


Внимание! Периодически меняйте масло вакуумного насоса.



См. «Инструкцию по эксплуатации заправочной установки».



Пополнение смазочного масла в системе контиционирова-

ния

Дозаправить маслом  систему кондиционирования на то количество,

которое было удалено из системы во время процесса восстановления.

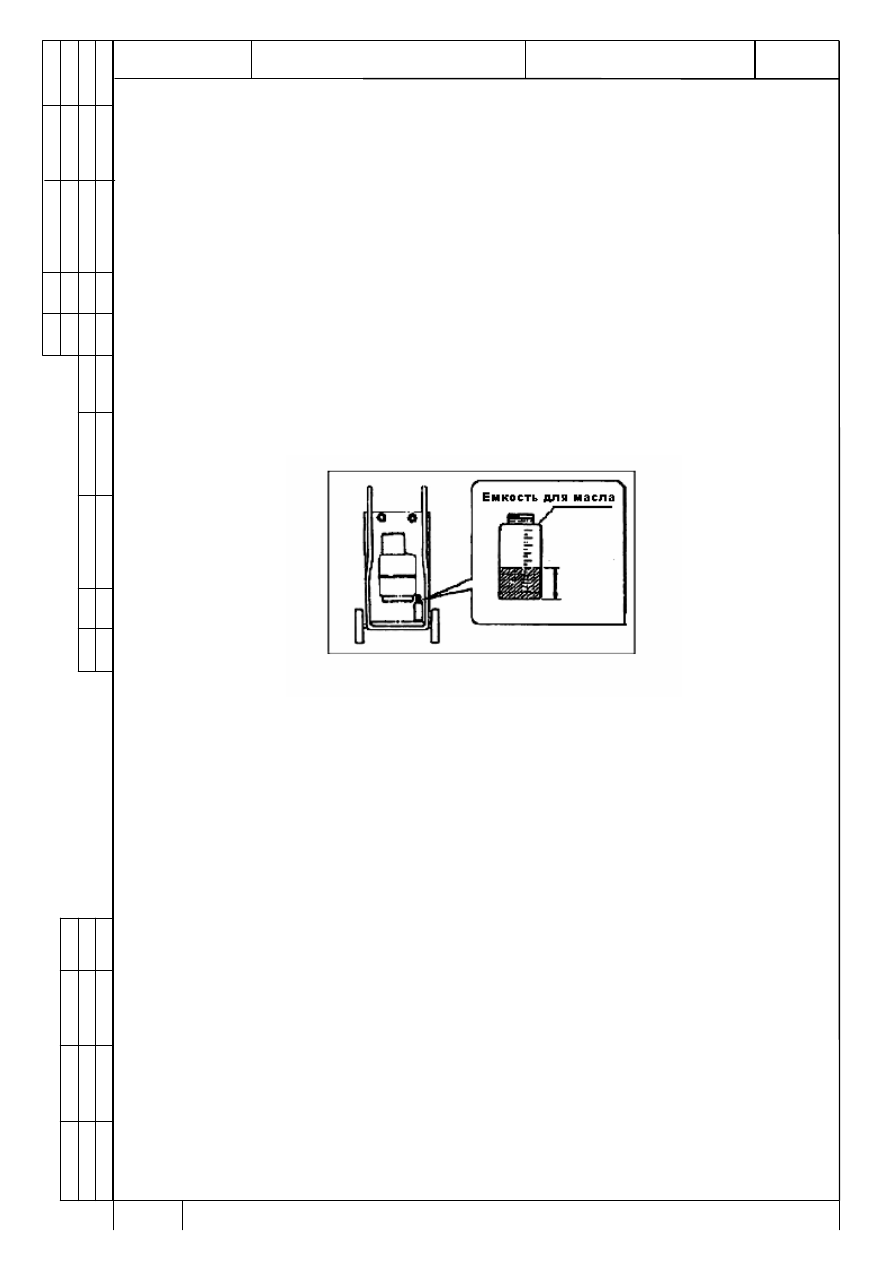

1. Для системы с  R-134а используйте правильно проградуированную

емкость (бутылку) с полиалкалингликолевым маслом (PAG).









Рис. 3

2. Обратитесь к «Инструкции по эксплуатации заправочной установ-

ки». Добавьте необходимое количество масла (PAG) в систему.

3. После заправки необходимого количества масла (PAG)  в систему,

закройте клапан.

Внимание!

Некоторое количество смазочного масла (PAG) системы

кондиционирования может быть удалено в месте с охлаждающей
жидкостью в процессе восстановления. Количество удаляемого масла
может быть равным удаляемой охлаждающей жидкости. Зарядная
станция отделяет масло от охлаждающей  жидкости и позволяет оп-
ределять, какое количество масла было удалено. Добавить такое же
количество масла, когда Вы перезаправляете систему. Обратитесь к
«Инструкции по эксплуатации Вашей заправочной установки».





  Для автомобиля CHERY модели В11 «ЕАSТАR»



Трудозатраты

выполняемых работ

Вариант – 1



Всего:
0,7 н/ч



Модель

автомо

биля

Код

обору

дования

Код

детали

Код

ремонтн.

узла

Код

ремонта

Описание операции



Рабочее

время

Н\Ч



Примечание



Код операции

В11

ZZZ

8101005

10

01

Система кондиционирования -
проверка заправки

0,20



В11ZZZ81010051001

В11

ZZZ

8101005

52

01

Система кондиционирования -
заправка хладагента

0,50



В11ZZZ81010052201



Трудозатраты

выполняемых работ

Вариант – 2

Всего:

1,06 н/ч



Модель

автомо

биля

Код

обору

дования

Код

детали

Код

ремонтн.

узла

Код

ремонта

Описание операции



Рабочее

время

Н\Ч



Примечание



Код операции

В11

ZZZ

8101005

10

01

Система кондиционирования -
проверка заправки

0,20



В11ZZZ81010051001

В11

ZZZ

8101005

10

51

Проверка герметичности  системы
кондиционирования

0,16



В11ZZZ81010051051

В11

ZZZ

8101005

70

51

Система кондиционирования -
герметизация соединений (за 1
соединение)

0,20



В11ZZZ81010057051

В11

ZZZ

8101005

52

01

Система кондиционирования  -
заправка хладагента

0,50



В11ZZZ81010052201



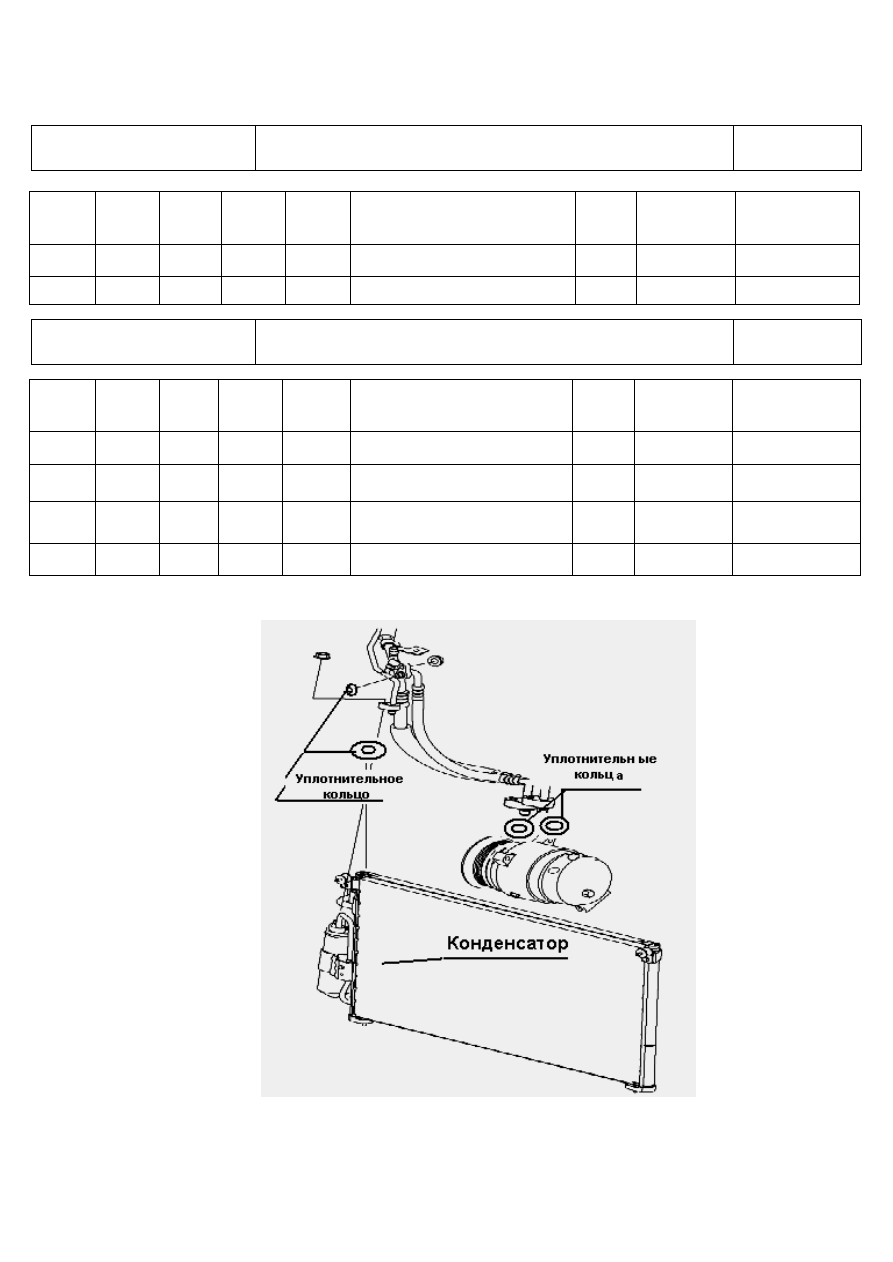

Эскиз
