ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

3





























































Снятие



нижнего рычага задней

подвески в сборе

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03

04 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

05



06 3.

Отвертка S 11 – 3900105

07

08 4.

Тиски слесарные поворотные  ГОСТ 4045 -75. Проставки  к  губкам тисков. Оправка.

09

10 5.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).



11

12



13

14

15

16

17



18

19



20

21

22

23

24

МК/КТТП

ТП 75.056

77



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

С14ВХ



– 2901002

1





























































Установка нижнего рычага задней

подвески в сборе

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           115    Слесарно-сборочная    (См. КЭ лист 80-83)       3

03

Выполнить операции  110.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Нижний рычаг задней подвески правый /левый в сб.     А21-2919210                                                        шт.                   2

09 2.

Рычаг задней подвески правый /левый в сб.                  А21-2919320 /310                                                шт.                 1/1

10 3.

Болт  регулировочный  М12х88   S17                              А21-2919213                                                        шт.                   2

11 4.

Гайка    М12  S18                                                               DC14BX - 29101836                                            шт.                   4

12 5.

Шайба регулировочная 12                                                А21-2919215                                                       шт.                   2

13 6.

Амортизатор                                                                      А21-2915010                                                       шт.                   2

14 7.

Болт  М12  S17



DC14B

Х-2910256                                              шт.                   2

15

16

О 17 1. Установить нижний рычаг задней подвески в сборе  поз.1 по месту, соединив с кронштейном кузова и рычагом

18

задней подвески правым /левым в сборе поз.2.

19

20 2.

Установить  болты поз.3 и 7 крепящие нижний рычаг задней подвески в сборе  поз.1 к кронштейну кузова и

21

рычагу задней подвески правому /левому в сборе поз.2.

22

23 3.

Закрутить гайку поз. 4  болта поз.7 крепящий нижний рычаг задней подвески в сборе  поз.1 на рычаге задней подвески

24

правом /левом в сборе поз.2 Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

МК/КТТП

ТП 75.056

78



ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

2





























































Установка нижнего рычага задней

подвески в сборе

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5.Закрутить гайку поз. 4 предварительно на болт поз. 3 крепящий нижний рычаг задней подвески в сборе  поз.1 к кронштейну кузова.

03

04 6.

Выполнить  переходы 1 -5  для другой стороны.

05

06 7.

Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

07

задней подвески в сборе поз.2.

08

09 8.

Убрать специальную  технологическую  опору  с  под рычага задней подвески в сборе поз.2.

10

11 9.

Произвести контроль качества выполненных операций.

12

1310.

Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

14

1511.

Проконтролировать углы установки колес см. оп.

160

.

16

1712.

Закрутить окончательно болт поз.3 и гайку поз. 4 крепящий нижний рычаг задней подвески в сборе  поз.1 к кронштейну кузова

18

Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

19

Т 20  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

21

22  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

23

24 3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

МК/КТТП

ТП 75.056

79



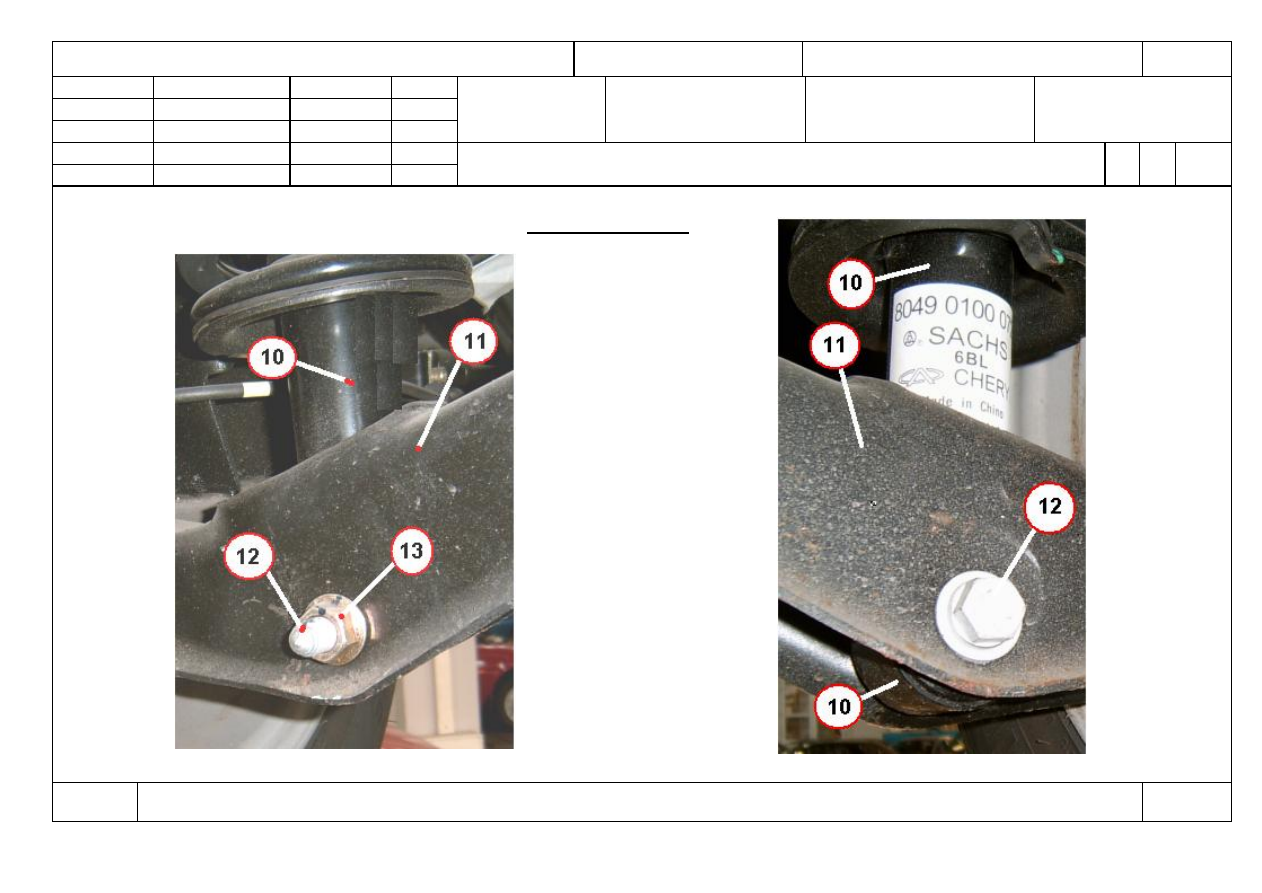

ГОСТ 3.1105  форма 2





Задняя подвеска

 D

С14ВХ – 2901002

1



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Нижний рычаг задней

подвески в сборе

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка нижнего рычага задней подвески в сборе



О

1





110-

115



                                                                               См. Оп. 30…35























КЭ

ТП 75.056

80
