Задняя подвеска DС14ВХ
– 2901002
2
Замена троса стояночного тормоза
25480917.
75.056
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01
О 02 4. Снять скобу по.7 троса ручного тормоза.
03
04 5.

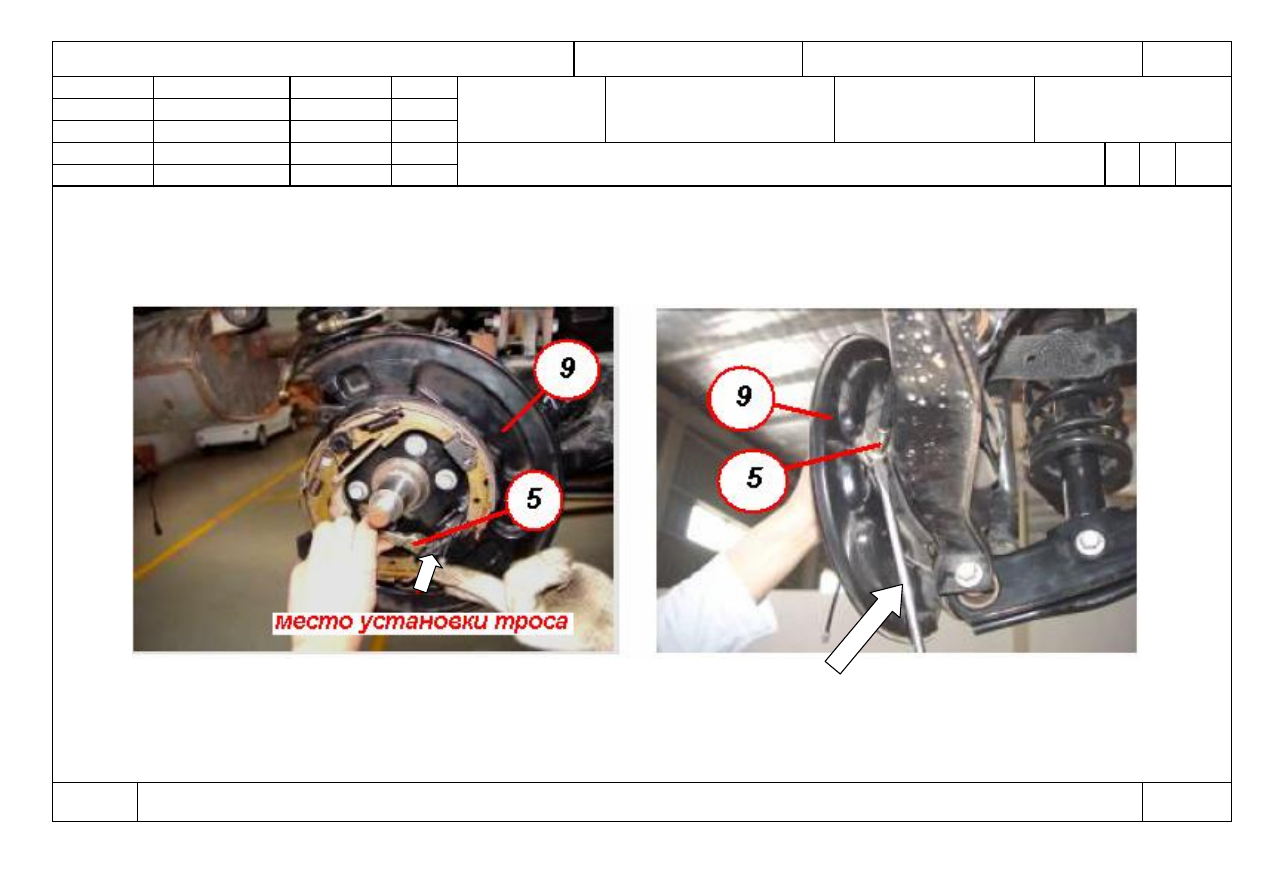

Открутить крепежные болты поз.8 левого и правого тросов.
05
06 6.
Снять троса ручного тормоза с привода тормоза
07
08 7.
Установить новые троса ручного тормоза на привод тормоза.
09
10 8.
Установить по месту скобу поз.7 троса ручного тормоза закрепив его к кронштейну привода.
11
12 9.
Закрутить болты поз.8 крепления левого и правого тросов Мкр.
от 18 до 22 Н.м.
13
14 10.
Соединить трос (правый/левый) ручного тормоза с уравнителем. Закрутить гайку поз.2 троса уравнителя ручного тормоза
15
создав натяжение тросов ручного тормоза (правого/левого).
16
17 11.
Частично поднять (чтобы колеса были вывешены) и хорошо зафиксировать автомобиль на высоту удобную для регулировки
18
стояночного тормоза.
19
20 12.
Вращать задние колеса медленно и равномерно затянуть гайкупоз.2 до начала сопротивления вращения колес, после этого, не
21
прекращая вращения колес, медленно отпустить гайку поз.2 , пока колеса не будут вращаться свободно.
22
23 13.
Установить на консоль крышку лючка.
24
