Задняя подвеска DС14ВХ



– 2901002

2





























































Снятие тормозной колодки ручного

тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

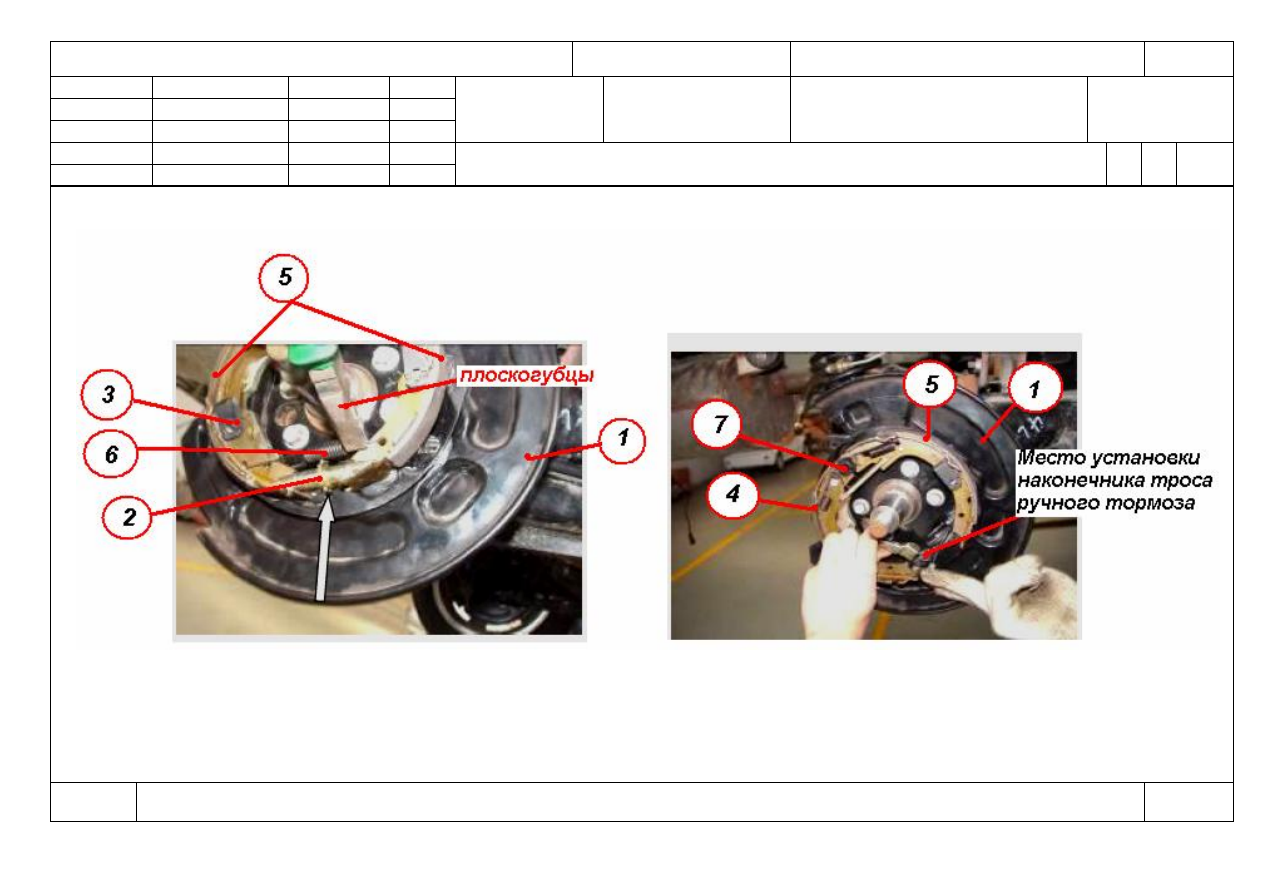

О 02 4. Отсоединить стяжные пружины поз. 6 и натяжное устройство  поз.2 от тормозных колодок поз. 5.

03

04 5.

Снять фиксаторы поз. 3, освободив  тормозные колодки поз. 5.

05

06 6.

Снять тормозные колодки поз.5 со щитка поз.1.

07

08 7.

Выполнить переходы 1-6  для другой стороны задней подвески.

0948

10 8.

Произвести контроль общего состояния демонтированных деталей внешним осмотром и замером. Минимальный размер

11

накладки колодки – 1 мм.

12

При обнаружении отклонений произвести ремонт или замену.



Для всех автомобилей модели Chery следует использовать.

13



фирменные тормозные колодки во избежание ухудшения торможения

14

Р 15 100%

16

17

Т 18 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

19 2.

Штангенциркуль  0 -250   ГОСТ166-73.   Линейка.

20 3.

Скоба универсальная

J 21177.



21

22

23

24

МК/КТТП

ТП 75.056

49



ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

1





























































Установка тормозной колодки

ручного тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           075     Слесарно-сборочная   (См. КЭ лист 52-53).       3

03

Выполнить операцию  070, 055, 045, 015.

04

Б 05                                               Подъемник                               Q=3т

06

Тележка                                    7043-334

07

К 08 1. Щиток тормоза  левый/правый                                       А21-3502010/11                                                    шт.                 1/1

09 2.

Регулируемая опора колодок                                                                                                                        шт.                  2

10 3.

Фиксатор колодки                                                             А21-3502025                                                         шт.                 4

11 4.

Пружина                                                                            А21-3502023                                                         шт.                 4

12 5.

Тормозная колодка                                                          А21-3501090                                                         шт.                 4

13 6.

Стяжные пружины                                                                                                                                          шт.                 6

14 7.

Опора колодок                                                                                                                                                шт.                 2

15 8.

Тормозной диск                                                               А21-3502070                                                          шт.                 2

16

О 17

Примечание:



Для всех автомобилей модели Chery следует использовать фирменные тормозные колодки во избежание

18

ухудшения торможения.

19

20 1.

Установить тормозные колодки поз.5 на щиток поз. 1 и в пазы регулировочной опоры поз. 2 и опоры поз.7.

21

22 2.

Установить фиксатор колодок поз. 3 зафиксировав тормозные  колодки поз.5.

24

МК/КТТП

ТП 75.056

50





ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

2





























































Установка тормозной колодки

ручного тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Подсоединить трос ручного тормоза.

03

04 4.

Установить стяжные пружины поз. 6.

05

06 5.

Перемещая эксцентриком  регулировочную опору поз.2,  развести колодки поз. 5 до размера обеспечивающего зазор  1мм между

07

рабочей поверхностью диска  поз.8  и колодками ручного тормоза поз. 5. применив скобу универсальную

J 21177.



08

09

10 6.

Выполнить переходы 1 –5  для другой стороны задней подвески.

11

12 7.

Произвести контроль качества выполненных операций.

13

14

Т 15 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

16 2.

Скоба универсальная

J 21177.

Штангенциркуль  0 -250   ГОСТ166-73.   Линейка.

17

18

19

20

21

22

24

МК/КТТП

ТП 75.056

51





ГОСТ 3.1105  форма 2





Задняя подвеска

 D

С14ВХ – 2901002



1



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Тормозноя колодка ручного

тормоза



    25480917.

 75.056











Н. контр.



Лагода





Замена тормозной колодки ручного тормоза

О

1





070-

075


















КЭ

ТП 75.056
