ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)



9.5   Проверка правильности крепления деталей и узлов передней и задней

подвесок.

Определение состояния деталей передней подвески.

В первую очередь проверить состояние защитных чехлов шаровых шарни-

ров подвески, обращая особое внимание на отсутствие механических повре-

ждений чехлов. Необходимо внимательно осматривать детали подвески, про-

веряя, нет ли следов задевания о кузов, нет ли трещин на деталях подвески,

проверять состояние шаровых и резинометаллических шарниров.




9.6    Проверка валов передних полуосей и защитных чехлов.





Проверить состояние защитных чехлов  шарниров равных  угловых скоро-

стей, герметичность их соединений (складки на чехлах не должны быть сдав-

лены и скручены, чехлы не должны проворачиваться).



9.7  Поверить уровень масла в коробке передач. При необходимости до-

вести до нормы.

Уровень масла должен доходить до нижней кромки залив-

ного отверстия

.























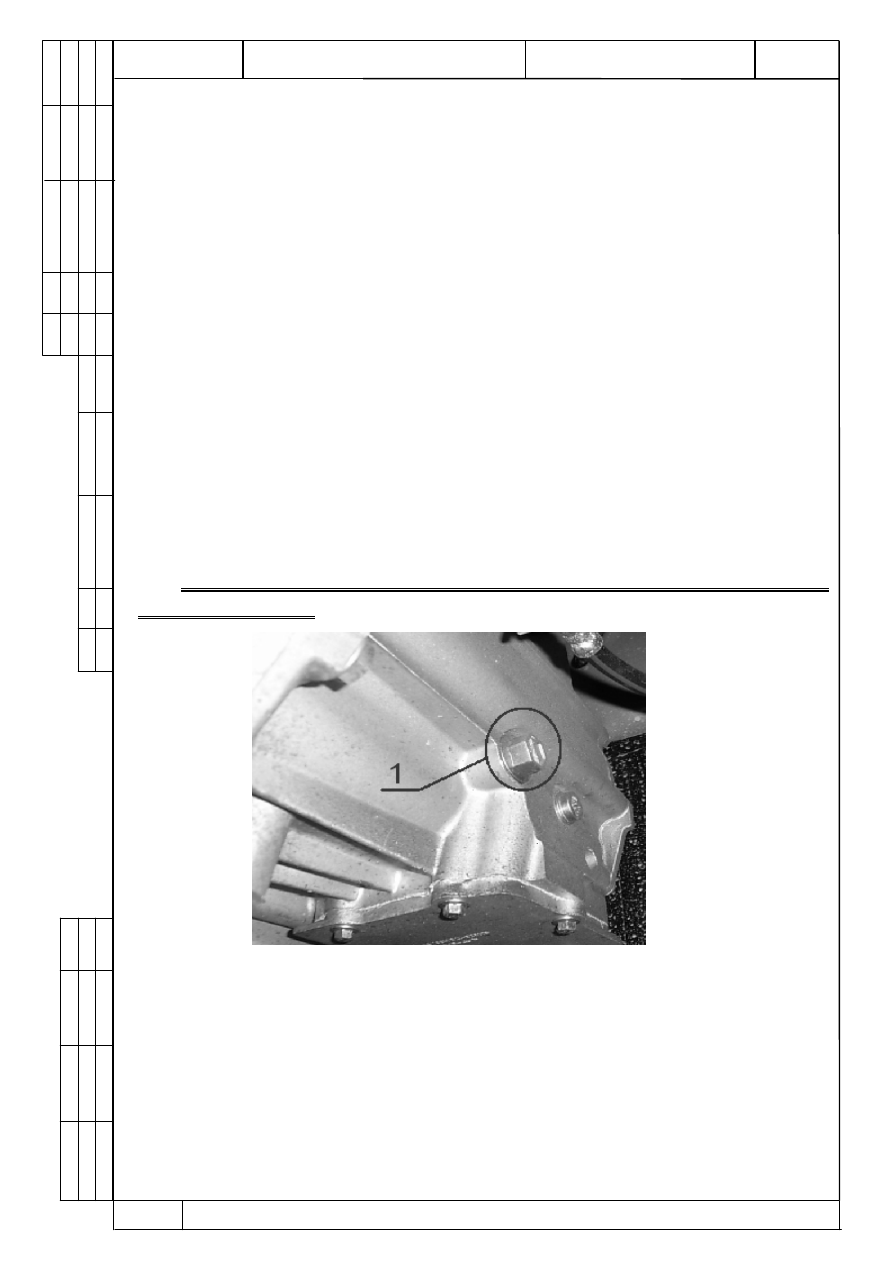

Рис.33 Расположение контрольного отверстия для проверки уровня

масла в коробке передач.










ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

31



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)





10.

ПРОВЕРКА ШИН.



10.1 Проверить давление воздуха в шинах, включая запасное колесо, и

при необходимости довести до нормы. Давление воздуха в шинах передних
колес - 200 кПа (2 кгс*см

2

) и задних колес - 210кПа (2,1 кгс*см

2

).

10.2  Проверить  крепление  колес  и  при  необходимости  подтянуть.  Мо-

менты затягивания гаек крепления колес – от 95 до 115 Н.м.



Внимание! На автомобиль устанавливаются колеса одного произво-

дителя с шинами одной модели.



Размер шины

Размер колеса

205/65R15 91W

6Jx15

205/55R16 91W

6Jx16





11.

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС.



Проверку и регулировку углов установки передних колес выполняют

на специальных стендах в соответствии с инструкцией на стенд.

Углы  установки  схождения  задних  колес  влияют  на  углы  схождения

передних колес, поэтому вначале необходимо провести регулировки задних
колес, и лишь затем передних.


Перед  проверкой  регулировки  установки  колес  необходимо  проверить

высоту левой и правой стороны. Контроль производить на снаряженном ав-
томобиле с нагрузкой эквивалентной двум пассажирам. Проверить центров-
ку рулевого колеса (спицы рулевого колеса должны быть расположены сим-
метрично).


Произвести осадку подвесок проездом по специальной дорожке, зафик-

сировать  рулевое  колесо  в  положении,  соответствующем  прямолинейному
движению с помощью ограничивающего устройства.


Проверить  углы  установки задних колес, при несоответствии произве-

сти регулировку:

- развал задних колес гайкой (А) -0°35' (±60');
- схождение задних колес гайкой (В) 0°09' (±6');
- затянуть стопорные гайки (А) и (В) удерживая болты Мкр=110 Нм.


ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

32



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)

















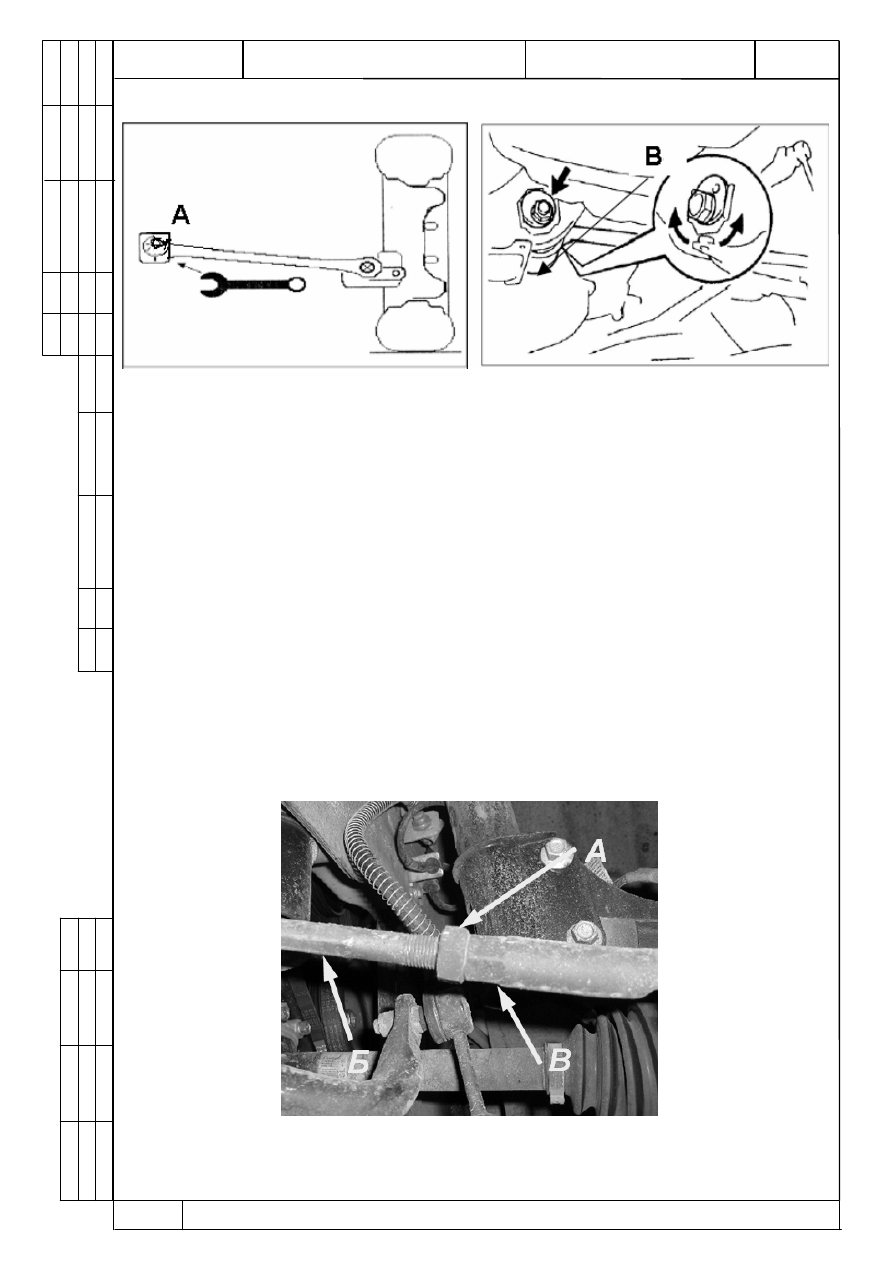

Рис. 34. Проверка схождения задних колес.



Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона оси поворота  3°13' (±60') (обеспечивается кон-

струкцией);

- угол развала - 0°30' (±60'). После сборки при нормальных условиях не

требуется регулировка угла развала передних колес.

Если угол развала передних колес выше установленного, ослабить верхний

эксцентриковый  болт,  соединяющий  передний  амортизатор  и  поворотный

кулак,  и  вращать  болт  для  регулировки,  при  этом  изменение  угла  должно

быть в пределах ±10'.

- схождение 0°01' (±4'). Угол схождения регулируется вращением оси ру-

левой тяги (Б). Момент затяжки стопорной гайки (А) S=22 (удерживая на-

конечник тяги (В) S=19) Мкр=30 Нм.

Контролировать углы поворота управляемых колес:
- угол поворота внутреннего колеса  33,5°(±4°);
- угол поворота наружного колеса 39,9°(±4°).



















Рис. 35 Проверка схождения передних колес.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

33



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)





12.

ПРОВЕРКА НАПРАВЛЕНИЯ СВЕТА ФАР.









Проверить направление света фар и при необходимости произвести ре-

гулировку.



Проверку и регулировку производить по прибору для регулировки све-

та фар.











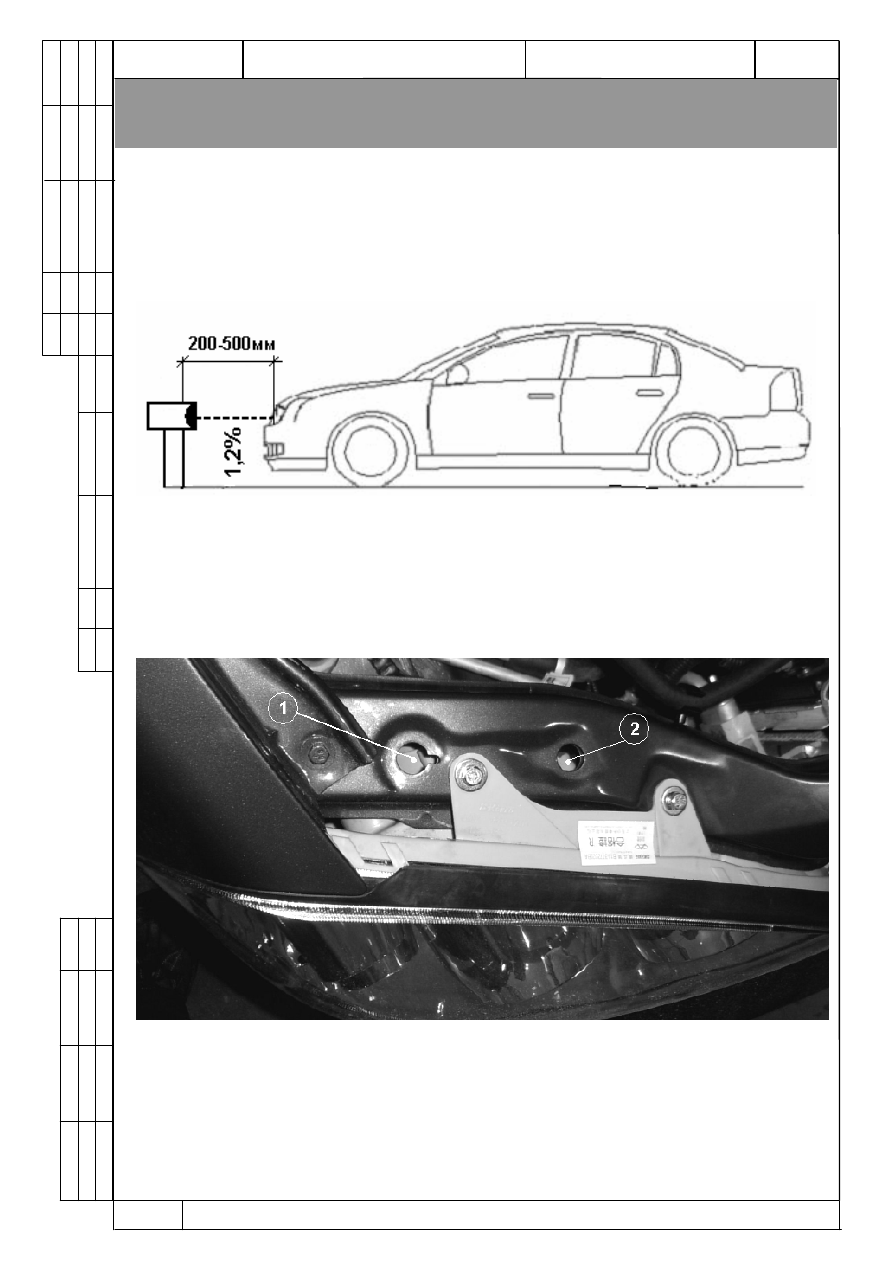

Регулируются  фары  вращением  винтов  (см.  рис.  36),  которые  повора-

чивают  оптический  элемент  в  вертикальной  (поз.1)  и  горизонтальной

(поз.2) плоскостях.



















Рис 36 Винты регулировки блок-фары .
