Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)

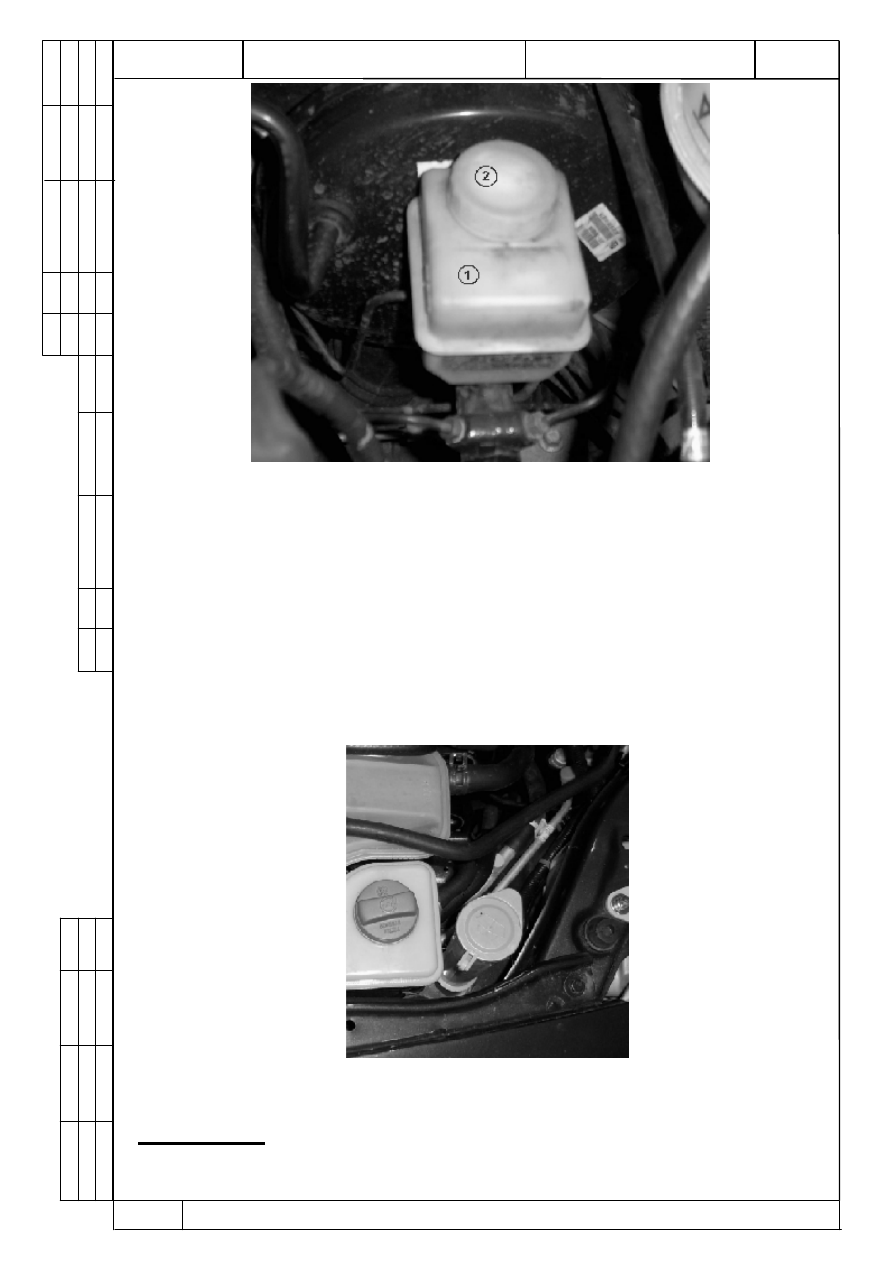

Рис. 7.  Проверка уровня тормозной жидкости

1- Расширительный бачок;  2 - Крышка.



Внимание! Тормозная жидкость может повредить незакрытые спецодеждой
участки тела и глаза. В случае попадания в глаза или на открытые участки
тела немедленно промыть чистой проточной водой и обратиться к врачу, ес-
ли жидкость попала на окрашенную поверхность немедленно смыть её во-
дой.



5.1.4  Проверить,  и  при  необходимости  довести  до  нормы  наличие

жидкости в бачке омывателя ветрового стекла.


















Рис.8 Бачок омывателя ветрового стекла



Примечание!  В бачок омывателей ветрового стекла заливать жидкость

«Арктика» или «Обзор-20».

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

11



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)




5.1.5  Проверить,  и  при  необходимости  довести  до  нормы  наличие

жидкости в бачке гидроусилителя руля.





























Рис.9 Проверка уровня жидкости в бачке гидроусилителя руля.



Уровень  жидкости  должен  находиться  между  отметками  «MAX»  и

«MIN» расположенными на стенке бачка.

При необходимости долить жидкость (См. раздел « ОБОРУДОВАНИЕ И

МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ ПРЕДПРОДАЖНОЙ ПОДГОТОВКИ).



5.1.6 Проверить уровень масла в двигателе,  при необходимости  дове-

сти до нормы.





Уровень  масла  в  двигателе  должен  быть  между  метками  "min"  и



"max" указателя уровня.

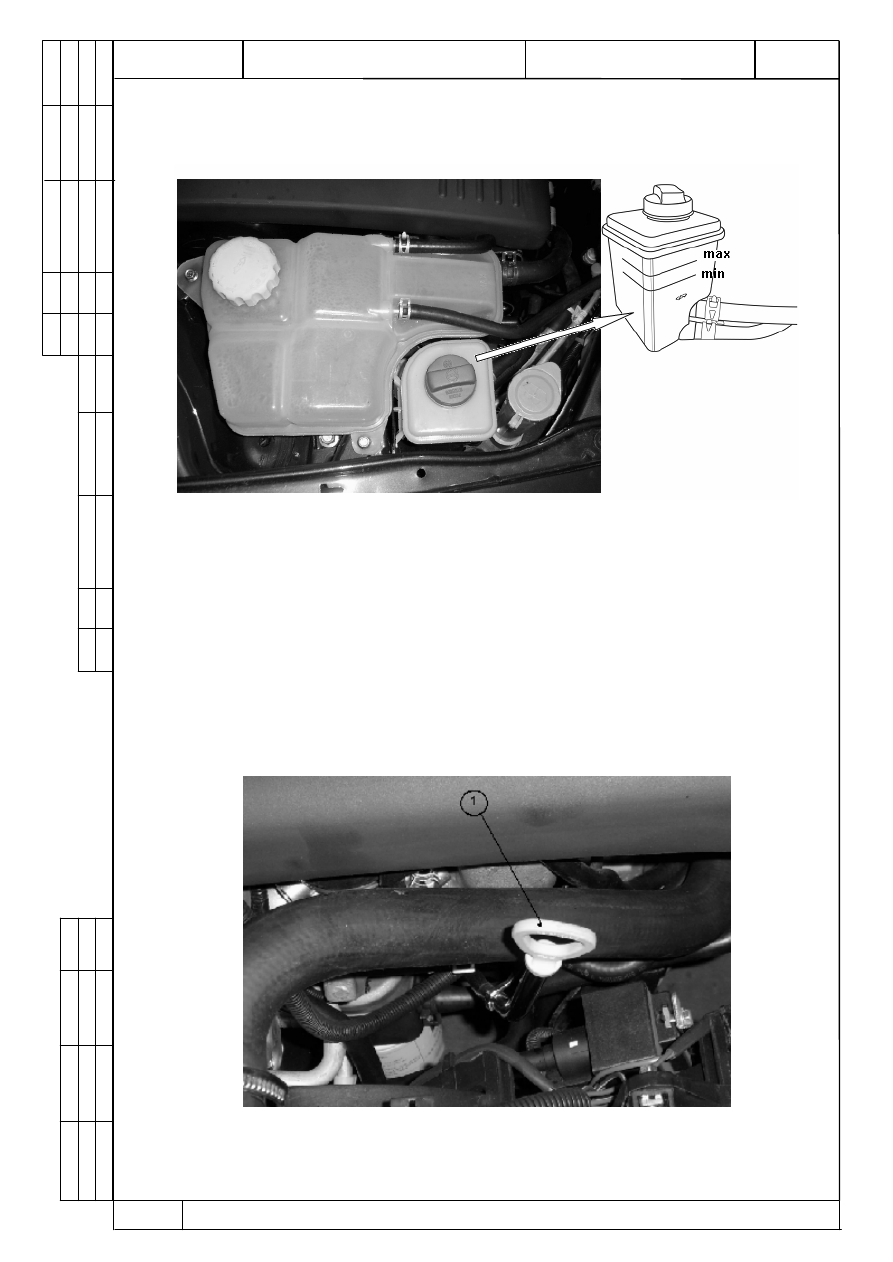

Рис. 10. Проверка уровня масла в картере двигателя

.

1 – масляный щуп.



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

12



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)



5.2 Проверить натяжение ремня генератора и ремня компрессора кондицио-

нера.

  Ремень натягивается автоматически под воздействием пружины натяжно-
го устройства.



5.3  Проверка состояния аккумуляторной батареи.


Определить техническое состояние аккумуляторной батареи, прове-

рив  напряжение  на  клеммах  аккумуляторной  батареи  аккумуляторным

пробником. Батарея заряжена если напряжение под нагрузкой в конце пя-

той секунды  будет не менее 8.9



В. При отклонении величины напряжения,

проверить  ареометром    плотность  электролита.  Плотность  электролита

должна  соответствовать  значениям,  приведенным  в  таблицах  1  и  2.  При

необходимости произвести подзарядку АКБ.



Уровень электролита должен быть на 5-10мм выше предохранитель-

ного щитка, или на 10-15мм выше верхнего края сепараторов, или между

метками "min" и "max" на корпусе АКБ, или по индикатору уровня.





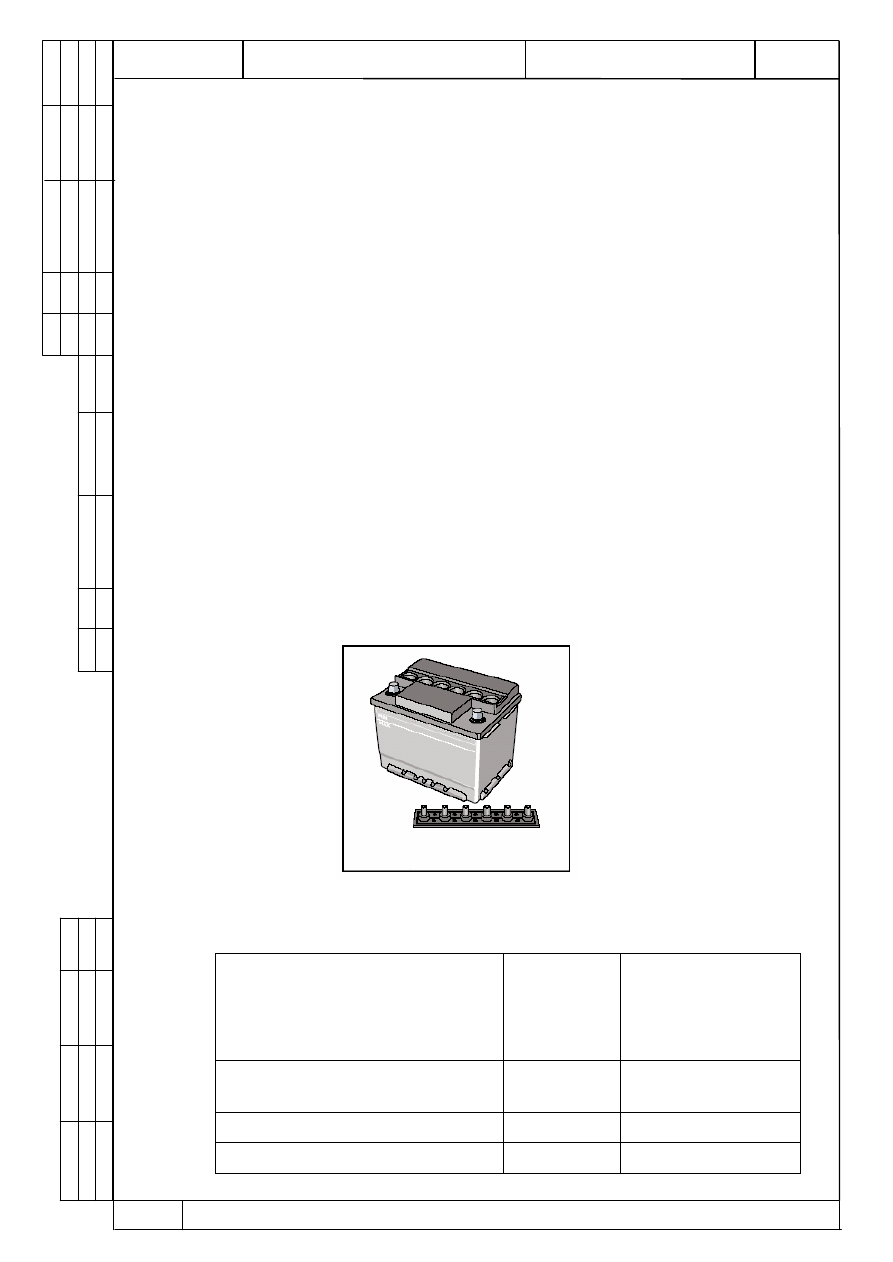

Рис.11 Проверка уровня электролита в аккумуляторной батарее


Таблица. 1

Плотность электролита при 25

о

С,

г/см

3

. Климатический район (сред-

немесячная температура воздуха в

январе,

о

С)

Время года

Плотность электро-

лита приведенная к

25

0

С, г/см

3

зима

1,30

Очень холодный (от –50 до –30)

лето

1,28

Холодный (от –30 до –15)

круглый год

1,28

Умеренный (от –15 до –8)

круглый год

1,28
